Η μονάδα αισθητήρα σκόνης λέιζερ D9 PM2.5 ανιχνεύει την πο

Η μονάδα αισθητήρα σκόνης λέιζερ D9 PM2.5 ανιχνεύει την πο Περιγραφή

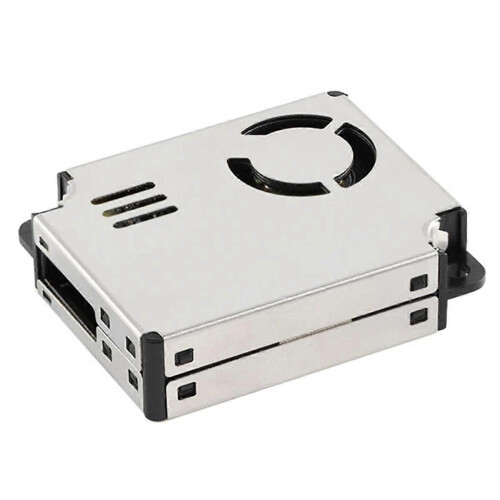

Μονάδα αισθητήρα σωματιδίων σκόνης λέιζερ D9 PM2.5 ανιχνεύει την ποιότητα αέρα εσωτερικού χώρου αερίου PM για καθαριστή
Μηδενικό ποσοστό ψευδών συναγερμών, απόκριση σε πραγματικό χρόνο
Σωστά δεδομένα
Ελάχιστη διακριτή διάμετρος σωματιδίων: 0,3 μικρόμετρα
Υψηλή απόδοση κατά των παρεμβολών λόγω της πατενταρισμένης δομής θωράκισης έξι πλευρών
Προαιρετική κατεύθυνση εισόδου και εξόδου αέρα για προσαρμογή στον διαφορετικό σχεδιασμό
Σημείωση: Υπάρχει μια μικρή διαφορά χρώματος ή είδους, δεν επηρεάζει τη χρήση, παρακαλώ μην έχετε αντίρρηση, ευχαριστώ!
PIN1: Τροφοδοτικό VCC 5V
PIN2: Γείωση τροφοδοσίας GND
PIN3: NC NC
PIN4: RXD: Ακροδέκτης λήψης σειριακής θύρας (επίπεδο 3 3V)
PIN5: Ακροδέκτης αποστολής σειριακής θύρας TXD (επίπεδο 3 3V)
PIN6: Η ΕΠΑΝΑΦΟΡΑ αναστέλλεται κατά τη χρήση. Το χαμήλωμα θα προκαλέσει δυσλειτουργία της μονάδας.
PIN7: NC NC
PIN8: PWM PWM ακροδέκτης εξόδου σήματος πλάτους παλμού (3 στάθμη 3V)
Ο σχεδιασμός του κυκλώματος πρέπει να δώσει προσοχή στο
1) Το D9 απαιτεί τροφοδοσία 5V επειδή ο ανεμιστήρας απαιτεί κίνηση 5V. Αλλά άλλες ακροδέκτες επικοινωνίας δεδομένων και ελέγχου απαιτούν 3,3V ως υψηλή στάθμη. Επομένως, η MCU της κύριας πλακέτας που είναι συνδεδεμένη σε αυτήν για επικοινωνία θα πρέπει να τροφοδοτείται από 3,3V. Εάν η μικροεπεξεργαστής (MCU) της μητρικής πλακέτας τροφοδοτείται από 5V, οι γραμμές επικοινωνίας (RXD, TXD) και το τσιπ ή το κύκλωμα μετατροπής στάθμης Α θα πρέπει να προστεθούν στη γραμμή ελέγχου (SET, RESET).
2) Η σειριακή έξοδος χρειάζεται να συνδεθεί μόνο στις PIN1, PIN2, PIN5 και δεν χρειάζεται να συνδεθούν άλλες ακίδες PIN.
3) Η έξοδος PWM χρειάζεται να συνδεθεί μόνο στις PIN1, PIN2, PIN8 και δεν χρειάζεται να συνδεθούν άλλες ακίδες PIN.
Χρώμα: Ασημί
Υλικό: Μέταλλο
Περιεχόμενα συσκευασίας:
1 * Μονάδα αισθητήρα
Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
