Γεννήτρια σήματος DDS 1Hz-65534Hz, Οθόνη LCD,

Γεννήτρια σήματος DDS 1Hz-65534Hz, Οθόνη LCD, Περιγραφή

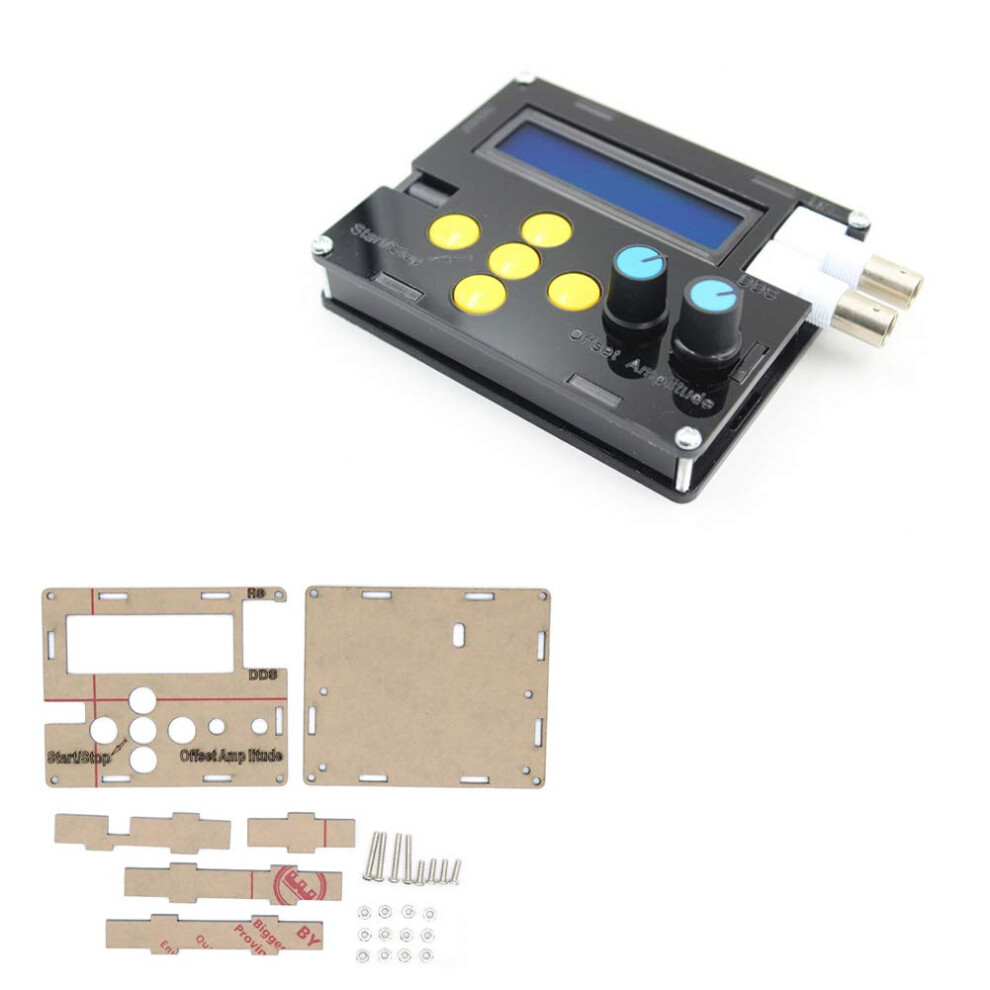

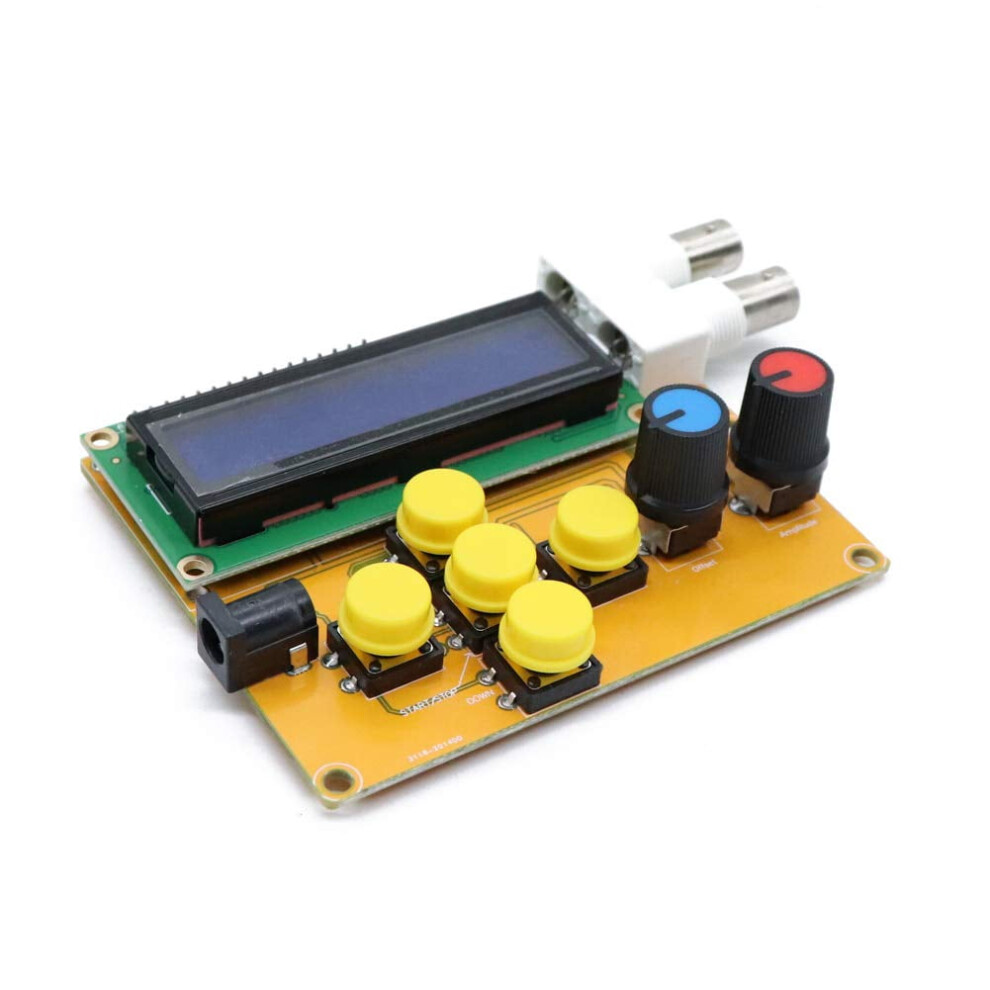

Περιγραφή προϊόντος Τετραγωνικό κύμα υψηλής συχνότητας (HS): Σήμα 1MHZ/2MHZ/4MHZ/8MHZ Σήματα που παράγονται από DDS: Ημιτονοειδές κύμα, Τετραγωνικό κύμα, Πριονωτό κύμα, Αντίστροφο πριονωτό κύμα, Τριγωνικό κύμα, Ηλεκτροκαρδιογράφημα και Θόρυβο Τιμή συχνότητας βήματος: 1, 10, 100, 1000, 10000Hz Μετατόπιση: 0,5pp-5Vpp Πλάτος: 0,5Vpp-14Vpp Σύνθετη αντίσταση εξόδου: 20-200ohms Περιλαμβάνεται συσκευασία: 1x Γεννήτρια σήματος κυματομορφής λειτουργίας DDS 1x Προσαρμογέας DC 1x Καλώδιο σύνδεσης 1x Θήκη (μη συναρμολογημένη) Μπορεί να δημιουργήσει ορισμένα συγκεκριμένα σήματα κυματομορφής περιοδικής χρονικής συνάρτησης. (Ημιτονοειδές κύμα, τετραγωνικό κύμα, τριγωνικό κύμα, πριονωτό κύμα και παλμικό κύμα, κ.λπ.) Το εύρος συχνοτήτων μπορεί να κυμαίνεται από αρκετά μικροχέρτζ έως δεκάδες μεγαχέρτζ. Το εύρος συχνοτήτων του DDS είναι 1HZ-65534Hz. (Σχεδόν καμία παραμόρφωση, το τμήμα ενίσχυσης υιοθετεί TL082). Η μετατόπιση και το πλάτος του σήματος που παράγεται από το DDS μπορούν να ρυθμιστούν ξεχωριστά μέσω δύο ποτενσιόμετρων. Αφού ενεργοποιηθεί η τροφοδοσία, η τελευταία χρησιμοποιούμενη διαμόρφωση μπορεί να αποκατασταθεί αυτόματα. Διαθέτει οθόνη 1602 LCD για ακριβή εμφάνιση των δεδομένων, 5 κουμπιά πληκτρολογίου για εύκολο έλεγχο. Η γεννήτρια σήματος λειτουργίας χρησιμοποιείται σε πειράματα κυκλωμάτων και έχει ένα πολύ ευρύ φάσμα χρήσεων σε δοκιμές εξοπλισμού.
