Μονάδα γεννήτριας σήματος PWM με ρυθμιζόμενη συχνότητα και λειτουργία

Μονάδα γεννήτριας σήματος PWM με ρυθμιζόμενη συχνότητα και λειτουργία Περιγραφή

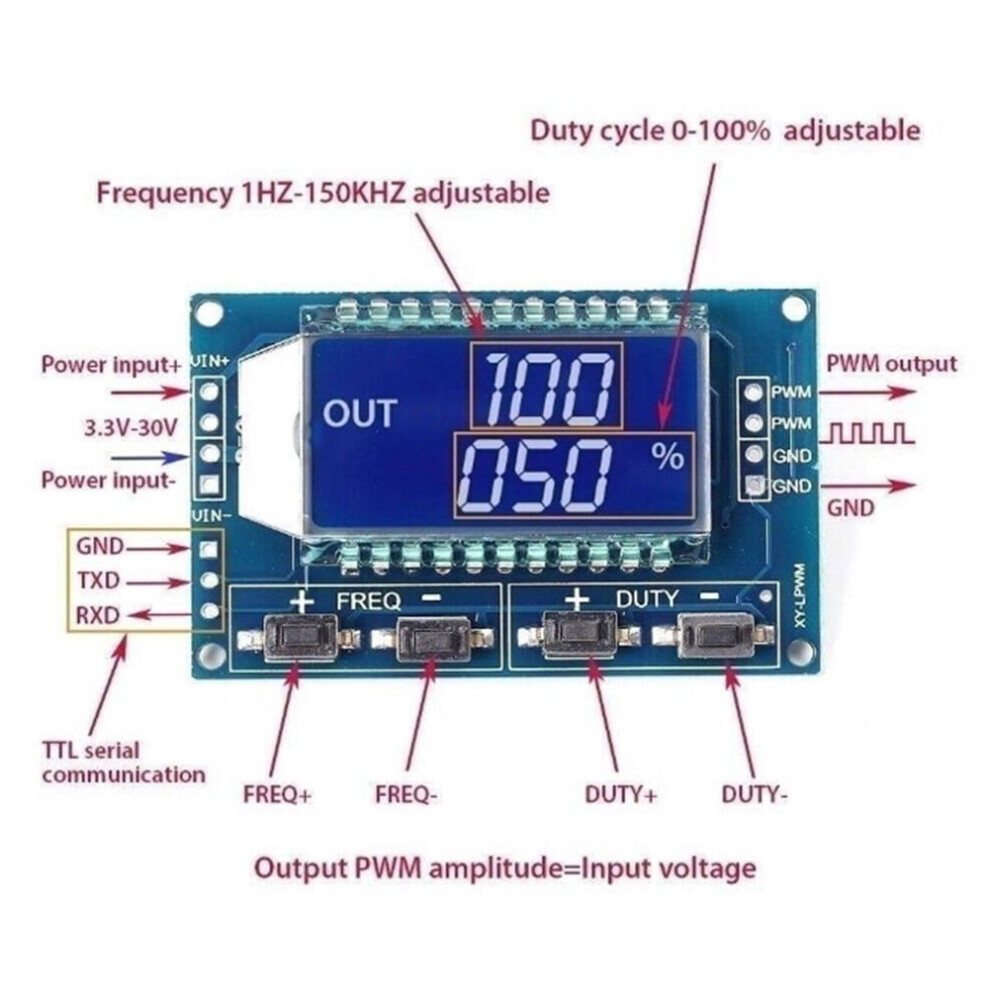

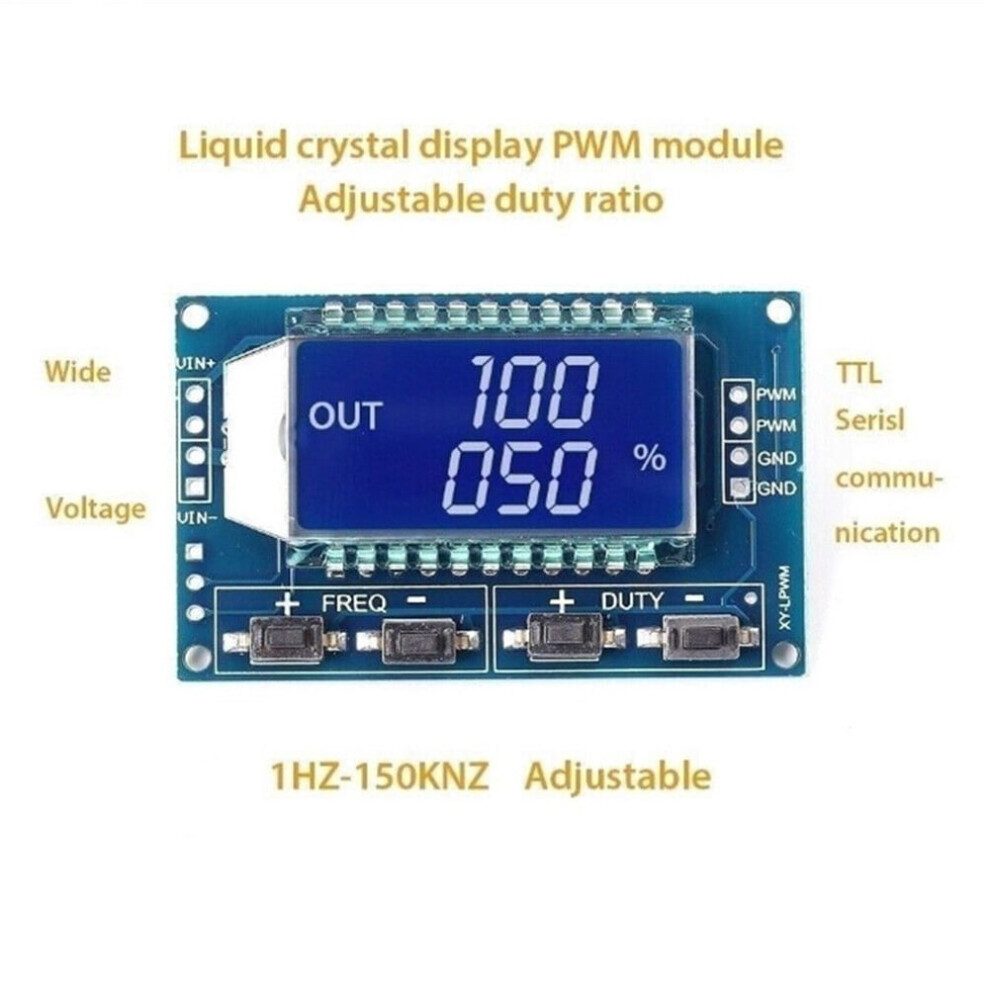

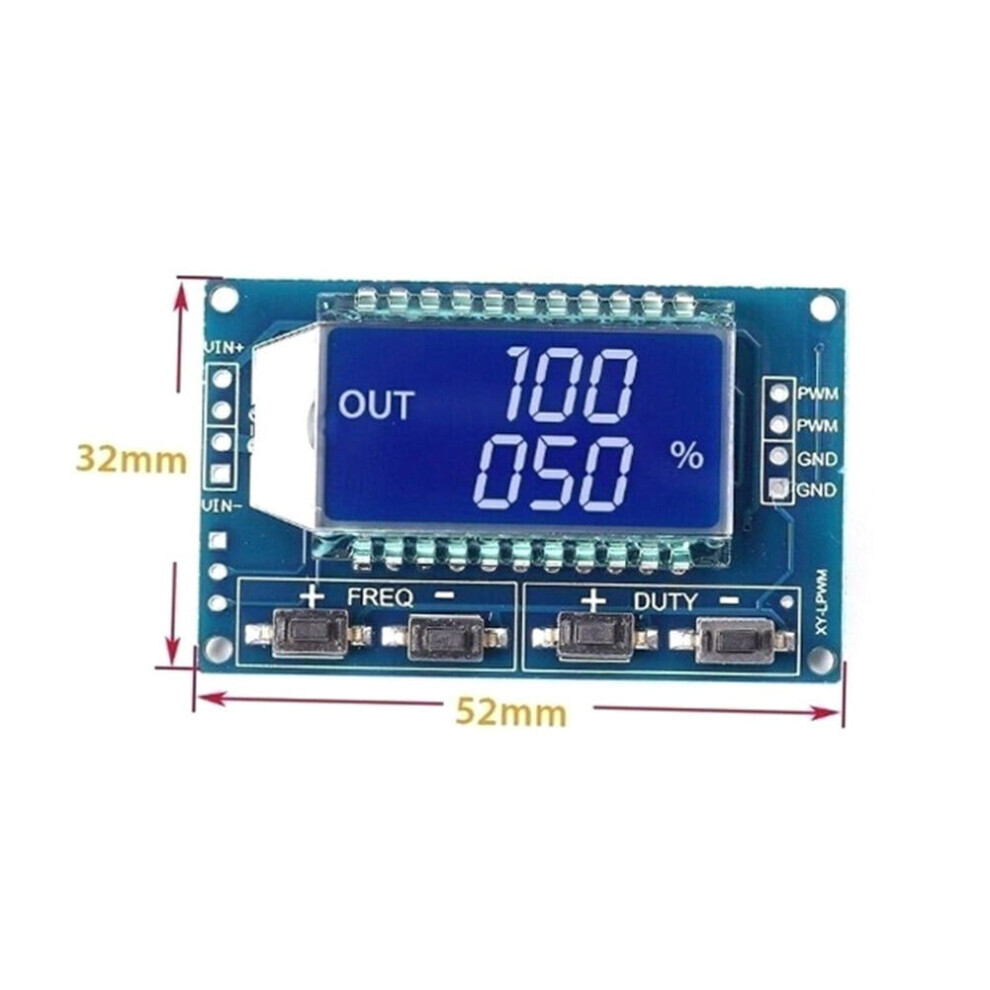

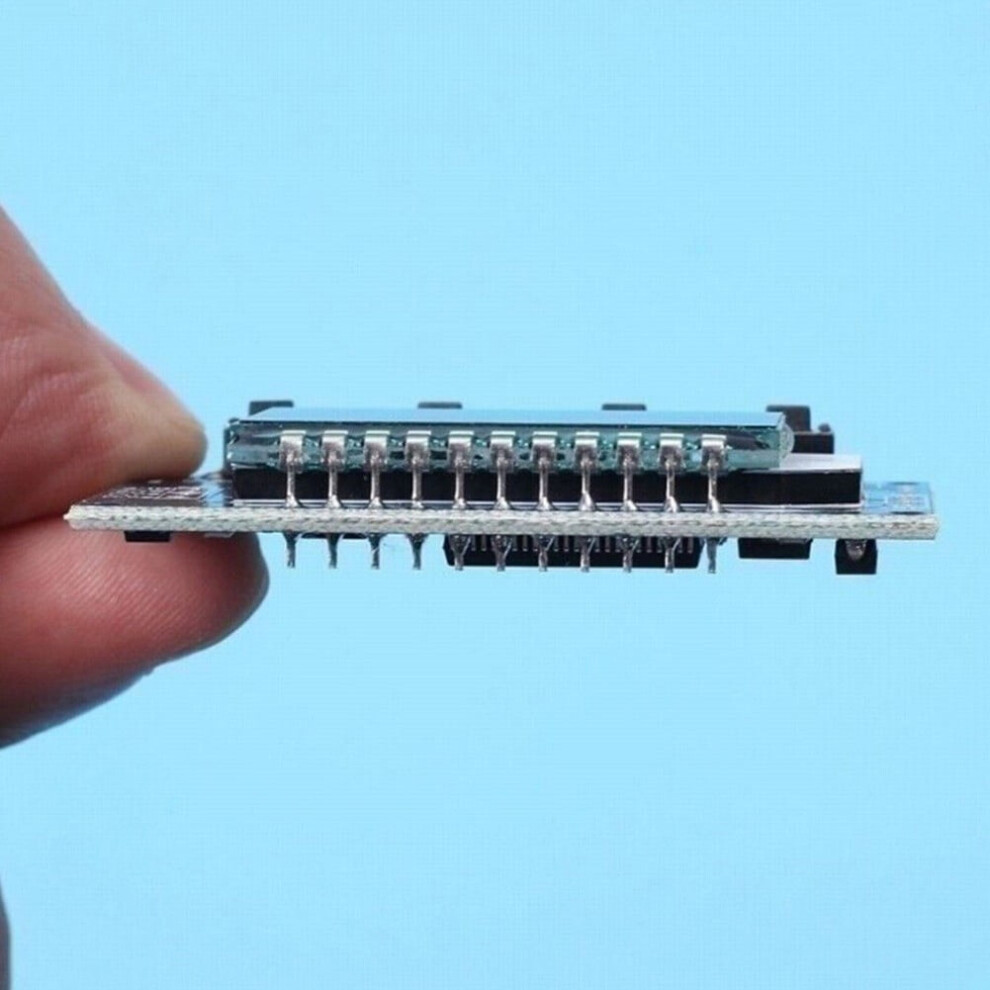

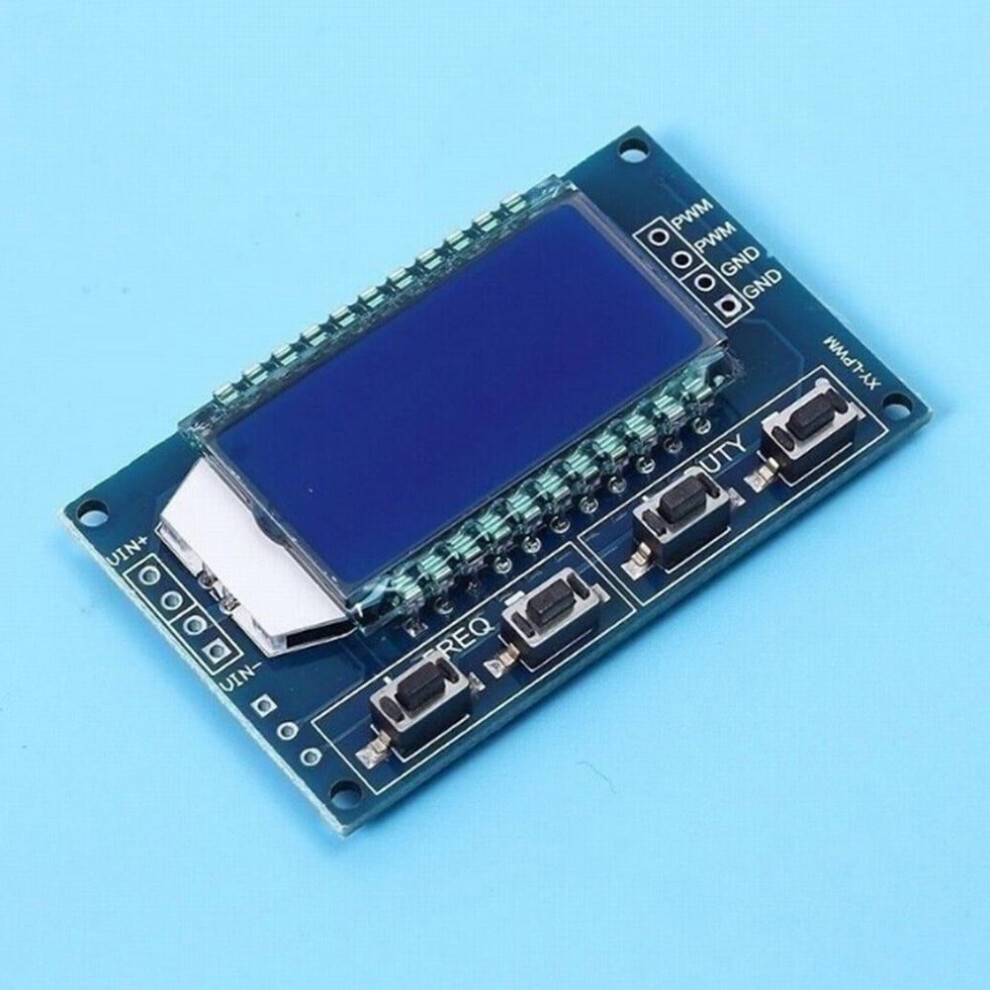

Περιγραφή προϊόντος: ολοκαίνουργιο υψηλής ποιότητας Κατασκευασμένο από υλικό υψηλής ποιότητας, ανθεκτικό Κύρια σημεία ενότητας: 1. Οθόνη LCD συχνότητας και κύκλου λειτουργίας, ευκρινής με μια ματιά, η έξοδος PWM μπορεί να ορίσει συχνότητα και κύκλο λειτουργίας. 2. Ευρύ φάσμα συχνοτήτων και υψηλή ακρίβεια. 3. Σειριακή επικοινωνία, επίπεδο TTL 1. Περιγραφή ενότητας Η έξοδος PWM, η συχνότητα και ο κύκλος λειτουργίας μπορούν να ρυθμιστούν. Η συχνότητα χωρίζεται σε τέσσερις περιοχές με αυτόματη εναλλαγή: 1. XXX (χωρίς υποδιαστολή): η ελάχιστη μονάδα είναι 1Hz και το εύρος τιμών είναι 1Hz~999Hz. 2. Η ελάχιστη μονάδα X.XX (εκατοντάδες υποδιαστολή) είναι 0,01Khz και το εύρος είναι 1,00Khz~9,99Khz. 3. XX.X (δέκα δεκαδικά ψηφία): η ελάχιστη μονάδα είναι 0,1Khz. το εύρος τιμών είναι 10,0KHz~99,9KHz. 4. XXX (δεκαδικό ψηφίο για δεκάδες και εκατοντάδες): η ελάχιστη μονάδα είναι 1Khz. Το εύρος τιμών είναι 1KHz~150KHz. Ένδειξη συχνότητας: 100 σημαίνει έξοδος PWM 100Hz παλμός. 1.01 σημαίνει έξοδος PWM 1.01K παλμός. 54.1 σημαίνει ότι η έξοδος PWM έχει παλμό 54.1kHz. 1.2.4 σημαίνει ότι η έξοδος PWM είναι παλμός 124kHz. Εύρος κύκλου λειτουργίας: 0~100%. Όλες οι παράμετροι ρύθμισης αποθηκεύονται αυτόματα κατά την απενεργοποίηση της τροφοδοσίας. 2. Ρύθμιση παραμέτρων Η μονάδα διαθέτει τέσσερα ανεξάρτητα κουμπιά για τη ρύθμιση της συχνότητας και του κύκλου λειτουργίας. Υποστηρίζει την αφή (αύξηση ή μείωση κατά μία μονάδα) και το παρατεταμένο πάτημα (γρήγορη αύξηση ή μείωση). Οι καθορισμένες παράμετροι αποθηκεύονται αυτόματα και δεν θα χαθούν όταν η τροφοδοσία είναι απενεργοποιημένη. 3. Παράμετροι μονάδας: 1. Τάση λειτουργίας: 3.3~30V. 2. Εύρος συχνότητας: 1Hz~150KHz. 3. Ακρίβεια συχνότητας: η ακρίβεια κάθε εύρους είναι περίπου 2%. 4. Ικανότητα μεταφοράς σήματος: το ρεύμα εξόδου μπορεί να είναι περίπου 5-30ma. 5. Πλάτος εξόδου: Το πλάτος PWM είναι ίσο με την τάση τροφοδοσίας. 6. Θερμοκρασία περιβάλλοντος: -20~+70. 4. Πεδίο εφαρμογής: 1. Χρησιμοποιείται ως γεννήτρια σήματος τετραγωνικού κύματος για την παραγωγή σημάτων τετραγωνικού κύματος για πειραματική ανάπτυξη. 2. Χρησιμοποιείται για την παραγωγή ενός σήματος τετραγωνικού κύματος για τον έλεγχο του οδηγού κινητήρα. 3. Δημιουργία ρυθμιζόμενων παλμών για χρήση σε MCU. 4. Δημιουργία ρυθμιζόμενων παλμών και κυκλωμάτων ελέγχου (ταχύτητα ρύθμισης φωτεινότητας PWM και άλλες εφαρμογές). 5. Έλεγχος σειριακής θύρας (επικοινωνία επιπέδου SCM TTL) Πρότυπο επικοινωνίας: 9600bps Bit δεδομένων: 8 bit διακοπής: 1 Ψηφίο ελέγχου: κανένας Έλεγχος ροής: Κανένας1. Ορισμός συχνότητας PWM "F101": Ορισμός συχνότητας σε 101HZ (001 έως 999) "F1.05": ορισμός συχνότητας 1.05KHZ (1.00~9.99) "F10.5": Ορισμός συχνότητας σε 10.5KHZ (10.0~99.9) "F1.0.5": Ορισμός συχνότητας σε 105KHZ (1.0.0~1.5.0) 2. Ορισμός κύκλου λειτουργίας PWM "DXXX": ορισμός κύκλου λειτουργίας PWM σε XXX. (001 ~ 100) Όπως στο D050, ορισμός κύκλου λειτουργίας PWM σε 50% 3. Ανάγνωση ρυθμίσεων παραμέτρων Στείλτε μια συμβολοσειρά "ανάγνωσης" για να διαβάσετε τις ρυθμισμένες παραμέτρους. Η επιτυχής ρύθμιση επιστρέφει: DOWN. Η αποτυχία εγκατάστασης επιστρέφει: FALL Περιλαμβάνεται στη συσκευασία: 1 * μονάδα Σημείωση: 1. Το πραγματικό χρώμα του αντικειμένου ενδέχεται να διαφέρει ελαφρώς από τις εικόνες που εμφανίζονται στον ιστότοπο, λόγω πολλών παραγόντων, όπως η φωτεινότητα της οθόνης σας και η φωτεινότητα του φωτός. 2. Παρακαλούμε επιτρέψτε μια μικρή απόκλιση χειροκίνητης μέτρησης για τα δεδομένα.
