Αντικατάσταση διακλάδωσης ρεύματος S34330A 30A για επιφάνεια εργασίας

Αντικατάσταση διακλάδωσης ρεύματος S34330A 30A για επιφάνεια εργασίας Περιγραφή

Πολλά πολύμετρα επιτραπέζια και φορητά δεν μπορούν να ελέγξουν ρεύματα άνω των 10A. Ακόμα κι αν μπορούν να μετρήσουν 10A, δεν μπορούν να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα επειδή οι εσωτερικές αντιστάσεις ανίχνευσης υπερθερμαίνονται, γεγονός που μπορεί εύκολα να προκαλέσει ζημιά στο πολύμετρο.

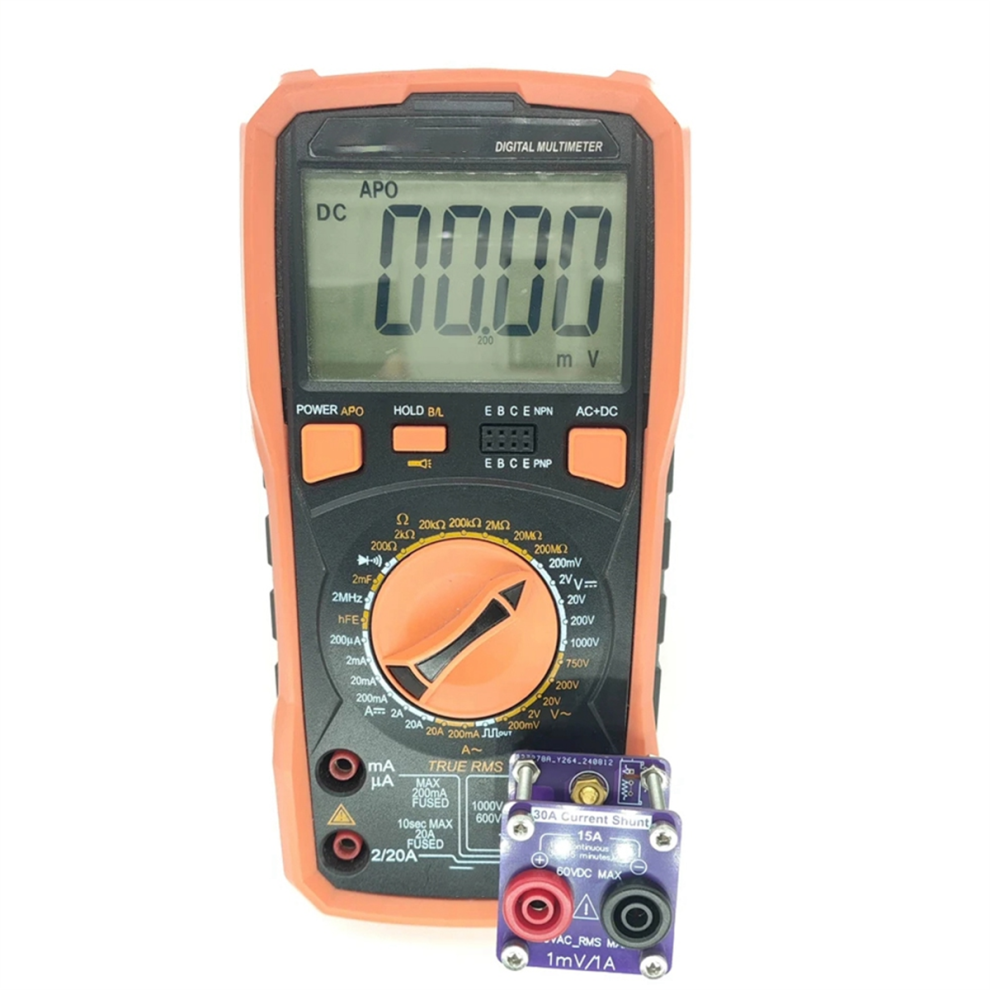

Από την άλλη πλευρά, πολλά πολύμετρα δεν έχουν επίπεδα ρεύματος ή τα επίπεδα ρεύματος είναι πολύ μικρά, όπως 1A ή 3A, τότε αυτές οι διακλαδώσεις ρεύματος 30A είναι πολύ χρήσιμες. Μπορούν να μετατρέψουν τα σήματα ρεύματος σε σήματα τάσης. Δεδομένου ότι κάθε πολύμετρο έχει εύρος 100mV ή mV, τώρα χρησιμοποιήστε το εύρος 100mV ή mV για να μετρήσετε μεγαλύτερα ρεύματα και δεν υπάρχει πρόβλημα να μετρήσετε ρεύματα έως 15A για μεγάλο χρονικό διάστημα.

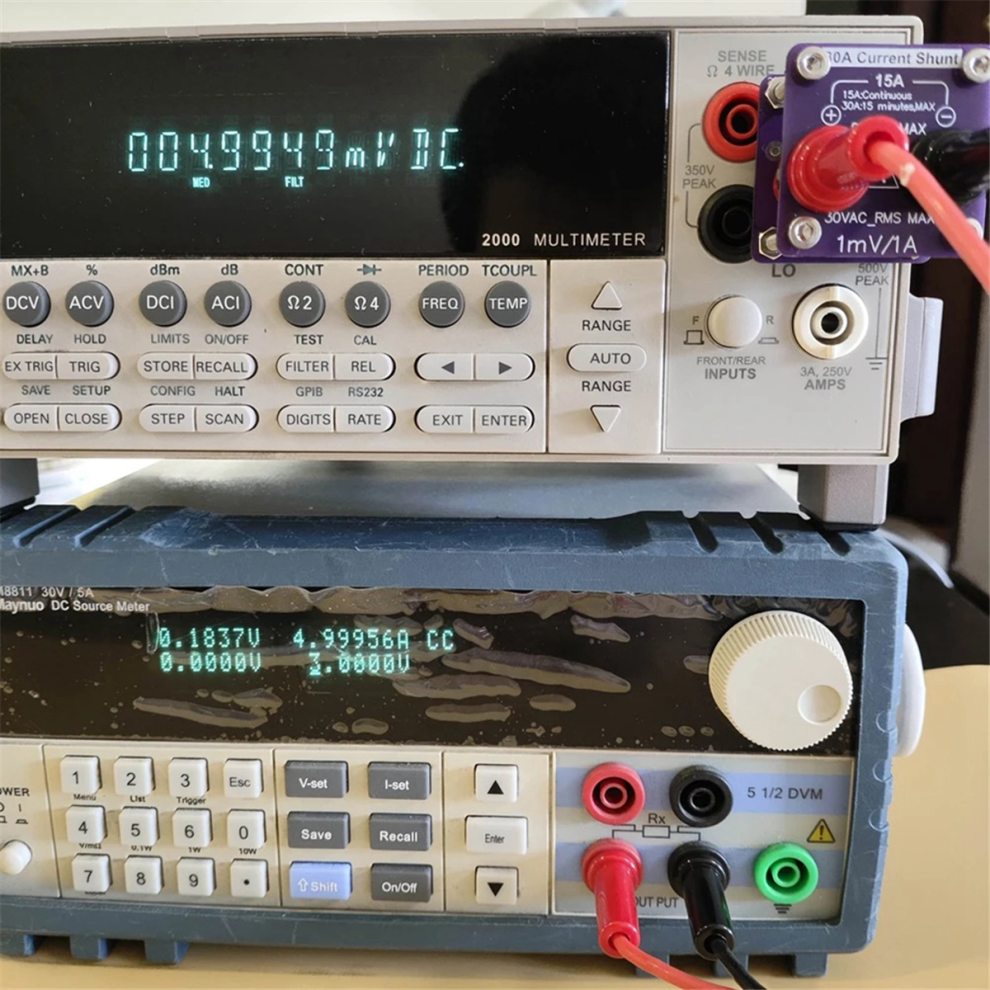

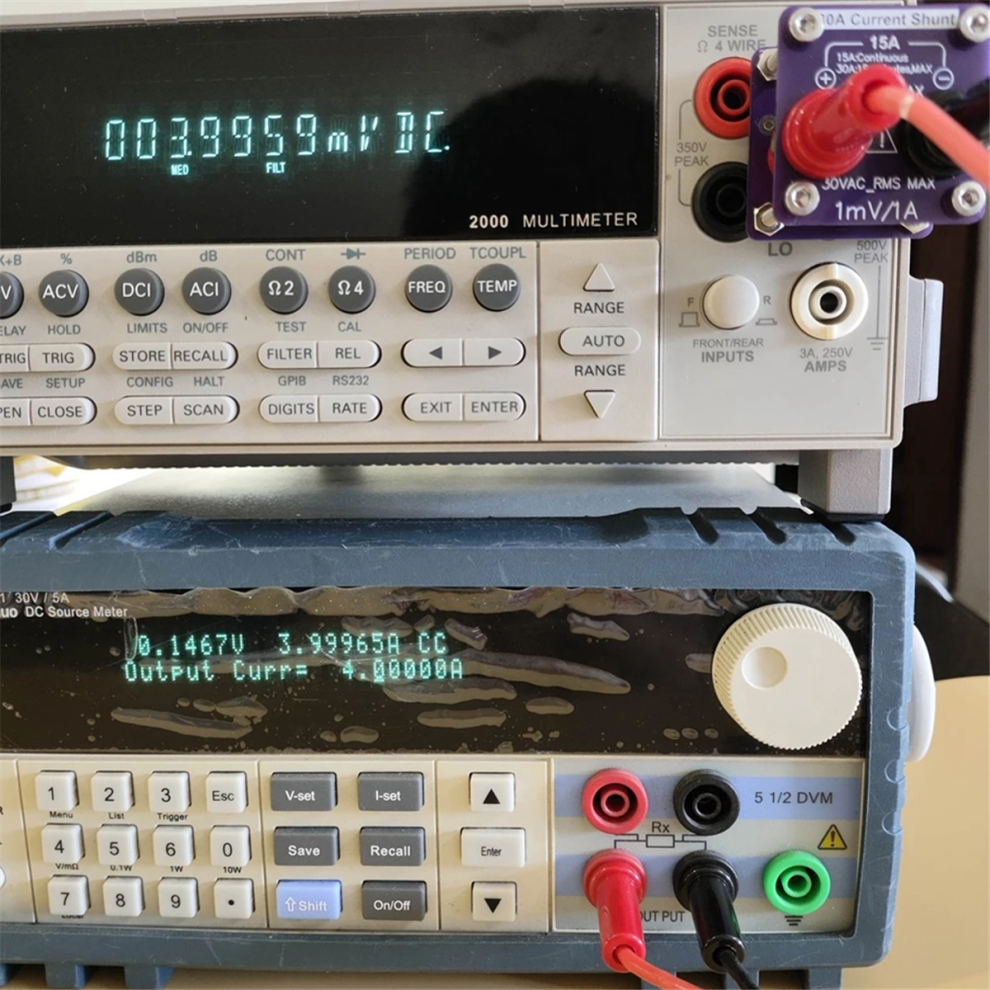

Αυτές οι διακλαδώσεις ρεύματος 30A που κατασκευάζονται μόνοι σας χρησιμοποιούν τετρασύρματες αντιστάσεις ανίχνευσης 1mR με ακρίβεια 0,5% και είσοδο 1mV/1A. Κατά τη δοκιμή ρεύματος 15A, οι τετρασύρματες αντιστάσεις ανίχνευσης καταναλώνουν μόνο 0,225W, ώστε να μην υπερθερμαίνονται και για μακροχρόνιες δοκιμές με μικρή απώλεια τάσης.

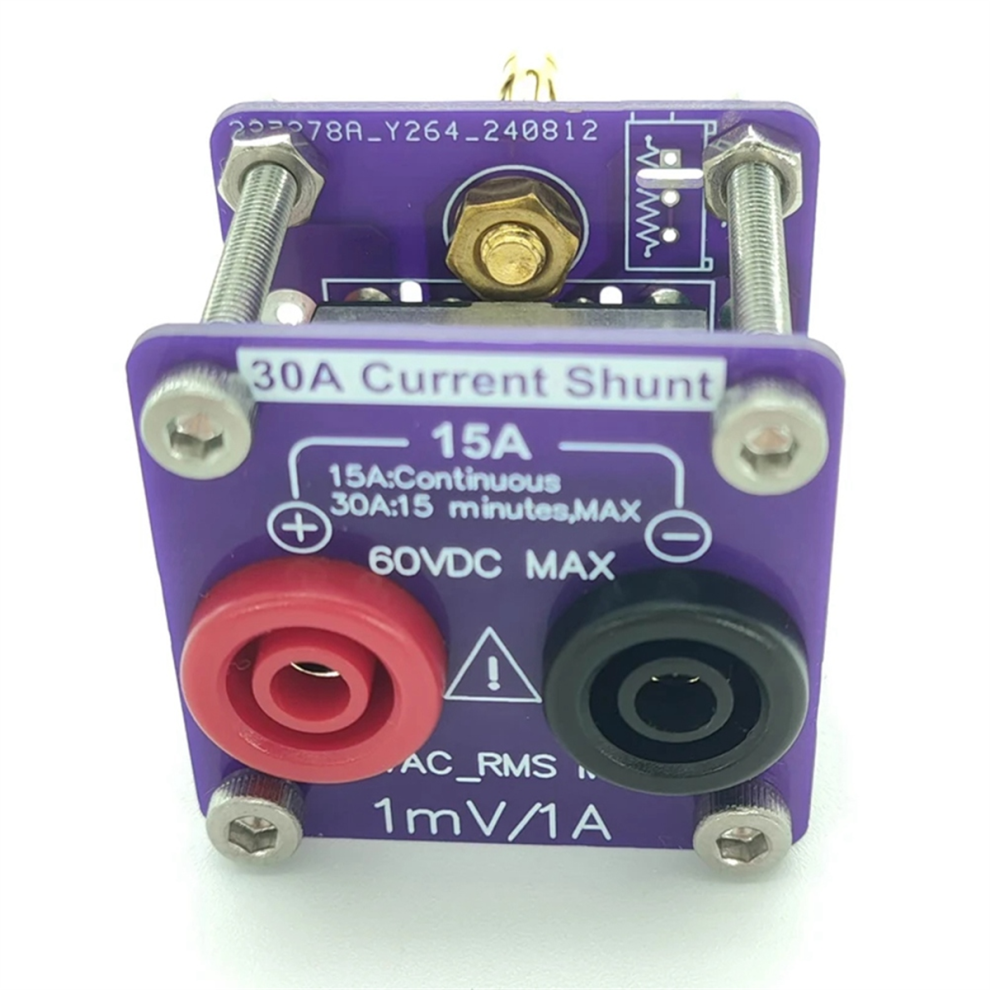

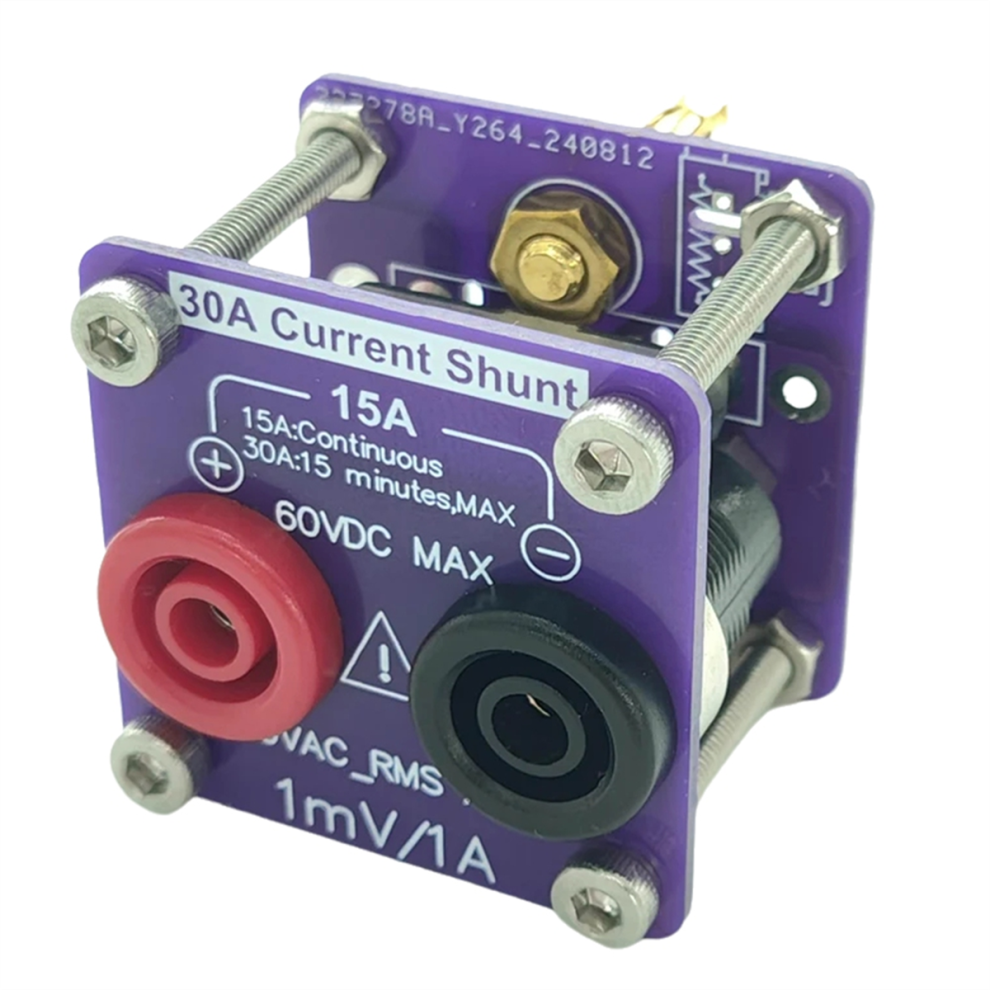

Όνομα εξαρτήματος: 30A DIY Current Shunt.
Μέγιστο συνεχές ρεύμα λειτουργίας: 15A
Ο μέγιστος χρόνος συνεχούς λειτουργίας δεν μπορεί να υπερβαίνει τα 15 λεπτά όταν το ρεύμα λειτουργίας είναι 30A
Ασφαλής τάση λειτουργίας: 30V AC ή 60V DC
Ακρίβεια: 0-1KHz 0,3%, 1-5KHz 10A 5%
Λόγος ρεύματος προς τάση: 1mV/1A

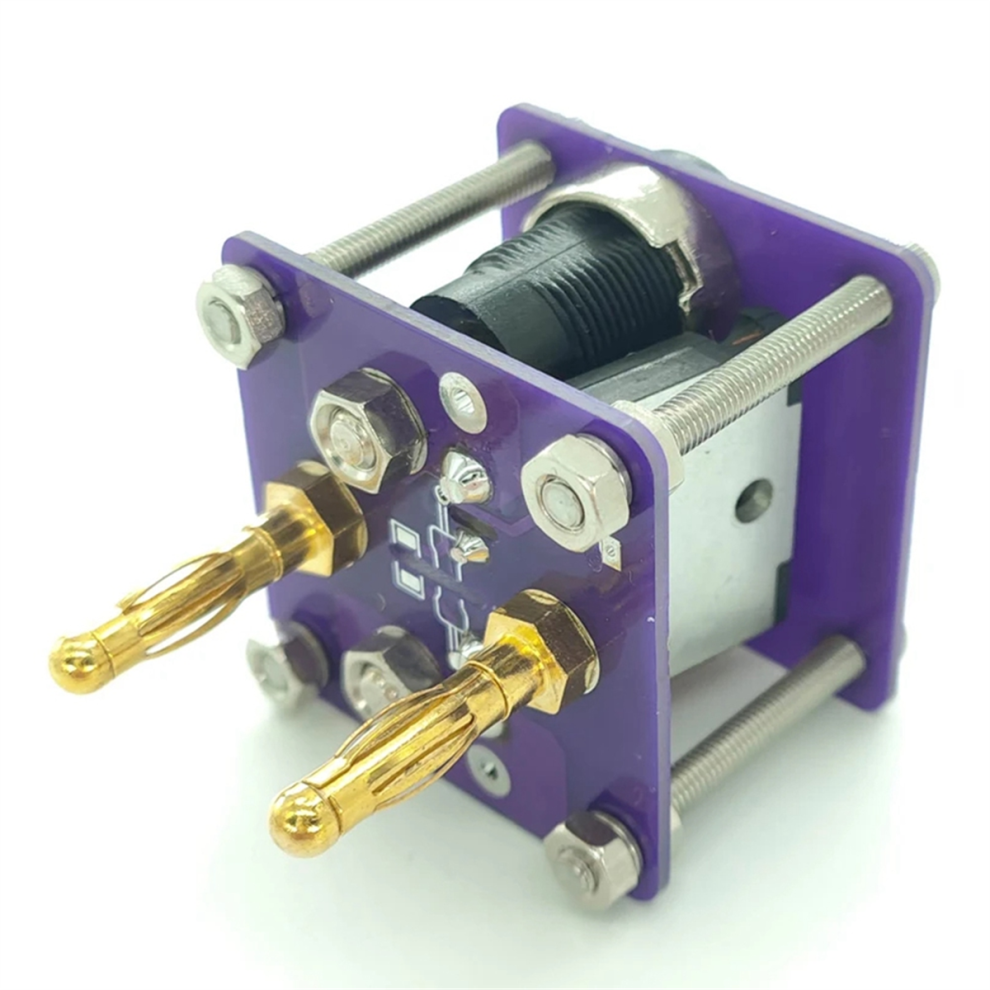

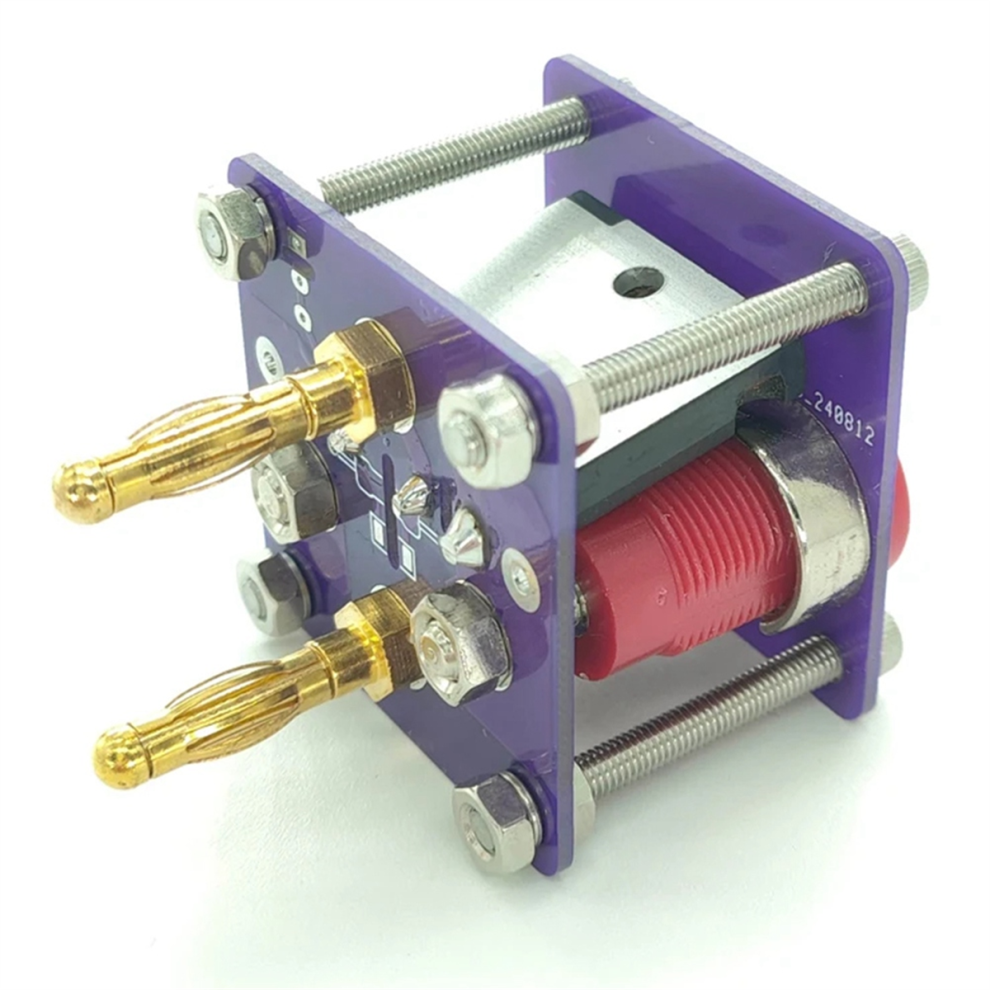

Θύρα εισόδου τροφοδοσίας: Μπανάνα ασφαλείας 4mm .
Διεπαφή εξόδου τάσης: Διεπαφή φακού 4mm
Χρώμα:
Υλικό: ABS

Περιεχόμενα συσκευασίας:
1 x DIY πολύμετρο ρεύματος 30A Παράκαμψη

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
