Κλιπ δοκιμής SOP8 με μετατροπέα CH341A 1.8V σε σετ πολλαπλών λειτουργιών βάσης καύσης DIP8

Κλιπ δοκιμής SOP8 με μετατροπέα CH341A 1.8V σε σετ πολλαπλών λειτουργιών βάσης καύσης DIP8 Περιγραφή

Κλιπ δοκιμής Sop8 + Ch341a Τοπικό χρυσό + υποδοχή μετατροπής 1.8v + σετ υποδοχής καύσης Sop8 σε Dip8
Μέθοδος σύνδεσης τσιπ BIOS και διάγραμμα ακίδων τσιπ: Επειδή το τσιπ BIOS ενός tablet δεν μπορεί να συνδεθεί απευθείας όπως ένας επιτραπέζιος υπολογιστής, πρέπει να δώσετε προσοχή στη θέση της ακίδας κατά τη σύνδεση του τσιπ BIOS με το κλιπ δοκιμής Sop8. Η αντίστροφη σύνδεση καίει το τσιπ. Το κέρδος υπερτερεί της απώλειας. Η ακίδα 1 του τοπικού τσιπ BIOS είναι μια ακίδα με μια μικρή κουκκίδα.
Γενικά, υπάρχει μια έγχρωμη γραμμή στο καλώδιο του κλιπ δοκιμής, η οποία είναι η πρώτη γραμμή. Αφήστε αυτή τη γραμμή να αντιστοιχεί στην ακίδα 1 του τσιπ. Με αυτόν τον τρόπο, είναι εντάξει να ελέγξετε μόνο εάν το κλιπ δοκιμής και η ακίδα 1 στον προγραμματιστή αντιστοιχούν μεταξύ τους και είναι εγγυημένο ότι είναι σωστά. Όταν συνδέετε το καλώδιο του κλιπ δοκιμής στην πλακέτα προσαρμογέα, θα πρέπει επίσης να δώσετε προσοχή στο εάν κάθε ακίδα στην πλακέτα προσαρμογέα είναι συνδεδεμένη κατάλληλα.
Ενημερώστε το BIOS με λογισμικό προγραμματισμού: Αφού επιβεβαιώσετε ότι το τσιπ είναι συνδεδεμένο σωστά, συνδέστε το στον υπολογιστή. Ανοίξτε το λογισμικό προγραμματισμού, 1---Ελέγξτε εάν διαβάζονται οι πληροφορίες του τσιπ. 2---Διαγραφή, η διαδικασία είναι αργή, δεκάδες δευτερόλεπτα. 3---Ελέγξτε το κενό, επιβεβαιώστε τον έλεγχο κενού. 4----Ανοίξτε και επιλέξτε το αρχείο Bin. 5---Προγραμματισμός, περίπου λίγα λεπτά. 6---Επαλήθευση, πρέπει να περάσει την επαλήθευση.
Αφού ολοκληρωθούν τα παραπάνω βήματα, μπορείτε να κολλήσετε το τροφοδοτικό και να το ενεργοποιήσετε για προβολή. Όταν η μπαταρία εξαντληθεί, εμφανίζονται μερικές γραμμές αγγλικών γραμμάτων, κάτι που είναι επίσης επιτυχές. Μετά από λίγη φόρτιση, ο υπολογιστής μπορεί να εκκινήσει κανονικά και να εισέλθει στο σύστημα κανονικά.

Περιγραφή:
1. Μοντέλο: SOP8
2. Σκοπός: Προγραμματισμός
Υλικό: πλαστικό
Χρώμα: Όπως φαίνεται

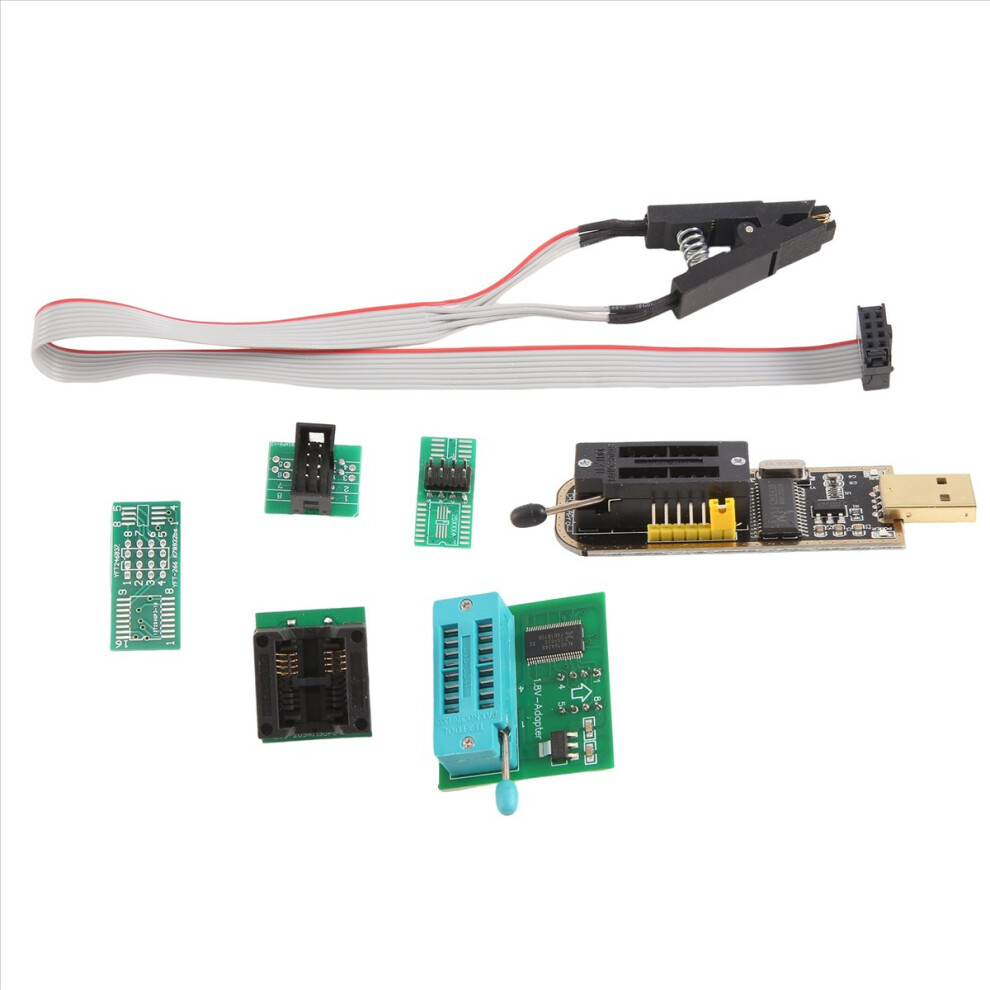

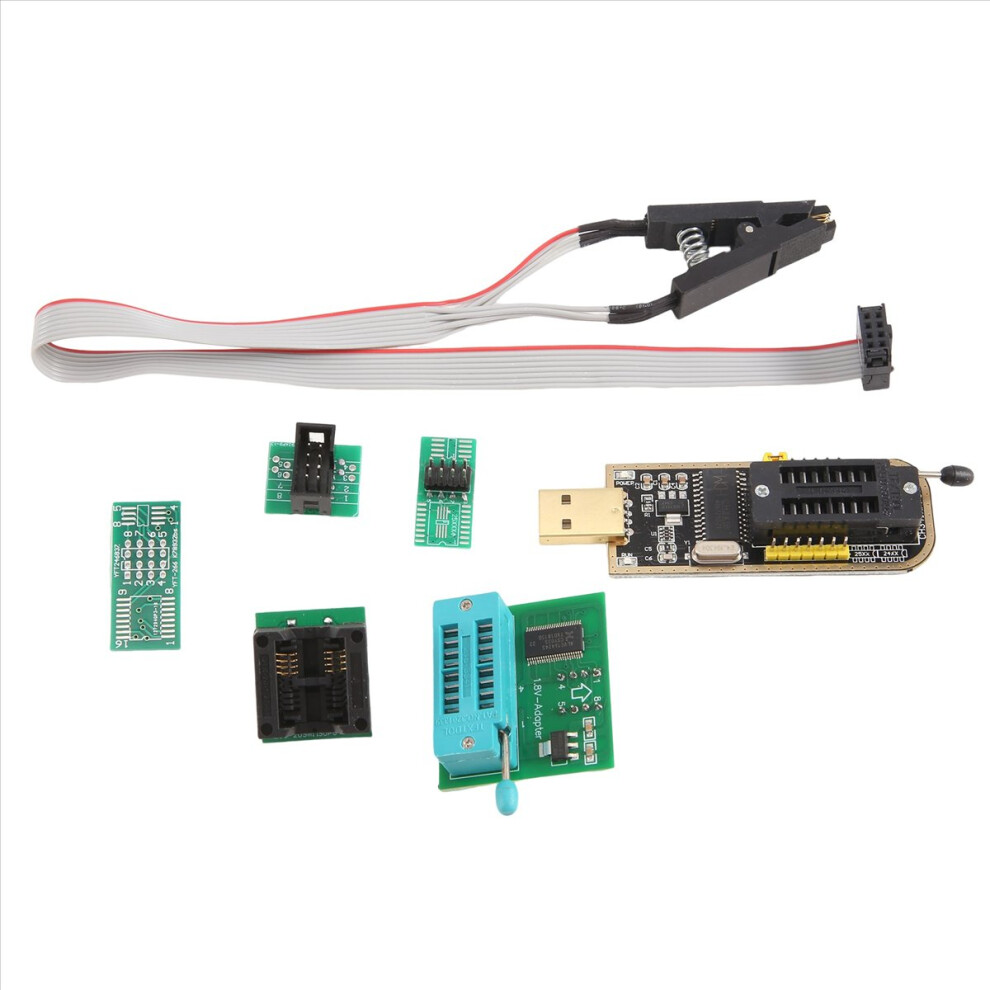

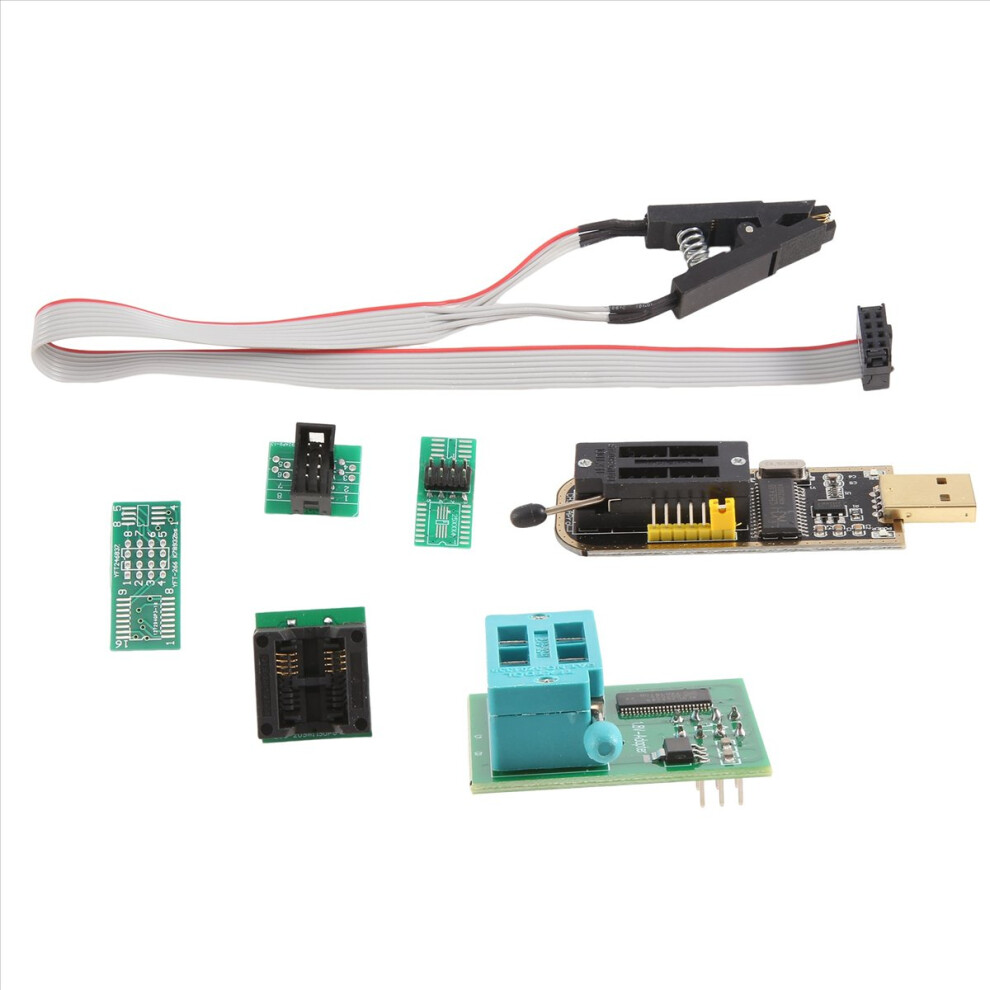

Περιεχόμενα συσκευασίας:
1 x Κλιπ δοκιμής SOP8

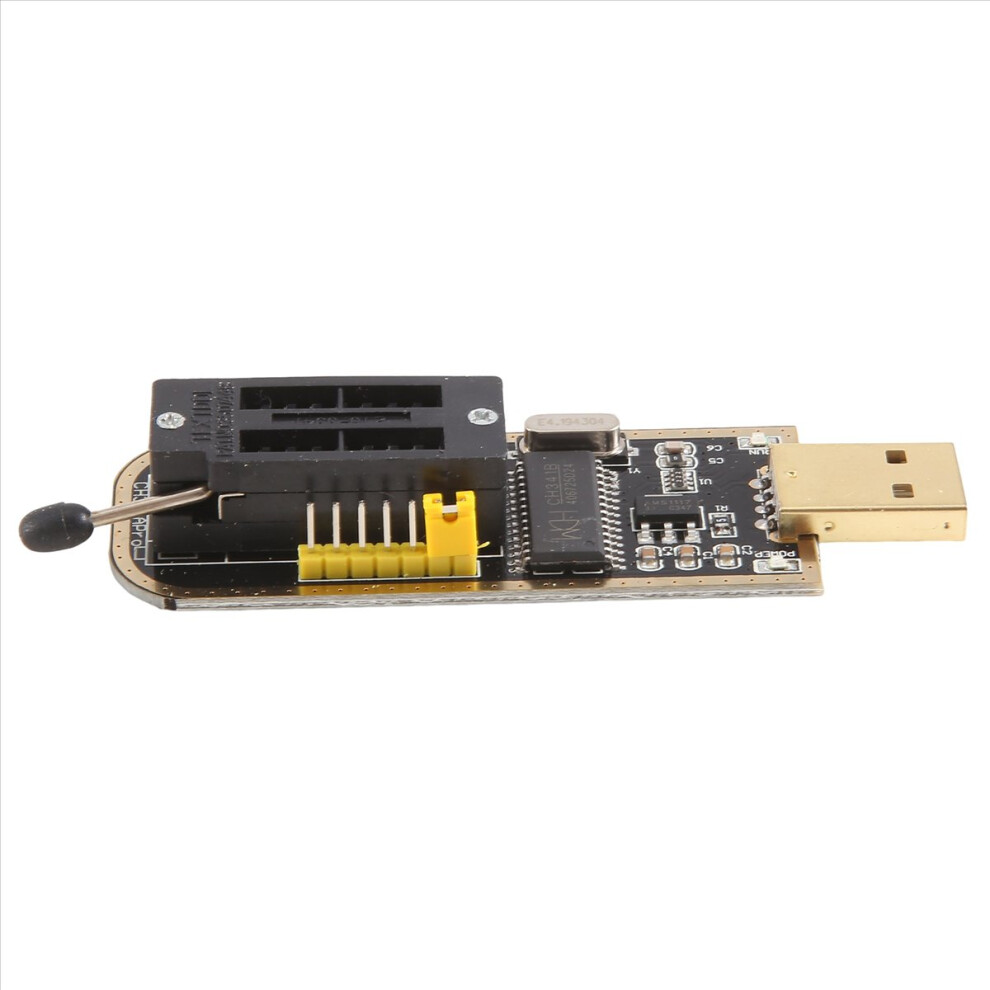

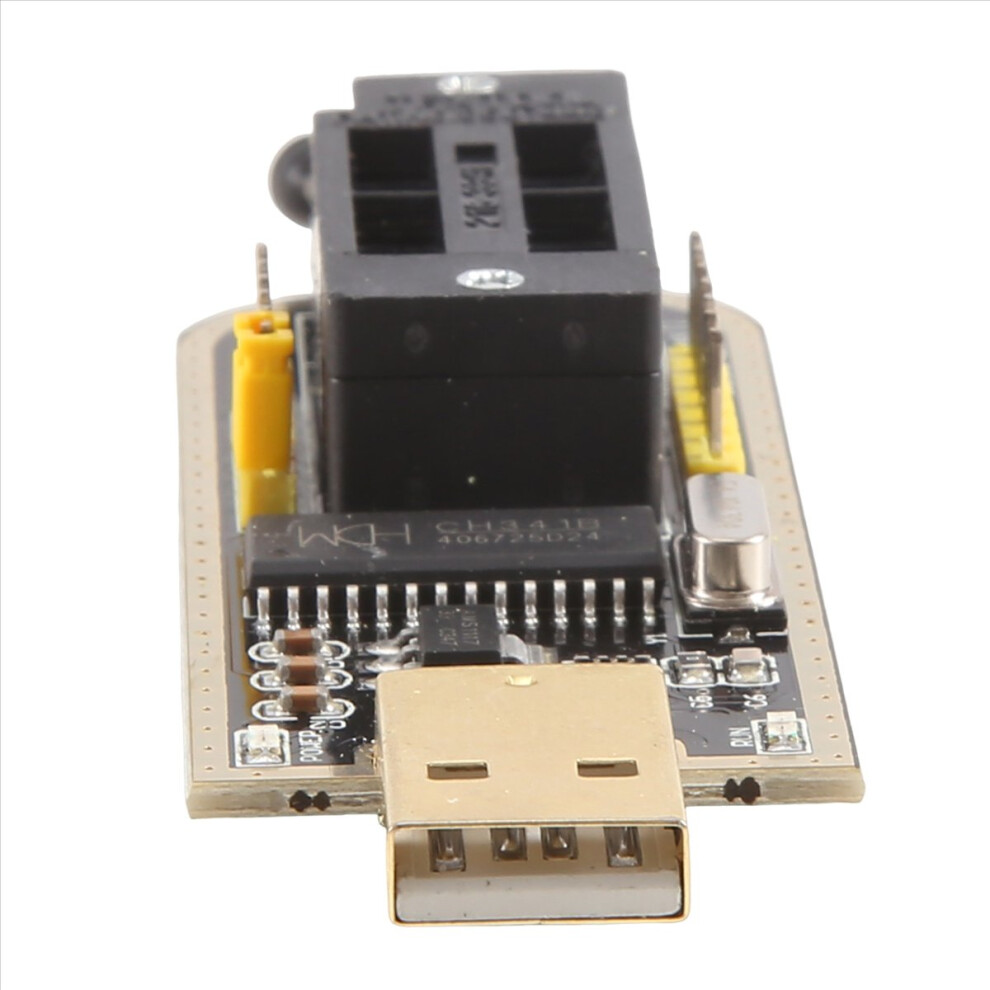

1 x Προγραμματιστής CH341A

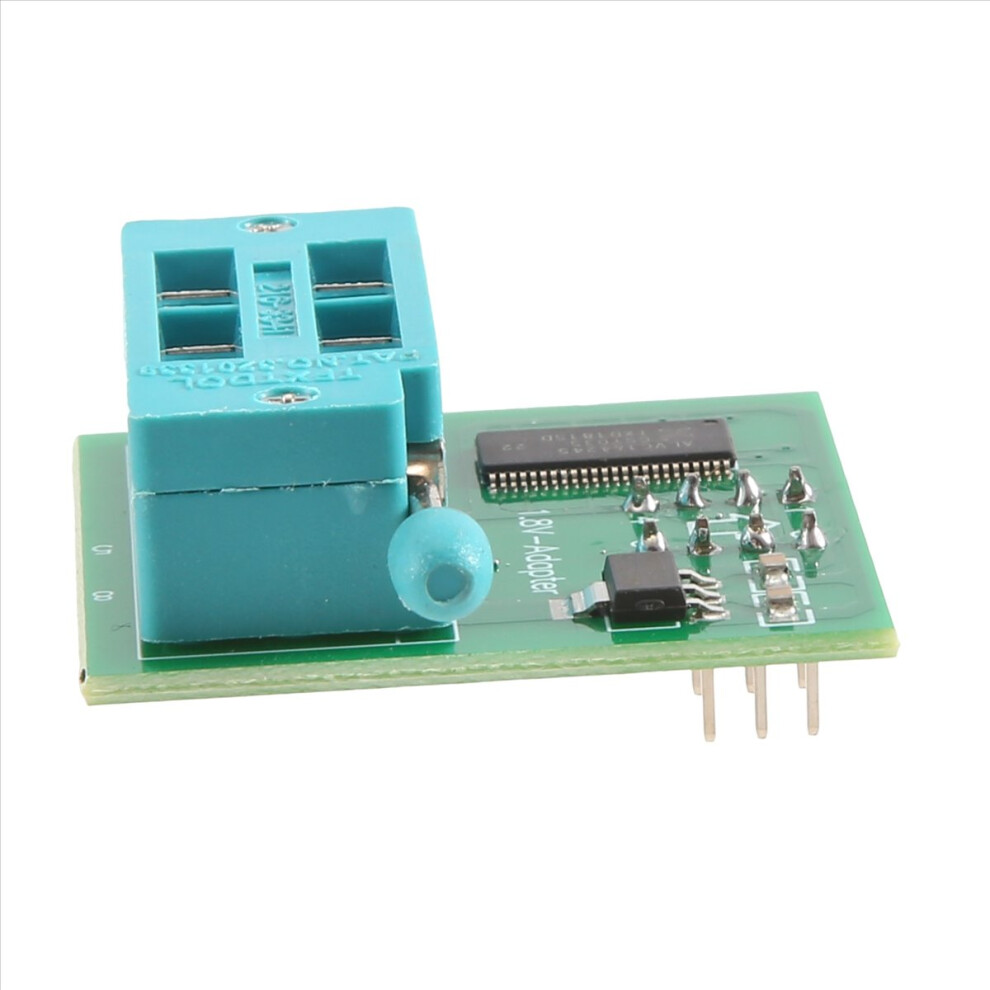

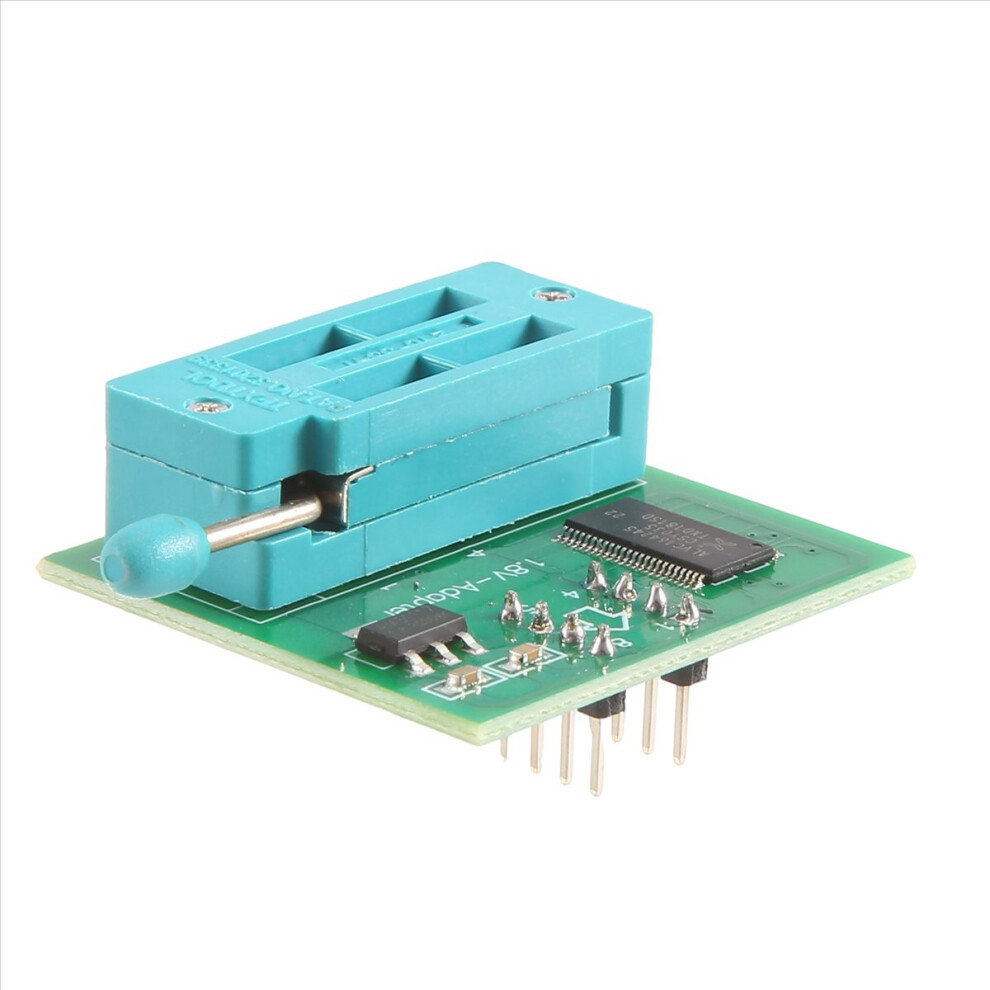

1 x Πρίζα μετατροπής 1.8V

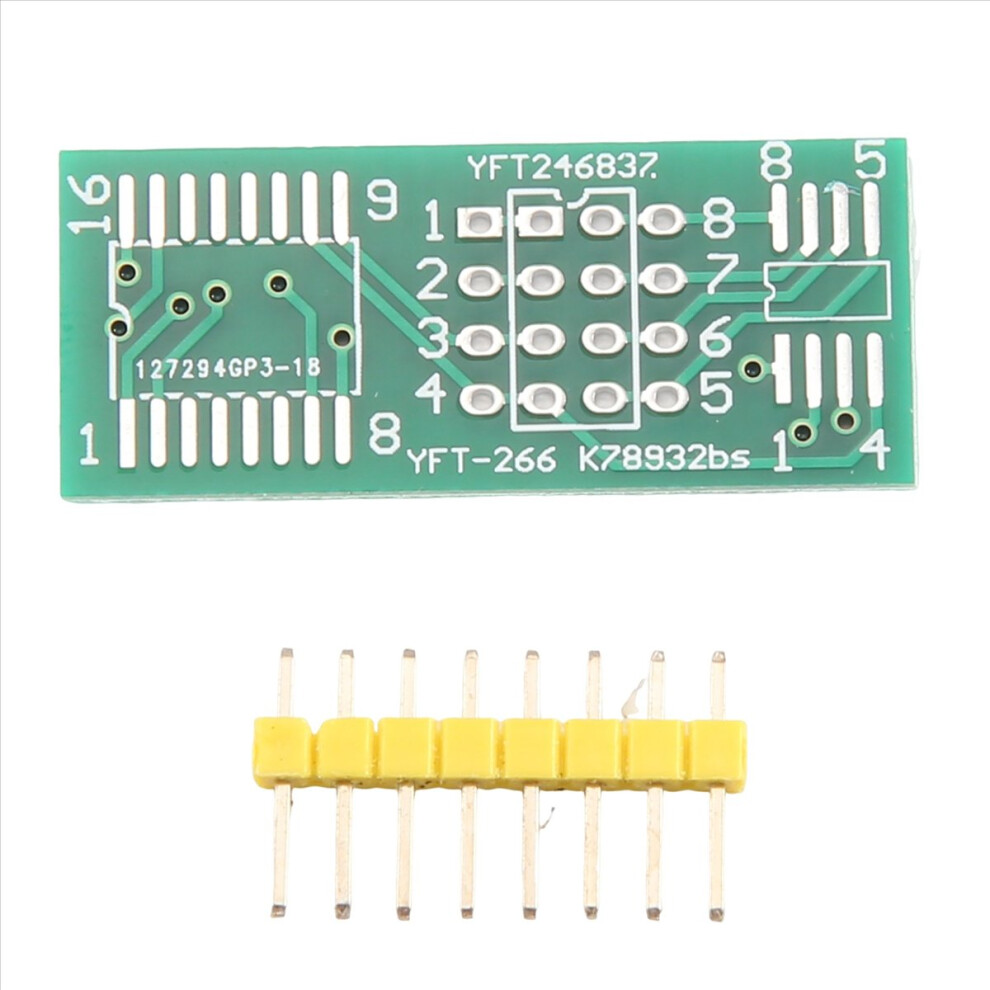

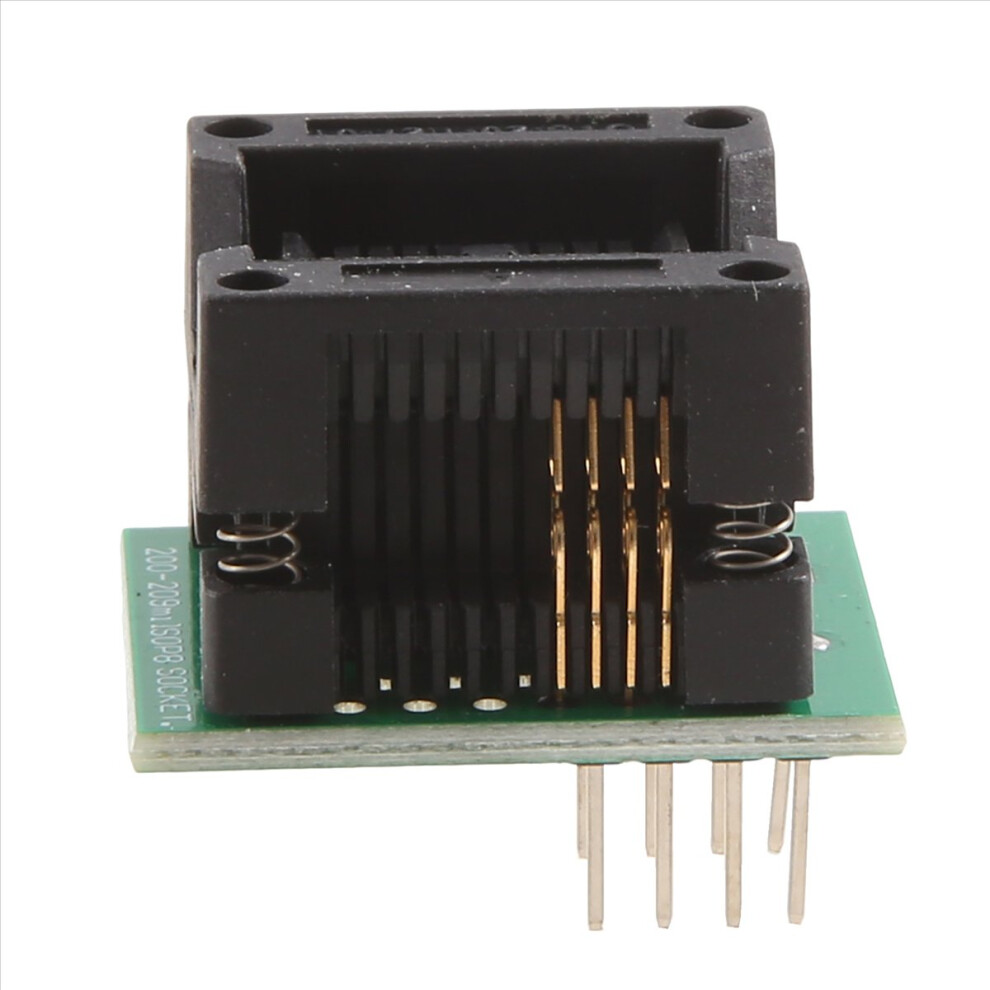

1 x Πρίζα προγραμματισμού SOP8 σε DIP8

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
