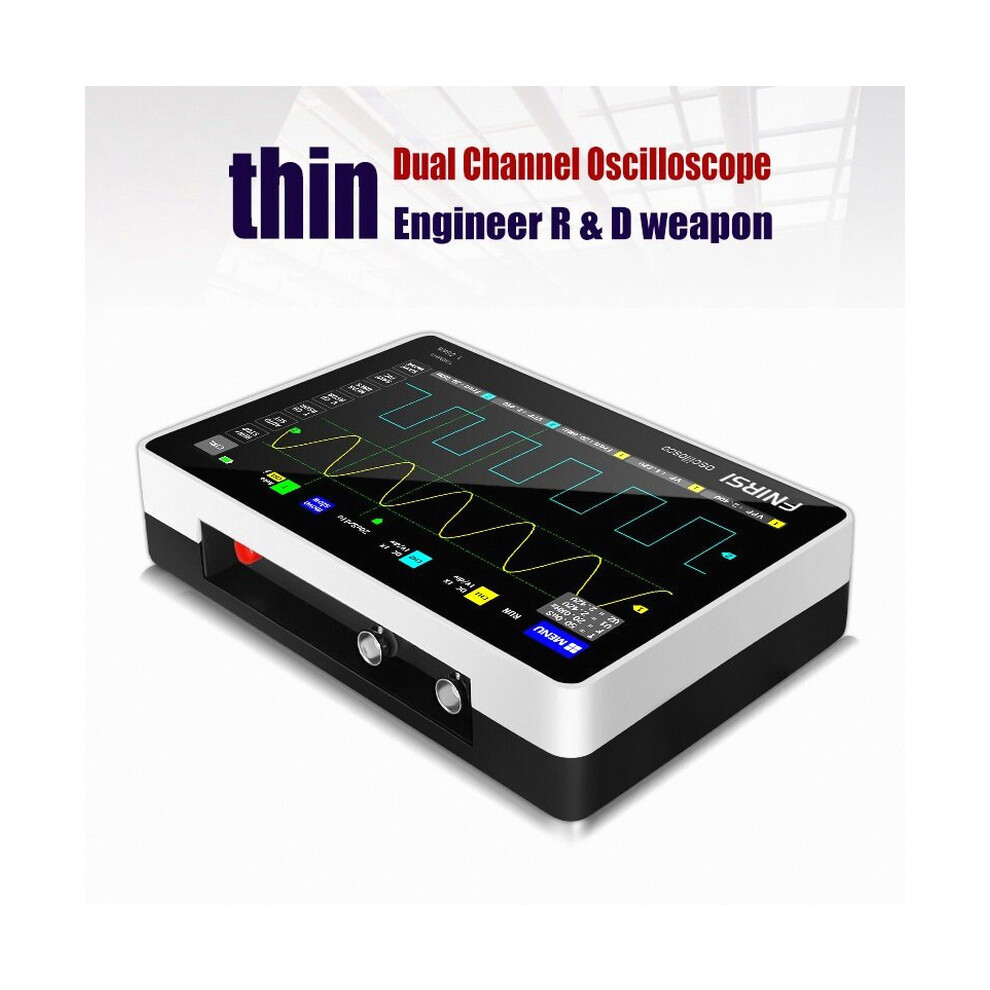

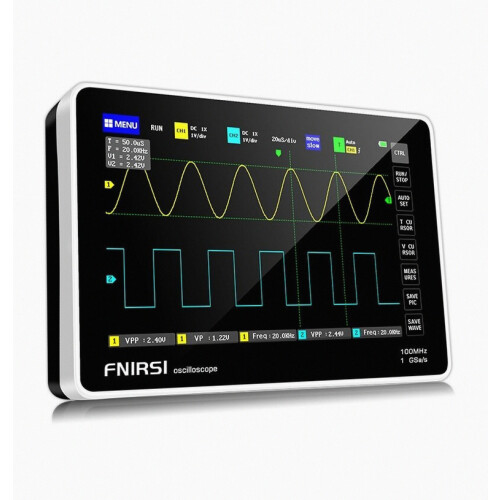

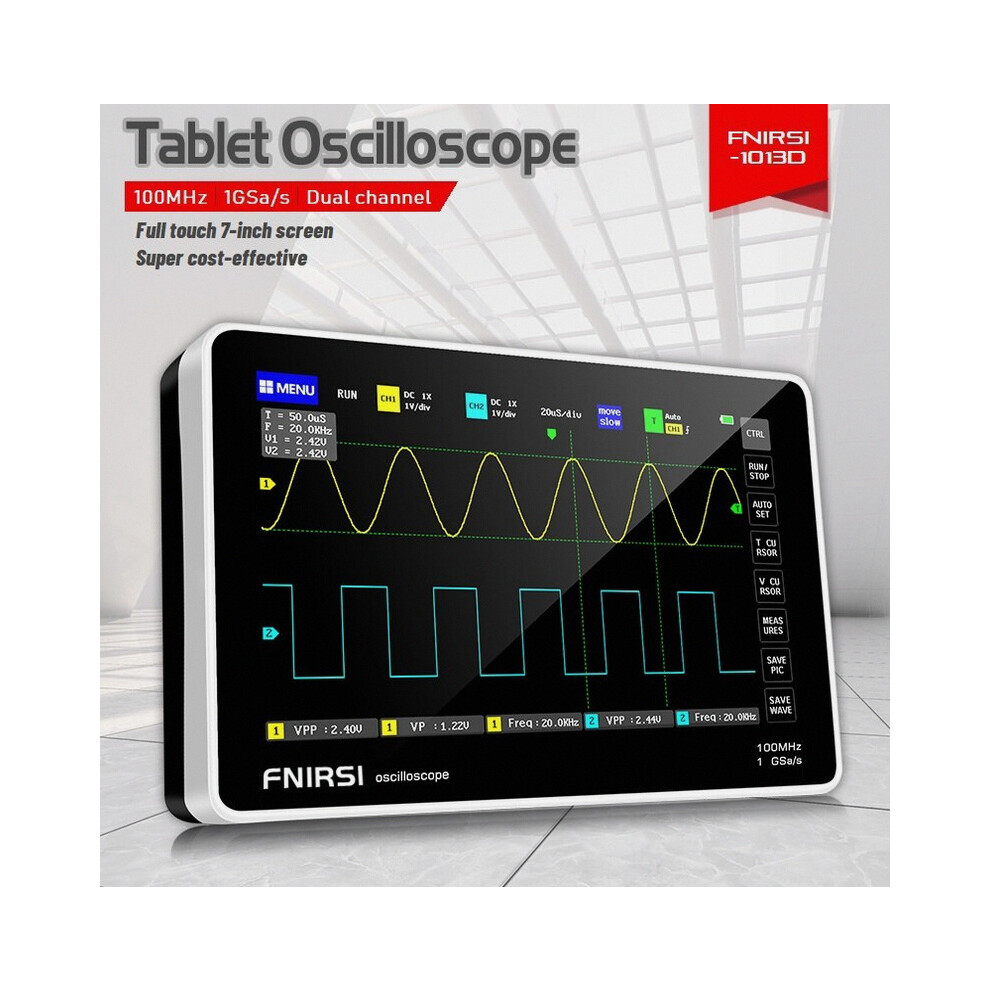

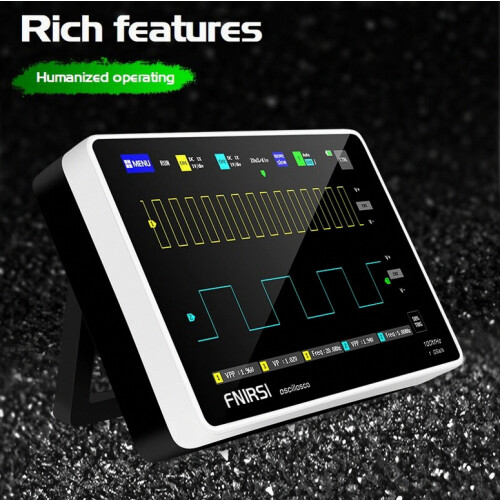

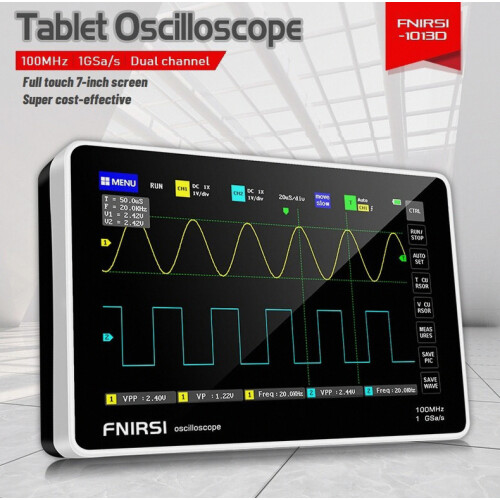

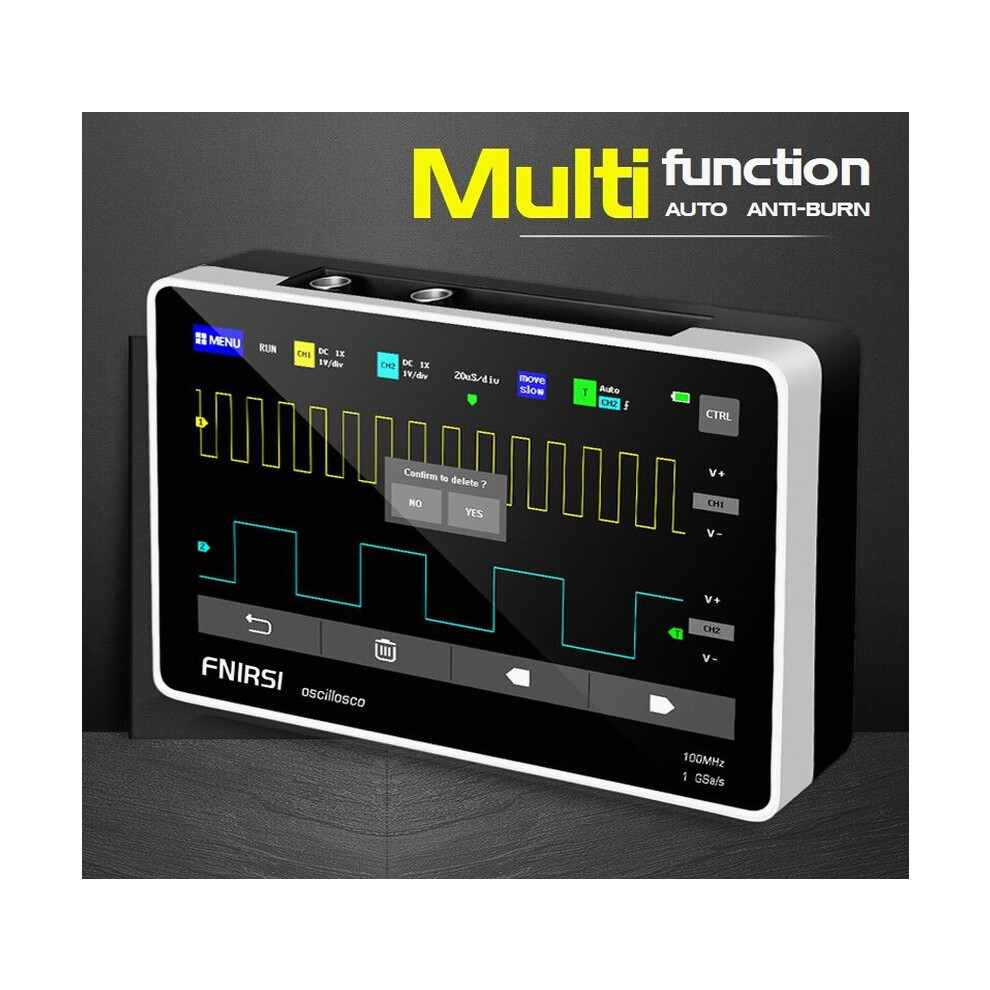

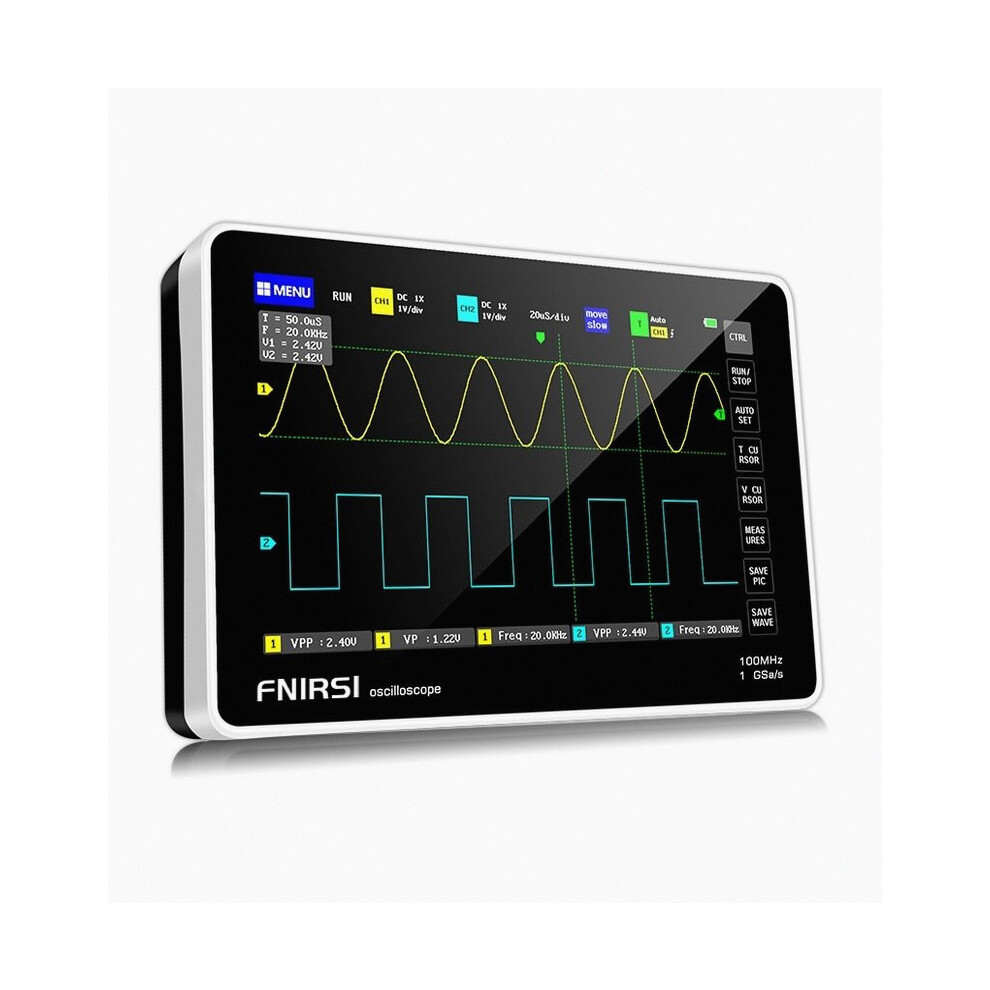

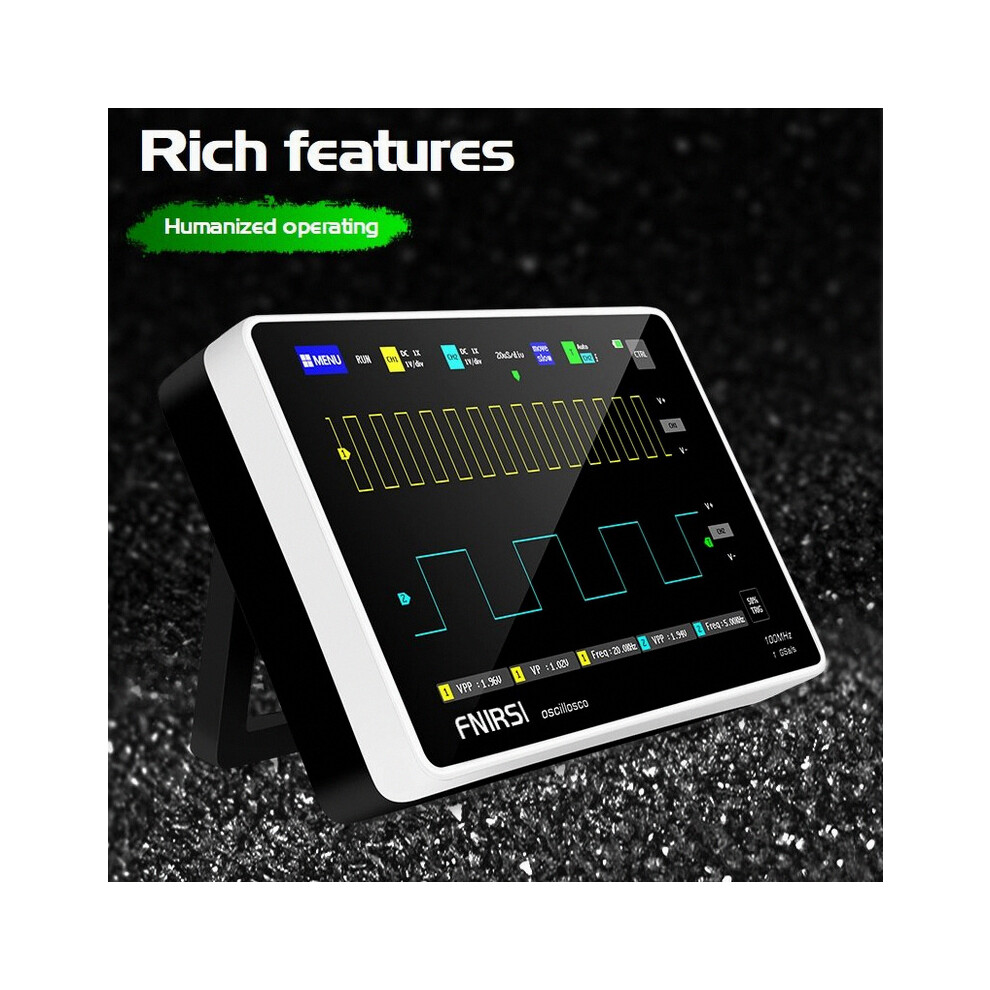

Ψηφιακός παλμογράφος tablet FNIRSI 1013D 7 ιντσών

Ψηφιακός παλμογράφος tablet FNIRSI 1013D 7 ιντσών Περιγραφή

Περιγραφή:

Το FNIRSI-1013D είναι ένας πλήρως εξοπλισμένος, εξαιρετικά πρακτικός και οικονομικός παλμογράφος επίπεδης οθόνης διπλού καναλιού που κυκλοφόρησε από την FNIRSI Compatible για τη βιομηχανία συντήρησης και Έρευνας & Ανάπτυξης. Αυτός ο παλμογράφος έχει ρυθμό δειγματοληψίας σε πραγματικό χρόνο 1GSa/s και αναλογικό εύρος ζώνης 100MHz * 2. Με πλήρη λειτουργία ενεργοποίησης (μονή / κανονική / αυτόματη), μπορεί να χρησιμοποιηθεί ελεύθερα για συμβατά περιοδικά αναλογικά σήματα ή μη περιοδικά ψηφιακά σήματα. Η ενσωματωμένη μονάδα προστασίας υψηλής τάσης μπορεί να ανεχθεί συνεχή τάση έως και 400V.

Χαρακτηριστικά:

1: Έξυπνη προστασία από εγκαύματα, 1X Μπορεί να αντέξει τάση αντοχής έως και 400V

2: Αναλογικό εύρος ζώνης 100MHz @ ρυθμός δειγματοληψίας 1GSa/s (1X = 5MHz, 10X = 100MHz)

3: Πλήρως εξοπλισμένη έγχρωμη οθόνη TFT LCD 7 ιντσών με ανάλυση 800 * 480 με φωτεινά χρώματα και υψηλή αντίθεση

4: Χωρητική οθόνη αφής, η ίδια με τη λειτουργία αφής των σύγχρονων κινητών, δεν είναι μια οθόνη αφής αντίστασης με παλιά λειτουργία καρφιών

5: Υψηλό εύρος τάσης μέτρησης, 1X μπορεί να μετρήσει 0 ~ 40 V, 10X μπορεί να μετρήσει 0 ~ 400V, 100X μπορεί να μετρήσει 0 ~ 4000V

6: Έως 12 Μέτρηση παραμέτρων: VPP, VP, Vmax, Vmin, Vavg, Vrms, Συχνότητα, Duty+, Duty-, Χρόνος+, Χρόνος-, Περίοδος

7: Λειτουργία μέτρησης δρομέα, είναι βολική η χειροκίνητη μέτρηση της περιόδου, της συχνότητας και της τάσης

8: Πλήρης λειτουργία ενεργοποίησης (μονή, κανονική, αυτόματη)

9: Ανά πάσα στιγμή, η οθόνη waveCompatible (λειτουργία αναστολής) παγώνει

10: Εξοπλισμένο με υψηλής απόδοσης λειτουργία AUTO με ένα κουμπί

11: Αποθήκευση και λήψη στιγμιότυπου οθόνης με ένα κουμπί waveCompatible

12: Ενσωματωμένος χώρος αποθήκευσης 1GB, μπορεί να αποθηκεύσει έως και 1000 στιγμιότυπα οθόνης

1000 σύνολα δεδομένων waveCompatible

13: Ισχυρός διαχειριστής εικόνων waveCompatible που υποστηρίζει περιήγηση σε μικρογραφίες, προβολή, λεπτομερή προβολή, περιστροφή σελίδας, διαγραφή και ζουμ waveCompatible μέσα, σμίκρυνση, μετακίνηση, κ.λπ.

14: Εξοπλισμένο με μια διεπαφή USB, η οποία μπορεί να συνδεθεί σε έναν υπολογιστή για να μοιραστεί τα στιγμιότυπα οθόνης του με τον υπολογιστή, κάτι που είναι βολικό. Συμβατή δευτερογενής ανάλυση

15: Η λειτουργία γραφικής απεικόνισης Lissajous figures μπορεί να χρησιμοποιηθεί για τον προσδιορισμό του πλάτους, της συχνότητας και της αντίθεσης φάσης δύο ομάδων σημάτων

16: Λειτουργία απεικόνισης FFT, μπορεί να αναλύσει τα φασματικά χαρακτηριστικά του σήματος

17: Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου 6000mAh, Πλήρως φορτισμένη. Συμβατό με 4 ώρες συνεχούς χρήσης στην υψηλότερη φωτεινότητα οθόνης

18: Τεχνολογία συμπίεσης μνήμης, συμβατή με κύματα, η ανανέωση της οθόνης δεν τρεμοπαίζει

19: Ρύθμιση φωτεινότητας οθόνης

20: Ρύθμιση φωτεινότητας πλέγματος φόντου

21: εύκολο στη μεταφορά

Προδιαγραφές:

Αναλογικό εύρος ζώνης: 100MHz * 2

Αριθμός Καναλιών: 2 κανάλια

Μέγιστος ρυθμός δειγματοληψίας σε πραγματικό χρόνο: 1GSa/s

Κάθετη ευαισθησία: 50 mV/div ~ 500 V/div

Οριζόντιο εύρος βάσης χρόνου: 50S/div ~ 10nS/div

Μέγιστη τάση δοκιμής: 40 V (1X αισθητήρας), 400 V (10X αισθητήρας)

Βάθος αποθήκευσης: 240Kbit

Αντίσταση εισόδου: 1M

Ακρίβεια ADC: 8bits

Λειτουργία σύζευξης: AC/DC

Λειτουργία ενεργοποίησης: Μονή, Κανονική, Αυτόματη

Άκρη ενεργοποίησης: Άνοδος/Κάθοδος

Εξωτερική τάση ενεργοποίησης 0 - 40 V

Οθόνη: 7 ίντσες - 800*480

Λειτουργία: Χωρητική οθόνη αφής

χειρονομία

Θύρες επέκτασης: Εξαγωγή εικόνας USB

Τροφοδοτικό: Μπαταρία λιθίου 6000 mAh

Μέγεθος: 184mm x 124mm x 50mm

Συνολικό βάρος: 650g

Η συσκευασία περιλαμβάνει:

1 x παλμογράφο FNIRSI-1013D

2 x αντίστοιχοι αισθητήρες 100MHz (1X και 10X)

1 x φορτιστής 5V/2A (περιλαμβάνει γραμμή δεδομένων USB)

1 x εγχειρίδιο χρήστη (αγγλικά)

Λεπτομέρειες εικόνας:"
