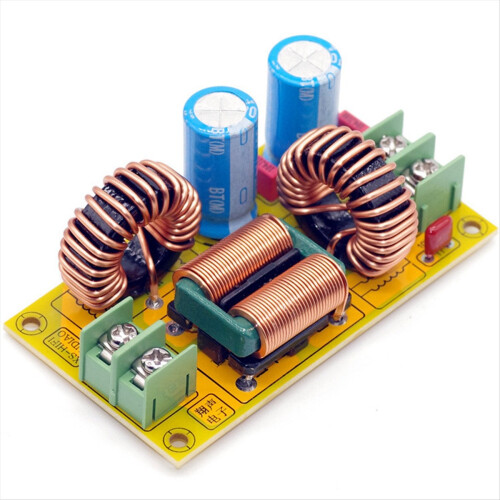

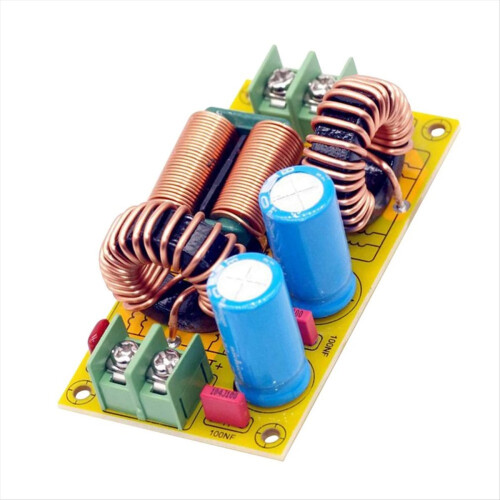

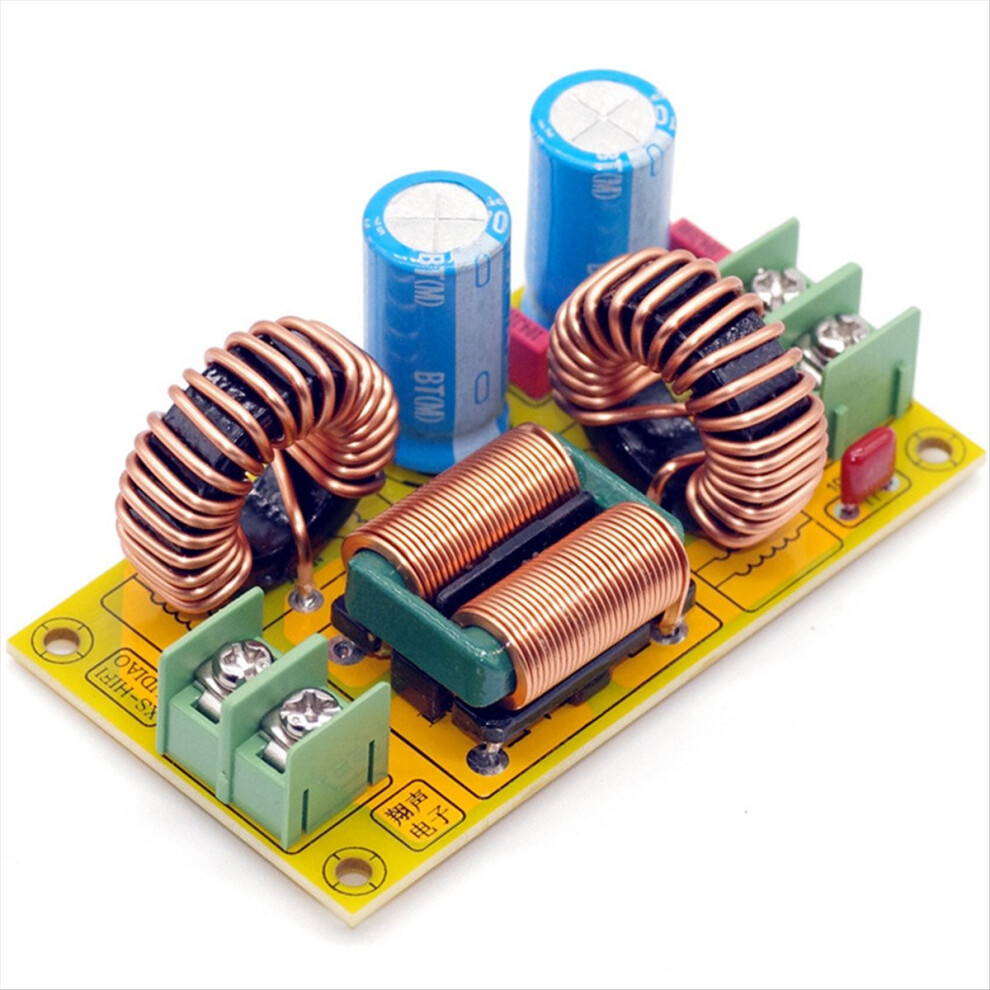

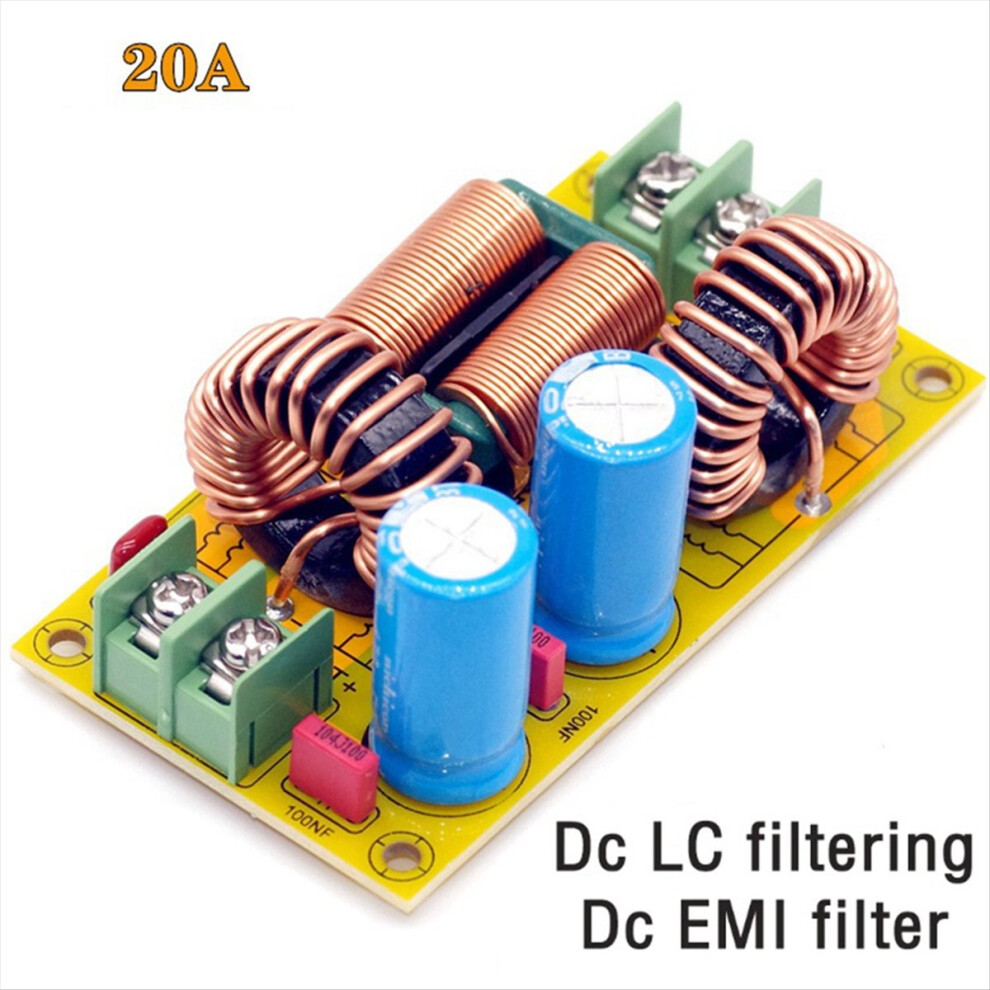

Φίλτρο ηλεκτρομαγνητικών παρεμβολών 20A DC LC για αυτοκίνητο 12V 24V 48V

Φίλτρο ηλεκτρομαγνητικών παρεμβολών 20A DC LC για αυτοκίνητο 12V 24V 48V Περιγραφή

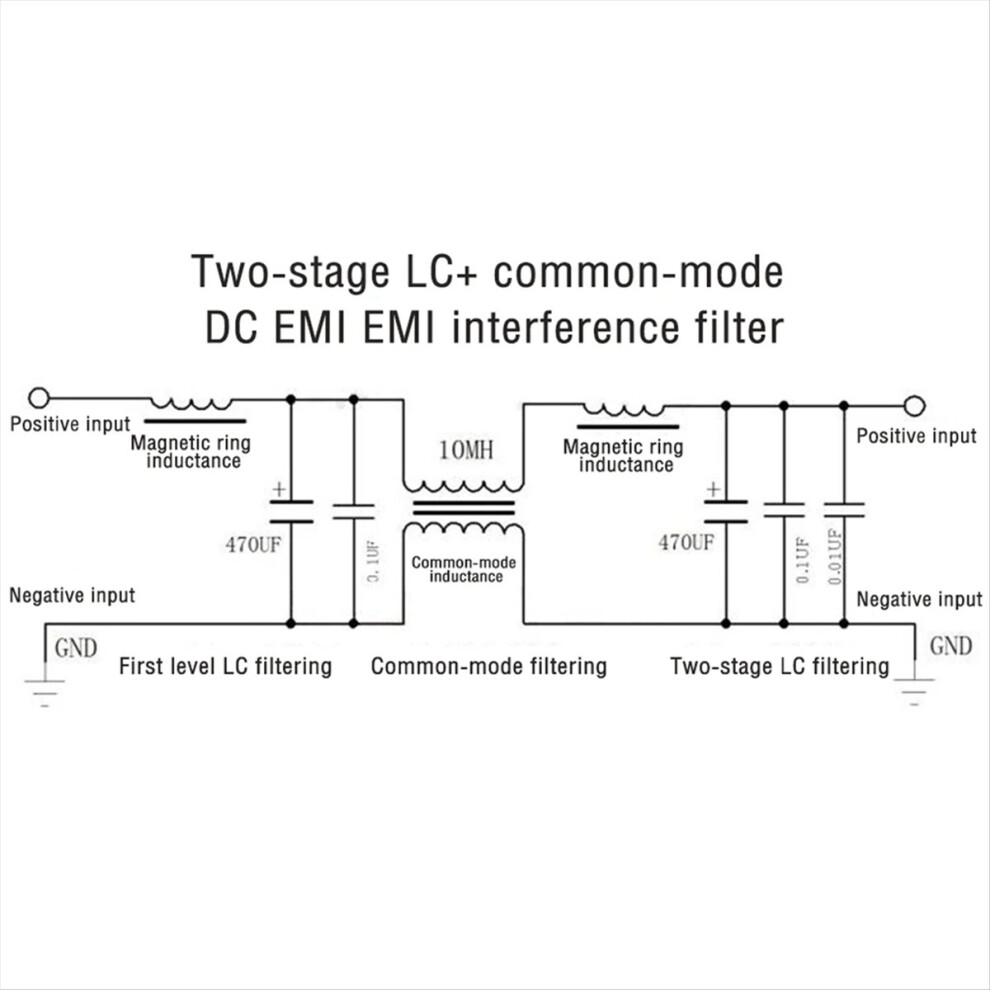

Περιγραφή: Εισαγωγή στο κύκλωμα φίλτρου ισχύος DC: Το κύκλωμα αποτελείται από τρία μέρη: το πρώτο μέρος είναι ένα πρωτεύον κύκλωμα φίλτρου LC, το δεύτερο μέρος είναι ένα φίλτρο κοινής λειτουργίας και το τρίτο μέρος είναι ένα δευτερεύον κύκλωμα φίλτρου LC.
Το φίλτρο LC, κοινώς γνωστό ως παθητικό φίλτρο, είναι μια παραδοσιακή συσκευή αντιστάθμισης αρμονικών ισχύος DC που αποτελείται από επαγωγή και χωρητικότητα, η οποία μπορεί να φιλτράρει τις αρμονικές στην παροχή ρεύματος μία ή περισσότερες φορές και να καθαρίζει την παροχή ρεύματος DC.
Το φιλτράρισμα κοινής λειτουργίας μπορεί να αντιμετωπίσει το πρόβλημα της ταχείας παροδικής παρεμβολής παλμών ομάδας με συχνότητα επανάληψης αρκετών χιλιάδων hertz σε ορισμένες τοποθεσίες χρηστών και μπορεί να παίξει κατασταλτικό ρόλο.

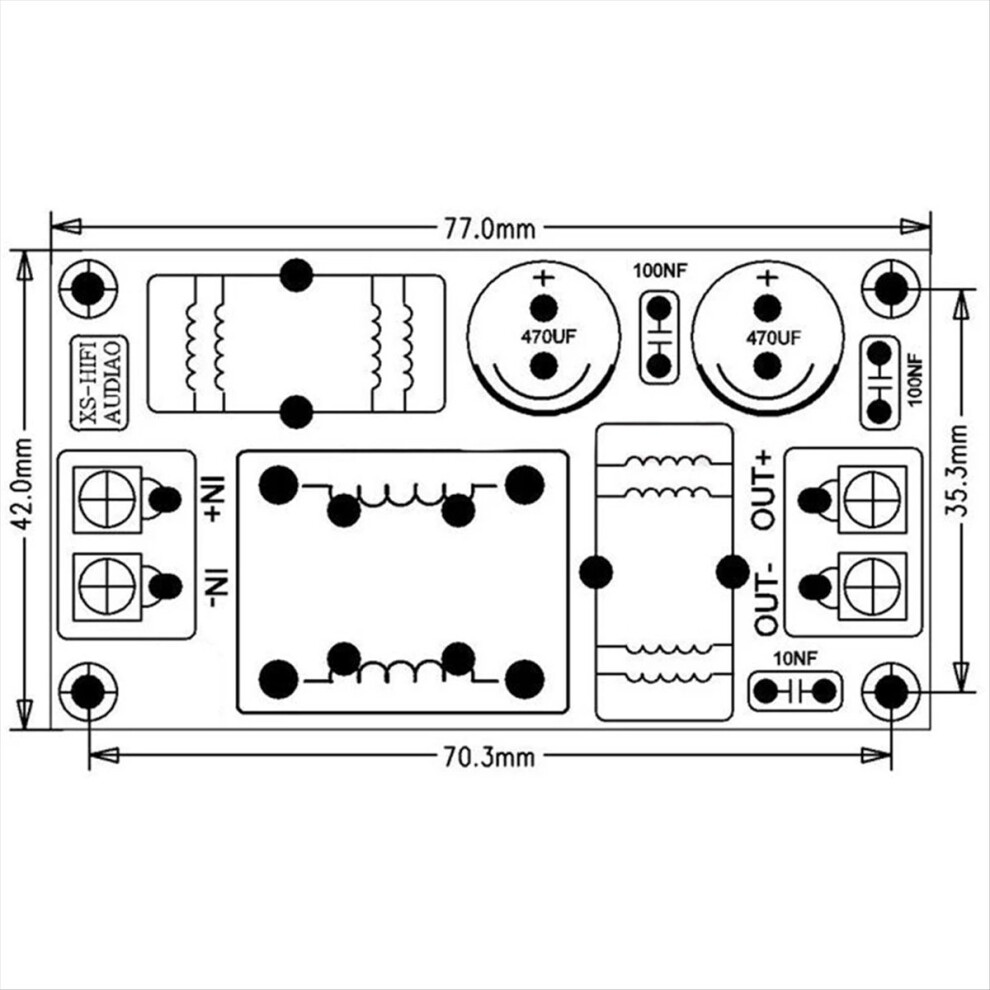

Η προδιαγραφή PCB είναι FR4 42X77X1.6MM, με τον μικρότερο σχεδιασμό για κυκλώματα υψηλού ρεύματος και σύντομες διαδρομές, που μπορούν να αντέξουν υψηλότερα ρεύματα και να ελαχιστοποιήσουν τις εξωτερικές παρεμβολές.
Οι εξοπλισμένοι επαγωγείς διατίθενται σε προδιαγραφές: 20A.

Χαρακτηριστικά: 1. Μικροί και εξαιρετικοί
2. Αξιόπιστη απόδοση
3. Χαμηλή κατανάλωση
4. Ευρύ φάσμα χρήσης
5. Σχεδιασμός με τον μικρότερο δυνατό χρόνο για γραμμές μεταφοράς υψηλού ρεύματος.
Προδιαγραφές:
Είσοδος: Το DC δεν πρέπει να υπερβαίνει τα 50V (ο ηλεκτρολυτικός πυκνωτής μπορεί να αντικατασταθεί για ανύψωση σε υψηλότερη τάση)
Έξοδος: DC
Ρεύμα: 20A
Πλακέτα κυκλώματος: πλακέτα διπλής όψης από fiberglass FR4
Ηλεκτρολυτικός πυκνωτής: 50V Κατανάλωση 470UF 2 τεμάχια
Πυκνωτής λεπτής μεμβράνης: 100NF 2 τεμάχια 470 PF 1 τεμάχιο
Αυτεπαγωγή μαγνητικού δακτυλίου: δοσολογία 2 τεμάχια, (το σίδηρο-πυρίτιο-αλουμίνιο είναι για υψηλό ρεύμα 20A),
Αυτεπαγωγή κοινής λειτουργίας. Χρήση: 1 ΤΕΜ., (επίπεδος χαλκός με υψηλό ρεύμα 20A)
Πρίζα: Πρίζα 7.62, 2PIN, 3PIN, 1 ΤΕΜ. έκαστη
Αυτή η μονάδα είναι κατάλληλη για την εξάλειψη πηγών τροφοδοσίας DC με ηλεκτρομαγνητικές παρεμβολές και μπορεί να εφαρμοστεί σε κυκλώματα DC με ισχυρές ηλεκτρομαγνητικές παρεμβολές σε αυτοκίνητα, μοτοσικλέτες και άλλες βιομηχανίες.
σημείωση: Σε διαφορετικές παρτίδες, η εμφάνιση/χρώμα του ηλεκτρονικού εξαρτήματος στο προϊόν μπορεί να διαφέρει, αλλά η λειτουργία είναι η ίδια, δεν επηρεάζει τη χρήση
Υλικό: PCB + ηλεκτρονικά εξαρτήματα
χρώμα: Κίτρινο

Περιεχόμενα συσκευασίας:
1 x Φίλτρο

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
