Ενεργή μικρή μαγνητική κεραία βρόχου ευρείας ζώνης 50K-500MHz

Ενεργή μικρή μαγνητική κεραία βρόχου ευρείας ζώνης 50K-500MHz Περιγραφή

1. Βελτιωμένη Απόδοση: Αυτή η συμπαγής ενεργή μικρή μαγνητική κεραία βρόχου έχει σχεδιαστεί για να παρέχει βέλτιστα αποτελέσματα. Με εύρος συχνοτήτων από 50kHz έως 500MHz, παρέχει εξαιρετικές δυνατότητες λήψης για ένα ευρύ φάσμα σημάτων. 2. Εξαρτήματα υψηλής ποιότητας: Ενώ η ενεργή κεραία βρόχου βραχέων κυμάτων δεν περιλαμβάνει γραμμική τροφοδοσία 12V, συνιστάται να αγοράσετε ξεχωριστά μια υψηλής ποιότητας τροφοδοσία. Έτσι, η κεραία λειτουργεί στο έπακρο και μεγιστοποιεί την απόδοση.
3. Ευέλικτος Σχεδιασμός: Η κεραία ραδιοφώνου πλήρους ζώνης αποτελείται από μια επάνω πλακέτα jumper, μια πλακέτα ενισχυτή μικρού βρόχου, ένα πηνίο μικρού βρόχου, μια γραμμή τροφοδοσίας και μια γραμμική τροφοδοσία 12V. Η επάνω πλακέτα jumper και ο μικρός βρόχος διαθέτουν εναλλάξιμες πλακέτες ενισχυτή, επιτρέποντας διαφορετικές διαμορφώσεις που ταιριάζουν στις ανάγκες σας.
4. Βελτιωμένη Ενίσχυση Σήματος: Ο βρόχος μέσα στη δομή της ενεργής μικρής μαγνητικής κεραίας βρόχου παρέχει διπλάσια αύξηση τάσης από έναν κανονικό βρόχο, ενισχύοντας τη λήψη σήματος. Ο βρόχος θωράκισης μειώνει αποτελεσματικά τις παρεμβολές που προκαλούνται από τα περιβάλλοντα ηλεκτρικά πεδία, όπως η στατική εκκένωση. Ο μη θωρακισμένος βρόχος προσφέρει μια απλοποιημένη δομή.

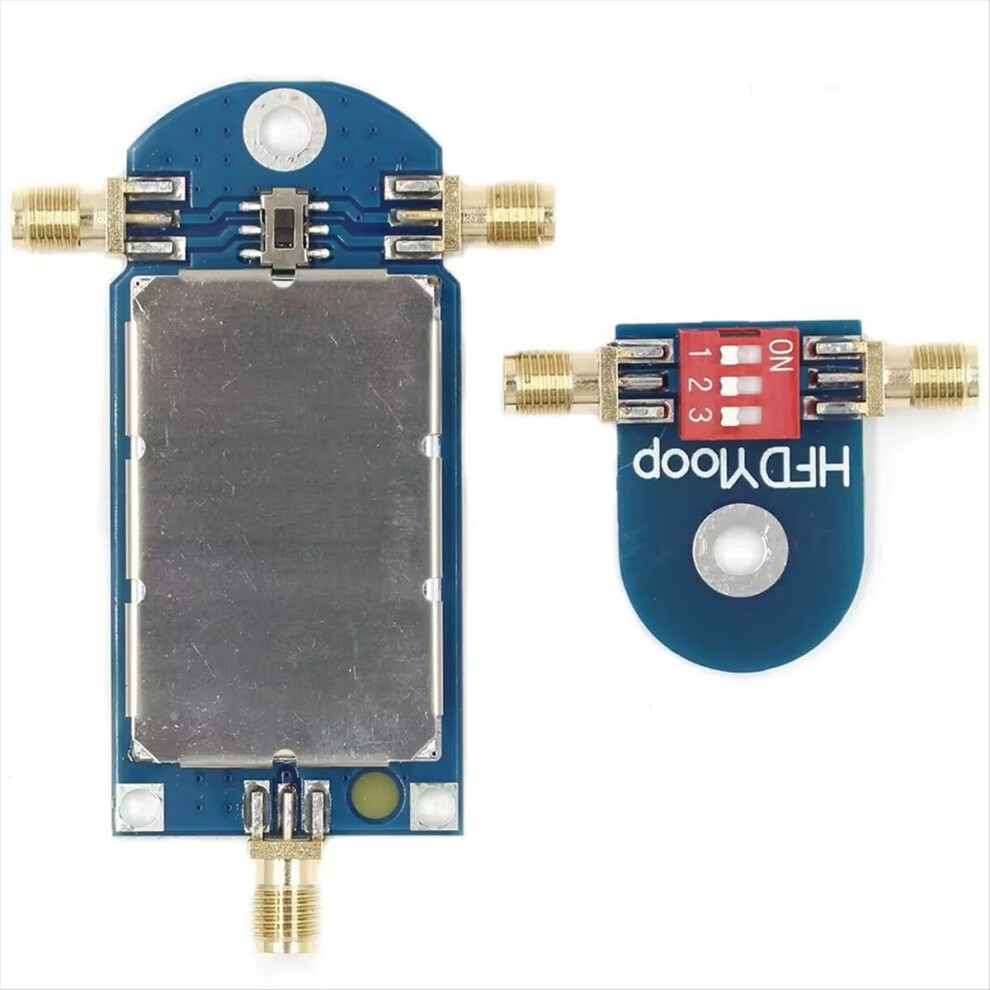

Η μικρή κεραία βρόχου (hfdloop) είναι μια μικρή κεραία λήψης πλήρους ζώνης με ενεργό μαγνητικό πεδίο, με εύρος συχνότητας λήψης από 50kHz έως 500MHz, αποτελείται κυρίως από την επάνω πλακέτα jumper, την πλακέτα ενισχυτή μικρού βρόχου, το πηνίο μικρού βρόχου, τον τροφοδότη, τη γραμμή τροφοδοσίας και την γραμμική τροφοδοσία 12V, εκ των οποίων η επάνω πλακέτα jumper και η πλακέτα ενισχυτή μικρού βρόχου έχουν πολλά σετ διακοπτών
Με τη ρύθμιση της θέσης των διακοπτών μπορεί να επιτευχθεί η μικρή κεραία βρόχου διαφορετικών δομών, εκ των οποίων ο βρόχος μπορεί να επιτύχει την κανονική μικρή κεραία βρόχου, ο βρόχος μπορεί να επιτύχει την κανονική μικρή κεραία βρόχου.

Ο δακτύλιος μπορεί να επιτύχει διπλάσια αύξηση τάσης από έναν κανονικό μικρό δακτύλιο. Ο δακτύλιος θωράκισης ηλεκτρικού πεδίου μπορεί να μειώσει αποτελεσματικά τις παρεμβολές που προκαλούνται από το ηλεκτρικό πεδίο του περιβάλλοντος περιβάλλοντος, όπως η ηλεκτροστατική εκκένωση κ.λπ. Η δομή του μη θωρακισμένου δακτυλίου είναι απλή και ο μικρός δακτύλιος στο σύνολό του μπορεί να αντικατασταθεί από ένα παχύτερο σύρμα, το μέγεθος της τροποποίησης είναι απλό και εύκολο στην εγκατάσταση.
Τεχνικοί δείκτες κεραίας μικρού δακτυλίου:
Εύρος συχνότητας λήψης: 50kHz έως 500MHz
Κέρδος: 17dB@10MHz
Θόρυβος εξόδου: -125dBm(@10MHz, =100Hz)
P1dB: +15.5dBm@10MHz
OIP3: +38dBm@10MHz
Τάση τροφοδοσίας: 9V έως 12V
Ρεύμα τροφοδοσίας: 130mA έως 150mA
Διεπαφή κεραίας: SMA(M)
Σύνδεση εξόδου: SMA(F)
Μοντέλο ομοαξονικού καλωδίου μικρού δακτυλίου: RG402
Μικρός δακτύλιος Απώλεια ομοαξονικού καλωδίου: 0,145dB/m
Γραμμικό μήκος κεραίας μικρού δακτυλίου: 60cm
Μέγεθος: 60 x 45 x 18MM/2,36x1,77x0,71 ίντσες
Χρώμα: Μπλε
Υλικό: PCB

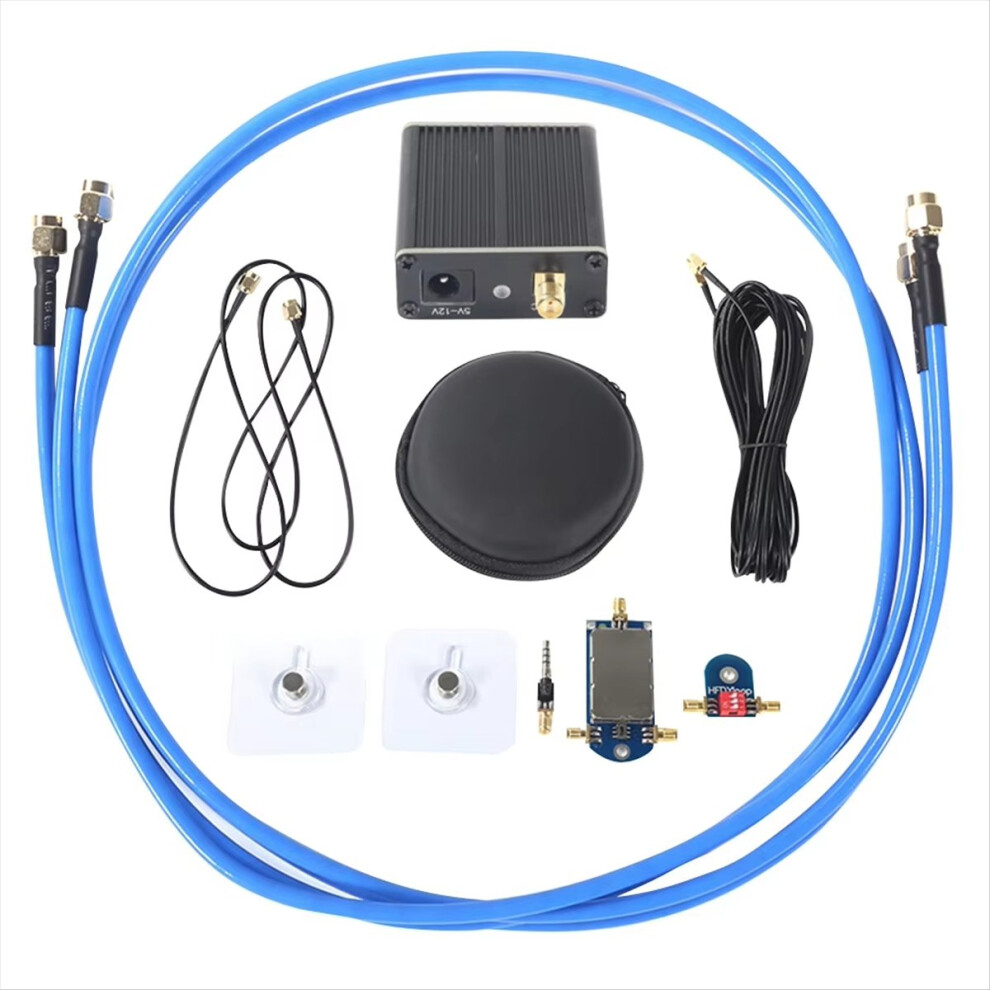

Περιεχόμενα συσκευασίας:
1 x Πλακέτα ενισχυτή κεραίας μικρού βρόχου
1 x Καλώδιο προσαρμογέα υποδοχής ακουστικών
1 x Πάνω πάνελ σύνδεσης
2 x Πηνία μικρού βρόχου (ομοαξονικό καλώδιο RG402)
1 x Γραμμή τροφοδοσίας 7 μέτρων
1 x Καλώδιο τροφοδοσίας 1 μέτρου
2 x Αυτοκόλλητα άγκιστρα
1 x Τσάντα αποθήκευσης EVA

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
