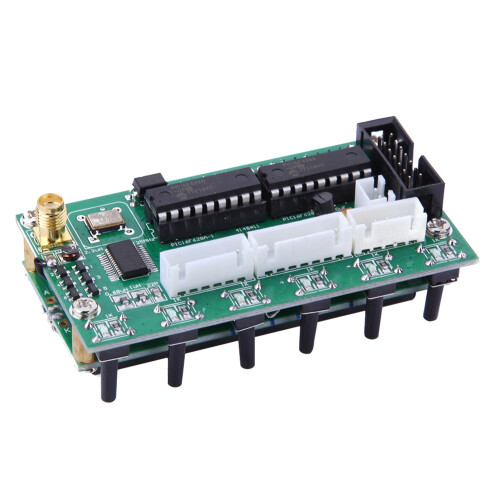

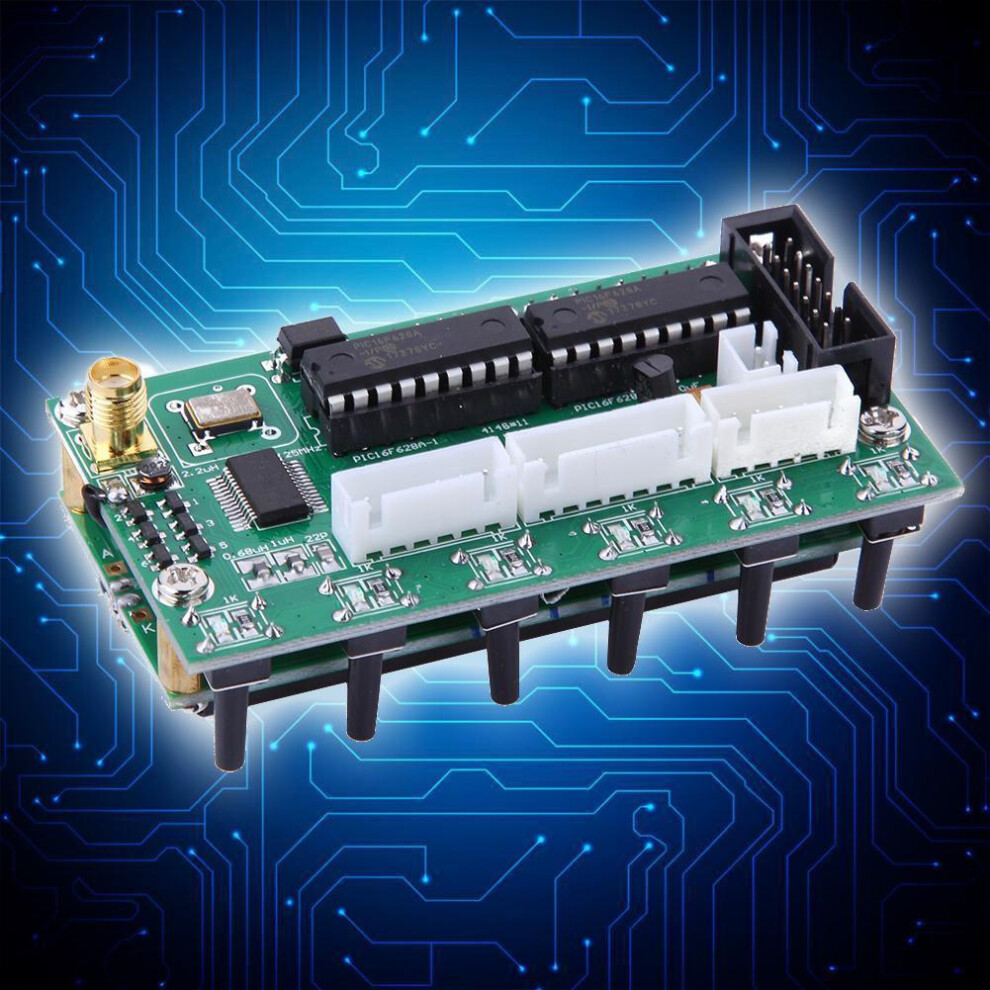

Ψηφιακή μονάδα γεννήτριας σήματος DDS με συχνότητα LCD 0-55MHz AD9850

Ψηφιακή μονάδα γεννήτριας σήματος DDS με συχνότητα LCD 0-55MHz AD9850 Περιγραφή

1. Υποστηρίζει συνεχή ρύθμιση 0-55MHz σε βήμα 1Hz.
2. Αυτή η γεννήτρια έχει ρύθμιση τάσης 78L05. Ρεύμα εισόδου στα 200MA, τάση εισόδου 8-9V θα ήταν η ιδανική τάση.
3. Η τάση εισόδου 12V μπορεί να χρησιμοποιηθεί μόνο για δοκιμές μικρής διάρκειας, διαφορετικά θα προκληθεί θερμότητα στην πλακέτα.
4. Συνδέστε τα 5p/6p στον κωδικοποιητή όπως φαίνεται στη φωτογραφία. Τα 7p του μεσαίου τμήματος συνδέονται στην είσοδο ψηφιακής μήτρας. Τα 14p (8V GND) είναι τροφοδοτικό 8V από την κύρια πλακέτα.
5. Εάν τροφοδοτείται από την κύρια πλακέτα, το DDS δεν χρειάζεται τροφοδοσία ρεύματος.

Τα 1-6 αντιστοιχούν σε 6 ζώνες συχνοτήτων: (3.8, 7, 9, 14, 18 ή 21, 27 ή 29).
Οι τρεις επιλογές λειτουργίας είναι οι USB και CW.
Το DT είναι σήμα από την κύρια πλακέτα.
Πλήκτρα και διεπαφές σύνδεσης:
ENC: Διακόπτης κωδικοποιητή
: Διακόπτης για λειτουργία μνήμης
VFO: Μεταφορά από VFO A σε VFO B ή από VFO B σε VFO A.
SSB: Αλλαγή λειτουργίας: κυκλοφορία από USB, LSB, AM, CW και ούτω καθεξής...
: Μικρορύθμιση στη συχνότητα λήψης
CAL: Ορισμός λειτουργιών
Τα KB-1 και KB-2 έχουν κοινό κοινό ακροδέκτη, αλλά δεν είναι GND
Προδιαγραφές:
Οθόνη: LCD 1602
Τάση εισόδου: DC 8V-9V
Ρεύμα εισόδου: 200mA
Εύρος συχνότητας: 0-55MHz
Μέγεθος προϊόντος: .80x45x30mm / 3.15x1.77x1.2in
Καθαρό βάρος: .66g / 2.32oz
Λόγω διαφορετικών παρτίδων προϊόντων, η εμφάνιση δεν επηρεάζει τη χρήση.
Χρώμα: Όπως φαίνεται
Υλικό: PC

Περιεχόμενα συσκευασίας:
1 x Ψηφιακή μονάδα γεννήτριας σήματος DDS

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
