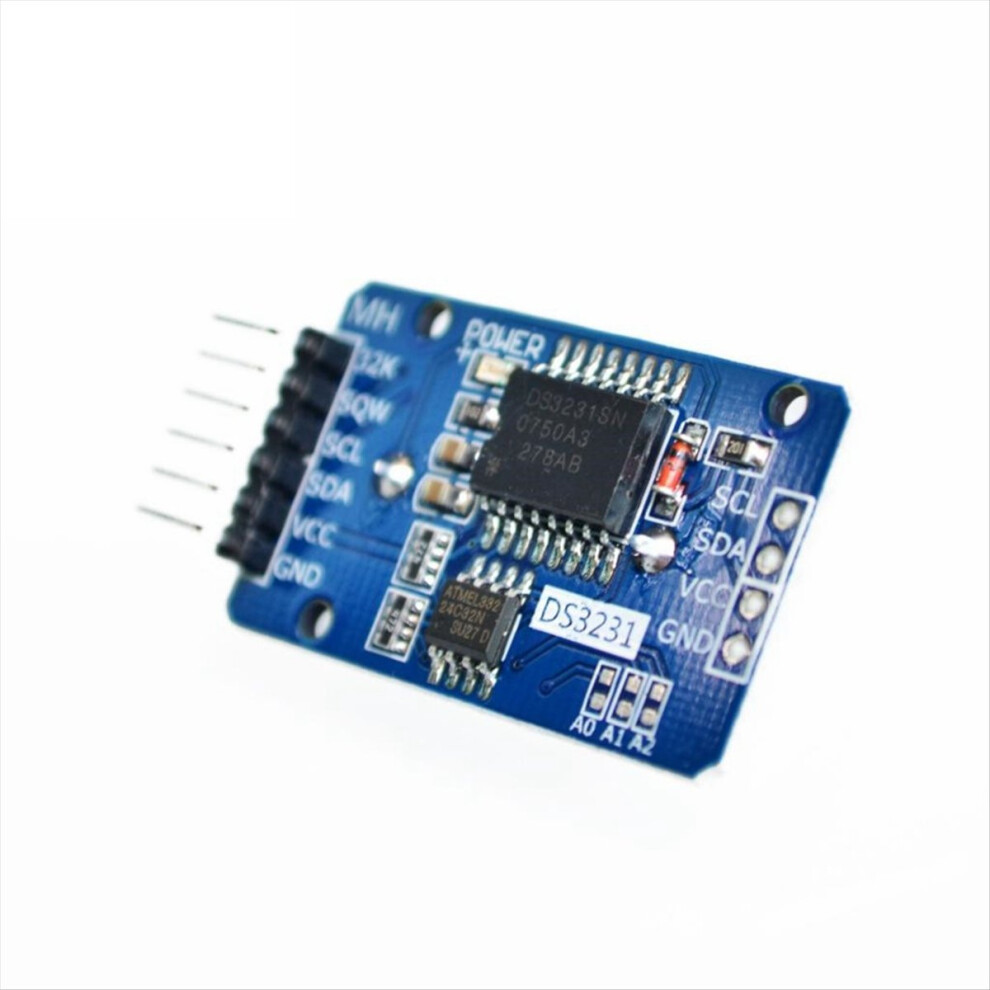

Μνήμη ρολογιού μονάδας IIC DS3231 AT24C32 Θύρα αισθητήρα θερμοκρασίας 3.3V/5V

Μνήμη ρολογιού μονάδας IIC DS3231 AT24C32 Θύρα αισθητήρα θερμοκρασίας 3.3V/5V Περιγραφή

Το DS3231 είναι ένα ρολόι χαμηλού κόστους και υψηλής απόδοσης σε πραγματικό χρόνο (Rtc) με ενσωματωμένο ταλαντωτή κρυστάλλου με αντιστάθμιση θερμοκρασίας (Tcxo) και κρύσταλλο. Η συσκευή περιέχει μια είσοδο μπαταρίας για τη διατήρηση του χρονισμού όταν διακοπεί η παροχή ρεύματος. Οι ενσωματωμένοι κρύσταλλοι βελτιώνουν τη συσκευή και μειώνουν τον αριθμό των εξαρτημάτων στις γραμμές παραγωγής.
Το S3231 διατίθεται σε εμπορικά και βιομηχανικά εύρη θερμοκρασίας και διατίθεται σε συσκευασία 16 ακίδων 30omil So. Το Rtc αποθηκεύει πληροφορίες για δευτερόλεπτα, λεπτά, ώρες, ημέρα της εβδομάδας, ημερομηνία, μήνα και έτος. Οι μήνες με λιγότερες από 31 ημέρες έχουν ρυθμιστεί αυτόματα, συμπεριλαμβανομένων των διορθώσεων για δίσεκτα έτη.
Η μορφή λειτουργίας του ρολογιού μπορεί να είναι 24ωρη ή 12ωρη με ένδειξη /Am/Pm. Παρέχει δύο προγραμματιζόμενες ειδοποιήσεις ημερολογίου και μια προγραμματιζόμενη έξοδο τετραγωνικού κύματος. Η διεύθυνση και τα δεδομένα μεταδίδονται σειριακά μέσω του αμφίδρομου διαύλου L2c. Ένα κύκλωμα αναφοράς τάσης και σύγκρισης με αντιστάθμιση θερμοκρασίας παρακολουθεί την κατάσταση Vcc, ανιχνεύει βλάβες τροφοδοσίας, παρέχει έξοδο επαναφοράς και μεταβαίνει αυτόματα σε εφεδρική τροφοδοσία όταν είναι απαραίτητο.
Η ακίδα παρακολούθησης μπορεί να χρησιμοποιηθεί ως χειροκίνητη είσοδος για τη δημιουργία επαναφοράς Mp. Εκτός από την υψηλή ακρίβεια χρονισμού, το Ds3231 διαθέτει επίσης πολλά άλλα χαρακτηριστικά που επεκτείνουν τις πρόσθετες δυνατότητες και επιλογές του κεντρικού υπολογιστή συστήματος. Η συσκευή ενσωματώνει έναν πολύ ψηφιακό αισθητήρα θερμοκρασίας, στον οποίο μπορείτε να έχετε πρόσβαση μέσω της διεπαφής * (καθώς και της ώρας). Η ακρίβεια αυτού του αισθητήρα θερμοκρασίας είναι 3C.
Το κύκλωμα ελέγχου On-Chip επιτρέπει την αυτόματη ανίχνευση τροφοδοσίας και διαχειρίζεται την εναλλαγή ισχύος μεταξύ κύριας τροφοδοσίας και εφεδρικής τροφοδοσίας (., Μπαταρία χαμηλής τάσης). Εάν χαθεί η κύρια τροφοδοσία, η συσκευή συνεχίζει να παρέχει χρονισμό και θερμοκρασία με ανεπηρέαστη απόδοση. Μια λειτουργία επαναφοράς On-Chip μπορεί να χρησιμοποιηθεί για την επανεκκίνηση του μικροεπεξεργαστή συστήματος όταν η κύρια τροφοδοσία ρεύματος επανενεργοποιηθεί ή η τιμή τάσης επιστρέψει στο αποδεκτό εύρος.

1. Άλλες συσκευές IIC μπορούν να ενσωματωθούν σε σειρά. Η διεύθυνση 24C32 μπορεί να τροποποιηθεί με βραχυκύκλωμα A0/A1/A2. Η προεπιλεγμένη διεύθυνση είναι 0X57

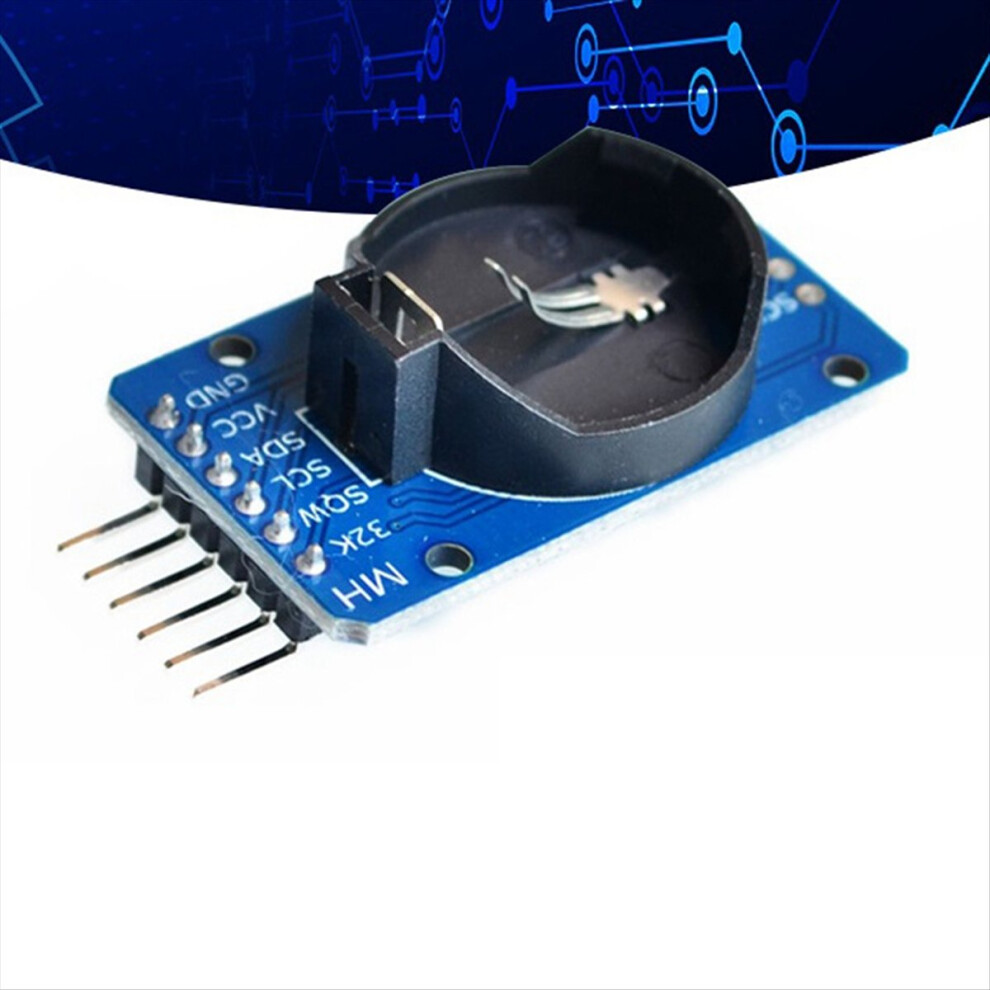

2. Απαιτείται μοντέλο μπαταρίας: Cr2032 για να λειτουργεί κανονικά το ρολόι μετά την απενεργοποίηση του συστήματος.
3. Τάση λειτουργίας: 3,3-5,5V
4. Τσιπ ρολογιού: Τσιπ υψηλού ρολογιού DS3231
5. Ακρίβεια ρολογιού: Εντός εύρους 0-40, ακρίβεια 2ppm, ετήσιο σφάλμα περίπου 1 λεπτού
6. Με λειτουργία ημερολογιακού συναγερμού
7. Προγραμματιζόμενη τετραγωνική έξοδος
8. Το ρολόι πραγματικού χρόνου παράγει δευτερόλεπτα, λεπτά, ώρες, ημέρα της εβδομάδας, ημερομηνία, μήνα και έτος και παρέχει αντιστάθμιση που ισχύει έως το 2100.
9. Το τσιπ διαθέτει τον δικό του αισθητήρα θερμοκρασίας με ακρίβεια 3C.
10. Τσιπ μνήμης: At24c32 (Χωρητικότητα αποθήκευσης 32k)
11. Διεπαφή διαύλου, υψηλή ταχύτητα μετάδοσης 400khz (όταν η τάση λειτουργίας είναι 5V)
Οδηγίες καλωδίωσης (λαμβάνοντας ως παράδειγμα το R3):
SCL-A5
SDA-A4
VCC-5V
GND-GND
Σημείωση: Διαφορετικές παρτίδες ενδέχεται να έχουν διαφορές στην εμφάνιση, το χρώμα και τους τυπωμένους χαρακτήρες του προϊόντος, οι οποίες δεν επηρεάζουν τη χρήση
Χρώμα: Όπως φαίνεται
Υλικό: PCB

Περιεχόμενα συσκευασίας:
1 * Μονάδα DS3231

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
