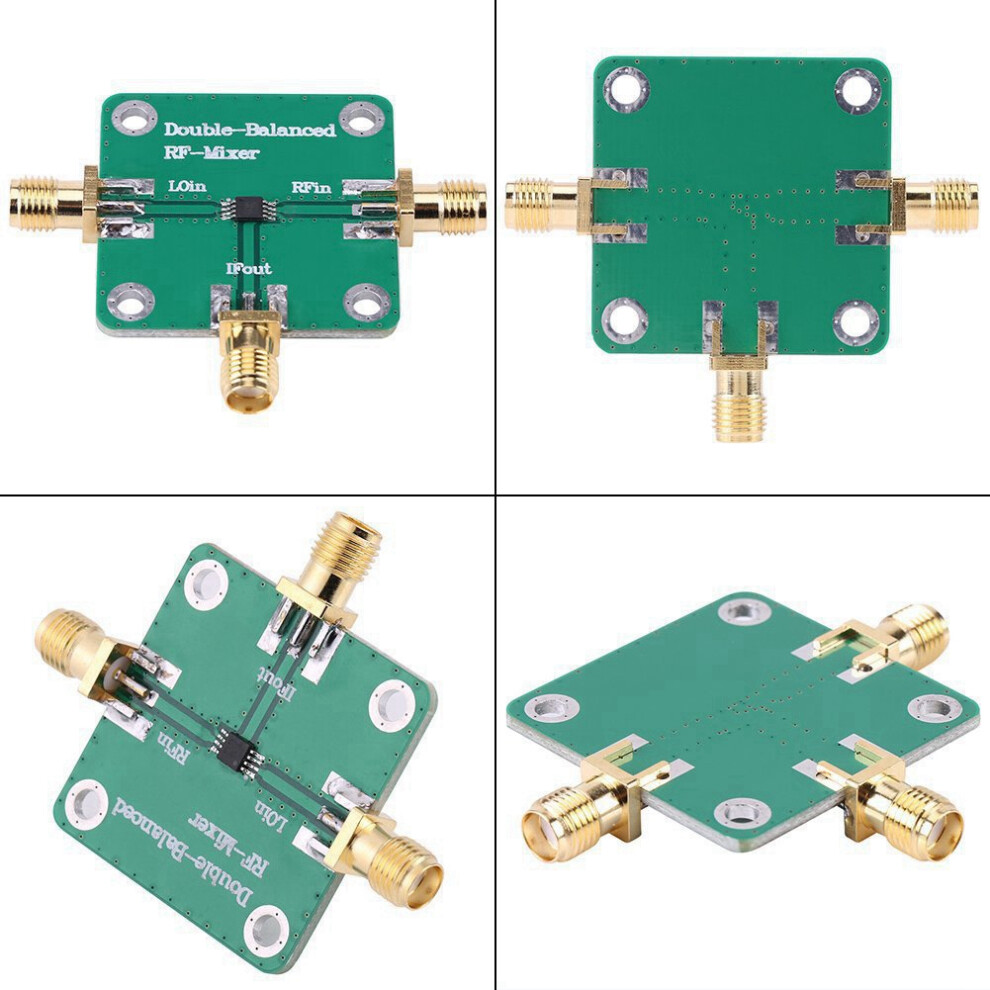

Μετατροπέας συχνότητας διπλού ισορροπημένου μίκτη RF για φούρνο μικροκυμάτων

Μετατροπέας συχνότητας διπλού ισορροπημένου μίκτη RF για φούρνο μικροκυμάτων Περιγραφή

1. Μετατροπή προς τα κάτω δέκτη μικροκυμάτων RF
2. Εσωτερική σύνθεση διπλής ισορροπημένης διόδου μικροκυμάτων, υψηλή αξιοπιστία
3. Υψηλή απόδοση μετατροπής: απώλεια 8,5dB
4. Υψηλή απομόνωση μεταξύ τοπικού ταλαντωτή και εισόδου RF: 25dB

Τεχνικοί δείκτες:
1. Τροφοδοσία: παθητικός μίκτης (δεν απαιτείται τροφοδοτικό)
2. Είσοδος RF: 4,5-9,0GHz
3. Έξοδος IF: DC-2,5GHz
4. Απώλεια μετατροπής συχνότητας: 8,5dB
5. Αριθμός θορύβου: 8,5dB (SSB)
6. Είσοδος τοπικού ταλαντωτή: 13dBm
7. Απομόνωση θύρας:
Τοπικός ταλαντωτής προς RF: 25dB (τυπική)
Τοπικός ταλαντωτής προς IF: 25dB (τυπική)
8. Υψηλή είσοδος 1P3: 21dBm
9. Υψηλή είσοδος P1dB: 10dBm
10. Τύπος σύνδεσης: τυπικό θηλυκό SMA (εξωτερική βίδα και εσωτερική οπή)
Χρήση:
1. Είσοδος RF: Θύρα RFin
2. Είσοδος τοπικού ταλαντωτή: Θύρα LOin (συνιστώμενη ισχύς σήματος +13dBm)
3. Έξοδος ενδιάμεσης συχνότητας: Θύρα IFout
4. Τροφοδοσία ρεύματος: Αυτός ο μετατροπέας είναι μια παθητική συσκευή και δεν απαιτεί τροφοδοσία ρεύματος
Απόλυτη μέγιστη τιμή (μπορεί να προκαλέσει φυσική ζημιά στη συσκευή και δεν μπορεί να αποκατασταθεί):
Μέγιστη τιμή εισόδου τοπικού ταλαντωτή RF: 13dBm
Μέγιστη είσοδος τοπικού ταλαντωτή: 27dBm (0,5W)
Σημείωση:
Δεν περιλαμβάνεται οδηγός εγκατάστασης, σας συνιστούμε ανεπιφύλακτα να αναζητήσετε επαγγελματική εγκατάσταση.
Ελέγξτε όσο το δυνατόν περισσότερο για να βεβαιωθείτε ότι το προϊόν είναι αυτό που χρειάζεστε.
Συμβουλές: Το προϊόν ενδέχεται να ενημερώνεται συνεχώς. Λόγω διαφορετικών παρτίδων, το πραγματικό προϊόν ενδέχεται να έχει μικρές διαφορές ή διαφορές χρώματος, οι οποίες δεν επηρεάζουν τη χρήση.
Χρώμα: Όπως φαίνεται
Υλικό: PCB

Περιεχόμενα συσκευασίας:
1 * Μονάδα ανάμειξης RF

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν αλλοίωση του χρώματος του προϊόντος σε Η εικόνα είναι λίγο διαφορετική από την πραγματική. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
