Ενότητα επεξεργασίας δεδομένων εκπομπής Si4703 FM Tuner Evaluation Board

Ενότητα επεξεργασίας δεδομένων εκπομπής Si4703 FM Tuner Evaluation Board Περιγραφή

Το Si4703-C είναι ένα πλήρες σύστημα δέκτη δέκτη FM από είσοδο ραδιοφώνου FM έως στερεοφωνική έξοδο. Ένας ψηφιακός επεξεργαστής είναι ενσωματωμένος στο τσιπ για να χειρίζεται τις λειτουργίες συγχρονισμού μπλοκ αποκωδικοποίησης συμβόλων, ανίχνευσης σφαλμάτων και διόρθωσης σφαλμάτων που απαιτούνται από το σύστημα μετάδοσης δεδομένων ραδιοφώνου (RBDS).
Ο δέκτης FM χρησιμοποιεί έναν μίκτη για να μειώσει το σήμα RF σε χαμηλή ενδιάμεση συχνότητα, μειώνοντας έτσι τις πρόσθετες συσκευές περιφερειακού κυκλώματος. Ο αυτόματος έλεγχος συχνότητας (AFC) προσαρμόζει τον ταλαντωτή που ελέγχεται από την τάση για να παράγει ένα ορθογώνιο τοπικό σήμα στον μείκτη. Η έξοδος του ορθογώνιου μείκτη ενισχύεται, φιλτράρεται και ψηφιοποιείται από έναν μετατροπέα αναλογικού σε ψηφιακό υψηλής ανάλυσης (ADC).
Η επεξεργασία ψηφιακού σήματος () μπορεί να εκτελέσει επιλογή καναλιού, αποδιαμόρφωση FM και στερεοφωνική επεξεργασία ήχου. Το εσωτερικό κύκλωμα αυτόματου ελέγχου απολαβής (AGC) ελέγχει την απολαβή του ενισχυτή χαμηλού θορύβου (LNA) σε πιο ευαίσθητο και πιο ισχυρό στην καταστολή θορύβου.
Ο ενσωματωμένος ρυθμιστής στο τσιπ μπορεί να συνδεθεί απευθείας με την μπαταρία και η υποδοχή ακουστικών μπορεί να χρησιμοποιηθεί ως κεραία λήψης ραδιοσυχνοτήτων με την εισαγωγή ακουστικών. Αυτή η προηγμένη αρχιτεκτονική έχει ανώτερη απόδοση σε σύγκριση με τις παραδοσιακές αναλογικές αρχιτεκτονικές.
Η μονάδα διαθέτει επίσης στερεοφωνικό ενισχυτή ισχύος 150 mW με θερμική προστασία και προστασία βραχυκυκλώματος και υποδοχή ακουστικών 3,5 mm. Όταν συνδέεται σε έναν μικροελεγκτή, μπορεί να ελέγχει την ένταση του ήχου, να αναζητά αυτόματα κανάλια με μη αυτόματο τρόπο, να πραγματοποιεί σίγαση μέσω λογισμικού ή υλικού και να μετράει την ισχύ του σήματος.

Όνομα προϊόντος: Πίνακας ανάπτυξης δέκτη ραδιοφώνου
Εύρος συχνοτήτων FM: 76-108MHZ
Προγραμματιζόμενη απο-έμφαση: 50us/>Θερμοκρασία ανά 70 us
Χρώμα:Όπως φαίνεται
Υλικό:PCB

Περιεχόμενα συσκευασίας:

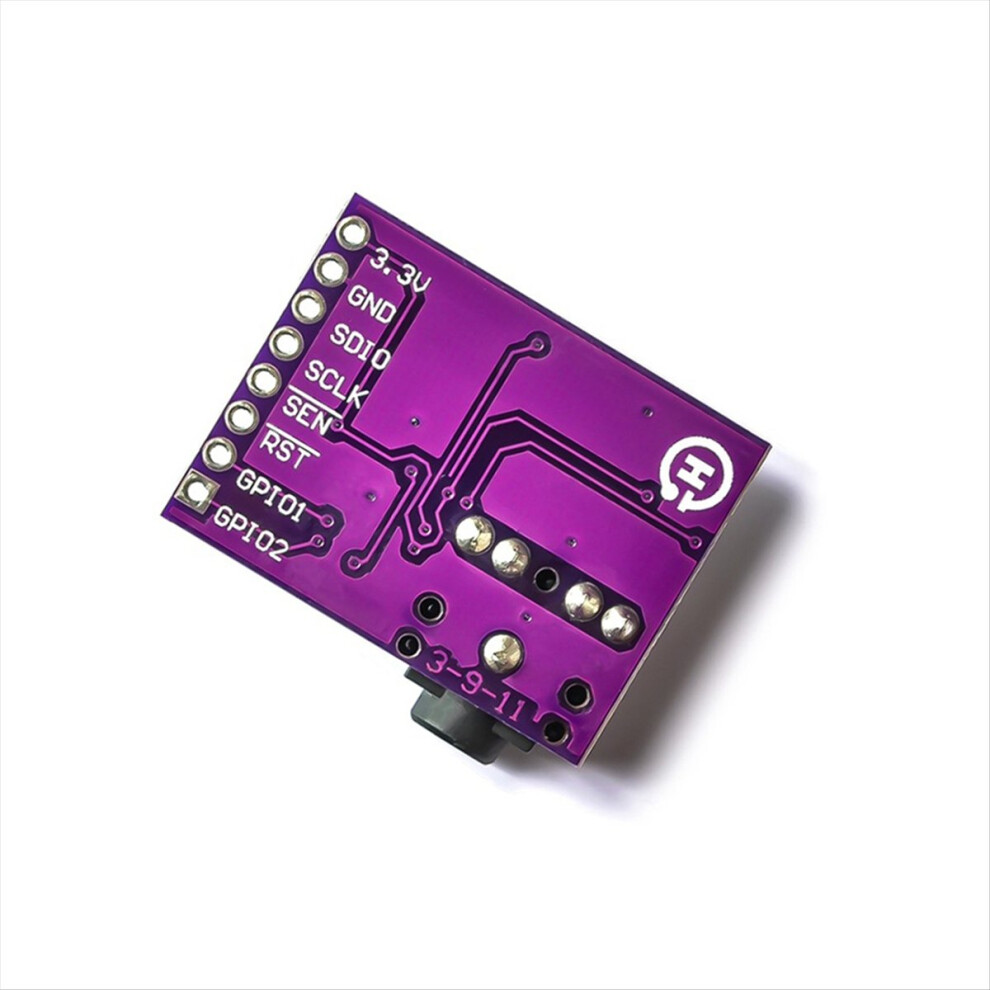

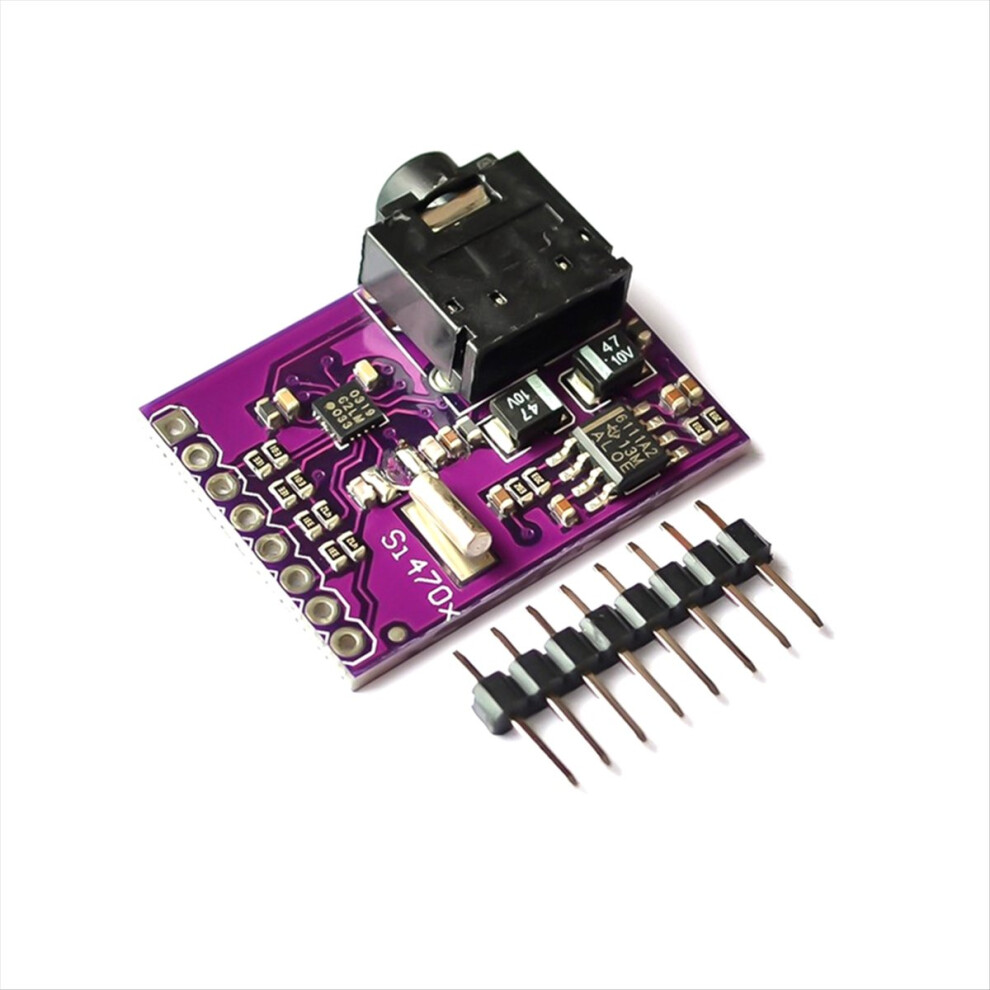

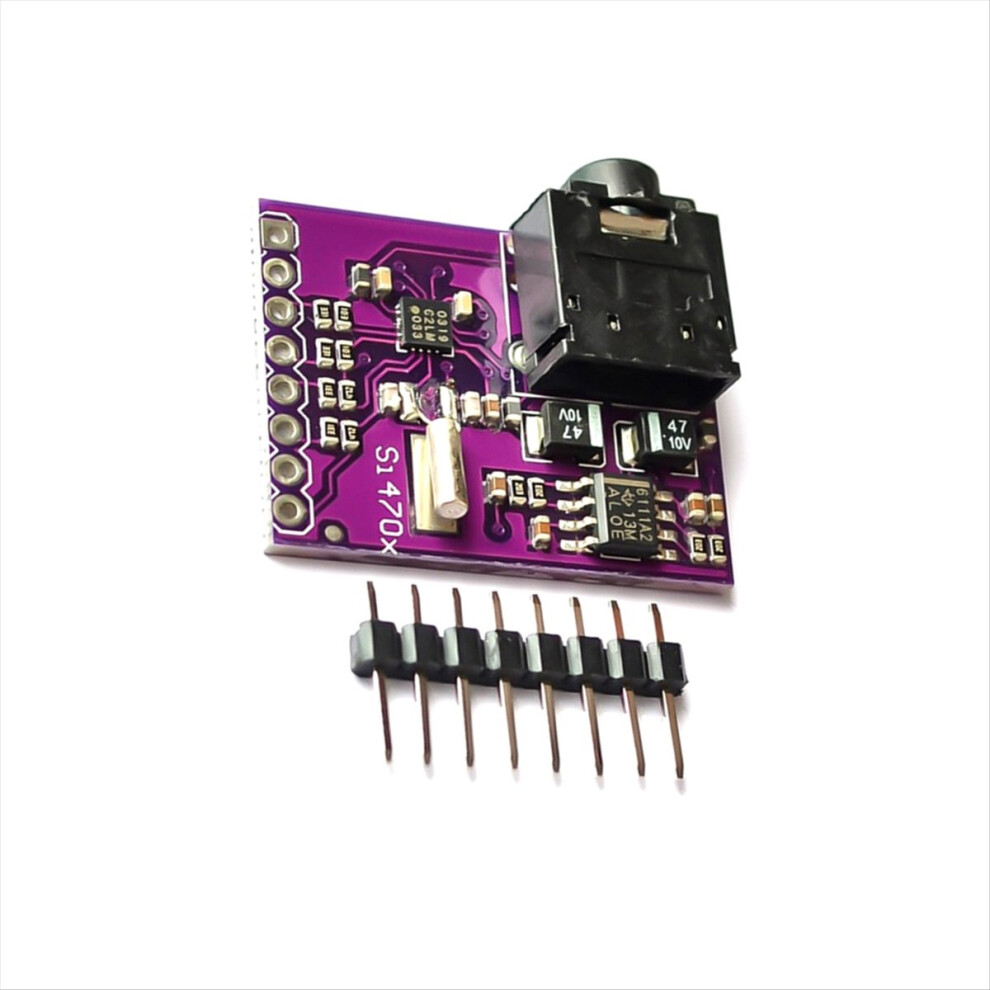

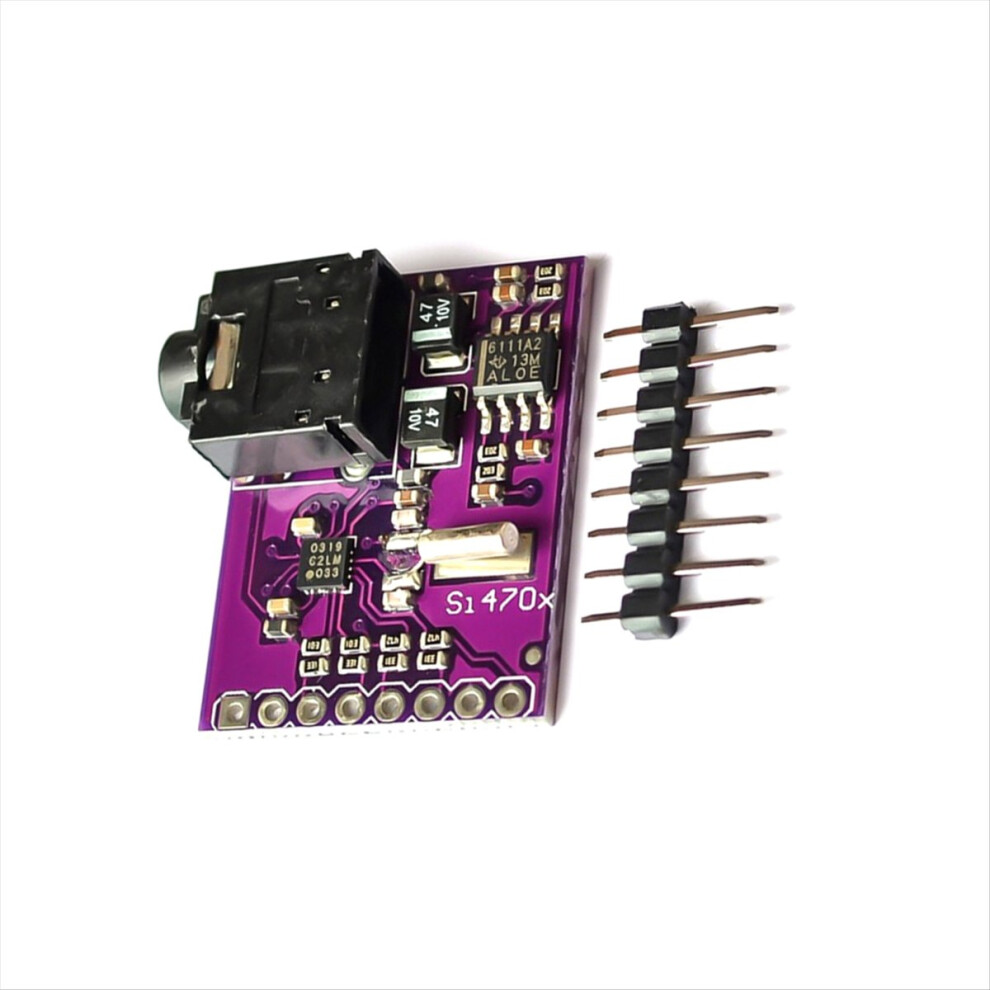

1 * Πίνακας αξιολόγησης δέκτη FM Si4703

Μόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν λίγο διαφορετικό χρώμα στην εικόνα του. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
