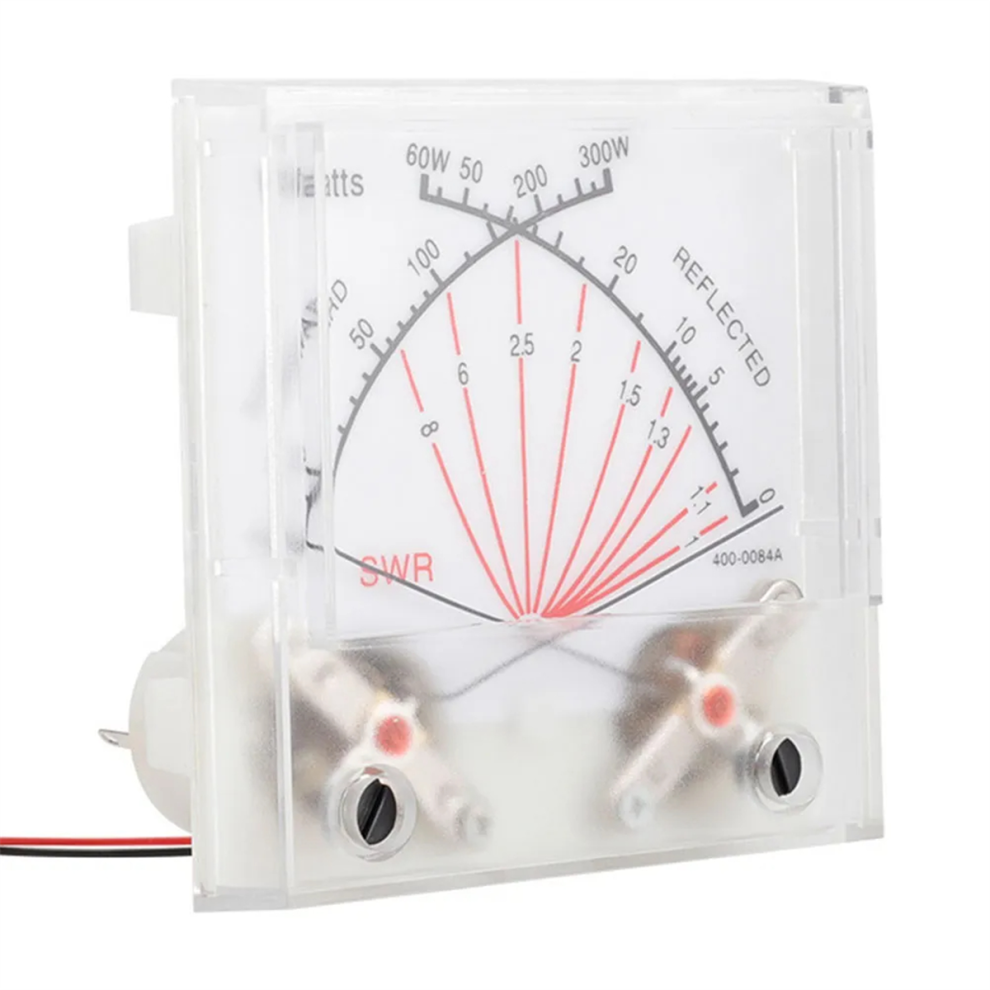

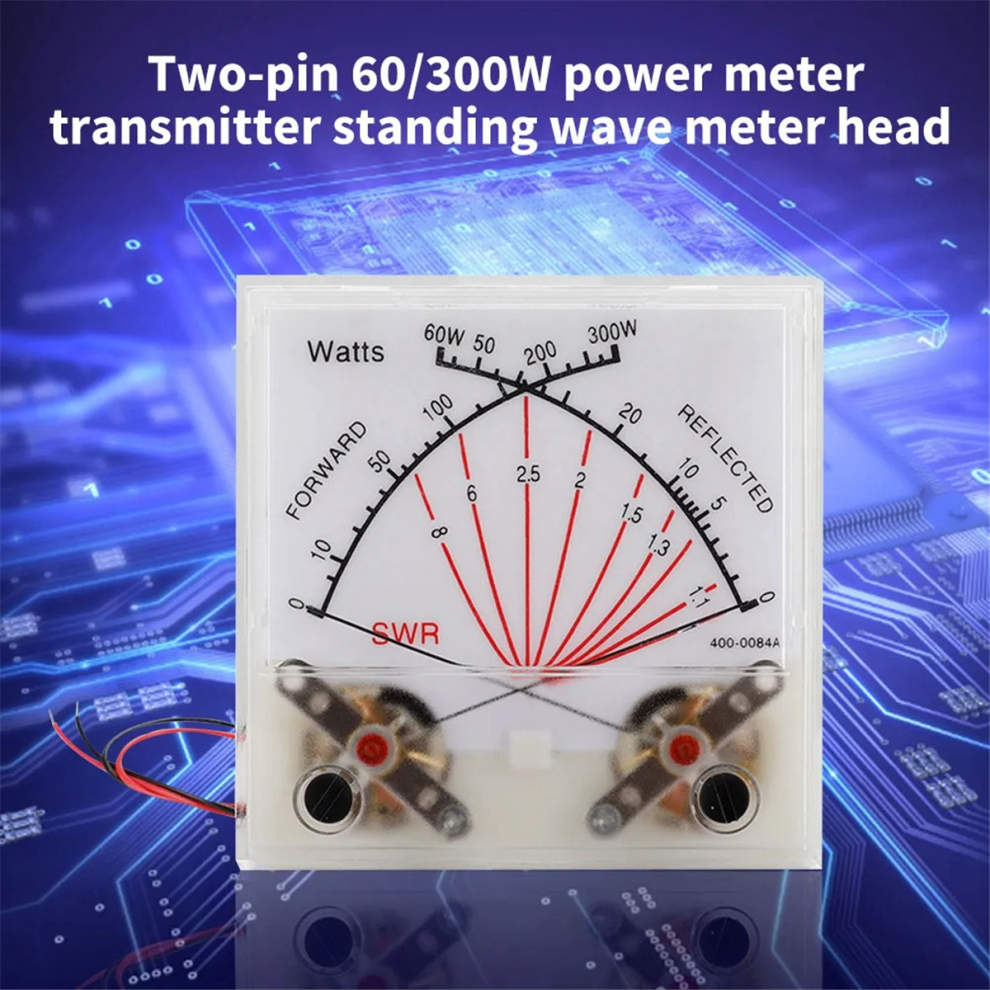

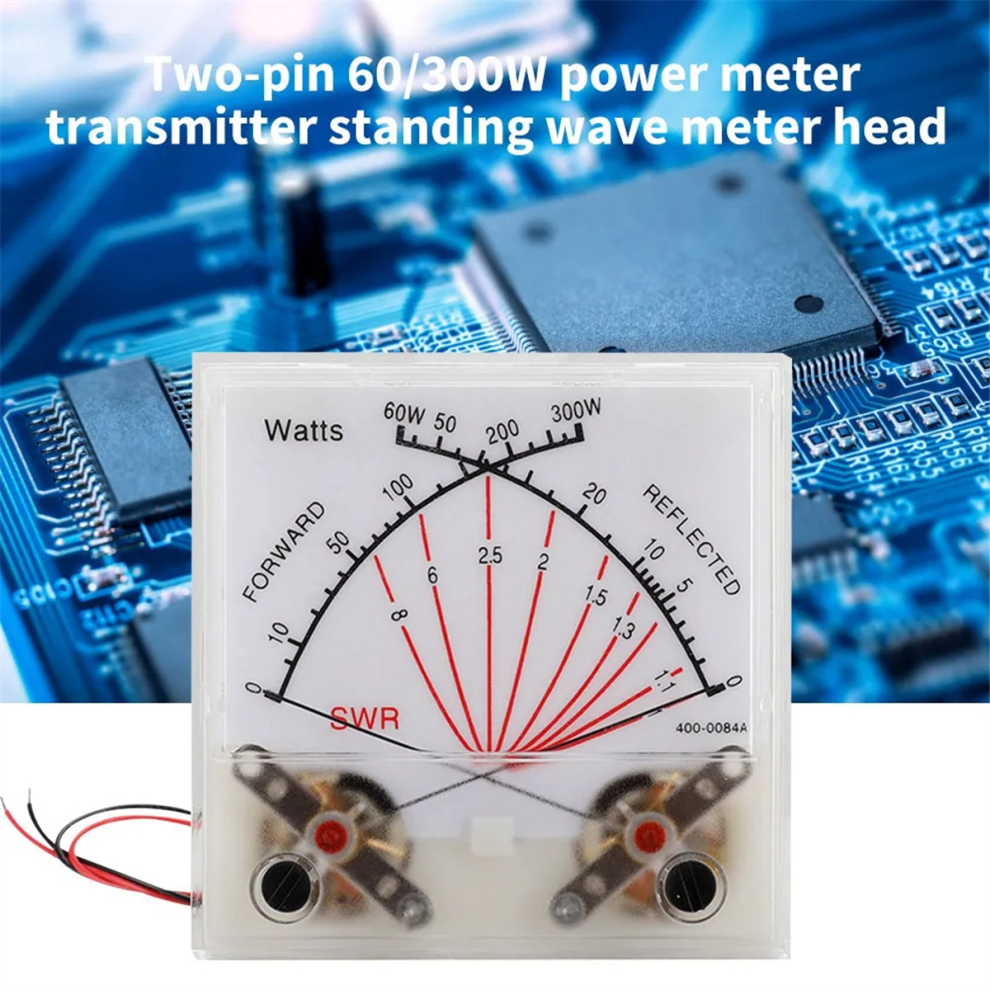

Αναλογία στάσιμου κύματος SWR Μετρητής βατ Ραδιοφωνικής Ισχύος

Αναλογία στάσιμου κύματος SWR Μετρητής βατ Ραδιοφωνικής Ισχύος Περιγραφή

Κινητό μέρος: Τύπος κινητού πηνίου
Θέση τοποθέτησης του μετρητή: Κάθετη

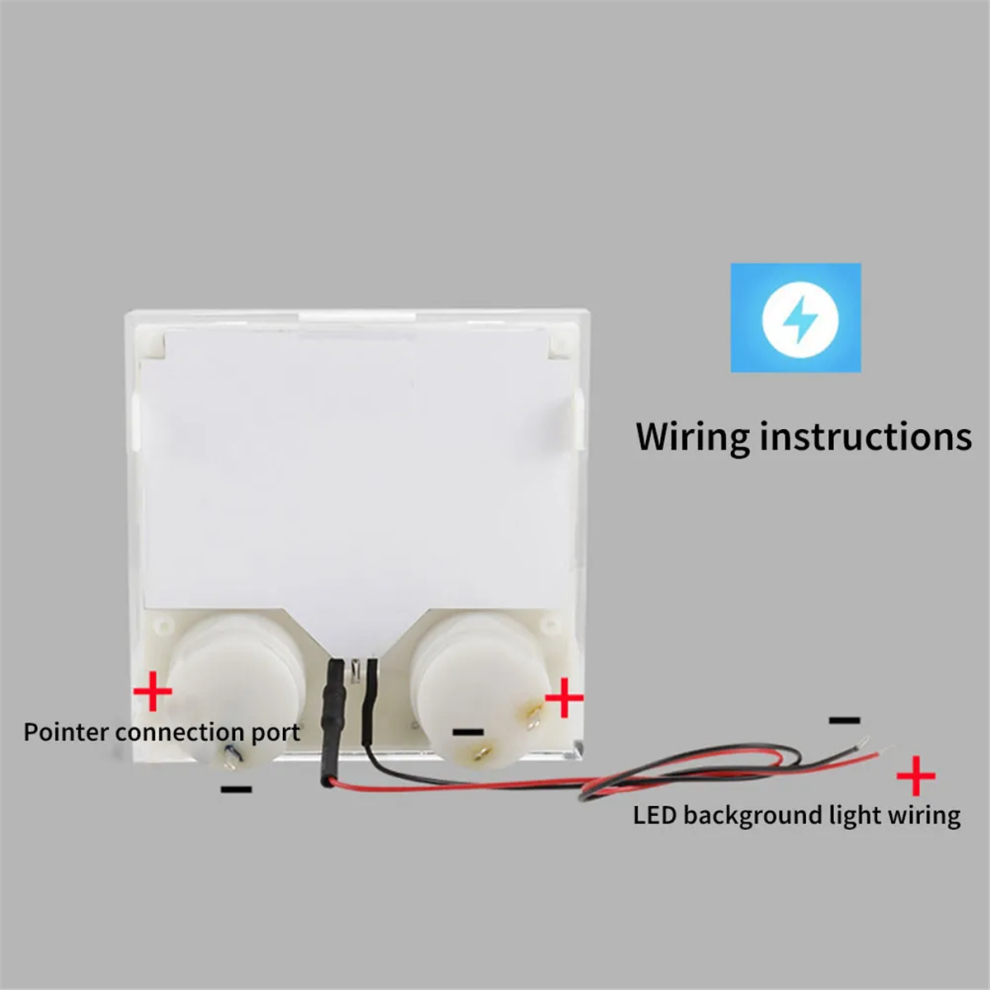

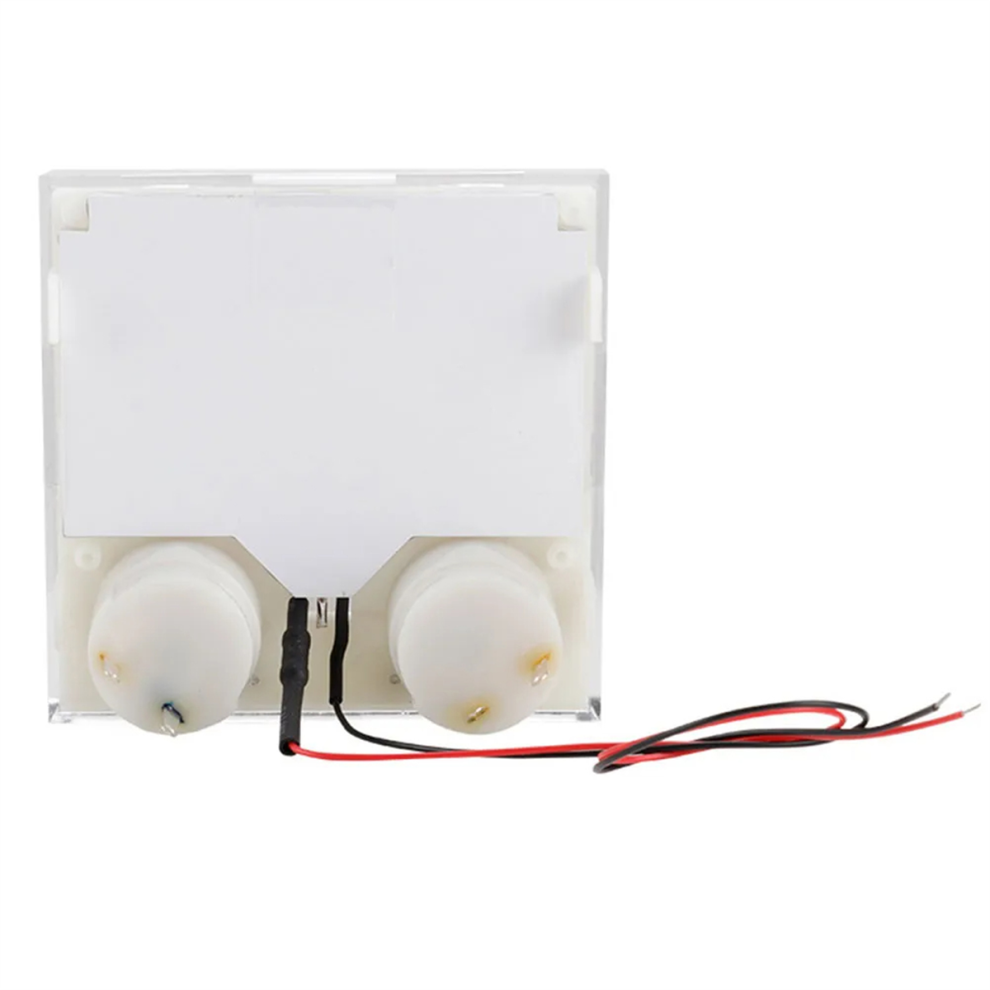

Καλώδιο: 2 καλώδια 200mm#28, ένα μαύρο και ένα κόκκινο. Χρησιμοποιούνται για τη συγκόλληση θετικών/αρνητικών πόλων LED. του καλωδίου χρειάζονται 5 mm χαλκού για να εκτεθούν για εύκολη συγκόλληση.

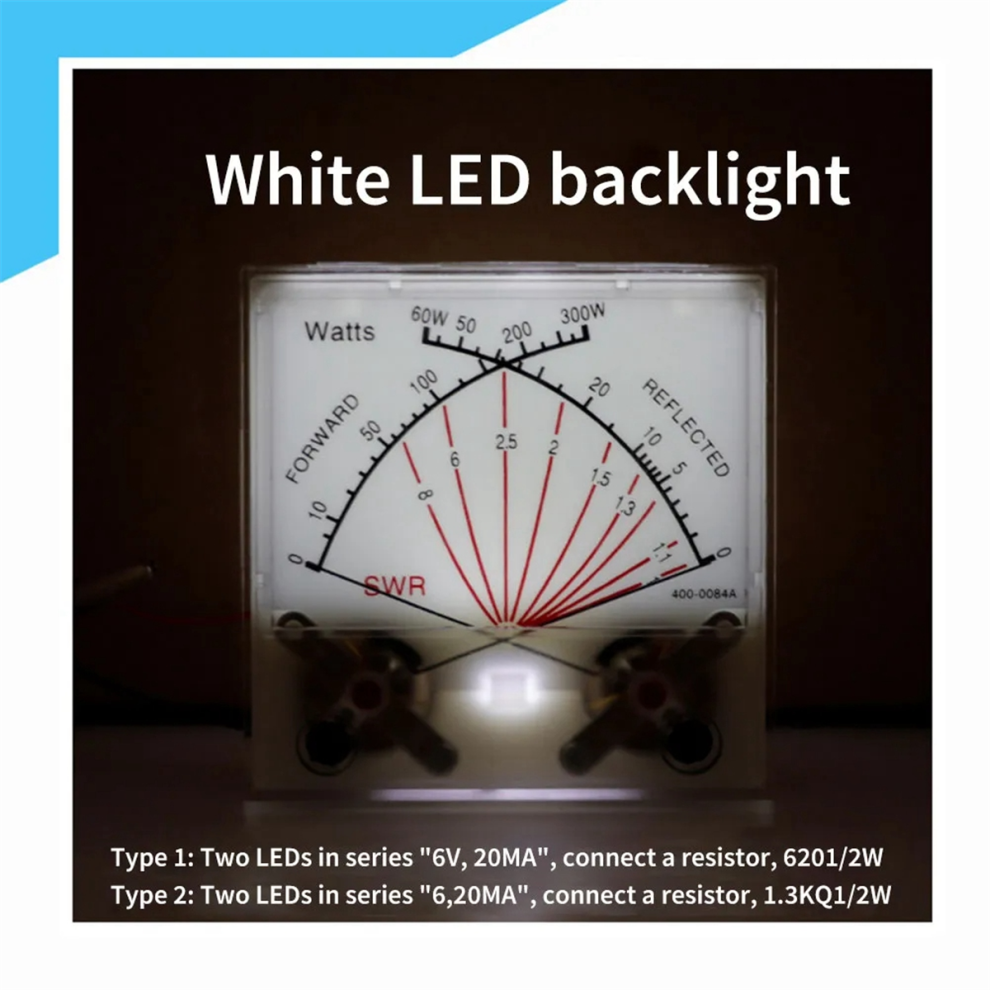

Τύπος οπίσθιου φωτισμού 1: Δύο LED συνδέονται σε σειρά "6V, 20mA", συνδεδεμένα σε μια αντίσταση, 620ohm1/2W
Τύπος 2: Δύο LED σε σειρά "6V, 20mA", συνδέουν μια αντίσταση, 1.3Kohm1/2W

Ηλεκτρική απόδοση:
Τυπικές συνθήκες δοκιμής: Θερμοκρασία 20 βαθμοί, υγρασία 70%.
Εάν δεν υπάρχει διαφορά στα αποτελέσματα της δοκιμής, μπορεί επίσης να πραγματοποιηθεί σε κανονικό περιβάλλον θερμοκρασίας και υγρασίας.
1 Ευαισθησία ρεύματος: Το συνεχές ρεύμα που απαιτείται για να βρίσκεται ο δείκτης στη μηδενική κλίμακα μέχρι τη θέση που φαίνεται στην πλάκα της κλίμακας.
2 Μέγιστη ευαισθησία ρεύματος: 200uA 8% του ρεύματος DC που απαιτείται από τον δείκτη στη μηδενική κλίμακα μέχρι τη θέση πλήρους κλίμακας της κλίμακας.
3 Εσωτερική αντίσταση DC: 750ohm 8%.
4 Αντίσταση μόνωσης: Ελέγξτε την τιμή μόνωσης με τάση 500V DC και η αντίσταση μόνωσης μεταξύ του περιβλήματος του μετρητή και του ηλεκτρικού κυκλώματος είναι πάνω από 50Mohm.
5 Τριβή: Αφού προσθέσετε το ρεύμα ευαισθησίας στο μετρητή, μειώνεται αργά στο μηδέν. Το σφάλμα μεταξύ της θέσης ένδειξης του δείκτη και του κέντρου μηδενικής κλίμακας είναι 1 mm.
6 Μηδενική θέση: Το όργανο βρίσκεται στην κανονική θέση, το κέντρο μηδενικής κλίμακας είναι η αναφορά και η απόκλιση μεταξύ της θέσης του δείκτη και του κέντρου μηδενικής κλίμακας είναι 1 mm.
7 Ισορροπία: Όταν το όργανο έχει κλίση προς τα εμπρός και προς τα πίσω 90 μοίρες σε σχέση με την κανονική θέση, η απόκλιση μεταξύ της θέσης του δείκτη και του κέντρου της μηδενικής κλίμακας είναι 1 mm.
Χρώμα: Λευκό
Υλικό: πλαστικό

Περιεχόμενα συσκευασίας:
1 x Μετρητής βατ SWR

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
