Εργαλείο δοκιμής σφάλματος γραμμής σήματος φωτεινού σήματος DMX512 Line Tester Stage

Εργαλείο δοκιμής σφάλματος γραμμής σήματος φωτεινού σήματος DMX512 Line Tester Stage Περιγραφή

Σκηνές που πρέπει να χρησιμοποιηθούν: Στην τοποθεσία απόδοσης ή κατά τη διάρκεια του μηχανικού εντοπισμού σφαλμάτων, εάν το σήμα ορισμένων λαμπτήρων είναι ασταθές ή οι λάμπες είναι εκτός ελέγχου ή δεν ανταποκρίνονται. Μπορείτε να χρησιμοποιήσετε αυτόν τον ελεγκτή γραμμής σήματος για να δοκιμάσετε σήματα ή μπορείτε να κάνετε γραμμές μεμονωμένα. Το ένα άκρο του καλωδίου σήματος συνδέεται στη θύρα εξόδου σήματος της κονσόλας και το άλλο άκρο συνδέεται με τον ελεγκτή σήματος.
Ζεστή υπενθύμιση: Κατά τη δοκιμή, πρέπει να βεβαιωθείτε ότι η κονσόλα είναι συνδεδεμένη στο σήμα. Ποτέ δεν επιτρέπεται η δοκιμή σε θύρες εκτός από τις γραμμές σήματος. Κάθε κονσόλα φωτισμού έχει διαφορετικό ρυθμό ανανέωσης, επομένως ορισμένοι ελεγκτές αναγκάζουν την ένδειξη LED να τρεμοπαίζει κατά τη δοκιμή σημάτων. (Αυτή η κατάσταση δεν επηρεάζει την κανονική χρήση της συσκευής μέτρησης)Εμφάνιση σφάλματος της συσκευής μέτρησης γραμμής:

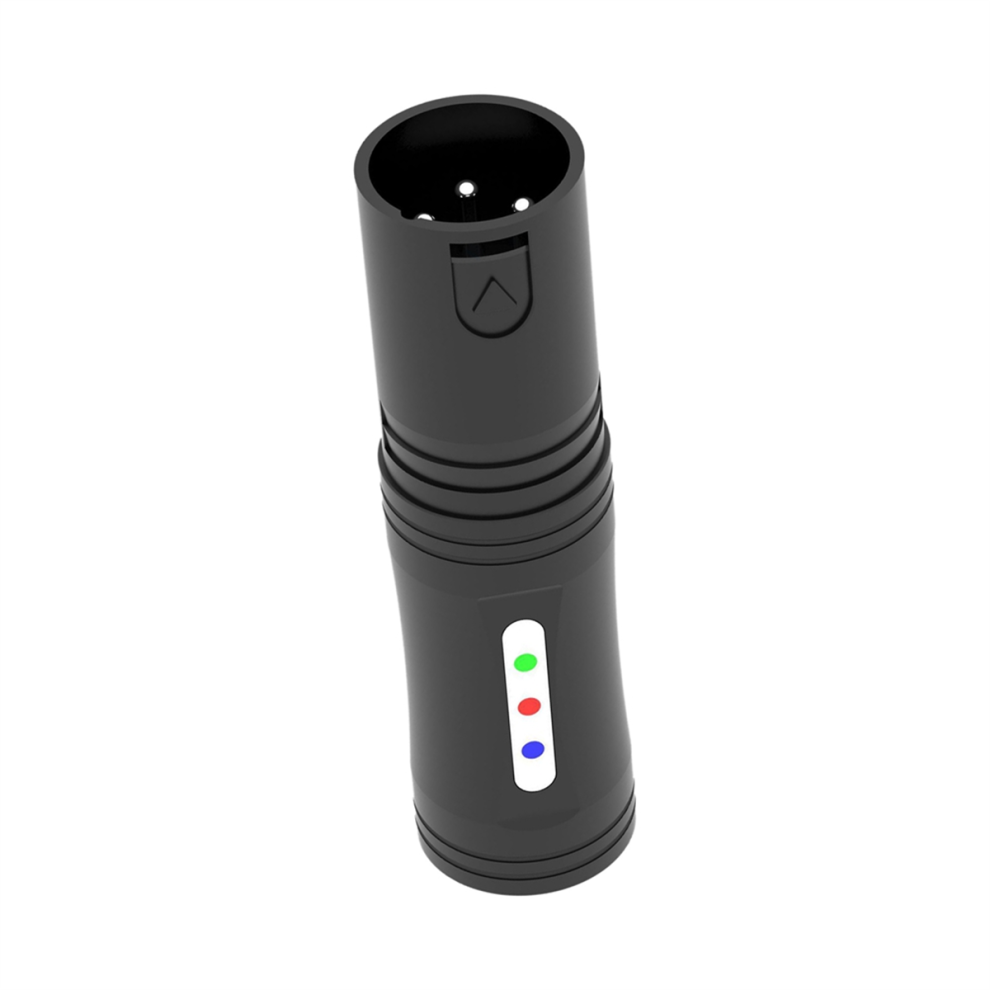

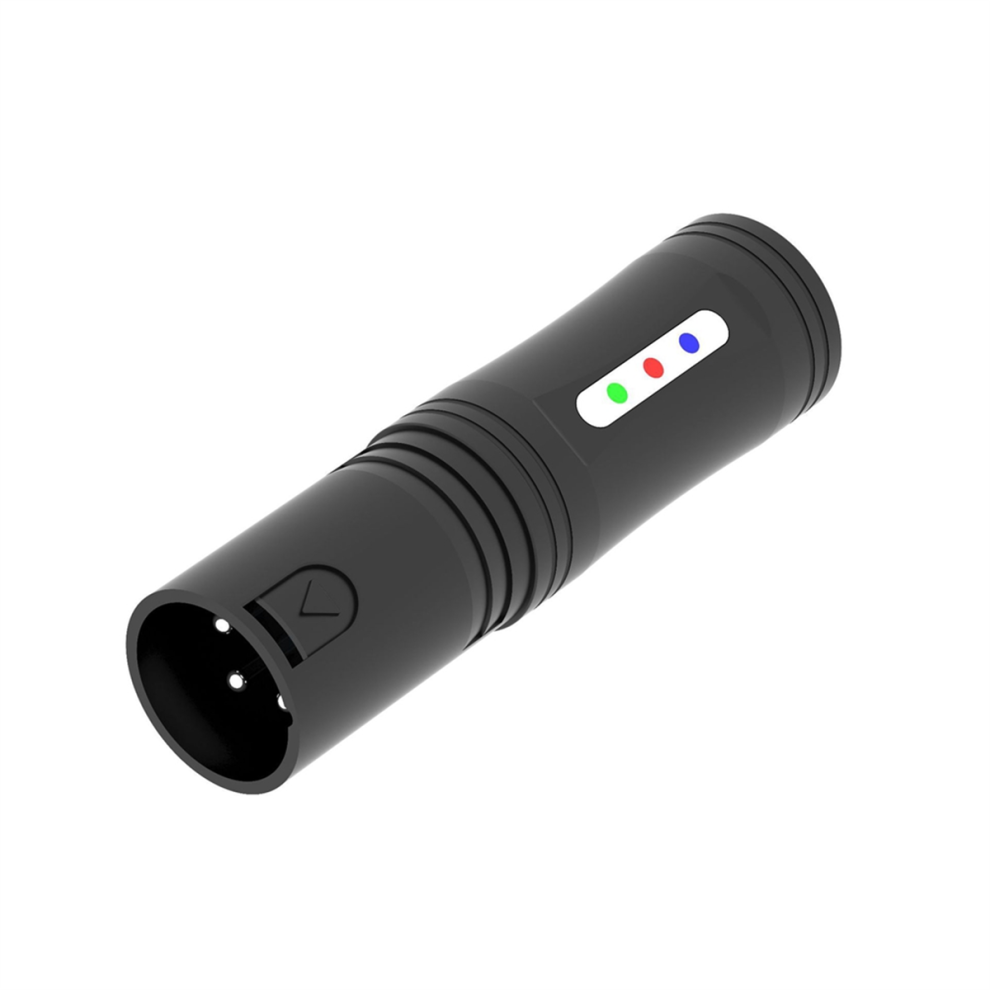

1. Οι μπλε, κόκκινες και πράσινες ενδείξεις είναι όλες αναμμένες, πράγμα που σημαίνει ότι το σήμα είναι κανονικό.
2. Μια πράσινη ενδεικτική λυχνία ανάβει, υποδεικνύοντας ότι το καλώδιο γείωσης είναι αποσυνδεδεμένο ή βραχυκυκλωμένο.
3. Ένα μόνο μπλε ενδεικτικό φως ανάβει, υποδεικνύοντας ότι ο θετικός πόλος του σήματος είναι αποσυνδεδεμένος ή βραχυκυκλωμένος.
4. Μια κόκκινη ενδεικτική λυχνία ανάβει, υποδεικνύοντας ότι ο αρνητικός πόλος του σήματος είναι αποσυνδεδεμένος ή βραχυκυκλωμένος.
5. Οι κόκκινες και πράσινες ενδεικτικές λυχνίες είναι αναμμένες, υποδεικνύοντας ότι ο αρνητικός πόλος του σήματος και το καλώδιο γείωσης έχουν βραχυκυκλωθεί.
Χρώμα:Όπως φαίνεται
Υλικό:Ανοξείδωτος χάλυβαςΠεριεχόμενα συσκευασίας:
1 * DMX512 δοκιμαστής γραμμήςδεν περιλαμβάνονται τα παραπάνω προϊόντα,δεν περιλαμβάνονται τα παραπάνω προϊόντα O Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες μπορεί να κάνουν το χρώμα του αντικειμένου στην εικόνα λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
