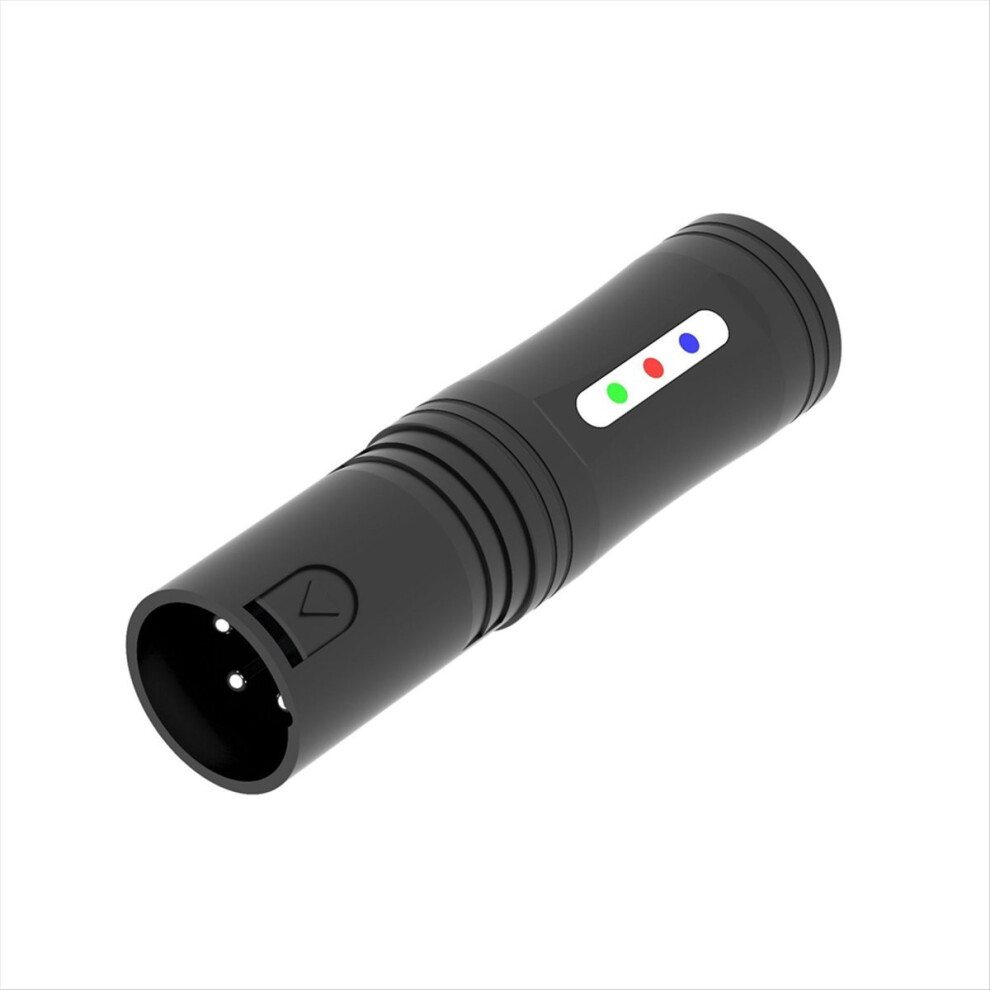

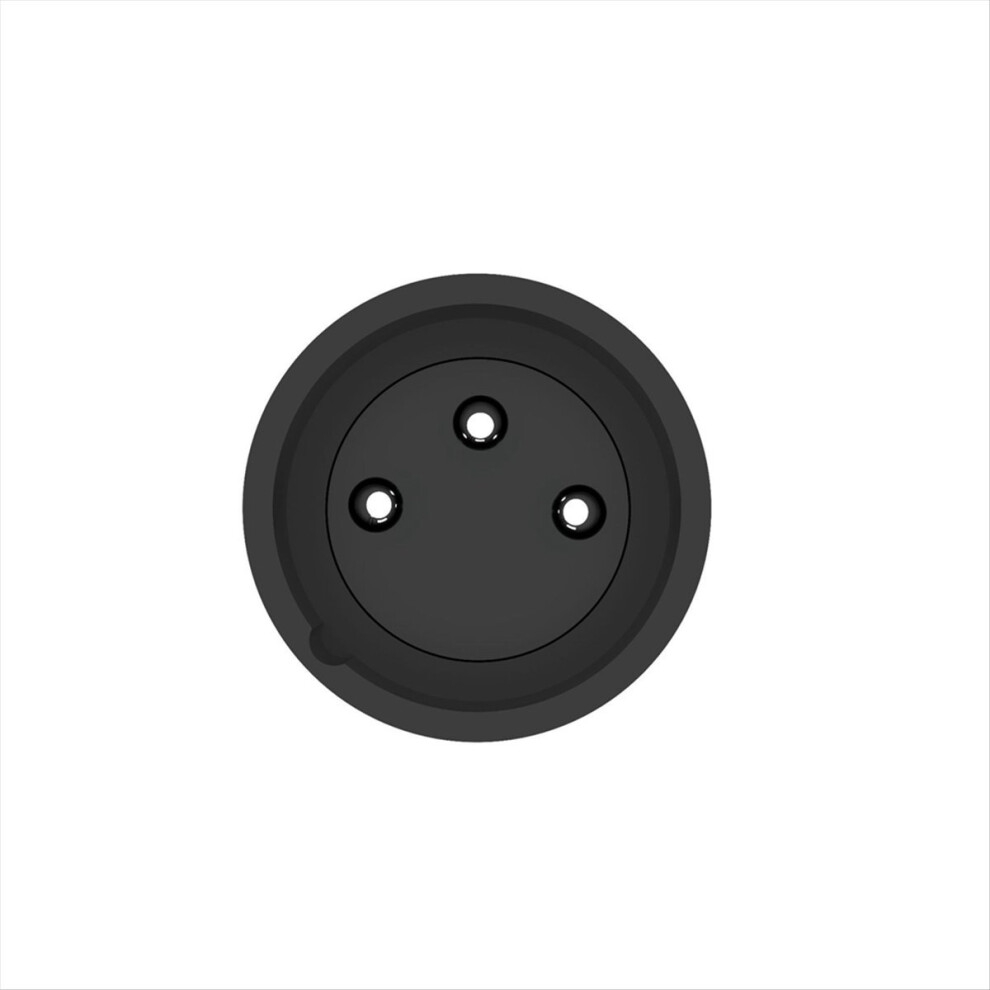

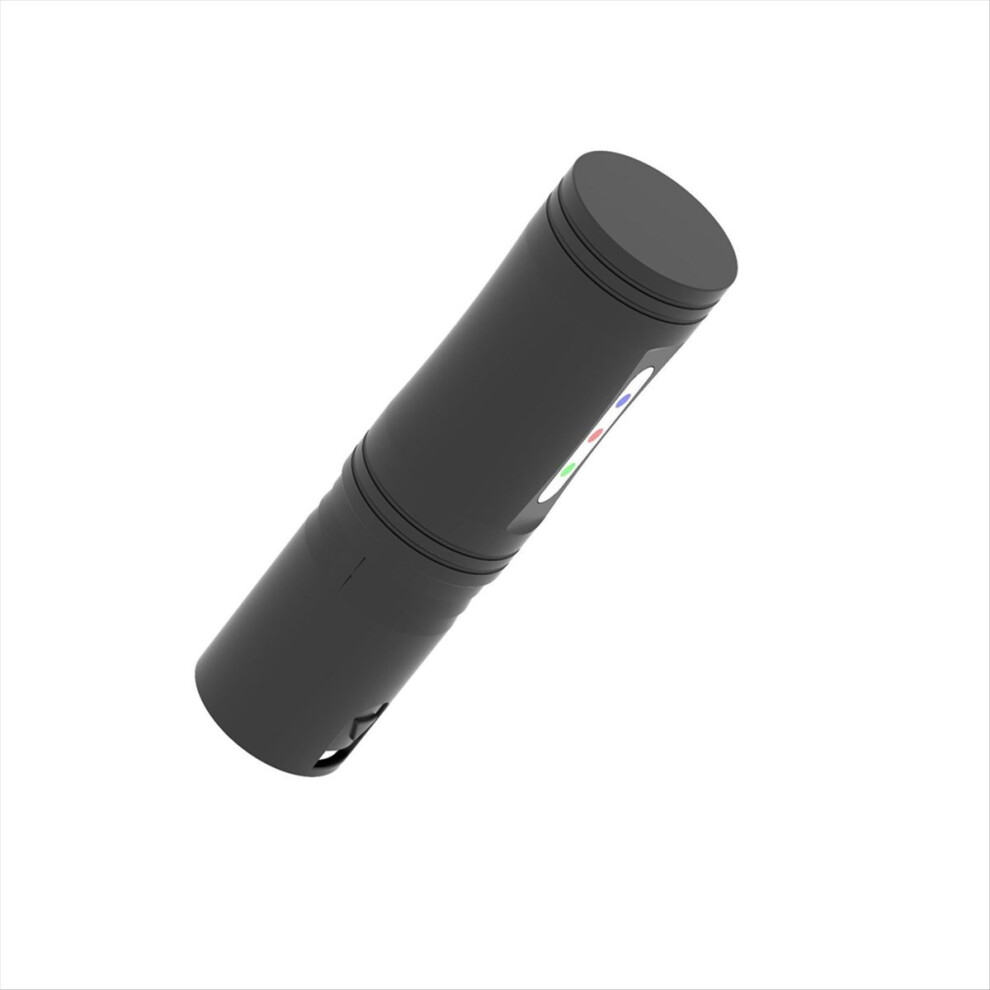

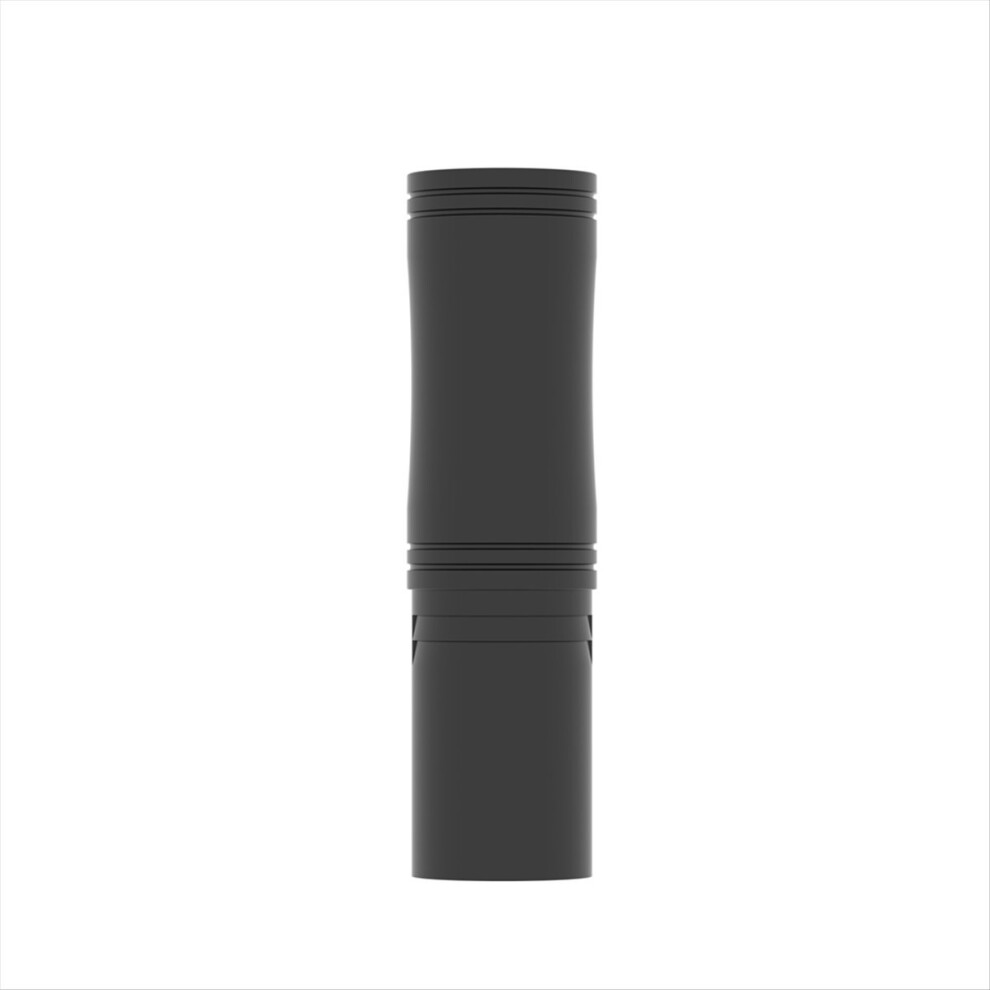

Εργαλείο δοκιμής σφάλματος γραμμής σήματος φωτεινής στάθμης DMX512

Εργαλείο δοκιμής σφάλματος γραμμής σήματος φωτεινής στάθμης DMX512 Περιγραφή

Σκηνές που θα χρησιμοποιηθούν: Στον χώρο εκτέλεσης ή κατά τη διάρκεια της μηχανικής διόρθωσης σφαλμάτων, εάν το σήμα ορισμένων λαμπτήρων είναι ασταθές ή οι λαμπτήρες είναι εκτός ελέγχου ή δεν ανταποκρίνονται. Μπορείτε να χρησιμοποιήσετε αυτόν τον ελεγκτή γραμμής σήματος για να δοκιμάσετε σήματα ή μπορείτε να χρησιμοποιήσετε τις γραμμές ξεχωριστά. Το ένα άκρο του καλωδίου σήματος είναι συνδεδεμένο στη θύρα εξόδου σήματος της κονσόλας και το άλλο άκρο είναι συνδεδεμένο στον ελεγκτή σήματος.
Ευχαριστώ: Κατά τη διάρκεια των δοκιμών, πρέπει να διασφαλιστεί ότι η κονσόλα είναι συνδεδεμένη στο σήμα. Δεν επιτρέπεται ποτέ η δοκιμή σε θύρες εκτός από τις γραμμές σήματος. Κάθε κονσόλα φωτισμού έχει διαφορετικό ρυθμό ανανέωσης, επομένως ορισμένοι ελεγκτές προκαλούν το τρεμόπαιγμα της ενδεικτικής λυχνίας LED κατά τη δοκιμή σημάτων. (Αυτή η κατάσταση δεν επηρεάζει την κανονική χρήση της συσκευής μέτρησης)

Ερώτηση σφάλματος συσκευής μέτρησης γραμμής:

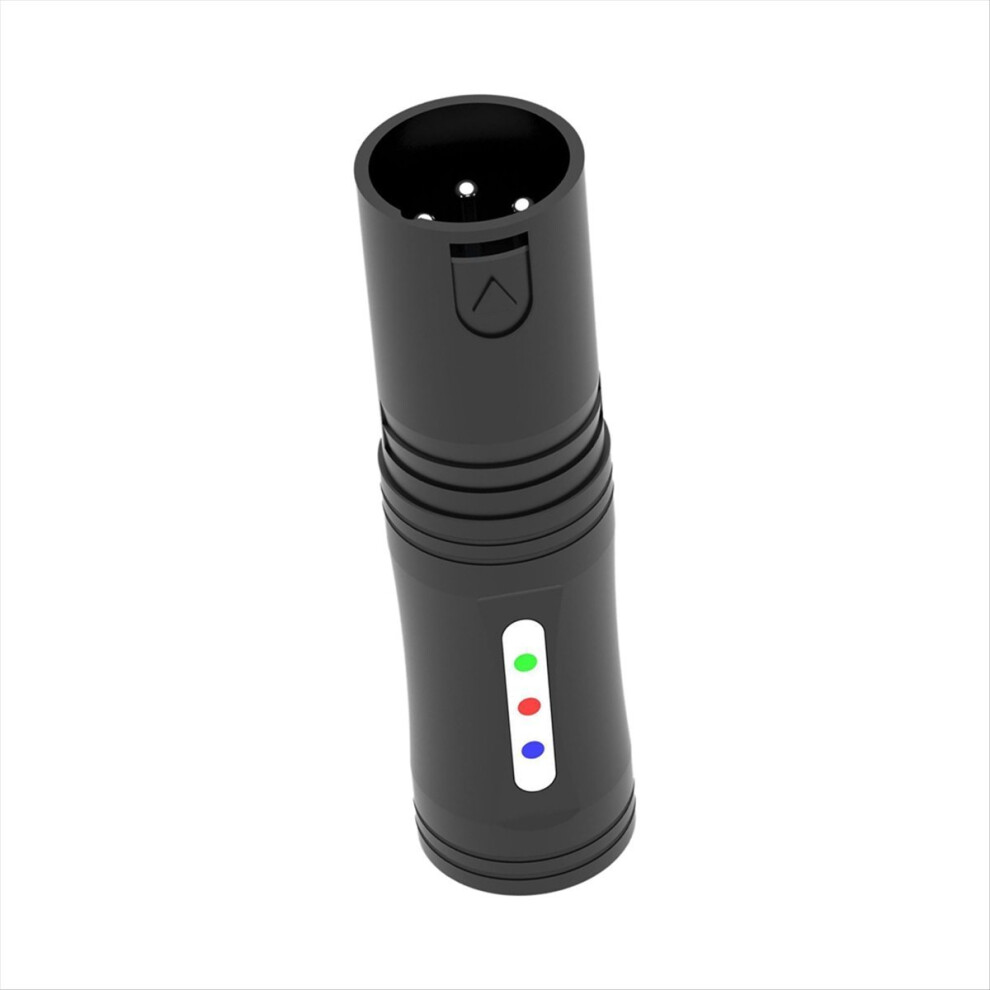

1. Οι μπλε, κόκκινες και πράσινες ενδεικτικές λυχνίες είναι όλες αναμμένες, πράγμα που σημαίνει ότι το σήμα είναι κανονικό.
2. Ανάβει μία μόνο πράσινη ενδεικτική λυχνία, υποδεικνύοντας ότι το καλώδιο γείωσης είναι αποσυνδεδεμένο ή βραχυκυκλωμένο.
3. Μία μόνο μπλε ενδεικτική λυχνία ανάβει, υποδεικνύοντας ότι ο θετικός πόλος του σήματος είναι αποσυνδεδεμένος ή βραχυκυκλωμένος.
4. Μία μόνο κόκκινη ενδεικτική λυχνία ανάβει, υποδεικνύοντας ότι ο αρνητικός πόλος του σήματος είναι αποσυνδεδεμένος ή βραχυκυκλωμένος.
5. Οι κόκκινες και πράσινες ενδεικτικές λυχνίες είναι αναμμένες, υποδεικνύοντας ότι ο αρνητικός πόλος του σήματος και το καλώδιο γείωσης είναι βραχυκυκλωμένα.
Χρώμα: Όπως φαίνεται
Υλικό:Ανοξείδωτο ατσάλι

Περιεχόμενα συσκευασίας:
1 * δοκιμαστής γραμμής DMX512

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
