Ενισχυτής σήματος ενεργού τερματισμού LTC4311 I2C για -EM-MA QT/Qwiic

Ενισχυτής σήματος ενεργού τερματισμού LTC4311 I2C για -EM-MA QT/Qwiic Περιγραφή

Το I2C σημαίνει -Integrated Circuit Communication (Ολοκληρωμένη Επικοινωνία Κυκλώματος) και προορίζεται για επικοινωνία μικρής απόστασης σε μια πλακέτα τυπωμένου κυκλώματος ή σε μια συναρμολόγηση. Αλλά, είμαστε μηχανικοί και μας αρέσει να διευρύνουμε τα όρια της τεχνολογίας, σωστά; Γιατί λοιπόν να μην προσπαθήσετε να κάνετε την I2C να λειτουργεί σε ένα μέτρο καλωδίου ή και περισσότερο; Λοιπόν, αν το δοκιμάσετε αυτό, θα διαπιστώσετε γρήγορα ότι το μήκος του καλωδίου προσθέτει χωρητικότητα και αντίσταση που επιβραδύνει τα pull-ups ανοιχτής αποστράγγισης που χρησιμοποιούνται στην I2C, καθιστώντας δύσκολη τη χρήση ταχυτήτων ρολογιού 100KHz+.
Μπορείτε να δοκιμάσετε να επιβραδύνετε το ρολόι της I2C στο 1 KHz... ή μπορείτε να χρησιμοποιήσετε έναν ενεργό τερματιστή όπως αυτό το LTC4311!

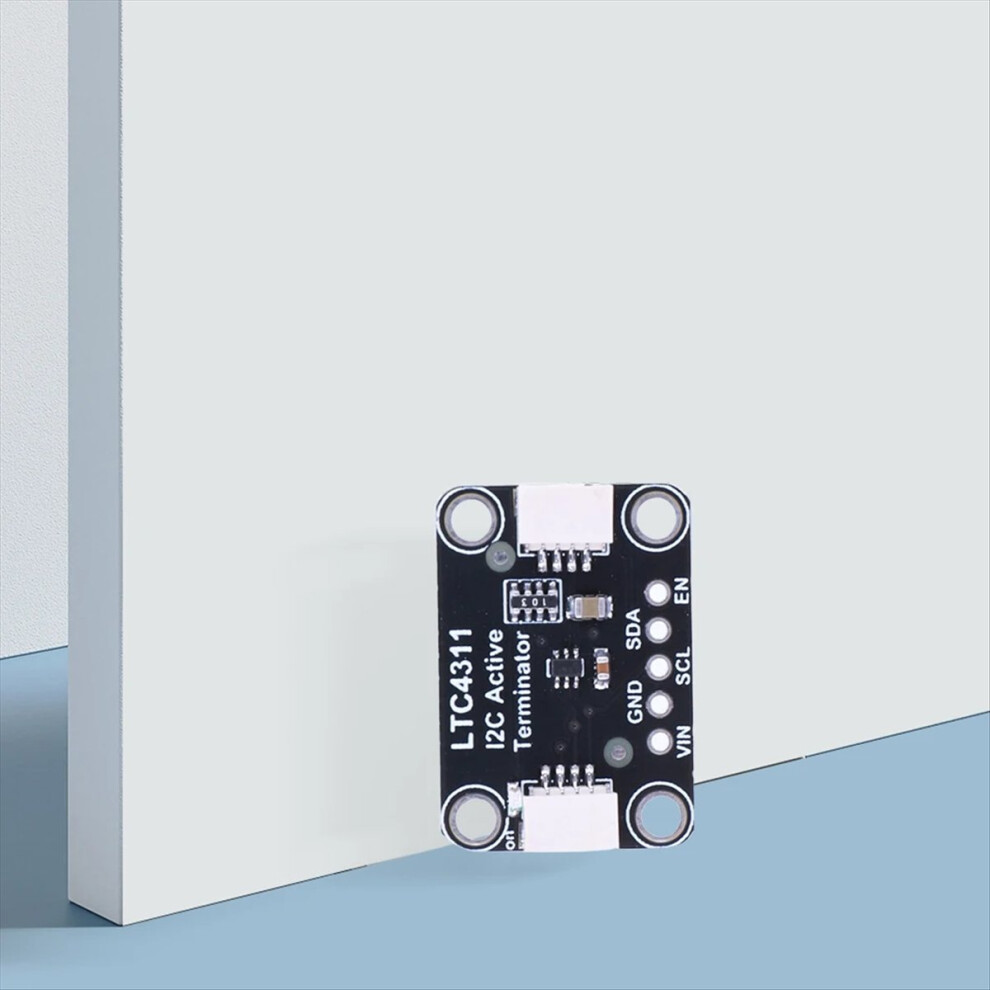

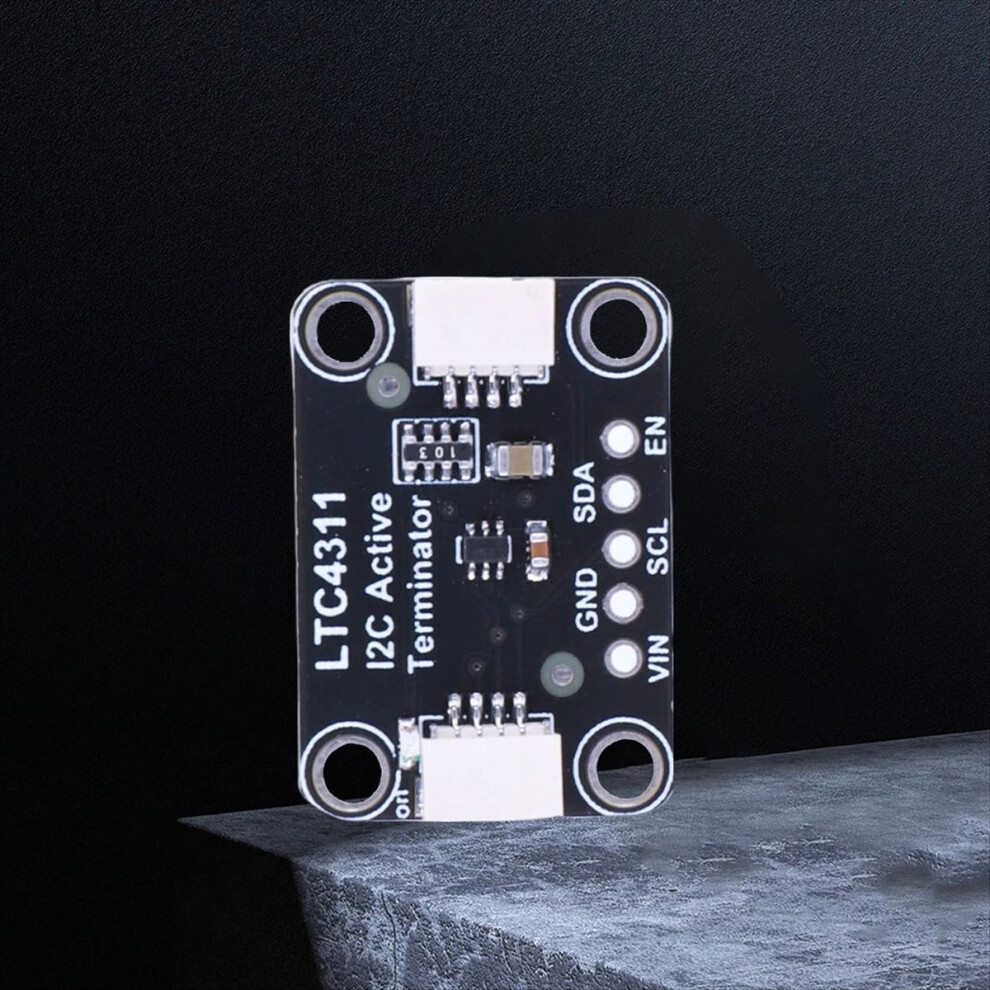

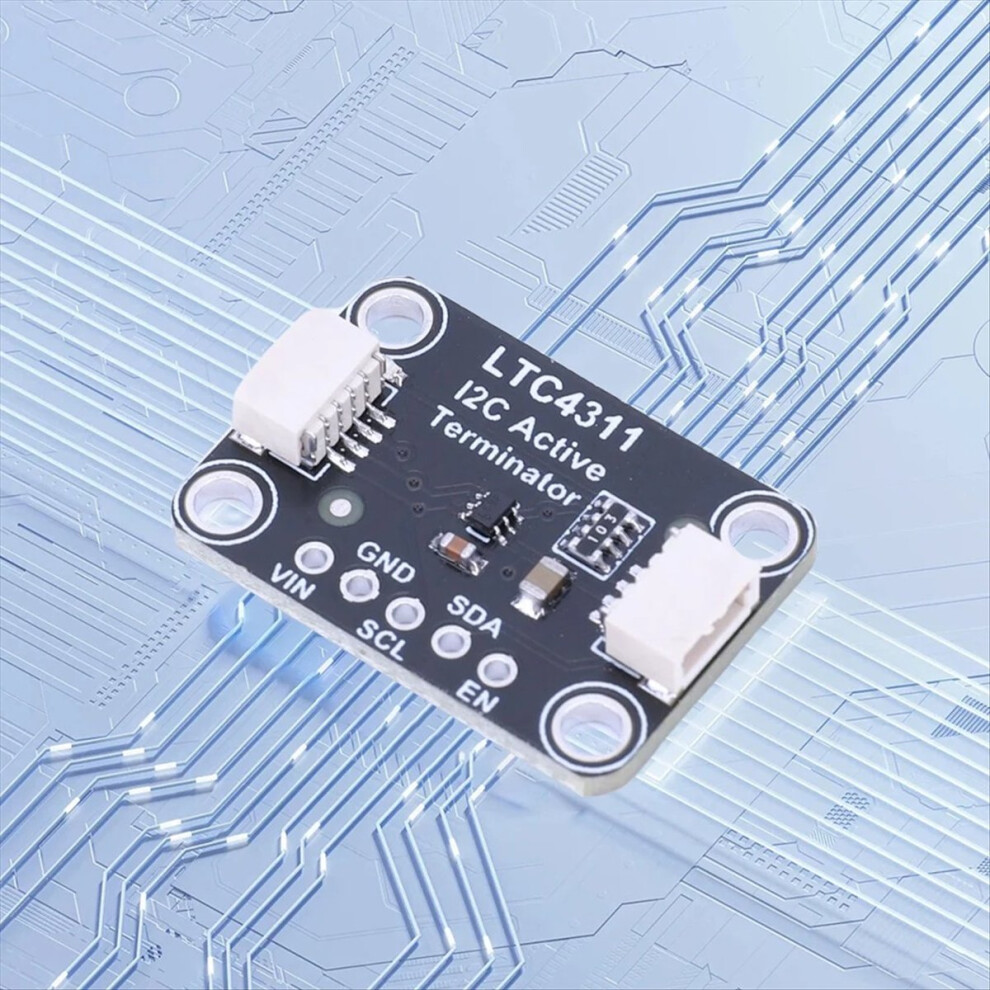

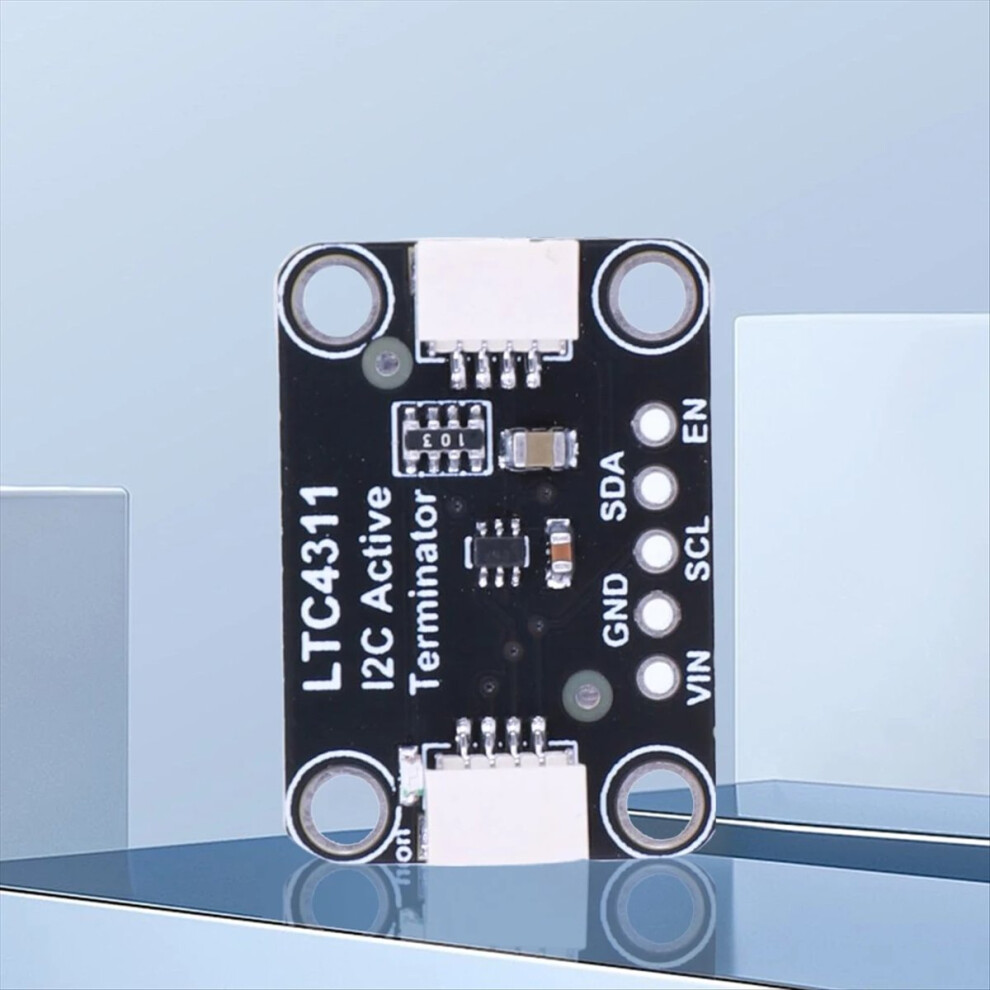

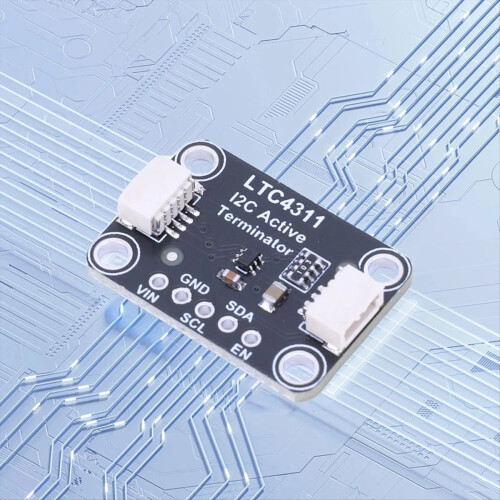

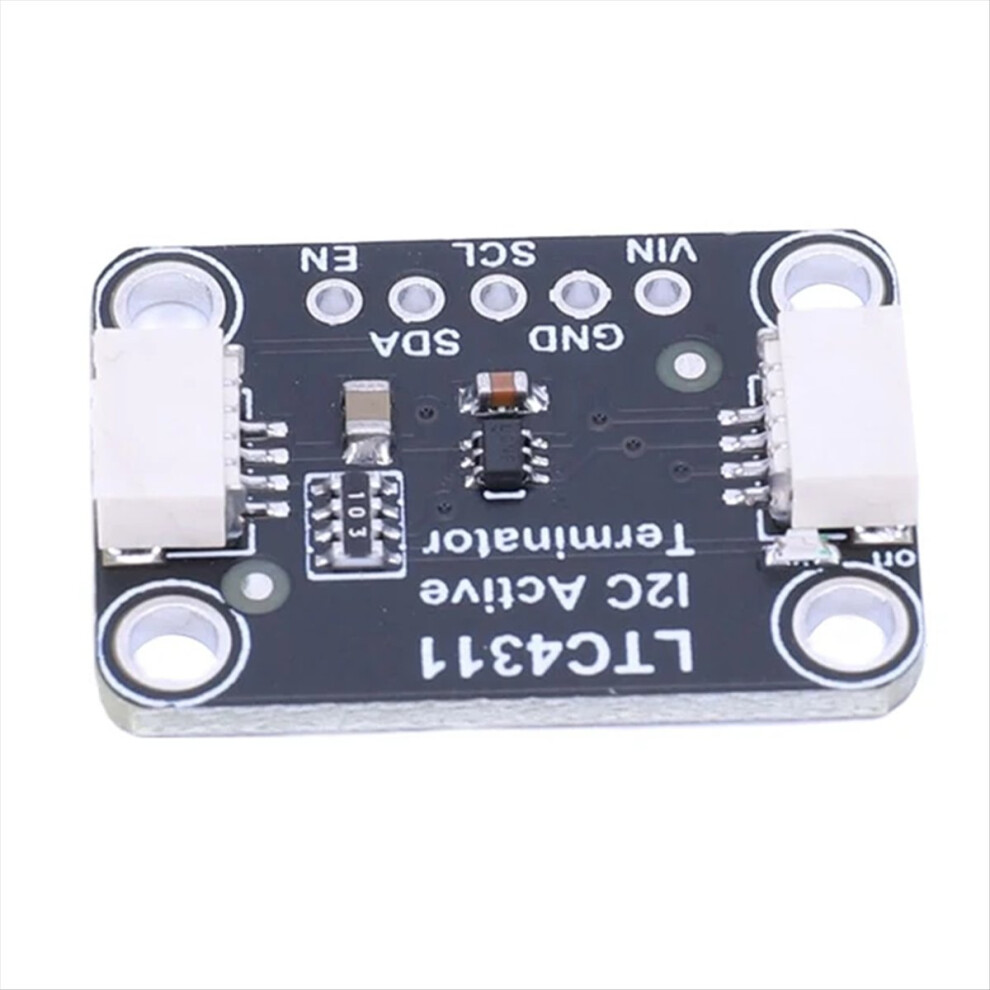

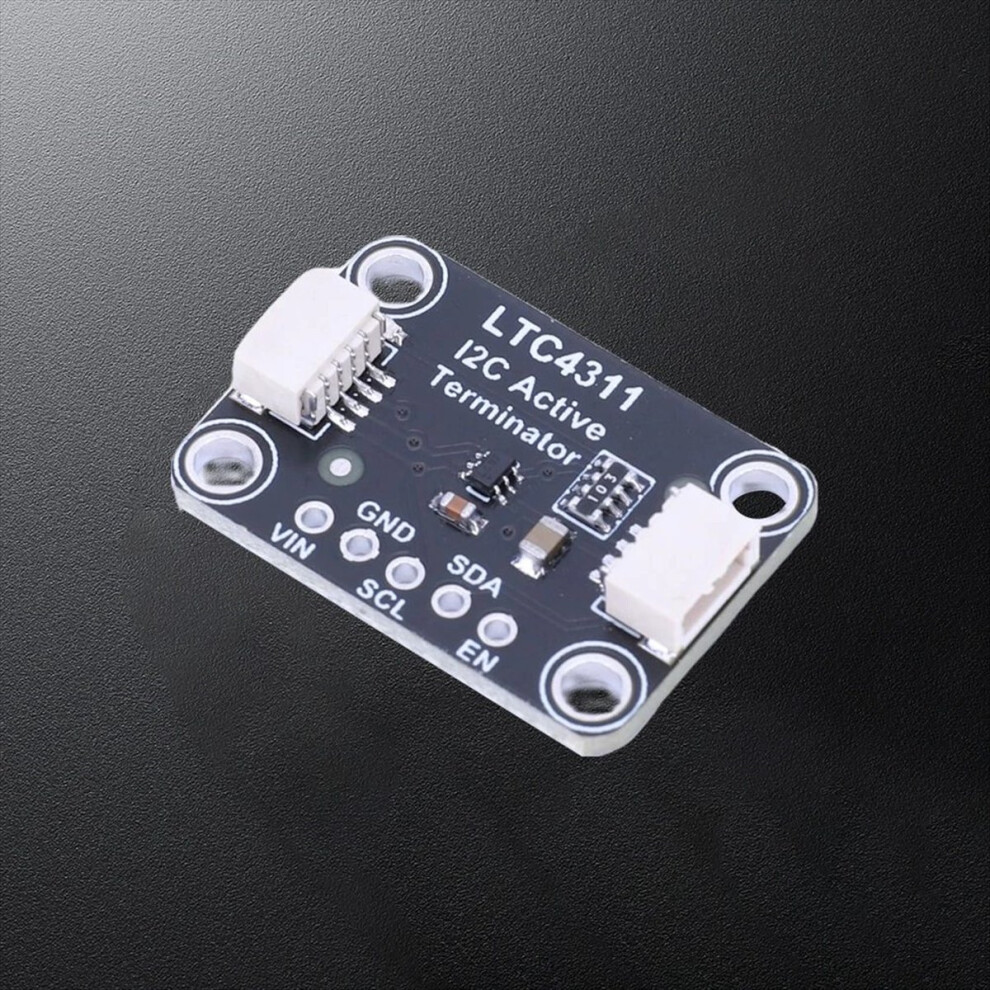

Η χρήση αυτής της πλακέτας είναι απλή: συνδέστε την στο δίαυλο I2C στην αρχή της αλυσίδας (μπορείτε επίσης να το δοκιμάσετε στην αλυσίδα αν δεν έχετε πολύ μακριά καλώδια). Όταν το τσιπ είναι ενεργοποιημένο και ενεργοποιημένο, παρακολουθεί τις γραμμές SCL και SDA. Όταν τις βλέπει να τραβιούνται μέσω των αντιστάσεων I2C, τις ενεργοποιεί και διοχετεύει ρεύμα για να τις ενισχύσει μέσω της ράγας.
Τώρα μπορείτε να επιτύχετε ταχύτερους ρυθμούς δεδομένων χωρίς τη χρήση αντιστάσεων και μακριών καλωδίων. Χρησιμοποιούμε εύκολα μια OLED 400 KHz σε 3 μέτρα τηλεφωνικής γραμμής. Για σήματα 100 KHz, χρησιμοποιούμε ακόμη και μια BME680 σε 100 πόδια Ethernet (περίπου 3000pF μετ' επιστροφής!) και χρησιμοποιούμε την OLED για να εμφανίσουμε λεπτομέρειες αισθητήρα.
Λειτουργεί σε οποιαδήποτε τάση διαύλου από 1,6V έως 5,5V, ταχύτητες SCL έως 400 KHz και καλώδια έως 4000pF. Δεν απαιτείται ειδικό υλικολογισμικό, λογισμικό ή διαμόρφωση. Απλώς συνδέστε τις υποδοχές τροφοδοσίας, γείωσης, SCL και SDA στο δίαυλο και παρακολουθήστε τους χρόνους ανόδου να μετατρέπουν μαγικά τα πριονωτά κύματα σε τετράγωνα κύματα. Βελτιωμένη Ακεραιότητα Σήματος: Η μονάδα επέκτασης I2C βελτιώνει τη μετατροπή του χρόνου ανόδου στον δίαυλο I2C, διασφαλίζοντας την ακεραιότητα της μετάδοσης δεδομένων μεταξύ πολλαπλών συσκευών που είναι συνδεδεμένες στον δίαυλο.

Αυτό οδηγεί σε πιο αξιόπιστη και ακριβή επικοινωνία.
Ευρύ φάσμα τάσης τροφοδοσίας: Με εύρος τάσης από 1,6V έως 5,5V, ο ενεργός τερματιστής παρέχει ευελιξία και συμβατότητα με διάφορα συστήματα τροφοδοσίας. Μπορεί να φιλοξενήσει διαφορετικά επίπεδα τάσης, καθιστώντας τον κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
Λειτουργία Υψηλής Συχνότητας: Με δυνατότητα λειτουργίας σε συχνότητες έως και 400kHz, ο ενεργός τερματιστής I2C επιτρέπει γρήγορη και αποτελεσματική μεταφορά δεδομένων. Αυτό επιτρέπει την γρήγορη επικοινωνία μεταξύ συσκευών, μειώνοντας την καθυστέρηση και βελτιώνοντας τη συνολική απόδοση του συστήματος.
Χαμηλή Κατανάλωση Ενέργειας: Ο επεκτατής I2C διαθέτει αυτόματη ανίχνευση λειτουργίας αναμονής χαμηλής κατανάλωσης, εξασφαλίζοντας ενεργειακή απόδοση όταν δεν μεταδίδει ενεργά δεδομένα. Με διακοπή ρεύματος ισχύος μικρότερη από 5μA, ελαχιστοποιεί την κατανάλωση ενέργειας και παρατείνει τη διάρκεια ζωής της μπαταρίας σε φορητές συσκευές.
Ισχυρή προστασία ESD: Ο ενισχυτής σήματος έχει σχεδιαστεί για να αντέχει σε ηλεκτροστατική εκκένωση (ESD) με ανθεκτικότητα ESD μοντέλου ανθρώπινου σώματος 8kV. Αυτό εξασφαλίζει αξιόπιστη λειτουργία ακόμη και σε περιβάλλοντα με πιθανούς κινδύνους ESD, παρέχοντας πρόσθετη προστασία στις συνδεδεμένες συσκευές και τον δίαυλο I2C.
Μέγεθος προϊόντος: 25,00x18,00x5,00mm/0,98x0,71x0,2 ίντσες
Χρώμα: Μαύρο
Υλικό: PC

Περιεχόμενα συσκευασίας:
1 x Επέκταση I2C (Λόγω διαφορετικών παρτίδων προϊόντων, οι λέξεις στο προϊόν ενδέχεται να διαφέρουν, κάτι που δεν επηρεάζει τη χρήση)

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
