Δοκιμαστής μετρητή συχνότητας κρυστάλλου ταλαντωτή

Δοκιμαστής μετρητή συχνότητας κρυστάλλου ταλαντωτή Περιγραφή

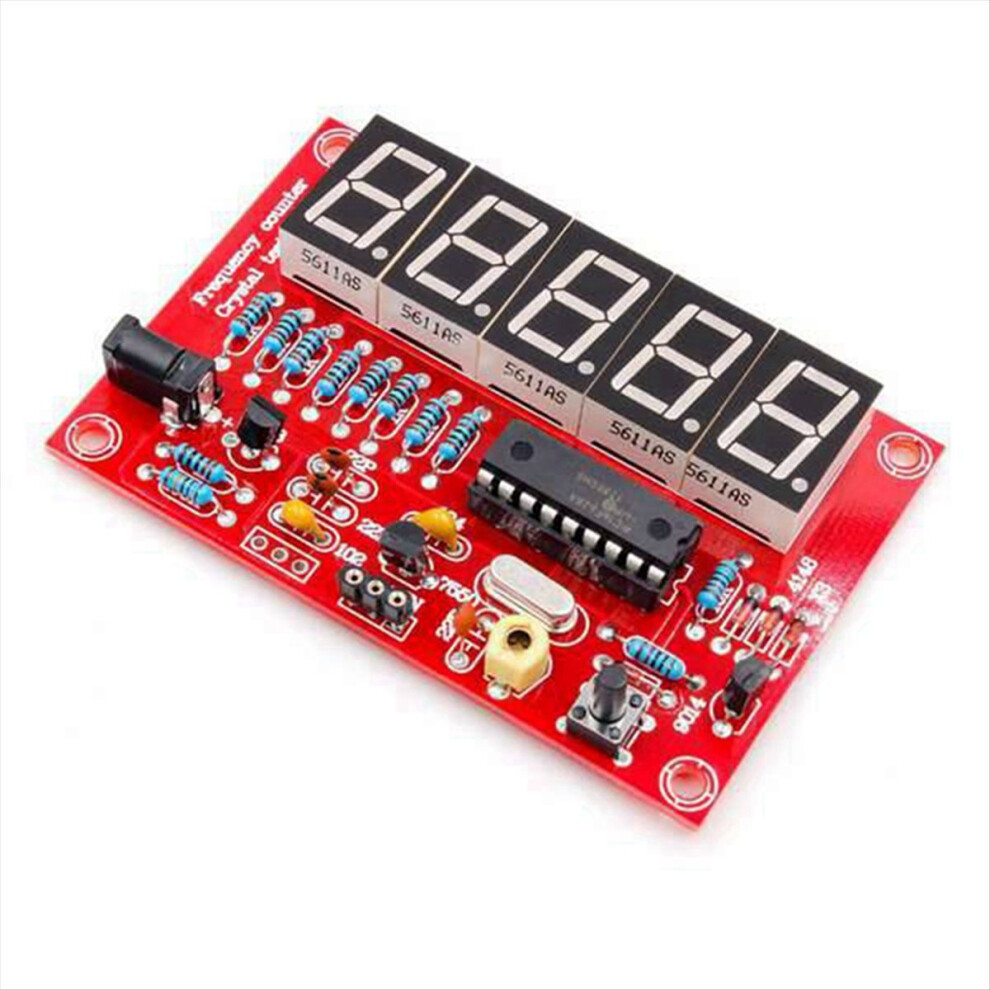

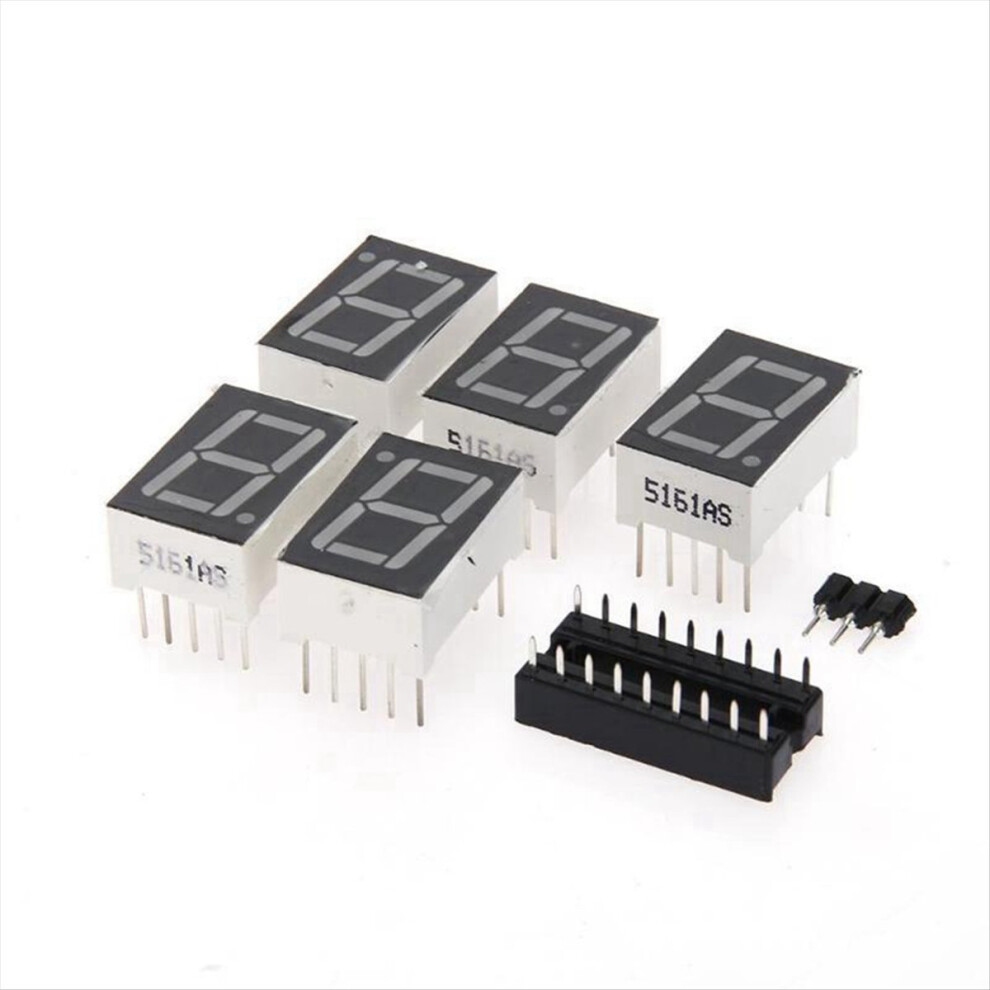

Πρόκειται για ένα μετρητή συχνότητας που βασίζεται σε μικροελεγκτή PIC, με λειτουργία μέτρησης κρυσταλλικού ταλαντωτή και προγραμματιζόμενες ρυθμίσεις συχνότητας συν και πλην, πενταψήφια ψηφιακή οθόνη σωλήνα, βολικό και διαισθητικό, όλα χρησιμοποιούν άμεσα συνδεδεμένα εξαρτήματα, απλό κύκλωμα, εύκολο στην κατασκευή.
Το μετρήσιμο εύρος συχνοτήτων είναι 1 Hz-50 MHz.
Η συχνότητα ταλάντωσης των πιο συχνά χρησιμοποιούμενων κρυσταλλικών ταλαντωτών μπορεί να μετρηθεί.
Πενταψήφια ανάλυση (για παράδειγμα, 0,0050 kHz, 4,5765 MHz, 11,059 MHz).
Αυτόματη μετατροπή εύρους, δεν απαιτείται χειροκίνητη εναλλαγή.

Προγραμματιζόμενες ρυθμίσεις συχνότητας συν και πλην, που χρησιμοποιούνται για τη μέτρηση ραδιοπομποδεκτών και άλλου εξοπλισμού.
Η λειτουργία εξοικονόμησης ενέργειας μπορεί να είναι , και η οθόνη να απενεργοποιείται αυτόματα εάν η συχνότητα δεν αλλάξει σημαντικά εντός 15 δευτερολέπτων.
Μπορεί να τροφοδοτείται από μια γενική διεπαφή USB 5V ή από μια εξωτερική τροφοδοσία DC ή από μια μπαταρία 9V.
Ο αριθμός των εξαρτημάτων είναι μικρός, Όλα τα εξαρτήματα άμεσης σύνδεσης, καθώς και η εγκατάσταση και η διόρθωση σφαλμάτων είναι απλά.
Ο κρυσταλλικός ταλαντωτής 32.768KHZ δεν μπορεί να μετρηθεί. Λόγω περιορισμένων συνθηκών, μπορούν να μετρηθούν μόνο οι κρυσταλλικοί ταλαντωτές 4-20MHZ. Μπορεί επίσης να μετρηθεί και ο κρυσταλλικός ταλαντωτής 48MHZ, αλλά επειδή αυτός ο κρυσταλλικός ταλαντωτής χρησιμοποιεί 3 φορές την αρμονική συχνότητα, η μέτρηση του κρυσταλλικού ταλαντωτή 48MHZ εμφανίζει τη θεμελιώδη συχνότητα των 16MHZ. Μπορείτε επίσης να εισαγάγετε απευθείας το σήμα συχνότητας μεταξύ IN και G (γείωση) για μέτρηση. Σημειώστε ότι το μετρούμενο πλάτος σήματος δεν πρέπει να είναι υψηλότερο από 5V για να αποφευχθεί η πρόκληση ζημιάς στο ολοκληρωμένο κύκλωμα.
Συμβουλές: Το προϊόν ενδέχεται να ενημερώνεται συνεχώς. Λόγω διαφορετικών παρτίδων, το πραγματικό προϊόν ενδέχεται να έχει μικρές διαφορές ή διαφορές χρώματος, κάτι που δεν επηρεάζει τη χρήση.

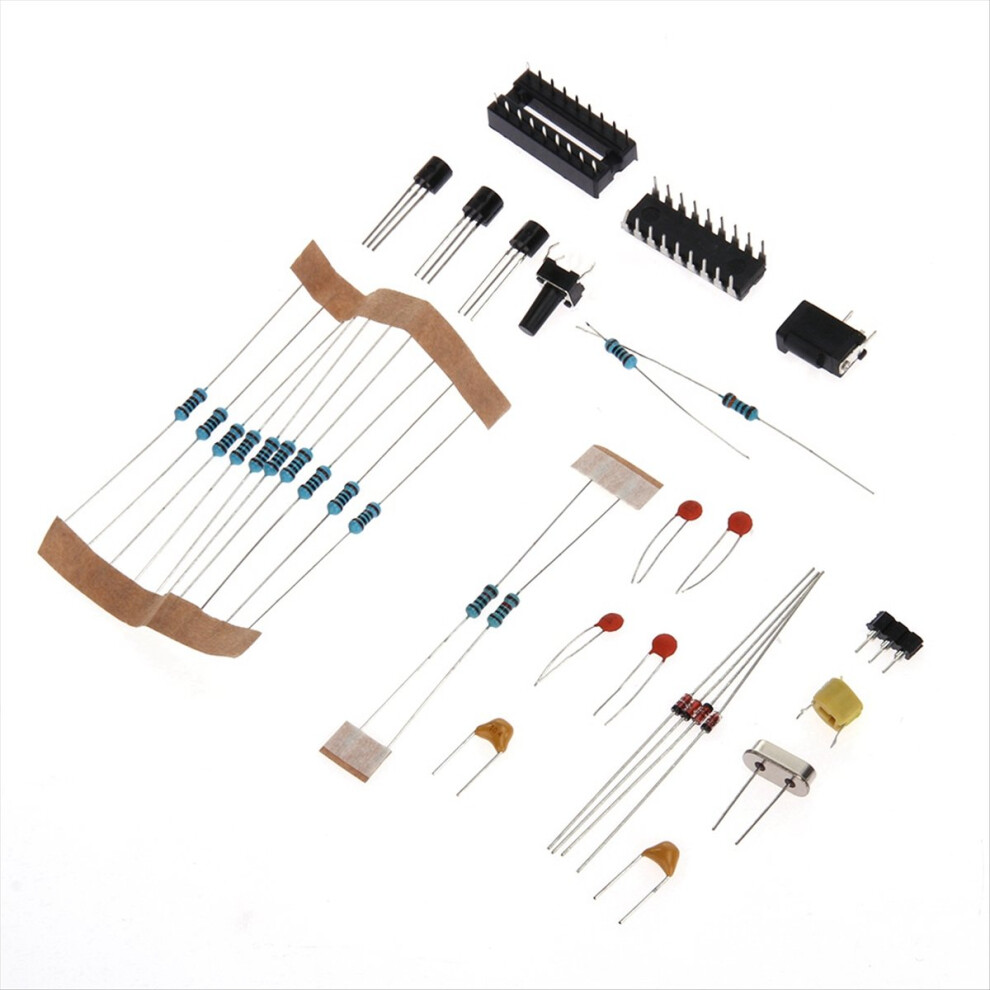

Τα εξαρτήματα αποστέλλονται ξεχωριστά και η συγκόλληση και η διόρθωση σφαλμάτων πρέπει να ολοκληρωθούν μόνοι σας.
Χρώμα: Χρώμα φωτογραφίας.

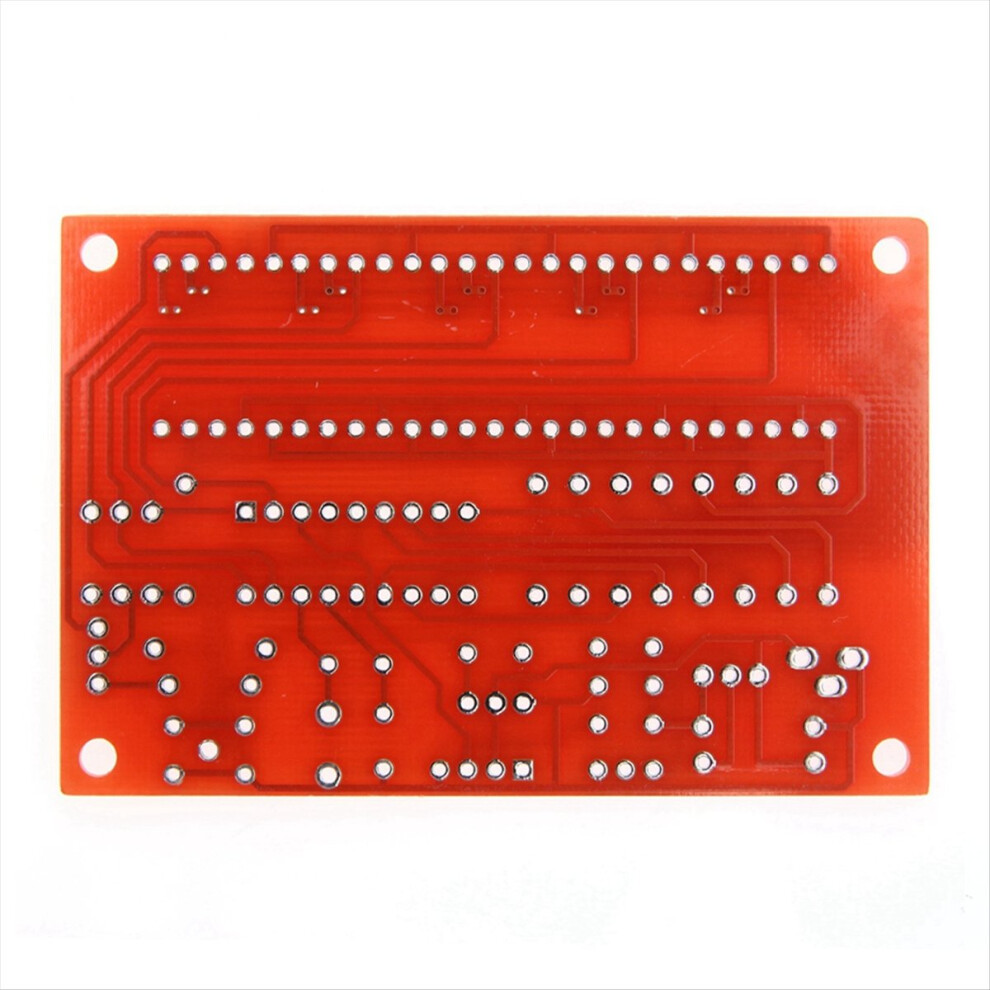

Υλικό: PCB.

Περιεχόμενα συσκευασίας:

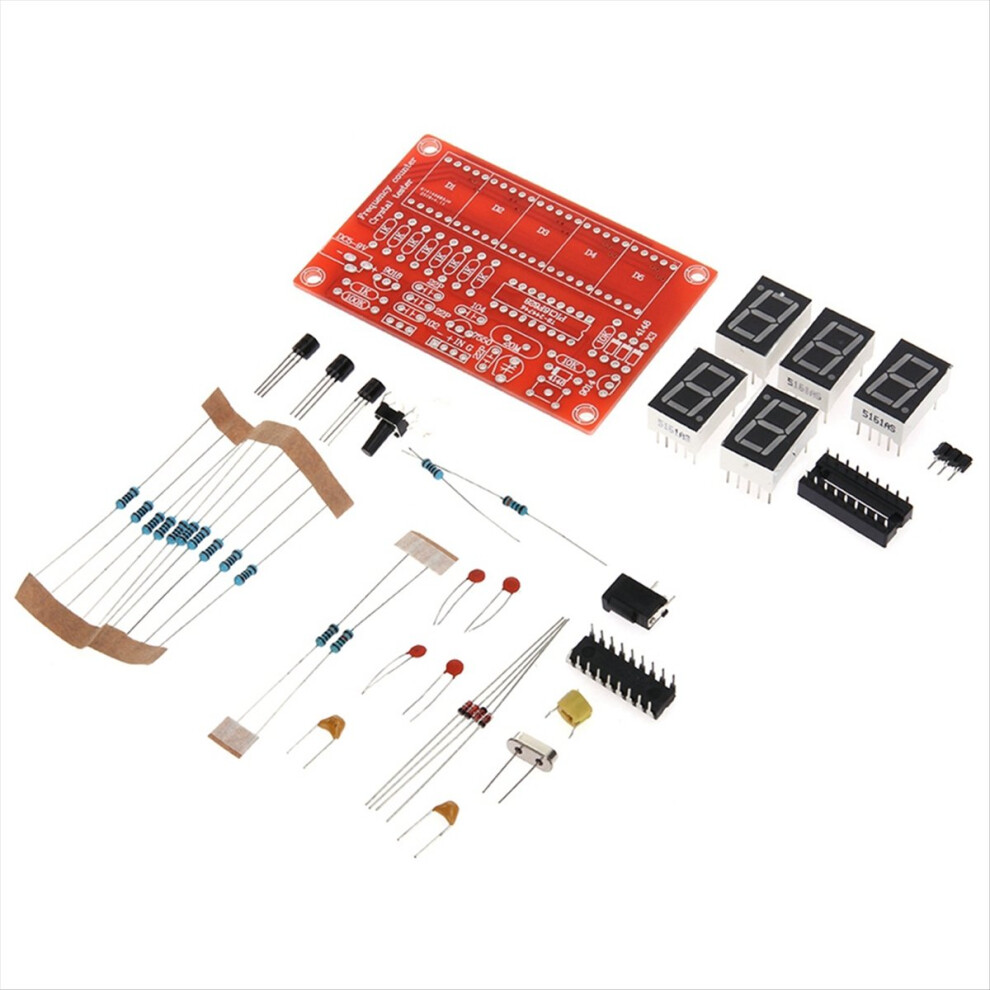

1 x Κιτ DIY μετρητή συχνότητας.

Μόνο το παραπάνω περιεχόμενο της συσκευασίας. Δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
