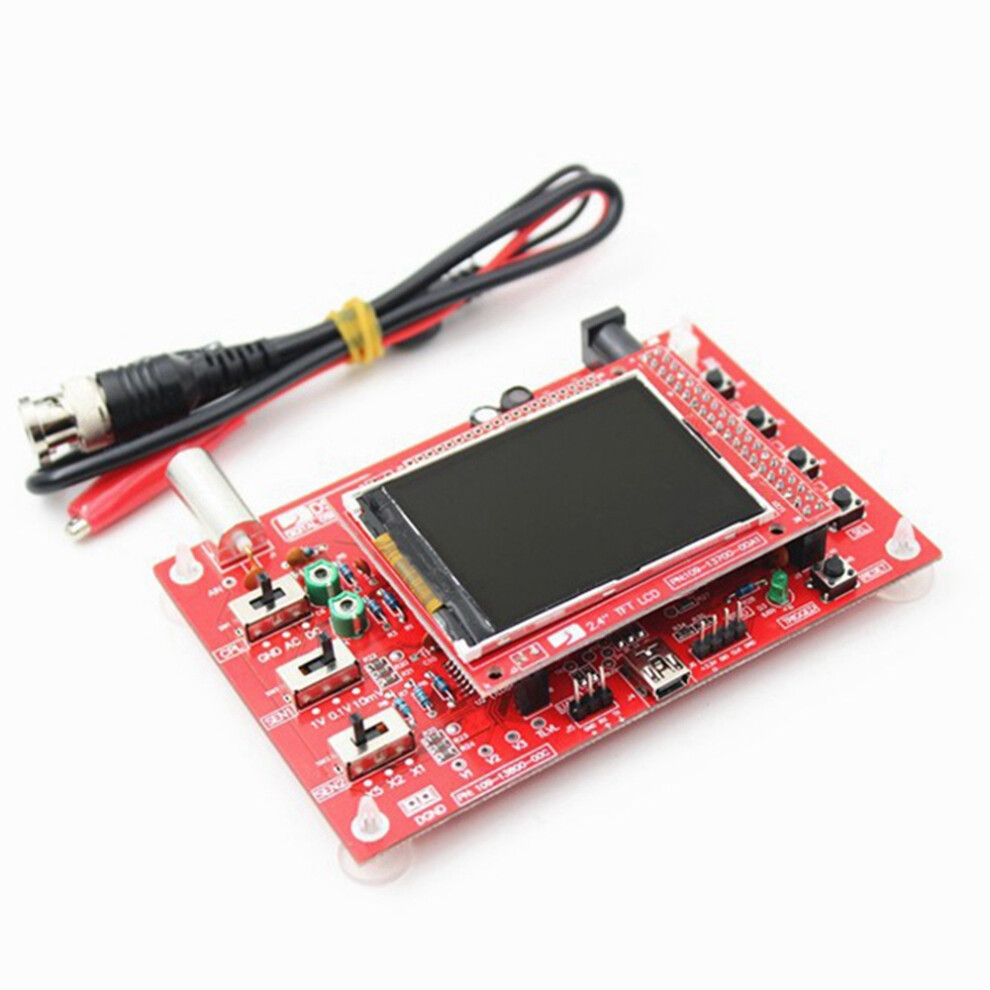

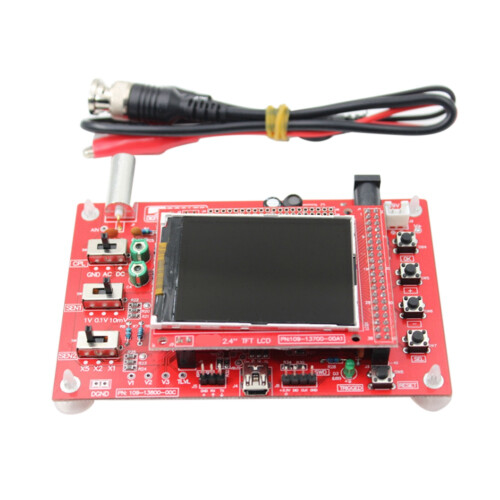

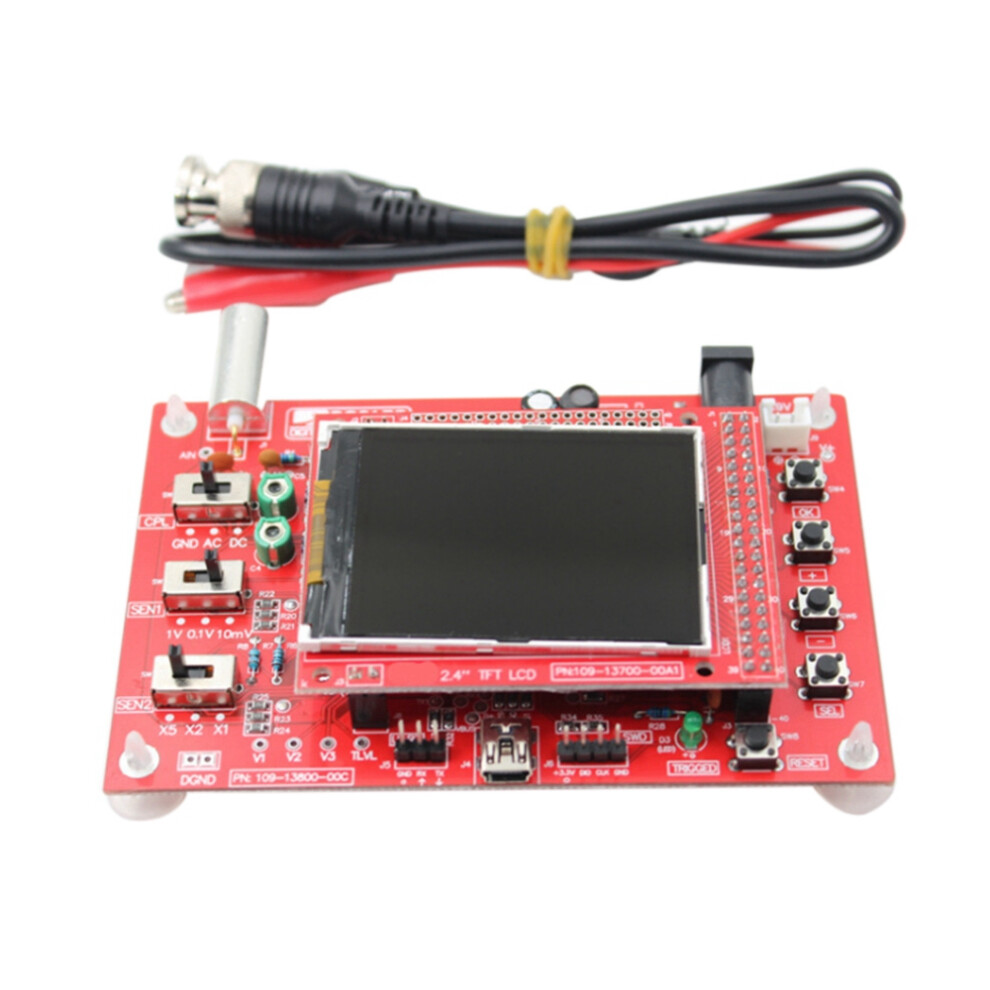

Ψηφιακός συναρμολογημένος παλμογράφος TFT με δοκιμή αλλιγάτορα Probe

Ψηφιακός συναρμολογημένος παλμογράφος TFT με δοκιμή αλλιγάτορα Probe Περιγραφή

Αυτό το κιτ χρησιμοποιεί επεξεργαστή ARM-M3 (STM32F103C8) και περιλαμβάνει μια έγχρωμη οθόνη TFT 2,4 ιντσών, μπορεί να χρησιμοποιηθεί ως πλακέτα ανάπτυξης δοκιμών ARM.
Μπορεί να είναι δευτερεύουσα ανάπτυξη με βάση αυτό το κιτ, για παράδειγμα, μπορεί να αλλάξει σε χιλιοστοβολτόμετρο,
Με αυτόματες, κανονικές και μονόπλευρες λειτουργίες, εύκολη καταγραφή της κυματομορφής της στιγμής.
Διαθέτει πηγή τετραγωνικού κύματος 1Hz /3,3V.
Με ψηφιακή οθόνη παραμέτρων κυματομορφής, συμπεριλαμβανομένης της συχνότητας, της περιόδου, του πλάτους παλμού, του λόγου λειτουργίας, ΜΕΓΙΣΤΟΥ/ΕΛΑΧΙΣΤΟΥ/ΜΕΣΟΥ/-

Μέγιστου ρυθμού δειγματοληψίας σε πραγματικό χρόνο: 1Msps
Ακρίβεια: 12Bit
Βάθος buffer δείγματος: 1024 bytes
Αναλογικό εύρος ζώνης: 0 - 200KHz
Κάθετη ευαισθησία: 10mV/ - 5V/ (σε 1-2-5 (βήματα)
Ρυθμιζόμενη κατακόρυφη μετατόπιση με ένδειξη
Σύνθετη αντίσταση εισόδου: 1MΩ
Μέγιστη τάση εισόδου: 50Vpp (αισθητήρας 1:1), 400Vpp (αισθητήρας 10:1)

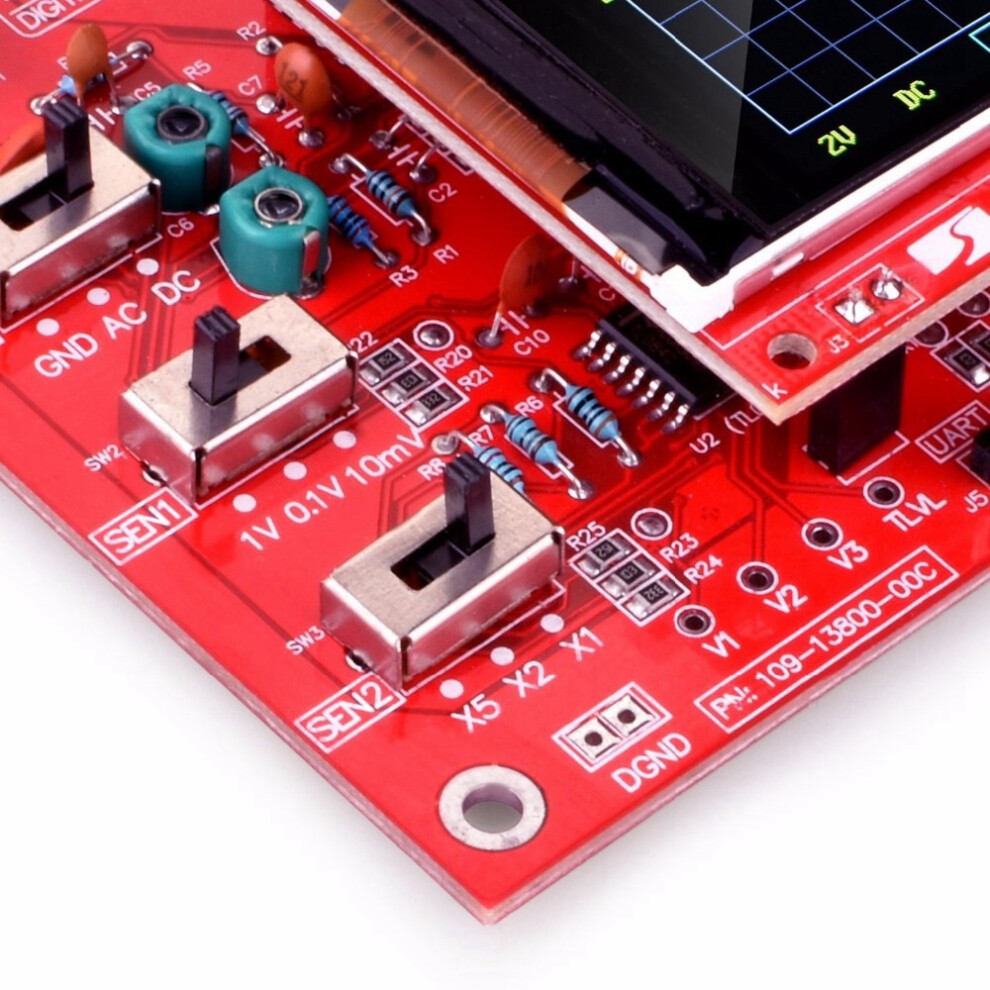

Οι μέθοδοι σύζευξης περιλαμβάνουν DC/AC/GND
Οριζόντιο εύρος βάσης χρόνου: 10μs/ - 50s/ (σε βήματα 1-2-5)
Με αυτόματες, συμβατικές και μονής ενεργοποίησης λειτουργίες, είναι βολικό να καταγράφονται στιγμιαίες κυματομορφές
Ενεργοποίηση με ανοδική ή καθοδική ακμή
Ρυθμιζόμενη θέση επιπέδου ενεργοποίησης με ένδειξη
Μπορεί να παρατηρηθεί κυματομορφή πριν από την ενεργοποίηση (αρνητική καθυστέρηση)
Η εμφάνιση κυματομορφής μπορεί να παγώσει ανά πάσα στιγμή (λειτουργία HOLD)
Διαθέτει πηγή τετραγωνικού κύματος 1KHz /3.3V

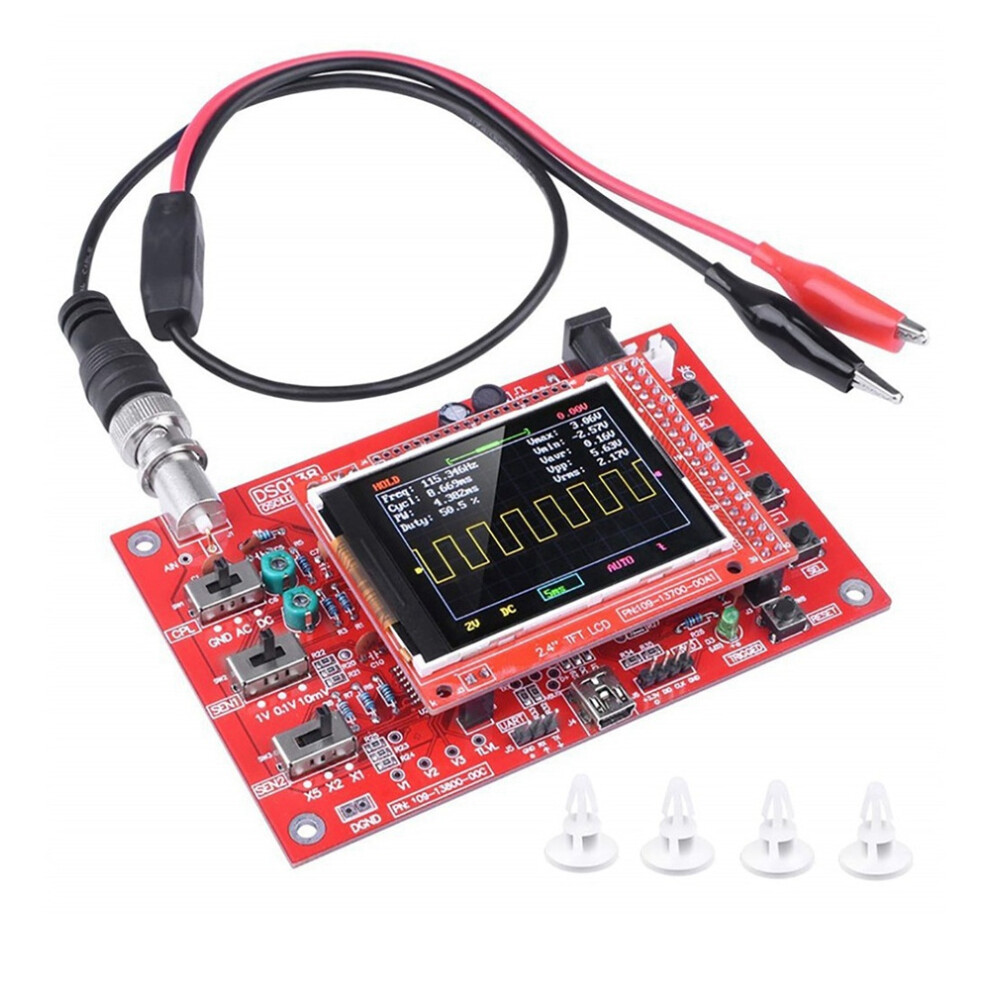

Ψηφιακή οθόνη με παραμέτρους κυματομορφής, οι παράμετροι που μπορούν να εμφανιστούν είναι: συχνότητα, περίοδος, πλάτος παλμού, κύκλος λειτουργίας, μέγιστη τιμή, ελάχιστη τιμή, μέσος όρος τιμή, -σε- τιμή, RMS
Αποθήκευση/ανάκληση της κυματομορφής, η κυματομορφή δεν εξαφανίζεται κατά την απενεργοποίηση
Χρώμα: Κόκκινο
Υλικό: ABS
Μέγεθος: 18 x 12,5 x 3cm

Περιεχόμενα συσκευασίας:
1 * Κιτ ψηφιακού παλμογράφου DIY
1 * Αισθητήρας

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Το φως και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
