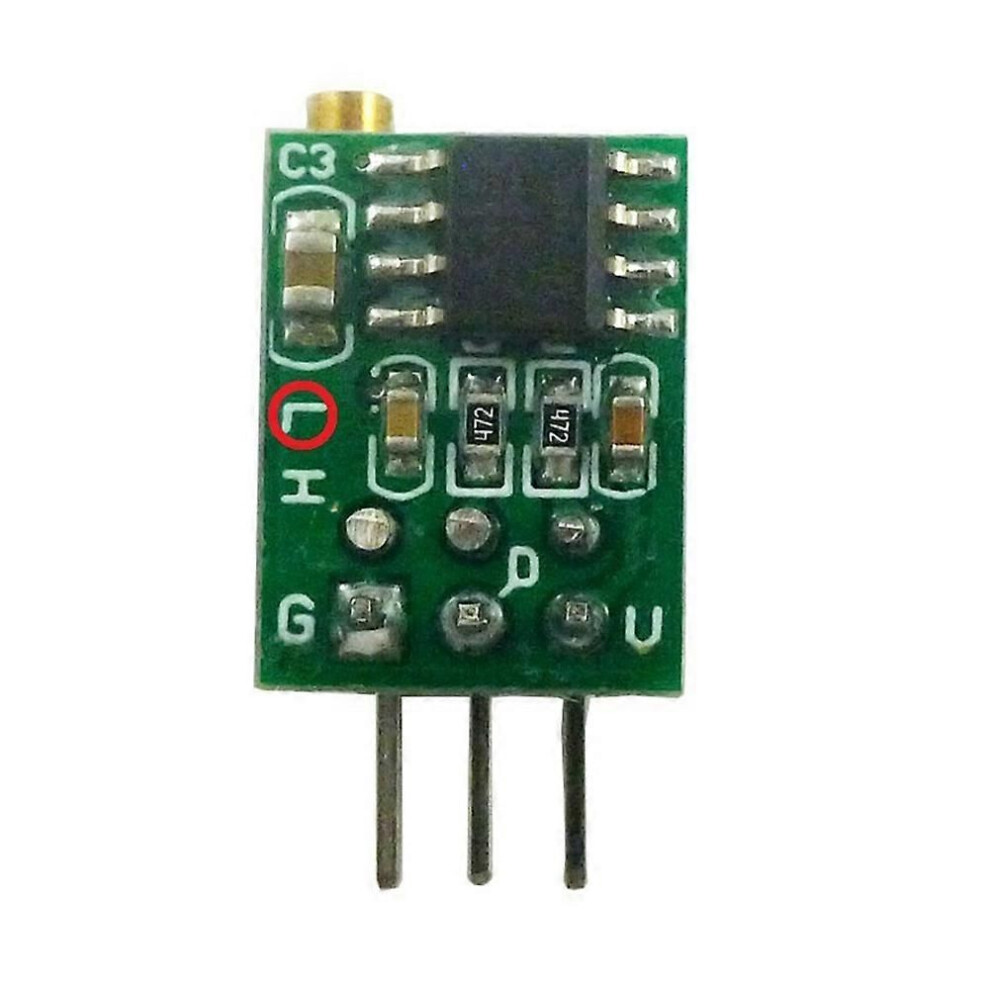

Ρυθμιζόμενη γεννήτρια σήματος TP354 NE555 Μονάδα τετραγωνικού κύματος γεννήτριας παλμών Ταλαντωτής Πηγή σήματος εξόδου 0,8Hz-60Hz
1: Ακροδέκτης εξόδου του τετραγωνικού σήματος εξόδου, το πλάτος είναι περίπου ίσο με την τάση εισόδου.
2: Ο κύκλος λειτουργίας εξόδου δεν είναι ρυθμιζόμενος, βασική σταθερότητα του κύκλου λειτουργίας του σήματος εξόδου κατά τη διαδικασία ρύθμισης της συχνότητας (50%-65%).
3: Συχνότητα μέσω ενσωματωμένης ρύθμισης ποτενσιόμετρου πολλαπλών στροφών, προδιαγραφές: εύρος ρύθμισης: Η έκδοση L είναι 0,8Hz-60Hz;
4: Κεφαλίδα ακίδας 3P 2,54mm
Ισχύς: Τάση τροφοδοσίας DC 5V-15V, Το ρεύμα χωρίς φορτίο είναι περίπου 3mA.
Ρεύμα οδήγησης εξόδου: Το κύκλωμα εξόδου είναι ικανό να βυθίζεται ή να τροφοδοτεί ρεύμα έως 200 mA. Η λειτουργία καθορίζεται για τροφοδοτικά από
5 V έως 15 V. Με τροφοδοσία 5 V, τα επίπεδα εξόδου είναι συμβατά με εισόδους TTL.
Χρήσεις:
Χρησιμοποιείται ως πηγή σήματος στο κύκλωμα.
Μέθοδος χρήσης:
1. Ισχύς εισόδου και στη συνέχεια εργασία.
2. Τερματίζει με πυκνωτή φίλτρου τροφοδοσίας 0.1uf για μεγαλύτερη σταθερότητα.
3. Ποτενσιόμετρο δεξιόστροφης ρύθμισης, αύξηση συχνότητας, ποτενσιόμετρο αριστερόστροφης ρύθμισης, μείωση συχνότητας.
Σημείωση:
1. Οι παραπάνω παράμετροι μετρώνται στα 5V, ενδέχεται να διαφέρουν σε άλλες τάσεις.
2. Αυτό το προϊόν δεν είναι ένα εξελιγμένο κύκλωμα, δεν είναι κατάλληλο για υψηλή ακρίβεια.
Χρώμα: Πράσινο
Υλικό: PCB
Περιεχόμενα συσκευασίας:
1 x Ρυθμιζόμενη γεννήτρια σήματος τετραγωνικού κύματος
