Για αποκωδικοποιητή Ws2811 Ws2812 DMX σε SPI 10 είδη διαφορετικού IC Pixel από το διακόπτη

Για αποκωδικοποιητή Ws2811 Ws2812 DMX σε SPI 10 είδη διαφορετικού IC Pixel από το διακόπτη Περιγραφή

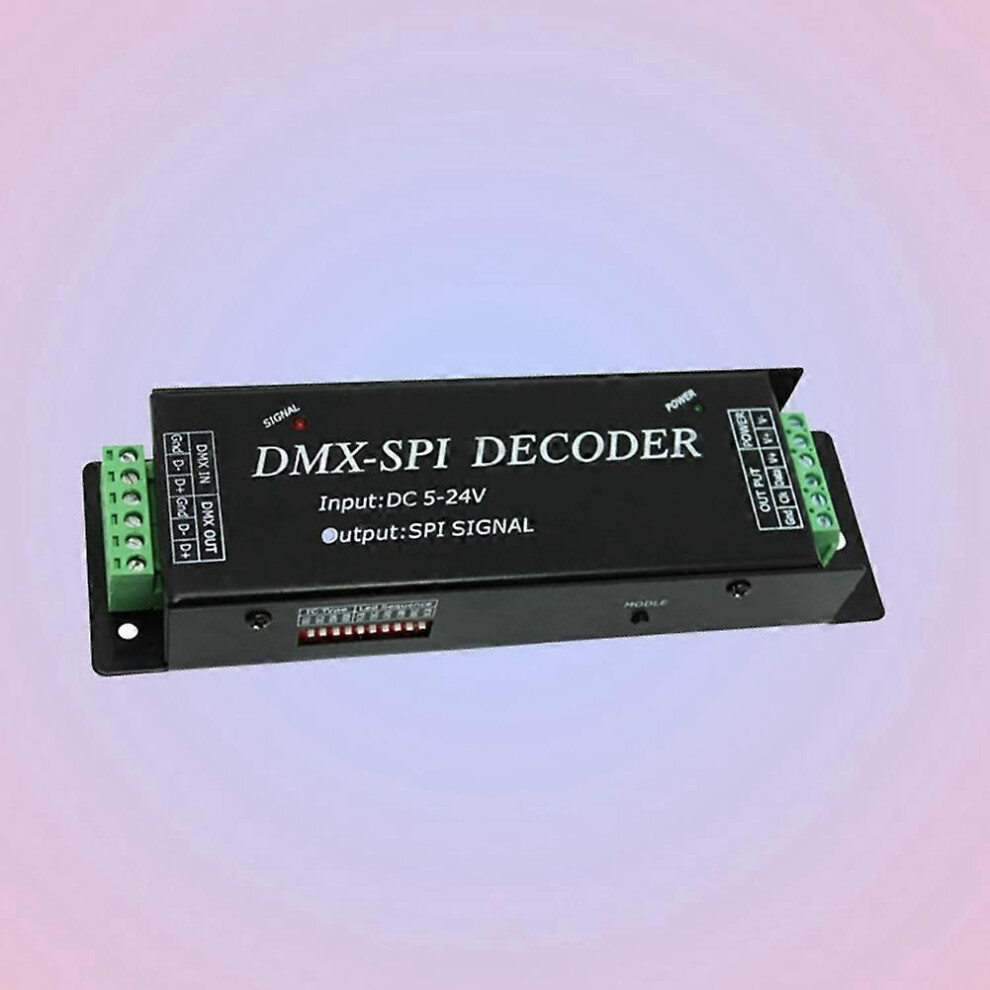

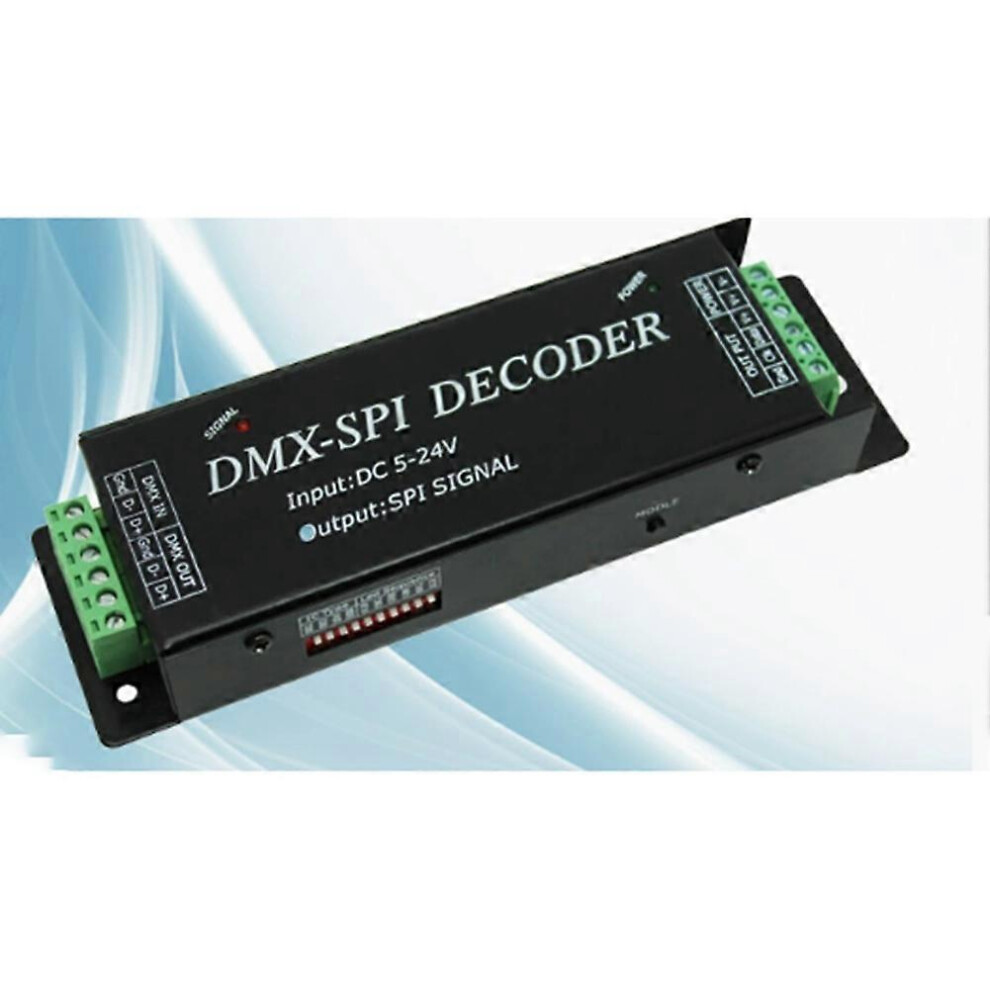

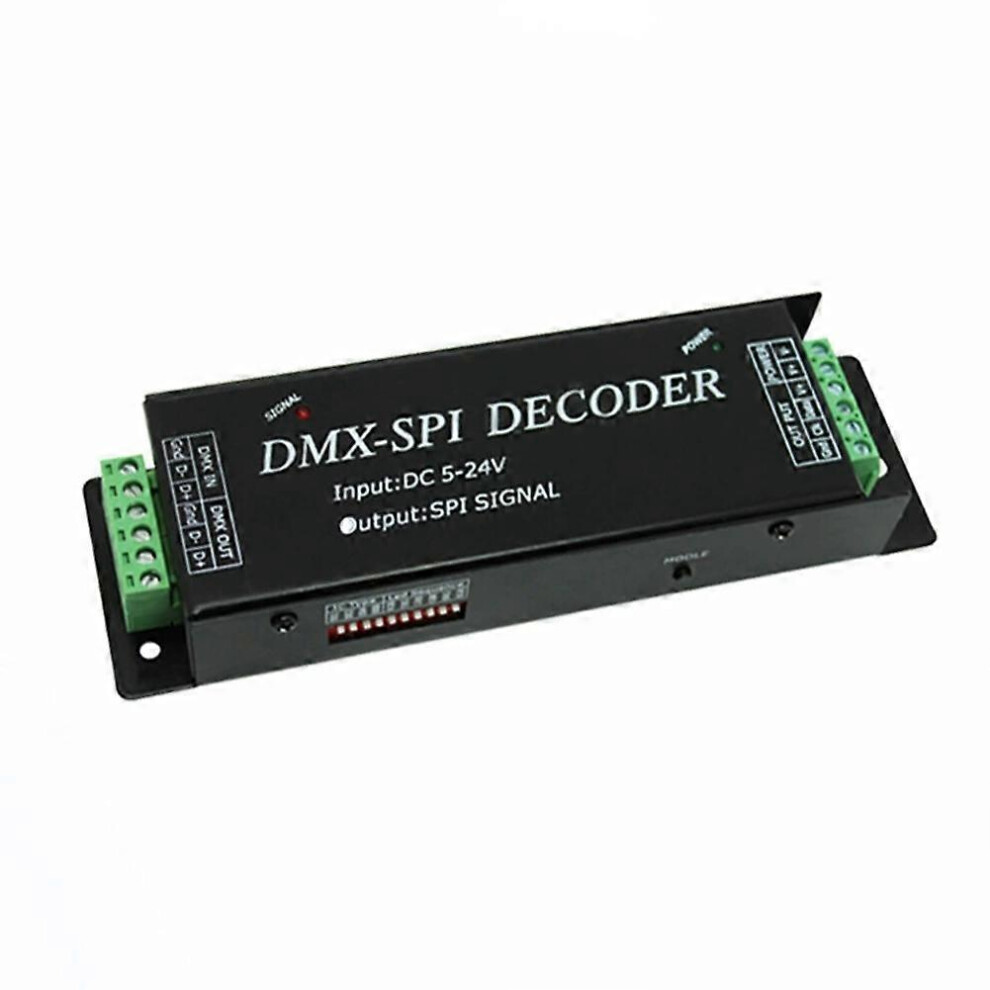

Ο αποκωδικοποιητής υιοθετεί την προηγμένη μονάδα μικροελέγχου, λαμβάνει τυποποιημένο ψηφιακό σήμα ελέγχου που χρησιμοποιείται ευρέως στο διεθνές και το μετατρέπει σε σήμα για να οδηγήσει υποστηρίζει 10 είδη διαφορετικών μοντέλων φώτων, την ίδια στιγμή η θύρα του σήματος έχει μέτρα αντικεραυνικής προστασίας.

Θα μπορούσατε να συνδέσετε τον αποκωδικοποιητή με την ψηφιακή κονσόλα για να επιτύχετε ή διάφορες αλλαγές στις διαδικασίες. Δεν είναι συνδεδεμένο με κονσόλα DMX, μπορείτε να επιλέξετε τα ενσωματωμένα 35 είδη προεπιλεγμένων μοτίβων μέσω του κουμπιού modle, τα προεπιλεγμένα σημεία είναι 1024

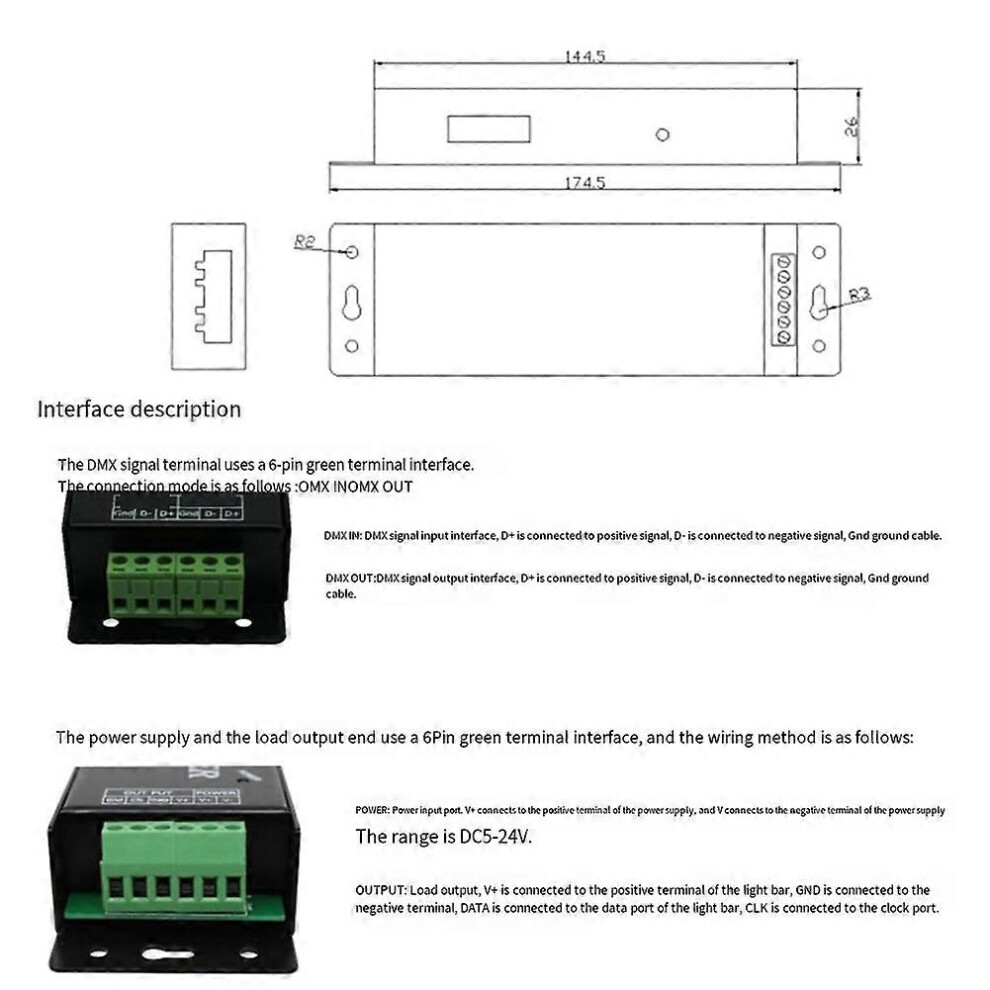

Η διεπαφή του σήματος DMX υιοθετεί τη διεπαφή πράσινου τερματικού 6PIN, η καλωδίωση έχει ως εξής: DMX IN: διεπαφή εισόδου σήματος DMX, D+ πρέπει να συνδεθεί με θετικό σήμα, D- συνδεδεμένο με αρνητικό σήματος, Το Gnd συνδέεται με το έδαφος. DMX OUT: διεπαφή εξόδου του σήματος DMX, D+ θα πρέπει να συνδεθεί με θετικό σήμα, D- συνδεδεμένο με αρνητικό σήματος, Gnd συνδεδεμένο με γείωση.

Η ισχύς και η έξοδος φορτίου υιοθετεί τον πράσινο ακροδέκτη 6PIN, η καλωδίωση έχει ως εξής: POWER: διεπαφή εισόδου ισχύος, V+ πρέπει να συνδεθεί με θετική ισχύ, V- συνδεδεμένη με αρνητική ισχύ, το εύρος της τάσης τροφοδοσίας είναι DC5-24V. OUT PUT: διεπαφή εξόδου φορτίου, V+ θα πρέπει να συνδέεται με το θετικό του φωτός, GND συνδεδεμένο με αρνητικό, DATA συνδεδεμένο με διεπαφή δεδομένων φωτός, CLK συνδεδεμένο με διεπαφή ρολογιού φωτός.1

. Θερμοκρασία λειτουργίας: -20-60 βαθμοί

2. Τάση εισόδου: DC5-24V

3. Έξοδος: Σήμα SPI (DATA,CLK)

4. Εξωτερική διάσταση: Μ175 x Π53 x Υ27(mm)

5. Μέγιστη ισχύς: 480W

Τυπική εφαρμογή:

Κατάσταση μονής λωρίδας γραμμής σήματος σύνδεσης μονής ισχύος: εάν η τάση V+ της ταινίας είναι ίδια με την τάση εισόδου του ελεγκτή και το φωτεινό σήμα είναι μονό, τότε μπορεί να συνδεθεί απευθείας με τον ελεγκτή V+.

Κατάσταση λωρίδας διπλής γραμμής σήματος σύνδεσης μονής ισχύος: εάν η τάση V+ της ταινίας είναι ίδια με την τάση εισόδου του ελεγκτή,και το φωτεινό σήμα είναι διπλό, τότε μπορεί να συνδεθεί απευθείας με το
