CANable USB to CAN module Canbus Debugger Analyzer Adapter Description

CANable USB zu CAN-Modul Canbus Debugger Analyzer Adapter Beschreibung

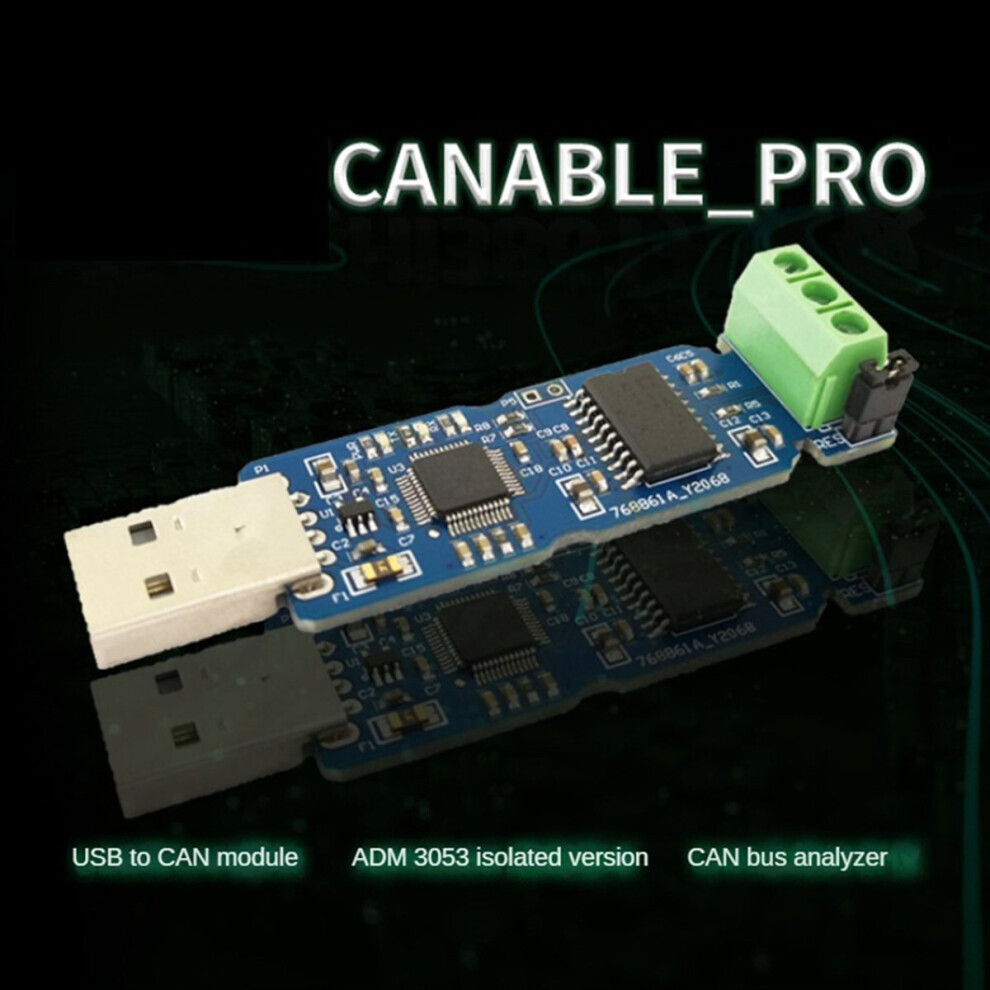

Das USB-zu-CAN-Modul wird basierend auf einem Open-Source-Projekt transplantiert und kann zur Analyse des CAN-Bus-Protokolls verwendet werden.
Unterstützung: Open-Source-Hostcomputer-CAN-Protokollanalysesoftware.

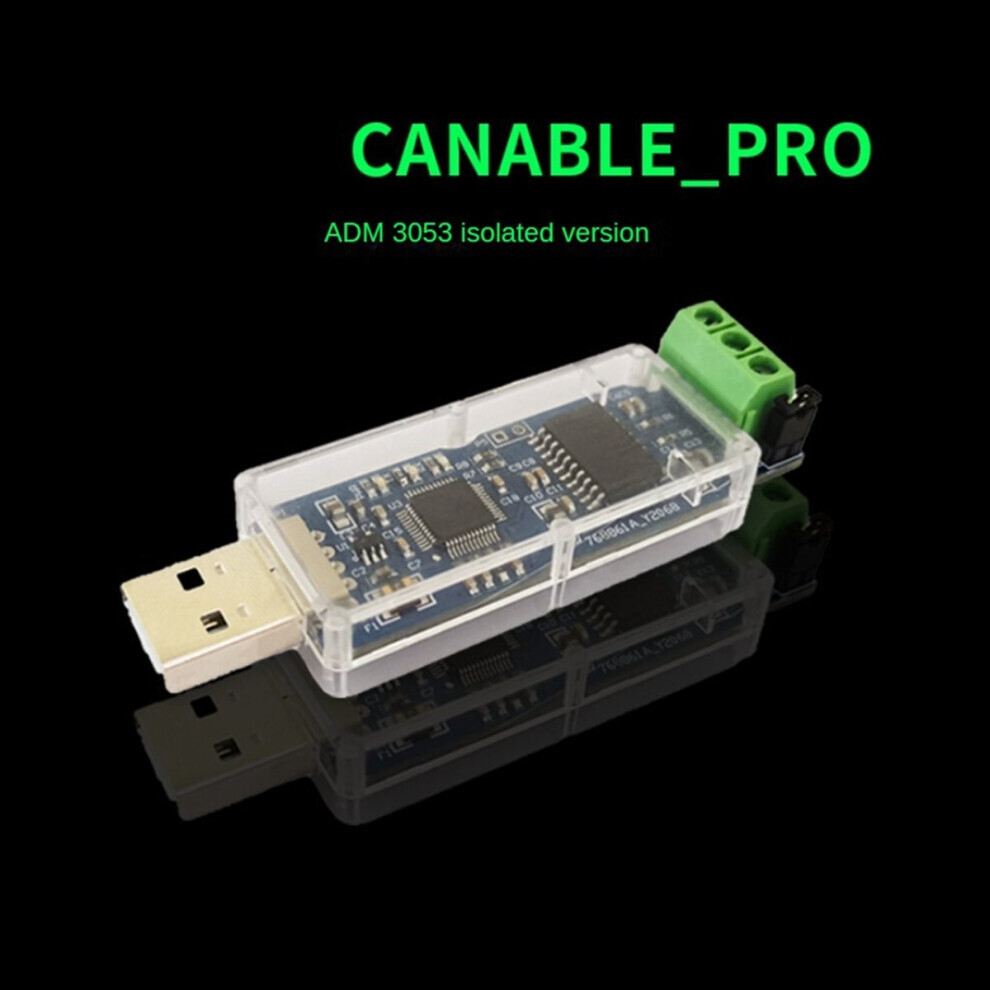

Ausführung: CAN-Isolationschip ADM3053 wird übernommen. 2500-V-Isolation und die Baudrate kann 1 M erreichen.
Funktionsmerkmale: Eingangsspannung: 5 V (USB-Stromversorgung)
Chip: ADM3053

Baudrate: bis zu 1 M
Statusanzeige: dreifarbige LED
Anleitung:

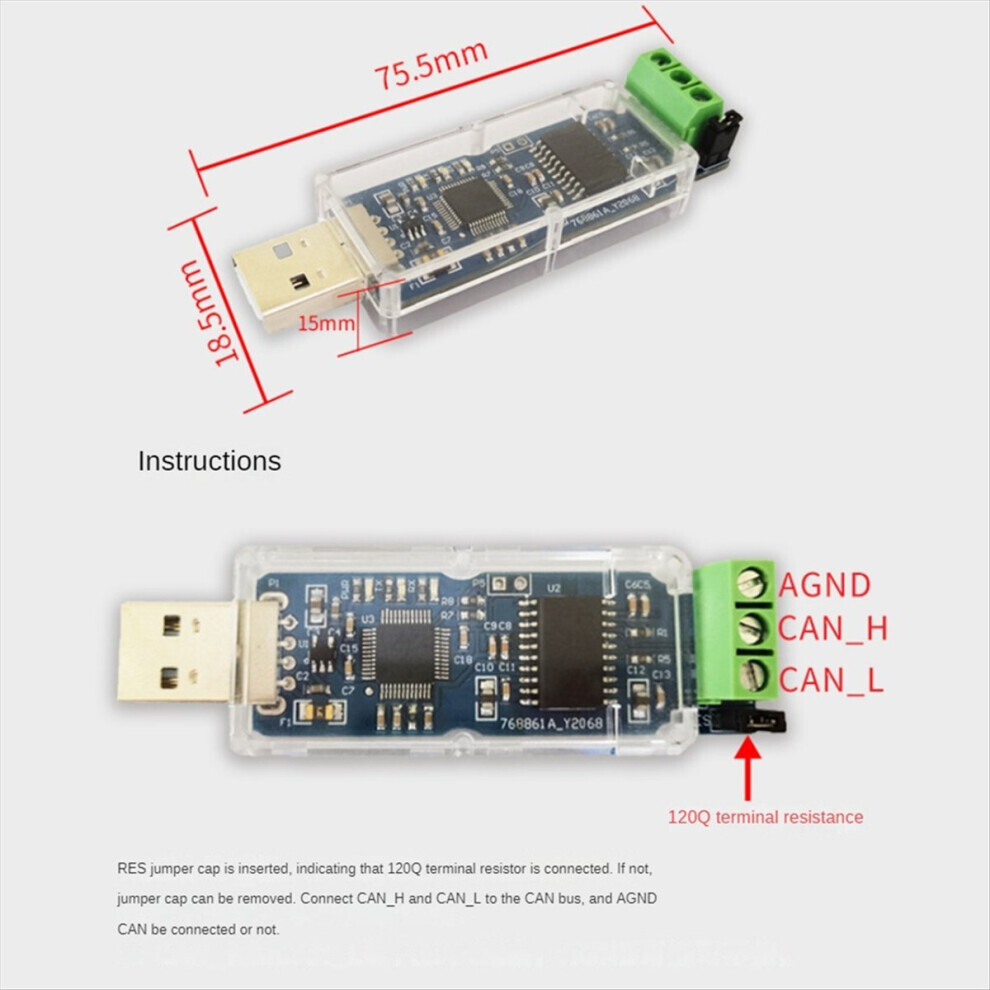

Die RES-Jumperkappe ist eingesetzt. was bedeutet. dass der 120Q-Abschlusswiderstand angeschlossen ist. Falls nicht benötigt. kann die Überbrückungskappe entfernt werden.
Verbinden Sie CAN_H und CAN_L mit dem CAN-Bus. und GND kann angeschlossen sein oder nicht.
Schließen Sie den Computer an. und das CAN-Gerät wird im Geräte-Manager angezeigt.
Schalten Sie den oberen Computer ein.
Wählen Sie die gewünschte Baudrate und den Abtastpunkt. klicken Sie auf OK. und die dreifarbige Anzeige leuchtet auf. Sie können Daten über den CAN-Bus senden und empfangen.
Farbe: Blau und Transparent
Material: PCB + elektronische Komponenten + Kunststoff

Packungsinhalt:
1 * USB-zu-CAN-Modul

Nur der oben genannte Verpackungsinhalt. andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen. dass die Farbe des Artikels auf dem Bild etwas anders als das tatsächliche Produkt ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
