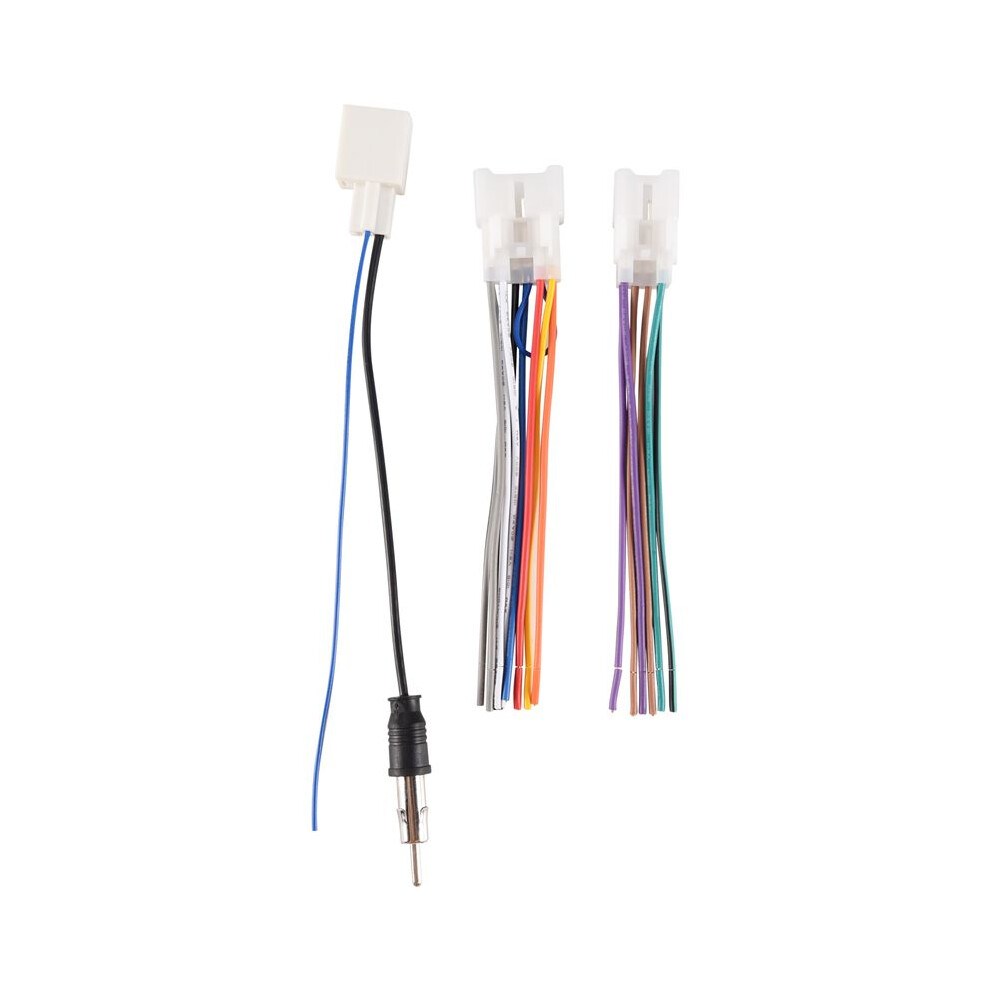

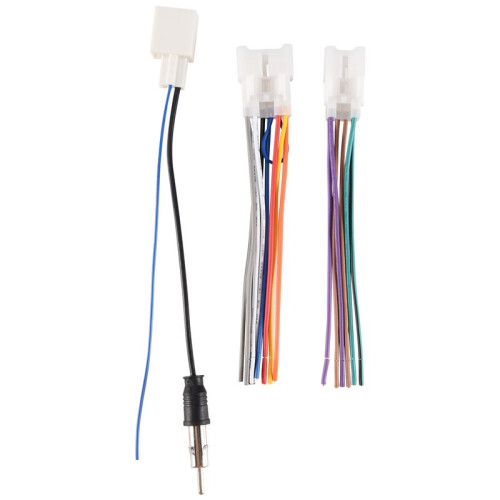

Cablaggio Stereo per Auto CD DVD per con Cavo Adattatore Antenna

Descrizione di Cablaggio Stereo per Auto CD DVD per con Cavo Adattatore Antenna

Cablaggio con cavo adattatore antenna per
Per l'installazione di autoradio / radio / lettore CD / DVD
Compatibile con la maggior parte delle autoradio TOYOTOA per autoradio / lettore stereo / CD / DVD.
PIN DI CONNESSIONE:
Cavi di alimentazione:
(1) Giallo: 12V costante
(2) Rosso: accessorio 12V
(3) Nero: terra
Cavi di controllo:
(1) Arancione - Dash Light Dimmer / Illuminazione
(2) Blu-- Controllo automatico 'antenna o Subwoofer / Controllo 'amplificatore
Cavi degli altoparlanti:
(1) Verde - Posteriore sinistro Altoparlante (+)
(2) Verde con striscia nera - Altoparlante posteriore sinistro (-)
(3) Bianco - Altoparlante anteriore destro (+)
(4) Bianco con striscia nera - Altoparlante anteriore destro (-)
(5) Viola - Altoparlante posteriore destro (+)
(6) Viola con striscia nero - Altoparlante posteriore destro (- )
(7) Grigio - Altoparlante anteriore sinistro (+)
(8) Grigio con striscia nera - Altoparlante anteriore sinistro (-)
3. Note aggiuntive:
Questo cablaggio potrebbe non includere tutti i colori dei fili sopra elencati.
Questo cablaggio non contiene i cavi di controllo del volante. Devi scoprire i cavi di controllo del volante dal tuo veicolo, quindi collegarli ai cavi di controllo del volante forniti con la radio / stereo.
colore: miscelazione dei colori
Materiale: custodia in plastica + nucleo metallico
Contenuto della confezione:
2 x cablaggio
1 x adattatore antenna
