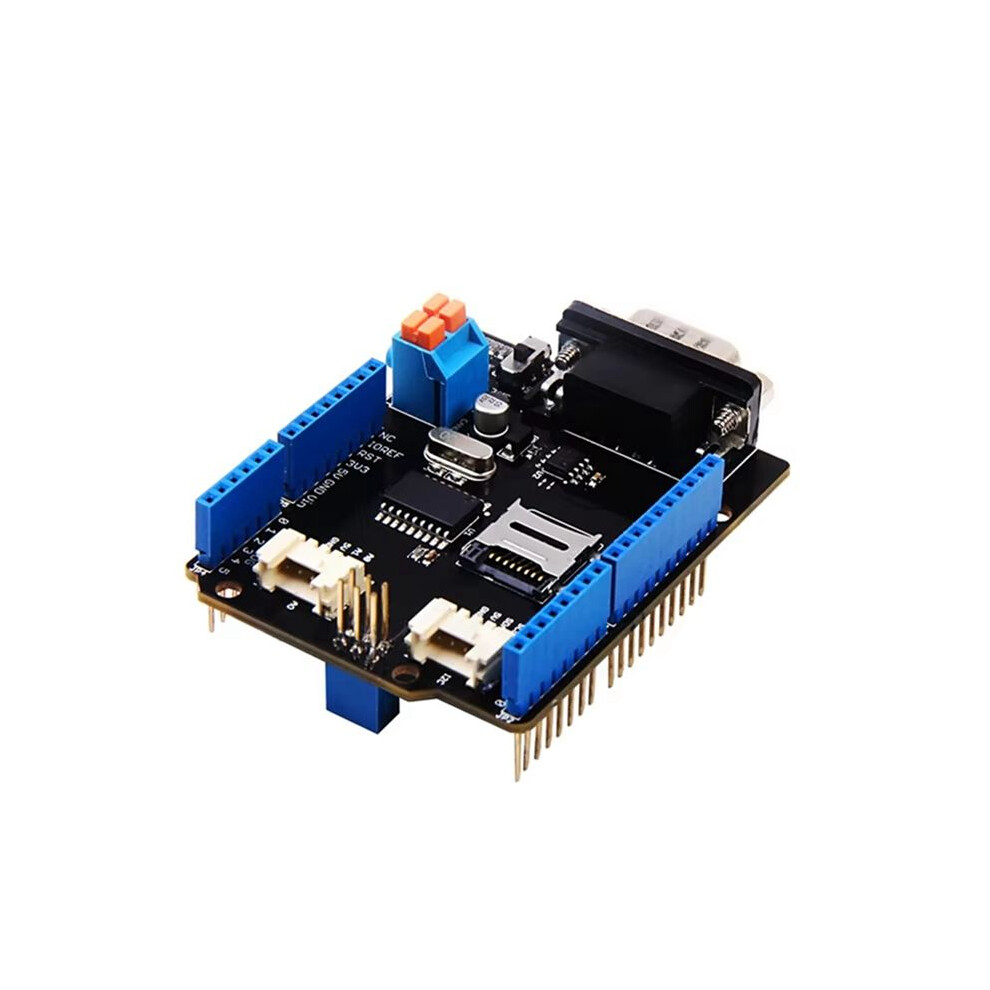

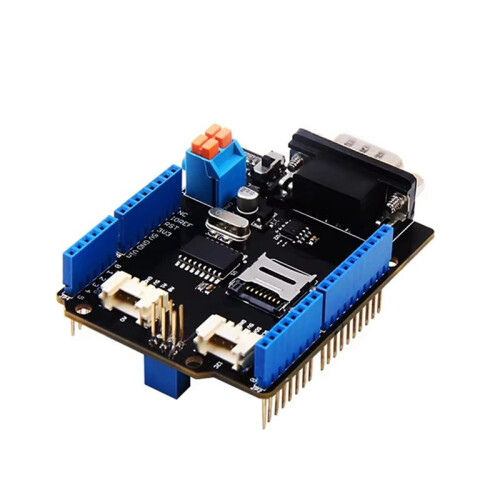

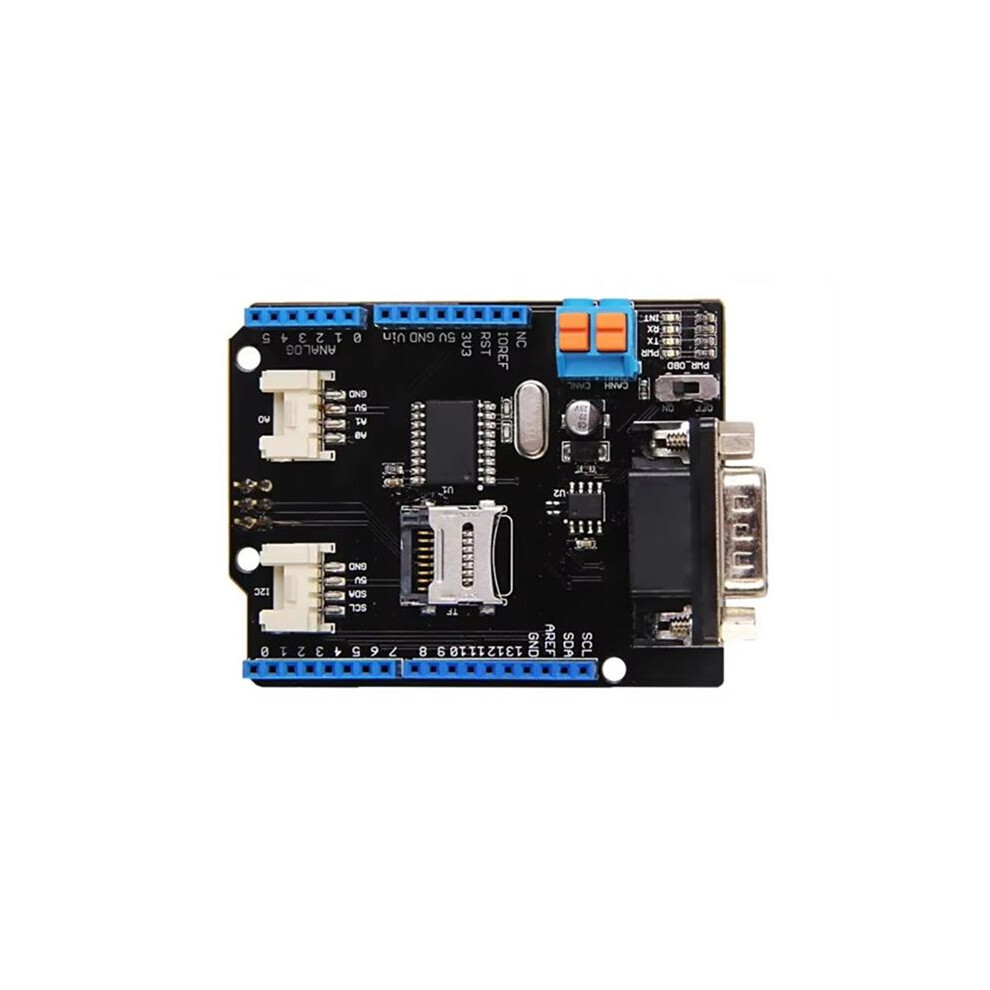

CAN-Bus Shield V2 per per Controller e Transceiver, CAN-BUS Shield Adotta MCP2515 e MCP2551

Descrizione di CAN-Bus Shield V2 per per Controller e Transceiver, CAN-BUS Shield Adotta MCP2515 e MCP2551

CAN-BUS è un comune bus industriale Per la sua lunga distanza di percorrenza, la velocità di comunicazione media e l'elevata affidabilità. È comunemente presente sulle moderne macchine utensili e come bus diagnostico Per automobili. Grazie a CAN-BUS, i produttori sono in di hackerare le loro auto in modo più conveniente.

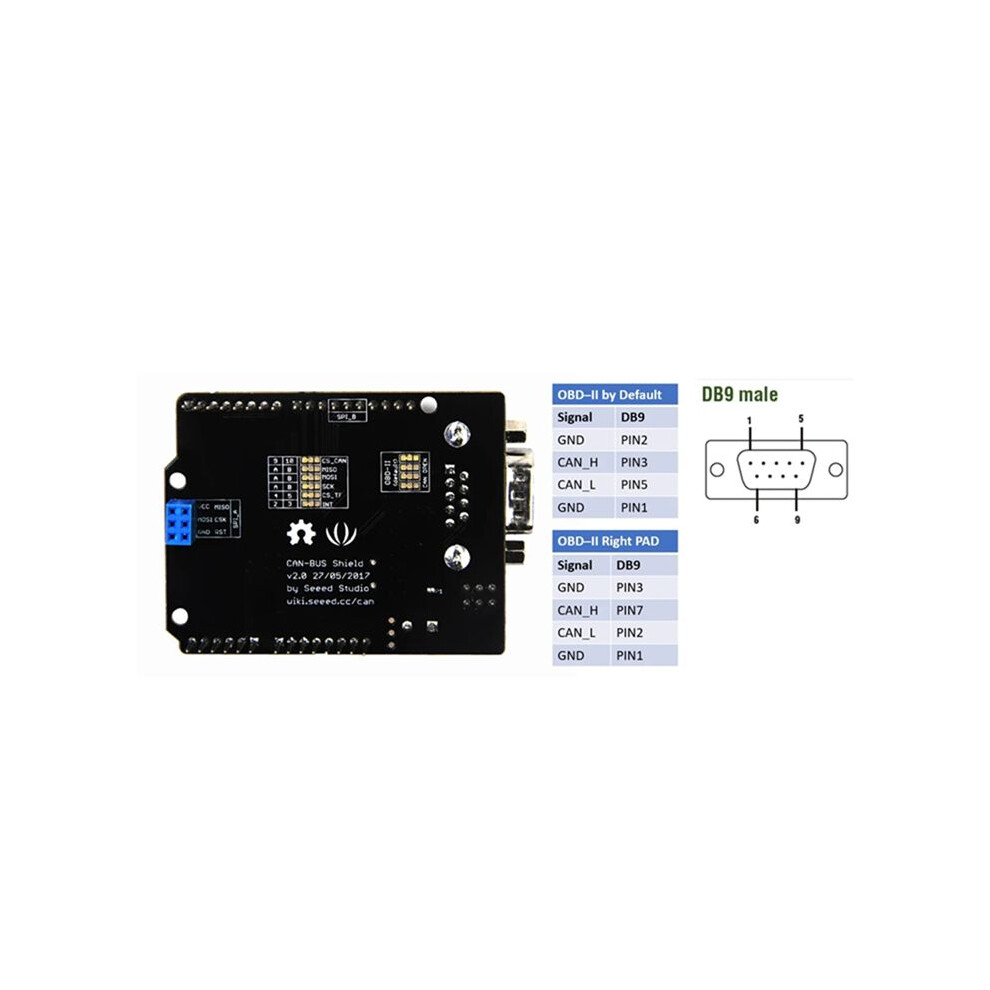

CAN-BUS Shield V2 utilizza ancora MCP2515 come controller CAN-BUS e MCP2551 come transceiver CAN. È possibile selezionare il pinout standard OBD-II o CAN commutando i jumper sull'interfaccia DB9, il pinout predefinito è OBD-II.

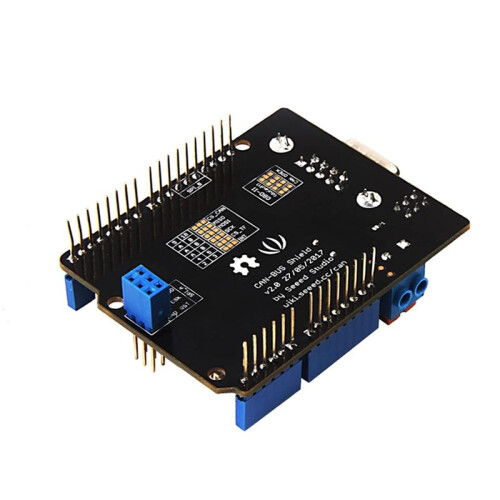

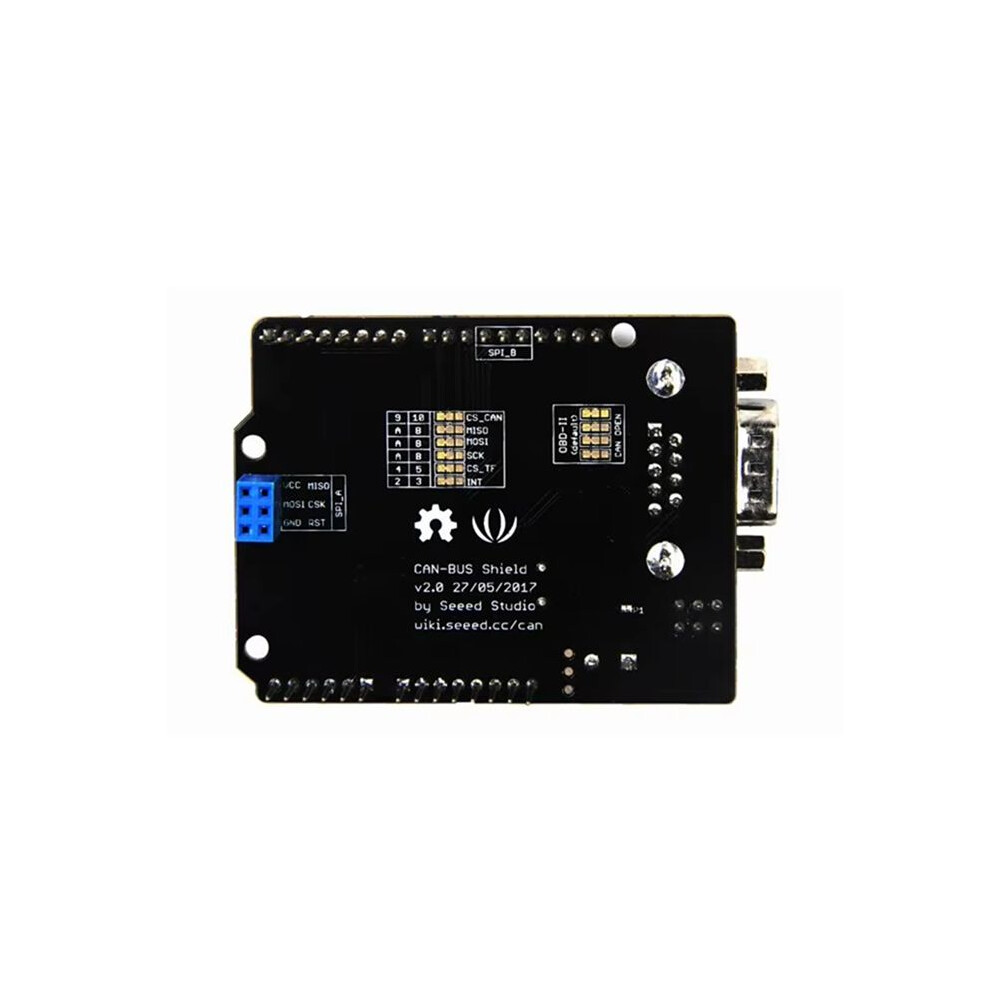

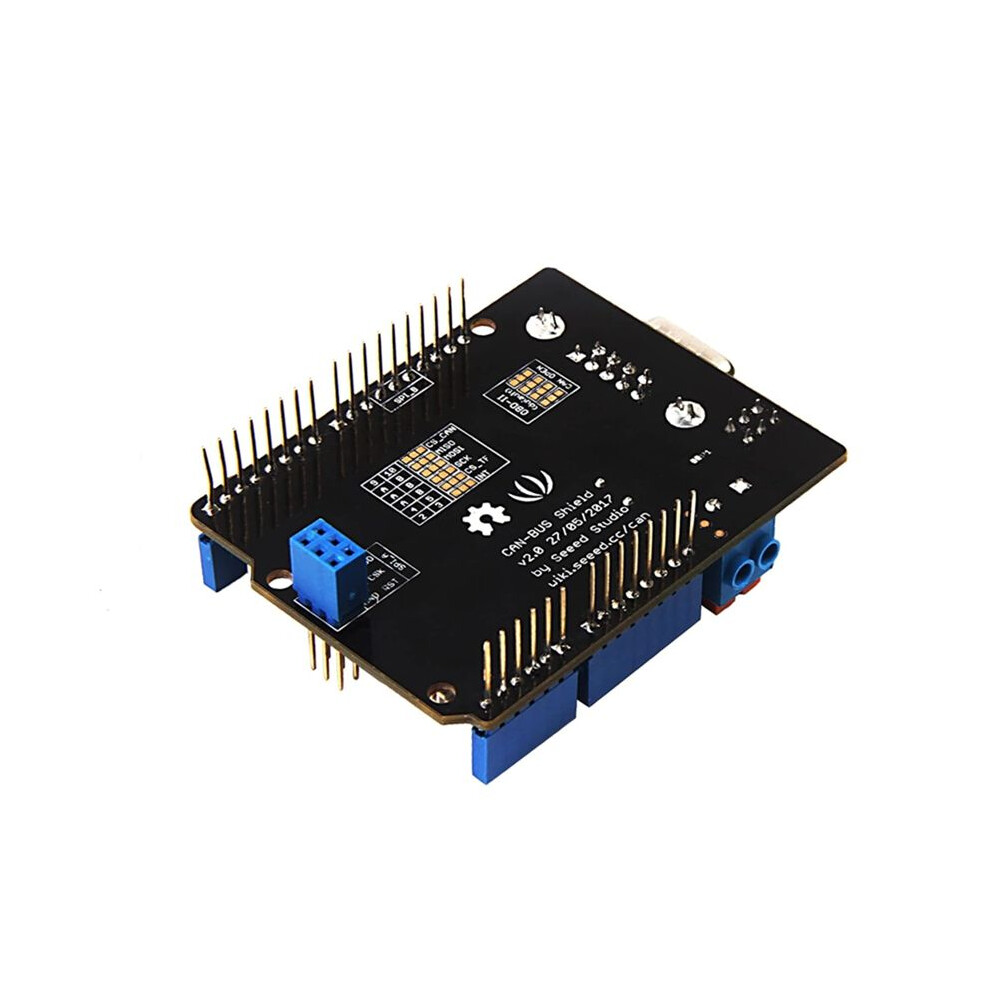

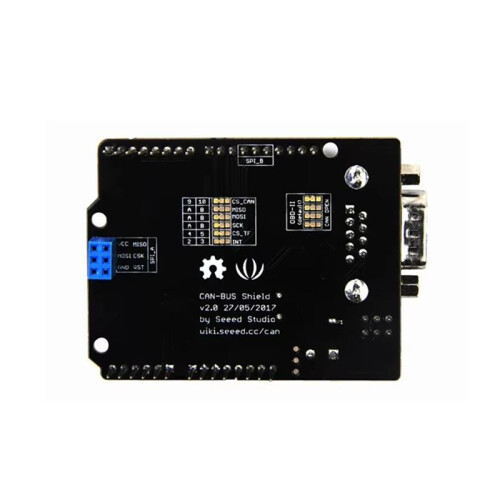

Aggiungiamo slot Per schede TF Per l'archiviazione dei dati e il pin CS può essere impostato su D4 o D5. Il pin INT può anche essere impostato su D2 o D3 commutando i jumper sul retro dello shield.
CAN BUS Shield funziona bene con Per (ATmega328), Per Mega (ATmega1280/2560) e anche con Per Leonardo (ATmega32U4) e LinkIt One.

Implementa CAN V2.0B fino a 1 Mb/s
Connettore sub-D a 9 pin standard industriale
Pinout standard OBD-II e CAN selezionabile.

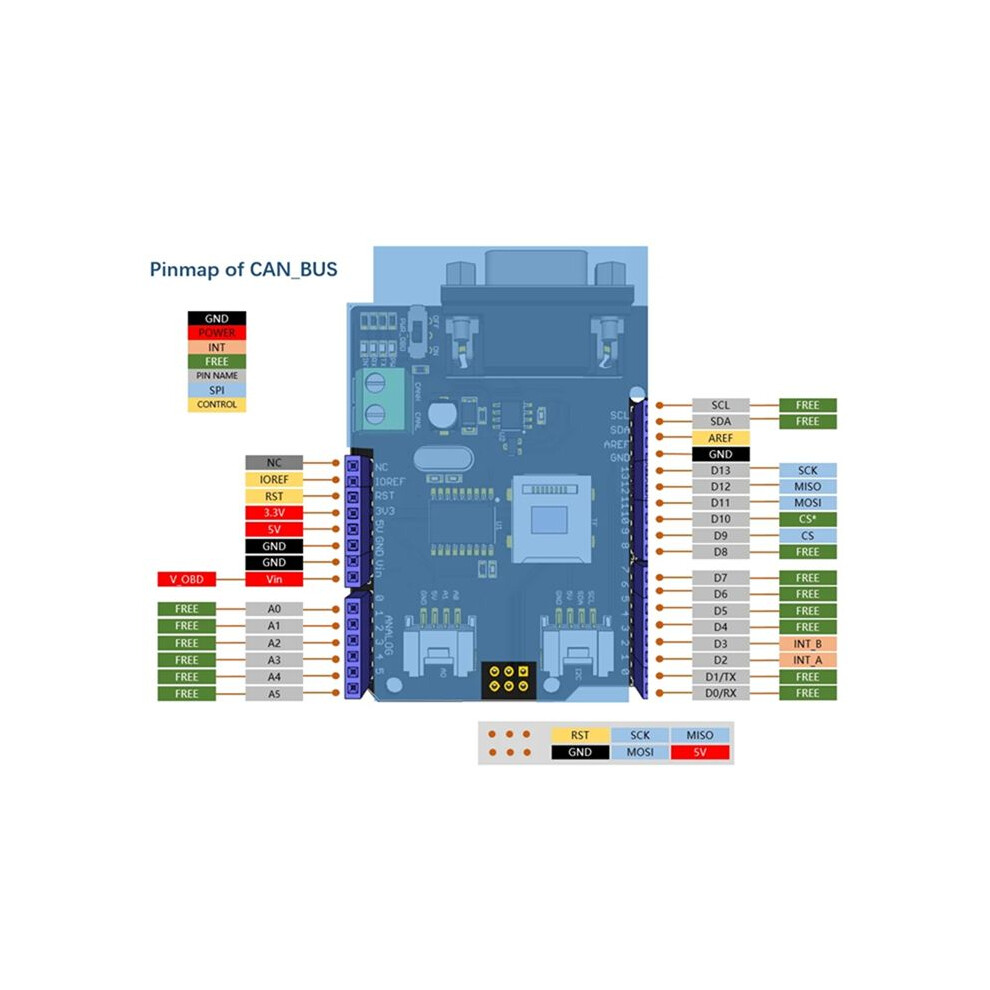

Pin di selezione del chip intercambiabile
Pin CS intercambiabile Per slot Per schede TF
Pin INT intercambiabile
Terminale a vite che consente di collegare facilmente CAN_H e CAN_L
Per i pin header Per
Supporto Per schede Micro-
2 connettori Grove (I2C e UART)
Interfaccia SPI fino a 10 MHz
Dati standard (11 bit) ed estesi (29 bit) e frame remoti
Due buffer di ricezione con archiviazione dei messaggi prioritari
Nota: a causa dei diversi lotti di produzione, ci sono differenze nell'aspetto della stampa delle etichette, che non influiranno sull'utilizzo.
Colore:Nero
Materiale: Plastica

Contenuto della confezione:
1 x CAN-Bus Shield V2
