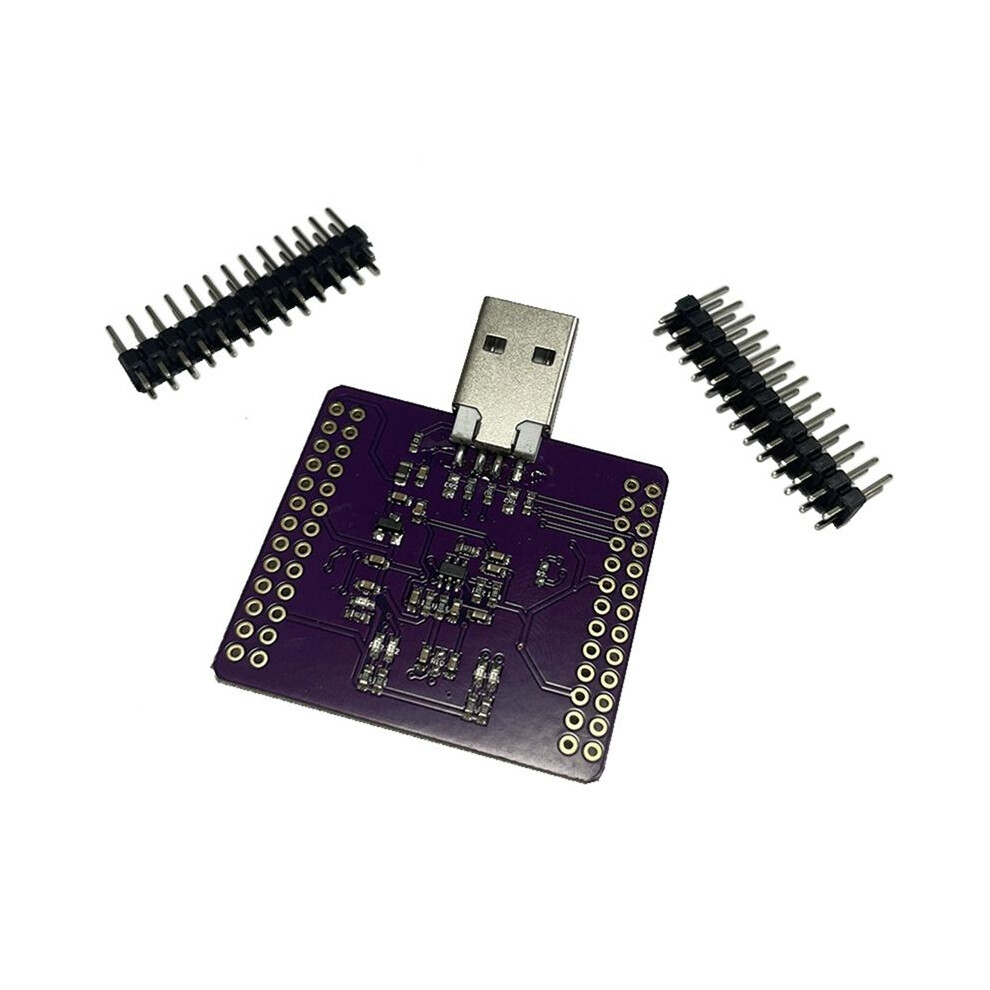

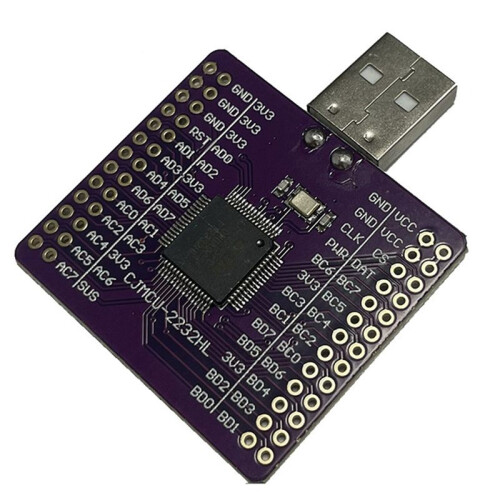

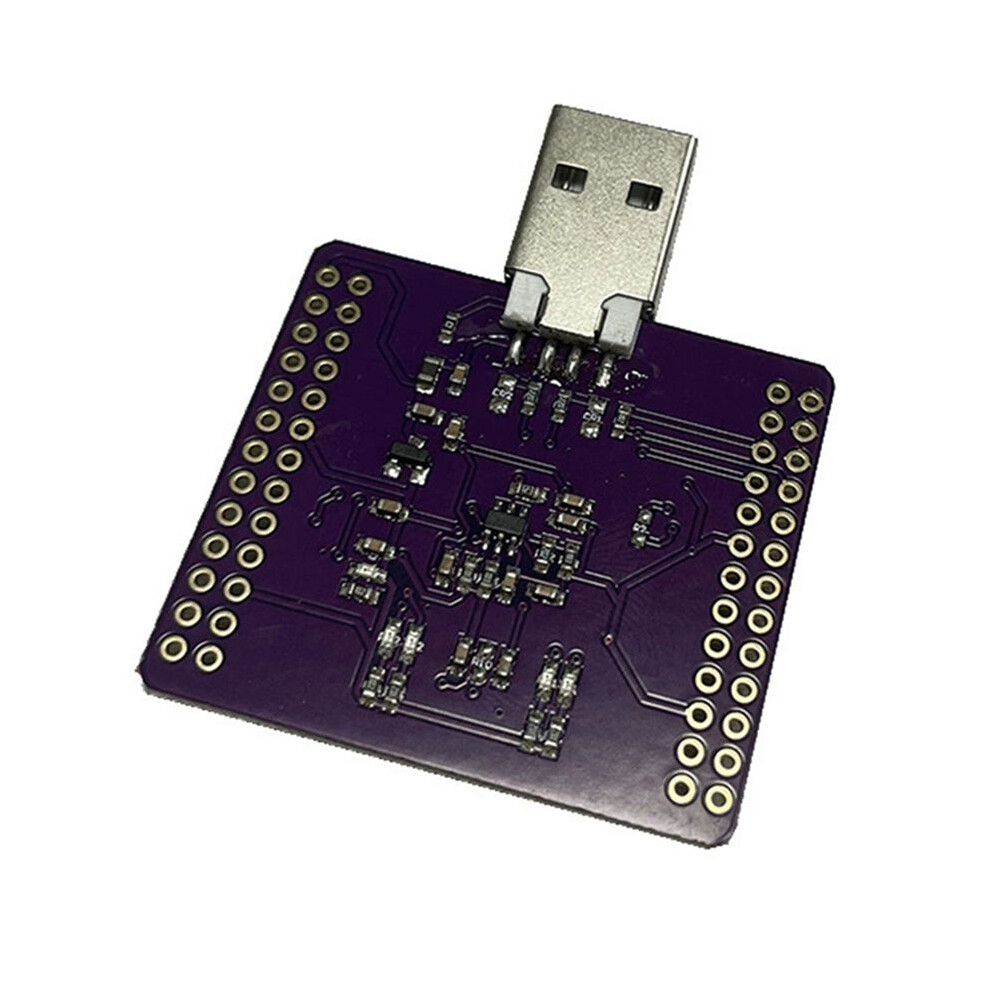

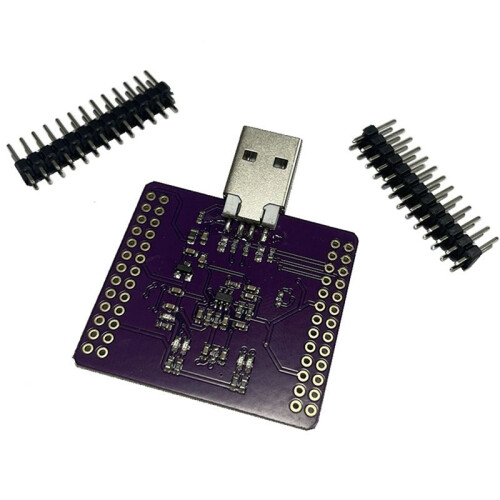

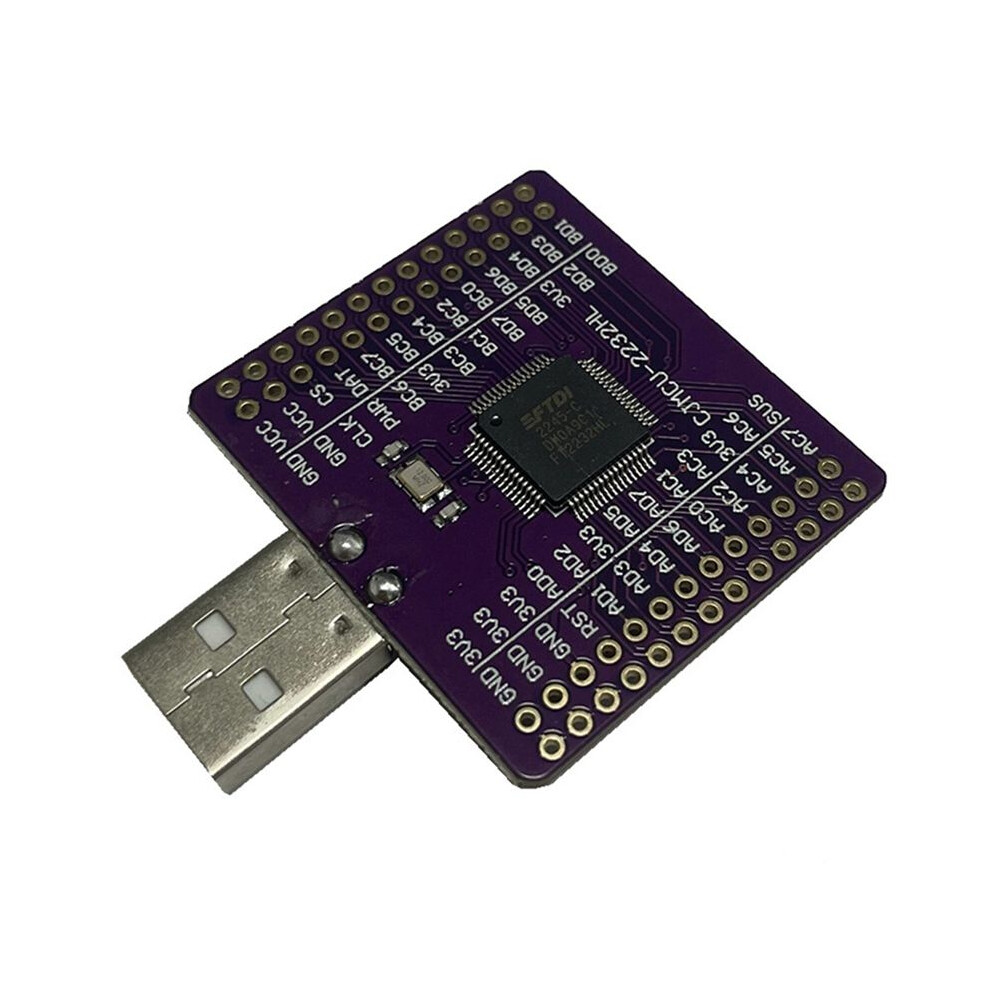

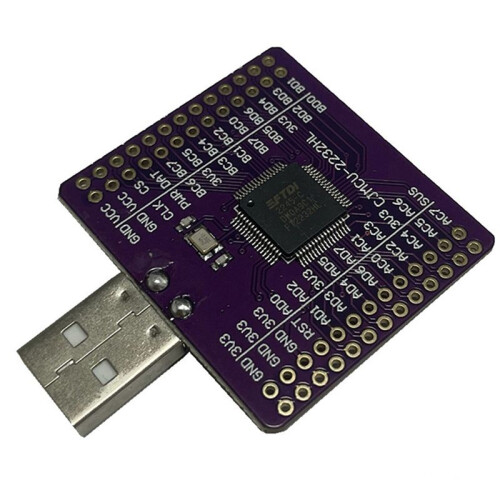

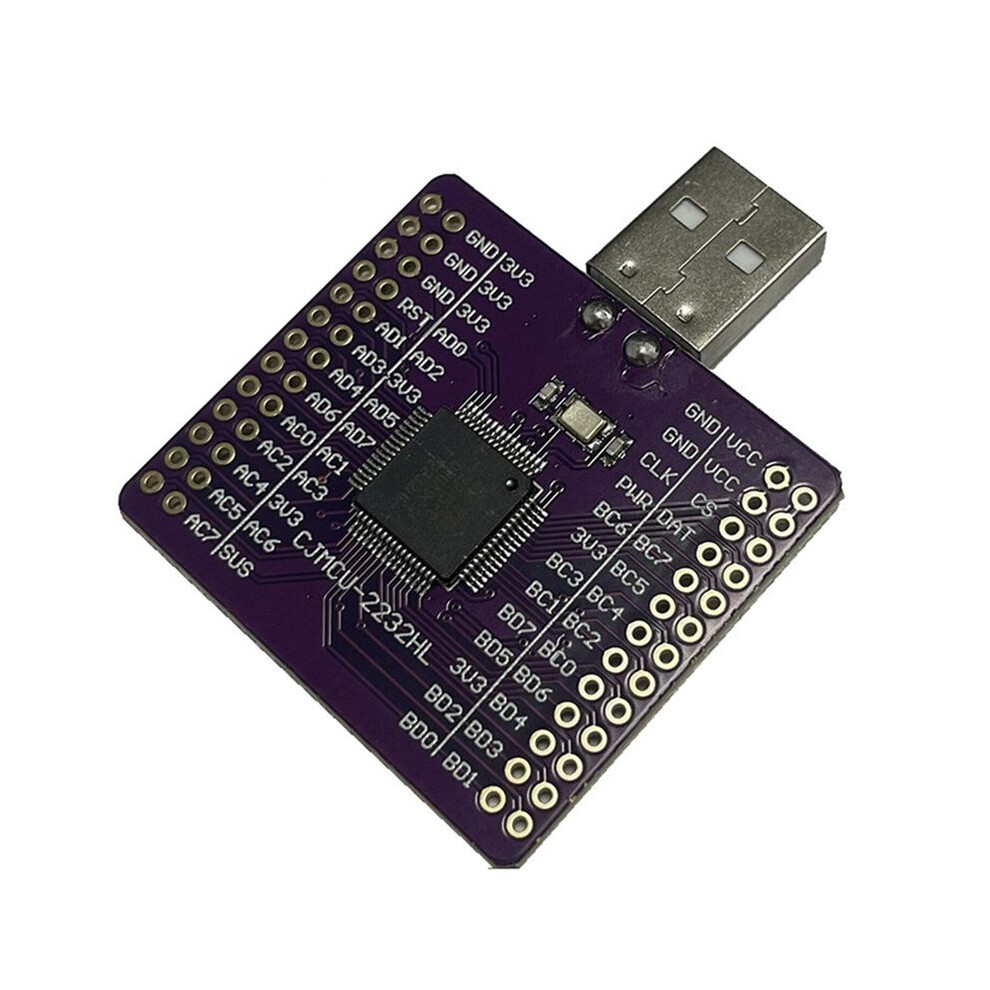

Cjmcu-2232 Ft2232Hl Modulo di Memoria Esterna Usb A Uart/Fifo/Spi/I2C/Jtag/Rs232

Descrizione di Cjmcu-2232 Ft2232Hl Modulo di Memoria Esterna Usb A Uart/Fifo/Spi/I2C/Jtag/Rs232

Il CJMCU-2232HL FT2232H è il chip USB di quinta generazione di FTDI. FT2232H è un'interfaccia USB 2.0 ad alta velocità (480 Mbit/s) per UART/FIFO. È in di funzionare in una varietà di configurazioni di interfaccia seriali o parallele standard del settore. Basato sulle caratteristiche innovative di FT2232, FT2232H è dotato di due motori seriali sincroni multiprotocollo (MPSSE), che consentono la comunicazione simultanea tramite canali JTAG, I2C e SPI.
Un buffer di ricezione da 512 byte e un buffer di trasmissione da 512 byte utilizzano tecniche di buffering per un'elevata capacità di elaborazione dei dati.
Il rilevamento del caricabatteria consente ai dispositivi mobili di rilevare la presenza di un caricabatteria sulla porta USB, consentendo una ricarica della batteria più rapida e con una corrente più elevata.
Bassa corrente di funzionamento di 8 mA (tipica) e corrente di sospensione USB di 125 µA (tipica). Basso consumo di larghezza di banda USB.
I driver Virtual COM Port (VCP) e Direct (D2XX) di FTDI, esenti da royalty, eliminano nella maggior parte dei casi la necessità di sviluppare driver USB. Tensione di alimentazione USB del modulo: DC5V; compatibile con USB 2.0 full-speed. Regolatore LD0 integrato da 3,3 V/1,8 V.

Intervallo di temperatura di funzionamento esteso: da -40 a 85
Confezioni SSOP e QFN a 20 pin (conformi alla direttiva RoHS).
Compatibile con i controller host UHCI/OHCI/EHCI.
Circuito di accensione e ripristino integrato.
Velocità di trasferimento dati: 1 megabyte al secondo.
Ogni chip ha un numero di serie USB univoco pre-programmato.
Supporta configurazioni USB alimentate tramite bus, autoalimentate e ad alta potenza alimentate tramite bus.
Spostatore di livello +3,3 V integrato per I/O USB.
Uscite driver CMOS da 3,3 V reali e ingressi TTL (funziona fino a 1,8 V con res
