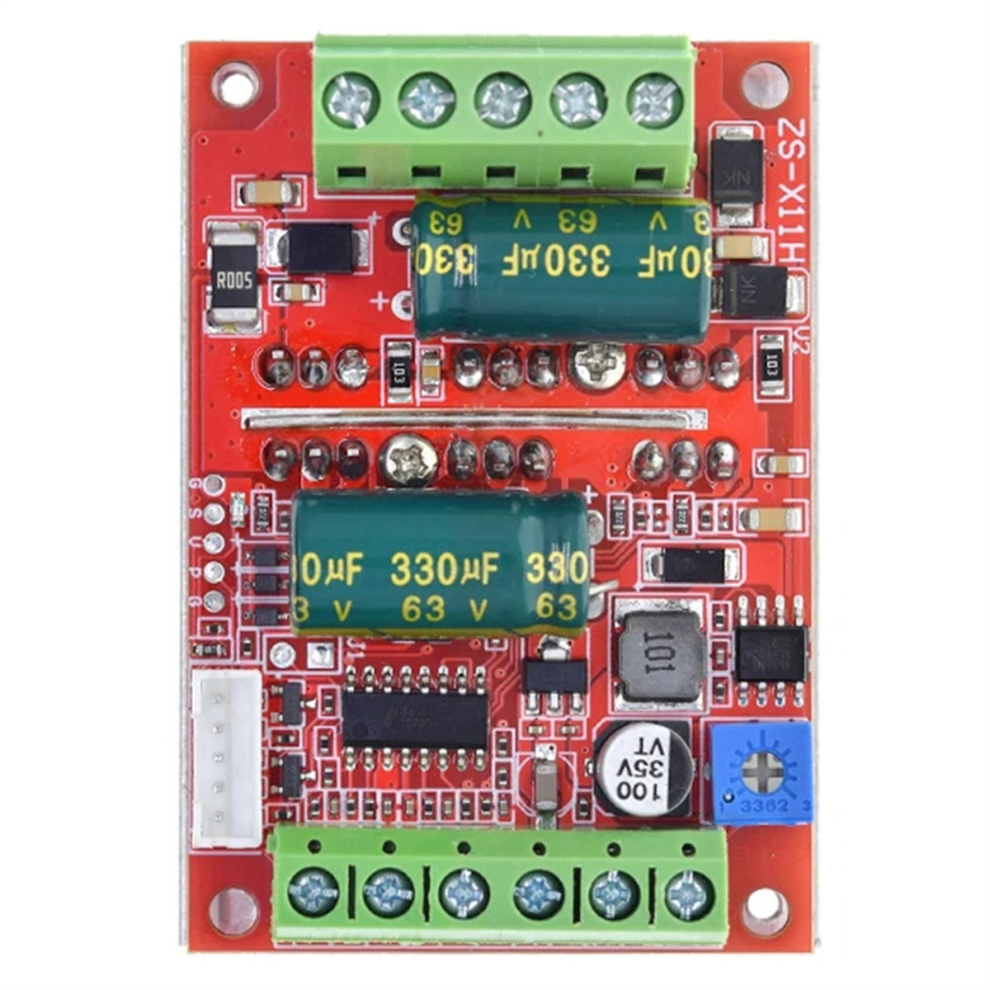

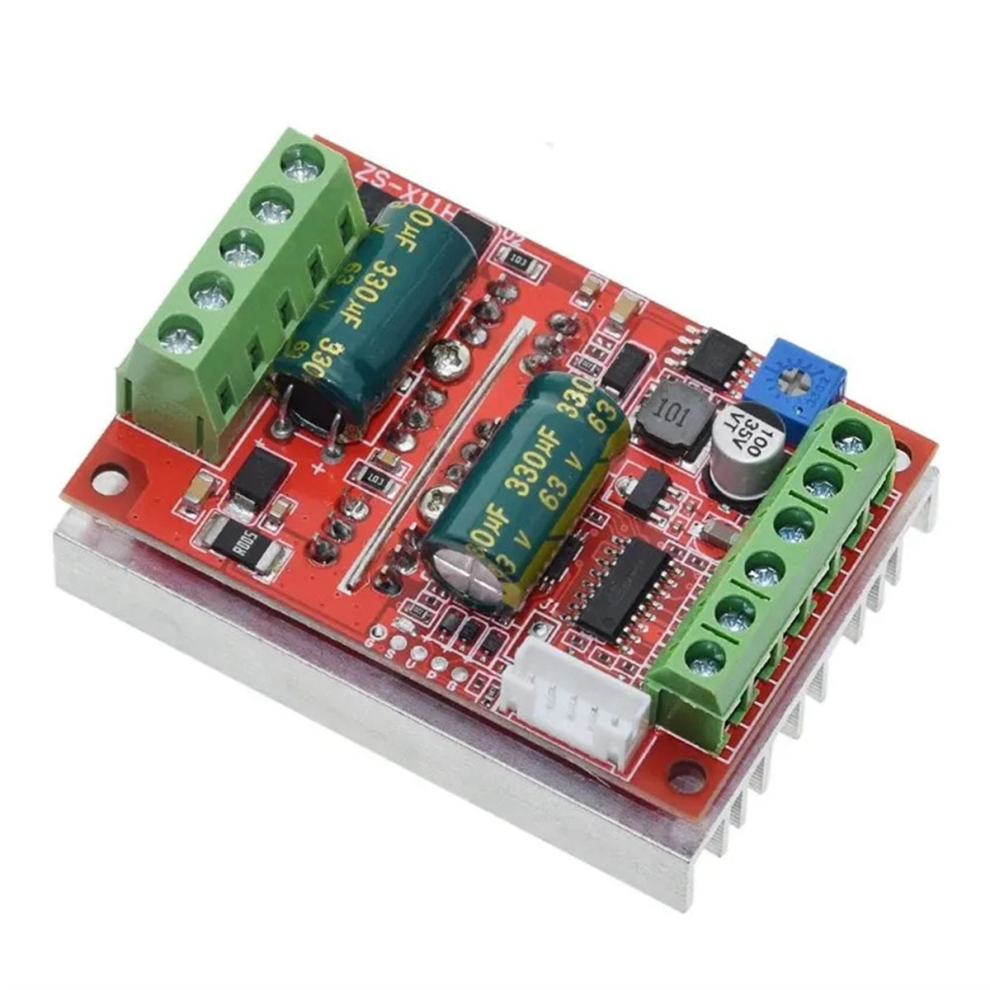

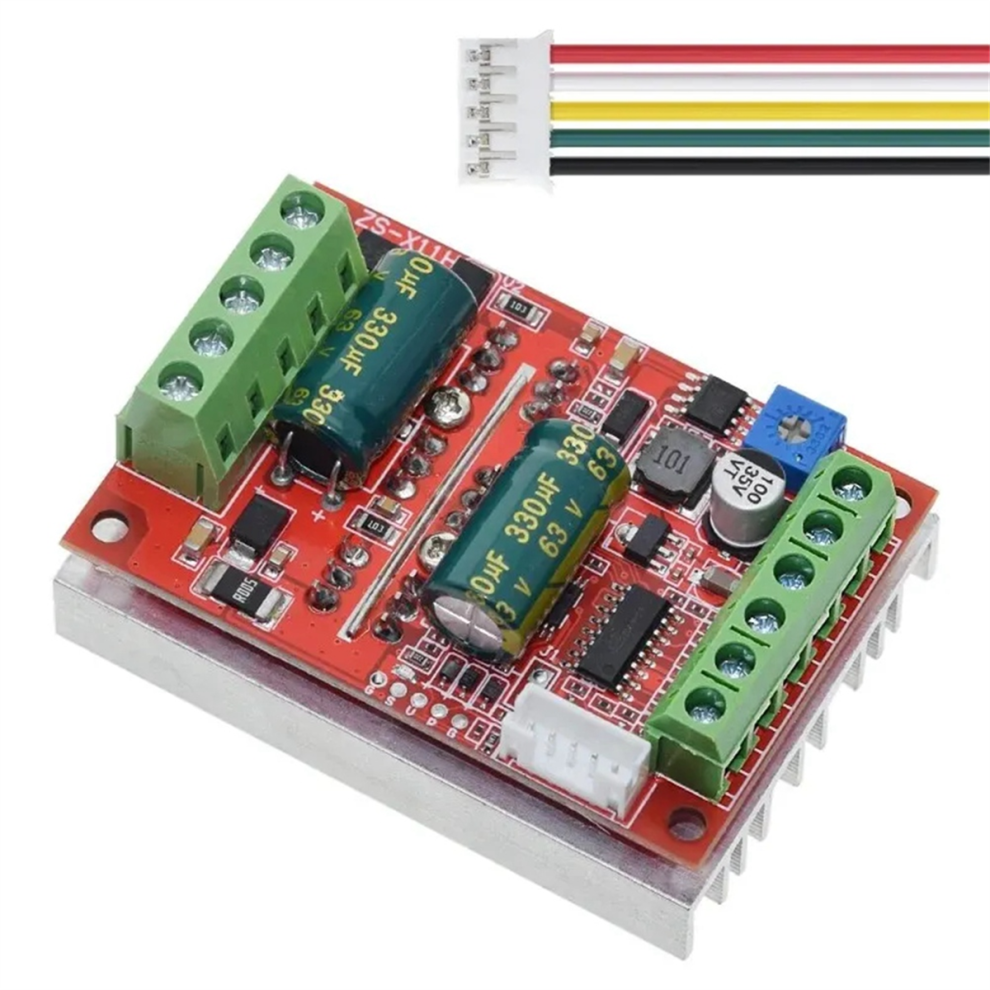

Controller motore brushless DC trifase BLDC da 6-60 V e 400 W

Descrizione di Controller motore brushless DC trifase BLDC da 6-60 V e 400 W

Tensione di lavoro: 6-60 V (limite 60 V con margine d'uso)
Corrente di lavoro: nominale 16 A, 20 A
Potenza: nominale 200-300 W, 350 W (con tolleranza per una migliore dissipazione del calore quando si utilizza alta potenza)
Protezione da sovracorrente: sì

DESCRIZIONE DELL'INTERFACCIA
1. Uscita di linea di fase MA MB collegata al motore
2. La scheda madre 5 V GND è dotata di un alimentatore da 5 V (la corrente dell'alimentatore esterno non può superare i 50 mA)
3. Alimentazione principale VCC GND (alimentatore CC esterno)
4. Uscita del segnale di impulso di velocità SC (solo interfaccia riservata, nessun supporto tecnico fornito)
5. Interfaccia di controllo della direzione DIR avanti e indietro (efficace a bassi livelli e può essere collegata a interruttori esterni a terra)
6. Interfaccia di controllo di arresto STOP (basso livello efficace per la messa a terra dell'interruttore esterno)
7. Interfaccia di controllo del freno (alto livello efficace per interruttore esterno da 5 V)
8. Ingresso segnale di regolazione della velocità (il potenziometro integrato nella scheda di regolazione della velocità può anche essere collegato esternamente con ingresso segnale doppio PWM analogico 0-5 V per la regolazione della velocità)
9. Interfaccia di ingresso alimentazione segnale Hall Ha Hb +5 V GND, generalmente i motori con Hall hanno 5 fili corrispondenti
Nome prodotto: motore CC Hall brushless da 350 W
Modello driver: ZS-X11H V2
Colore: come mostrato
Materiale: metallo + plastica

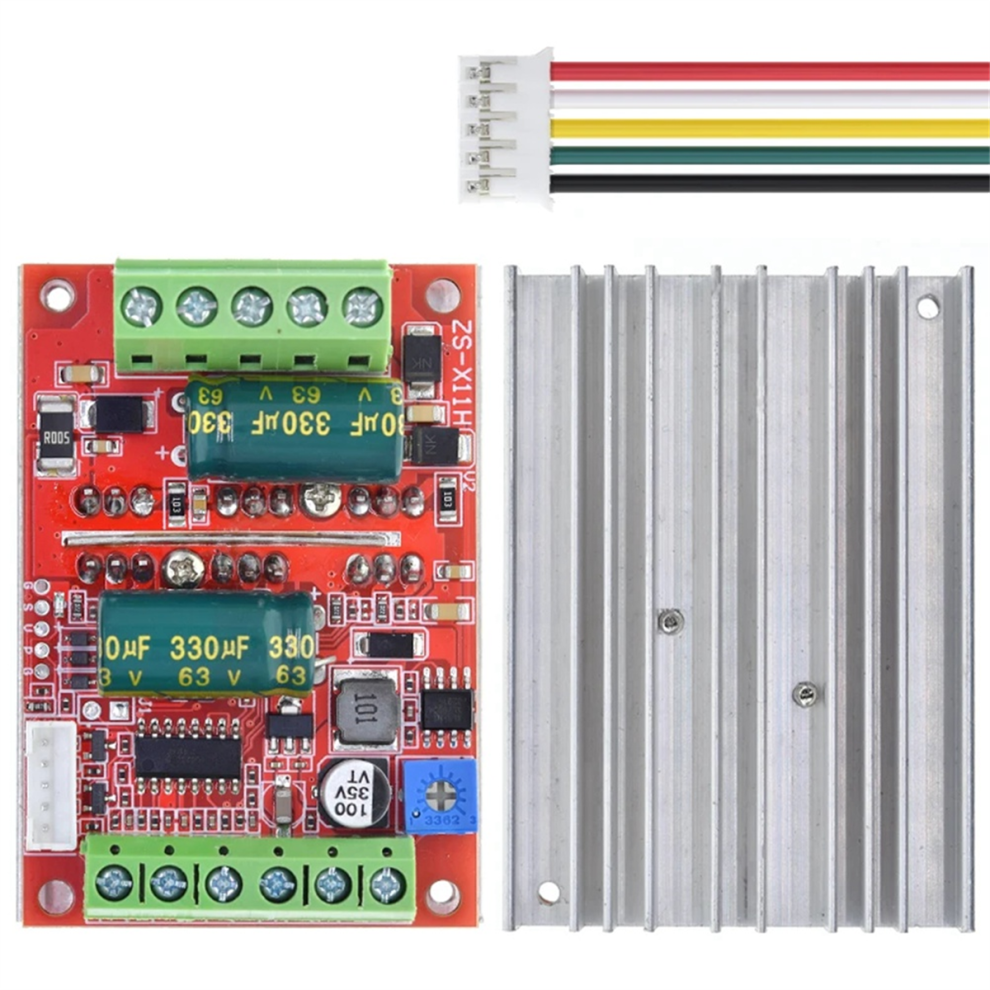

Contenuto della confezione:
1 set * controller motore

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e le diverse visualizzazioni possono far sì che il colore dell'articolo nella foto sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
