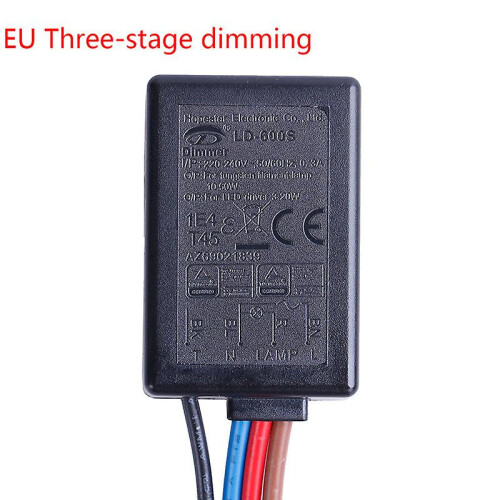

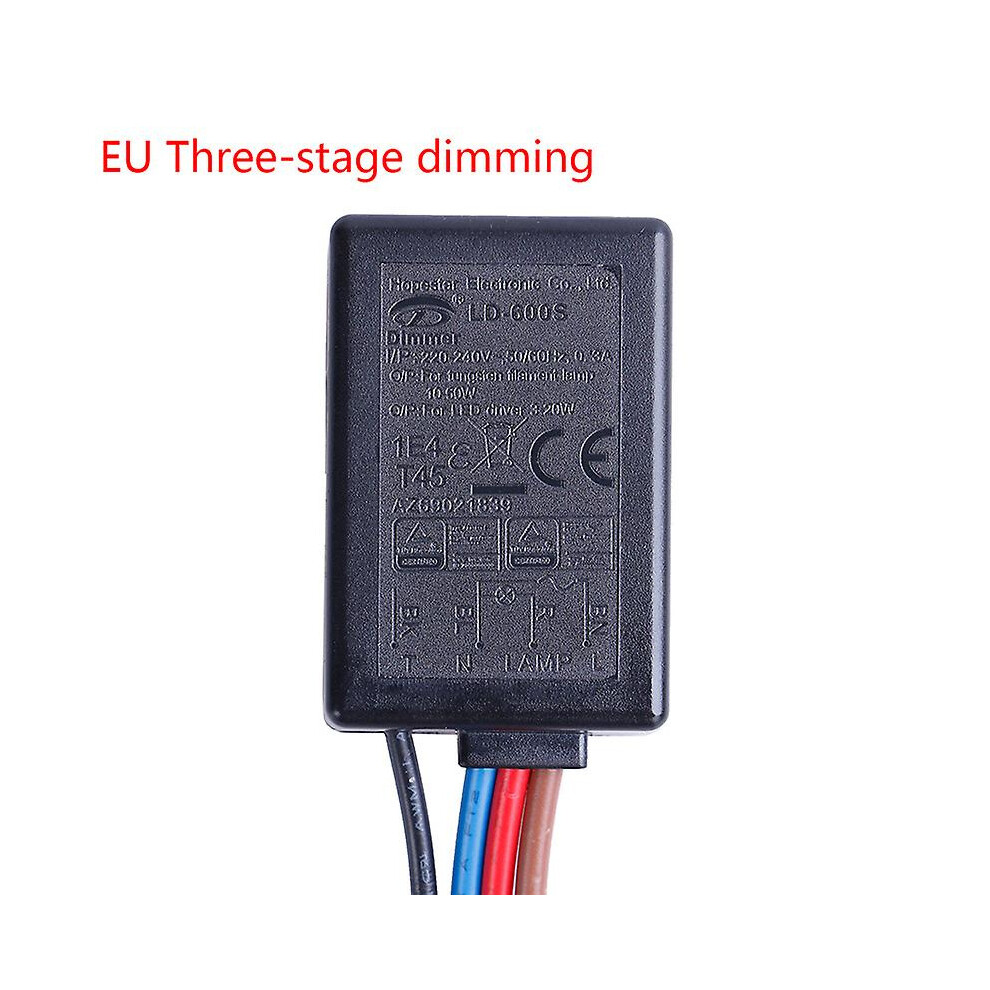

Interruttore dimmer a 3 vie integrato con comando a sfioramento Ld-600s (Us/eu)

Descrizione di Interruttore dimmer a 3 vie integrato con comando a sfioramento Ld-600s (Us/eu)

Specifiche:

Modello: LD-600S

Corrente nominale: 0,3 A/0,8 A

Tipo USA: 120 V, 60 Hz

Ingresso: 220~240 V CA, 50/60 Hz, 0,8 A

Uscita: Lampade a incandescenza da 25~150 W / Lampade a filamento di tungsteno

Uscita UE: Driver LED da 3-25 W / Luce LED / Lampadina LED

Tipo USA/UE

Tipo di interruttore: Dimmer touch a 3 vie / ON OFF

Dimensioni: 48,2*32*16 mm

Approvazione: TUV/EMC/CE/SAA

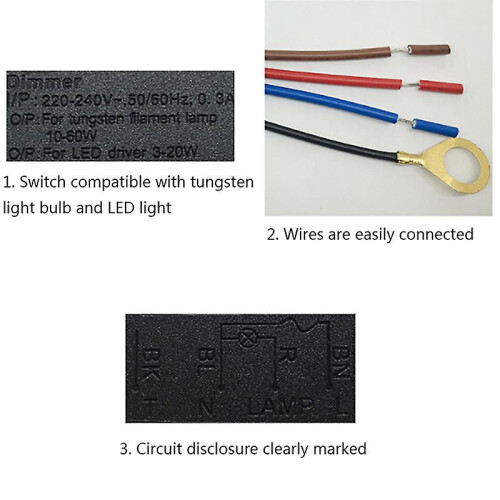

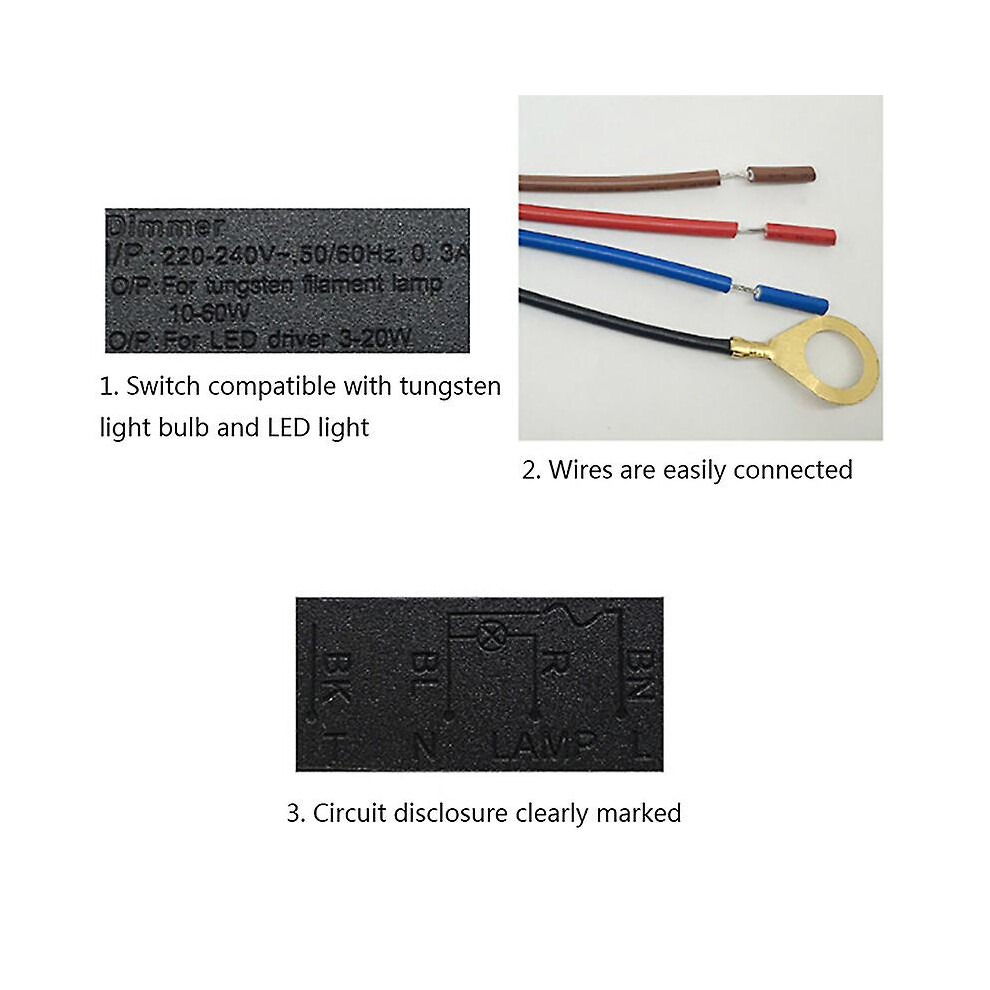

Connessione dell'interruttore touch:

Nero con conduttore a orecchie di filo

La linea rossa collega una delle lampadine

Connettore del filo marrone: polo L

La linea blu è una linea comune, e l'altra linea della lampadina e la linea della spina: polo N sono collegate.

Una piccola testa trasparente dell'interruttore touch:

Linea bianca: linea della luce (la linea del piedino sulla scheda)

Piedino lungo: positivo (linea bianca sulla scheda)

Piede corto: negativo (linea nera sulla scheda)

Testina dell'interruttore touch in plastica B:

Piede medio: toccare il piede

+: positivo

-: elettrodo negativo

Contenuto della confezione: 1 x Interruttore touch

Nota:

1.A causa dell'influenza della luce e del display, la differenza di colore potrebbe diminuire leggermente.

2.A causa della misurazione manuale, si prega di consentire differenze di dimensioni di circa 1-3 cm. Grazie per la comprensione.
