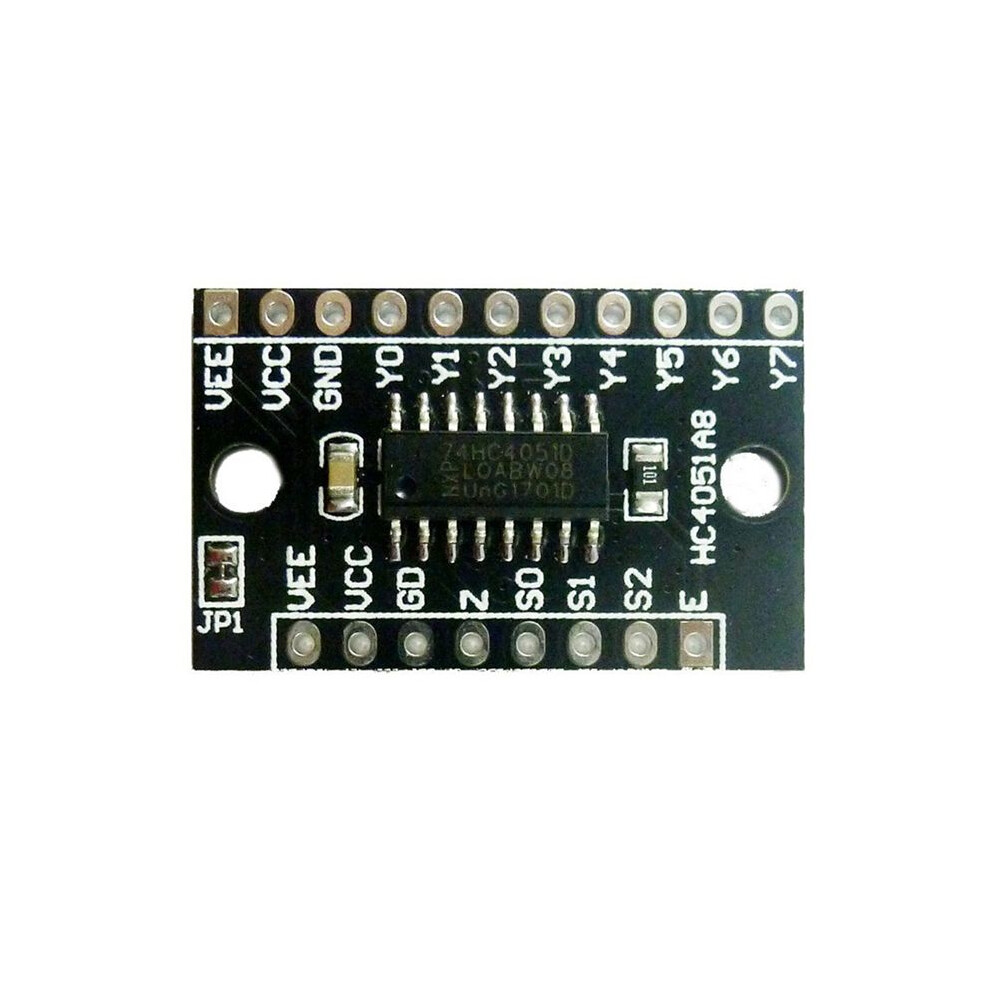

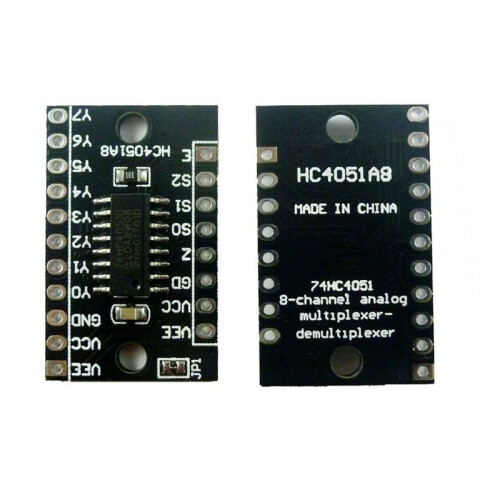

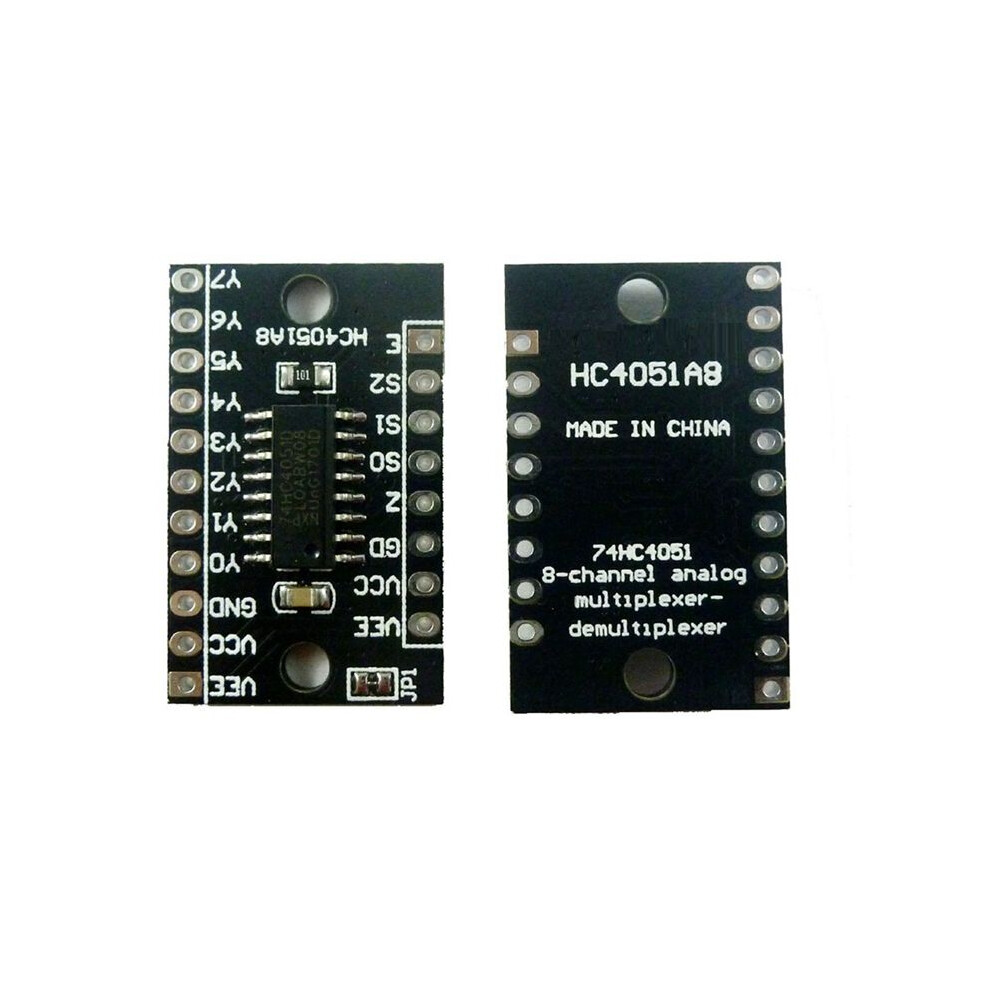

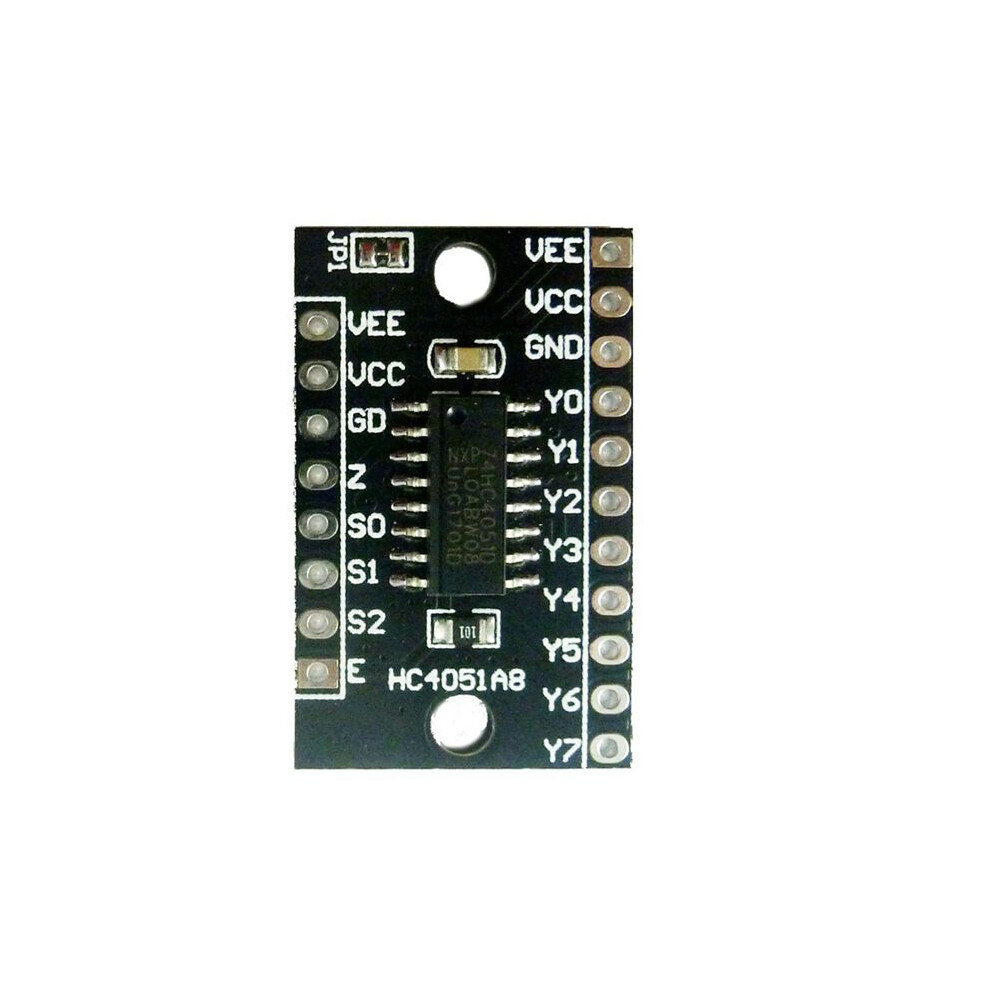

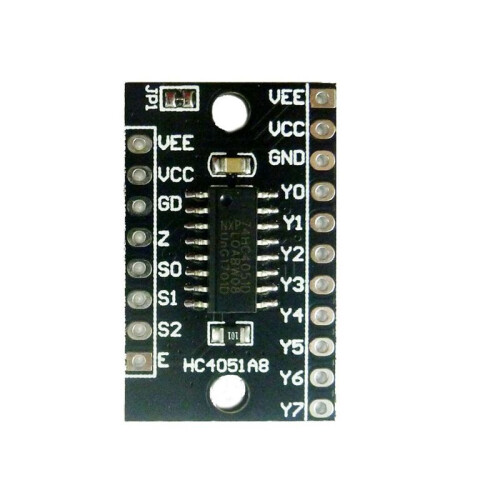

Modulo Multiplexer/Demultiplexer Analogico A 8 Canali HC4051A8 74HC4051 per Breadboard per per Raspberry Pi

Descrizione di Modulo Multiplexer/Demultiplexer Analogico A 8 Canali HC4051A8 74HC4051 per Breadboard per per Raspberry Pi

Il 74HCT4051 è un commutatore analogico unipolare a ottale (SP8T) adatto per l'uso in applicazioni multiplexer/demultiplexer analogiche o digitali 8:1.

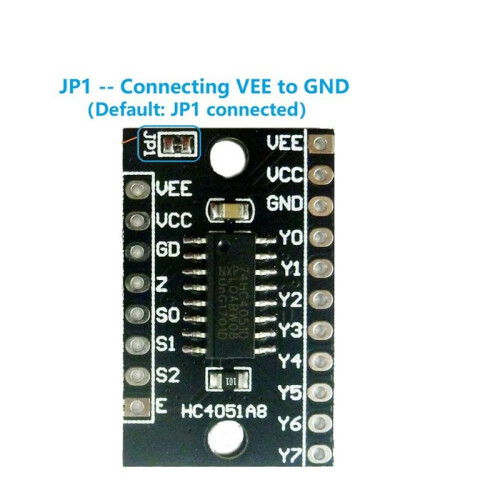

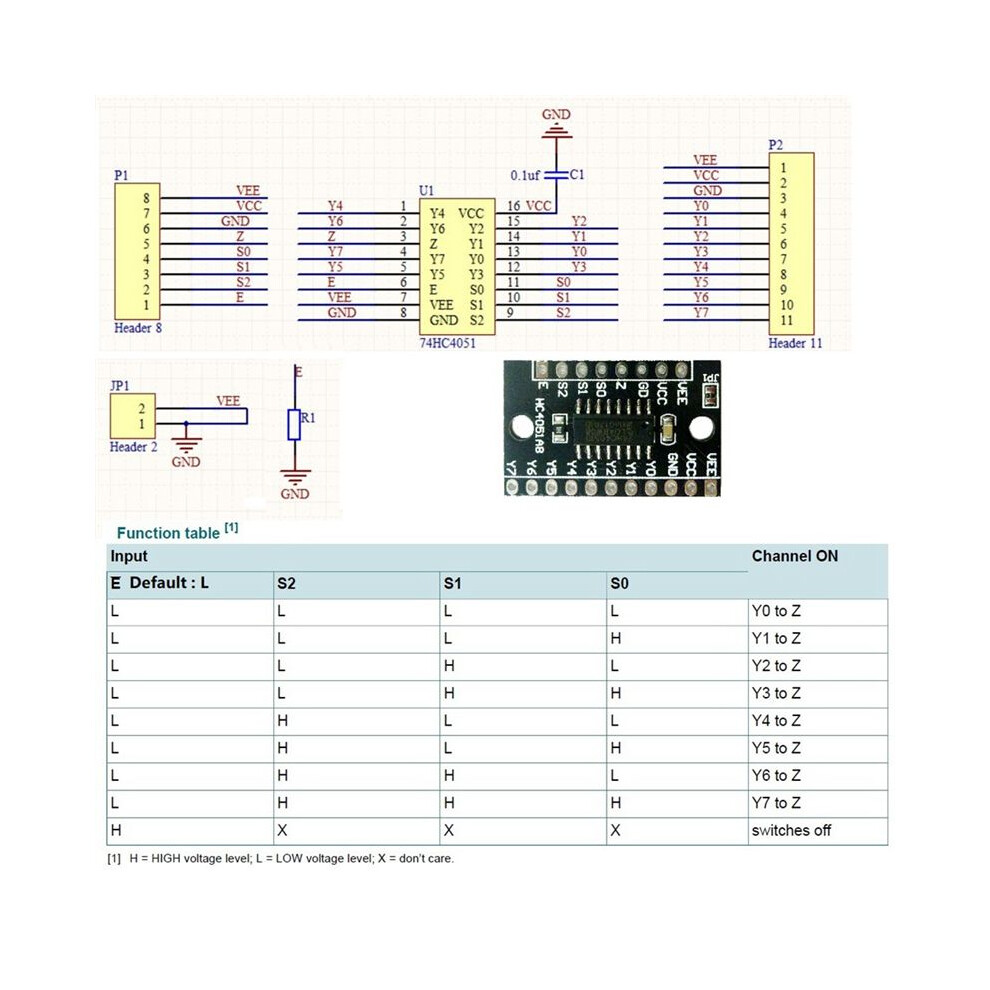

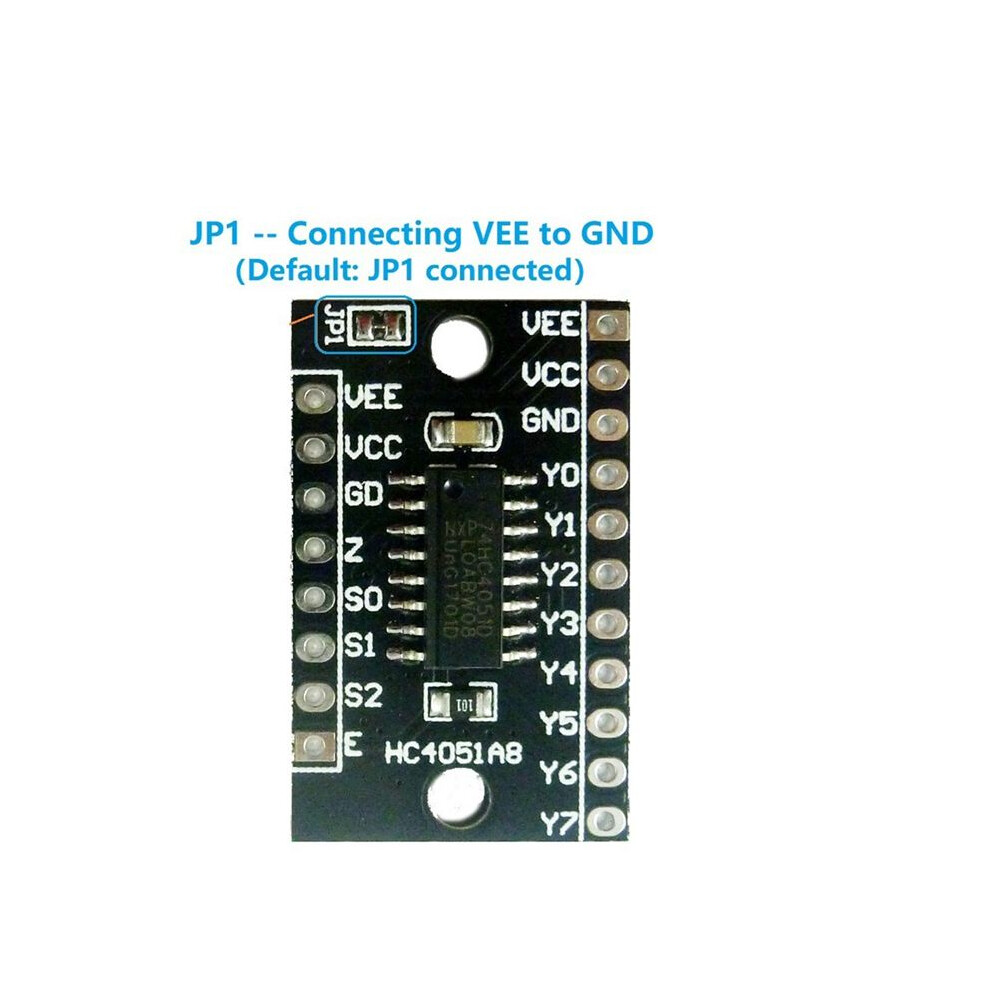

L'interruttore è dotato di tre ingressi di selezione digitale (S0, S1 e S2), otto ingressi/uscite indipendenti (Yn), un ingresso/uscita comune (Z) e un ingresso di abilitazione digitale (E). Quando E è ALTO, gli interruttori sono disattivati. Gli ingressi includono diodi di bloccaggio. Ciò consente l'utilizzo di resistori limitatori di corrente per interfacciare gli ingressi a tensioni superiori a VCC.

Vantaggi:
Ampio intervallo di tensione di ingresso analogica da -5 V a +5 V
Conforme allo standard JEDEC n. 7A
Bassa resistenza :
80 Ω (tipico) a VCC - VEE = 4,5 V
70 Ω (tipico) a VCC - VEE = 6,0 V
60 Ω (tipico) a VCC - VEE = 9,0 V
Traslazione del livello logico: per consentire alla logica a 5 V di comunicare con segnali analogici a 5 V
Tipico 'break before make' incorporato

Protezione ESD:
HBM JESD22-A114F supera i 2000 V
MM JESD22-A115-A supera i 200 V
CDM JESD22-C101E supera i 1000 V
Specificato da -40 C a +85 C e da -40 C a +125 C

Applicazioni:

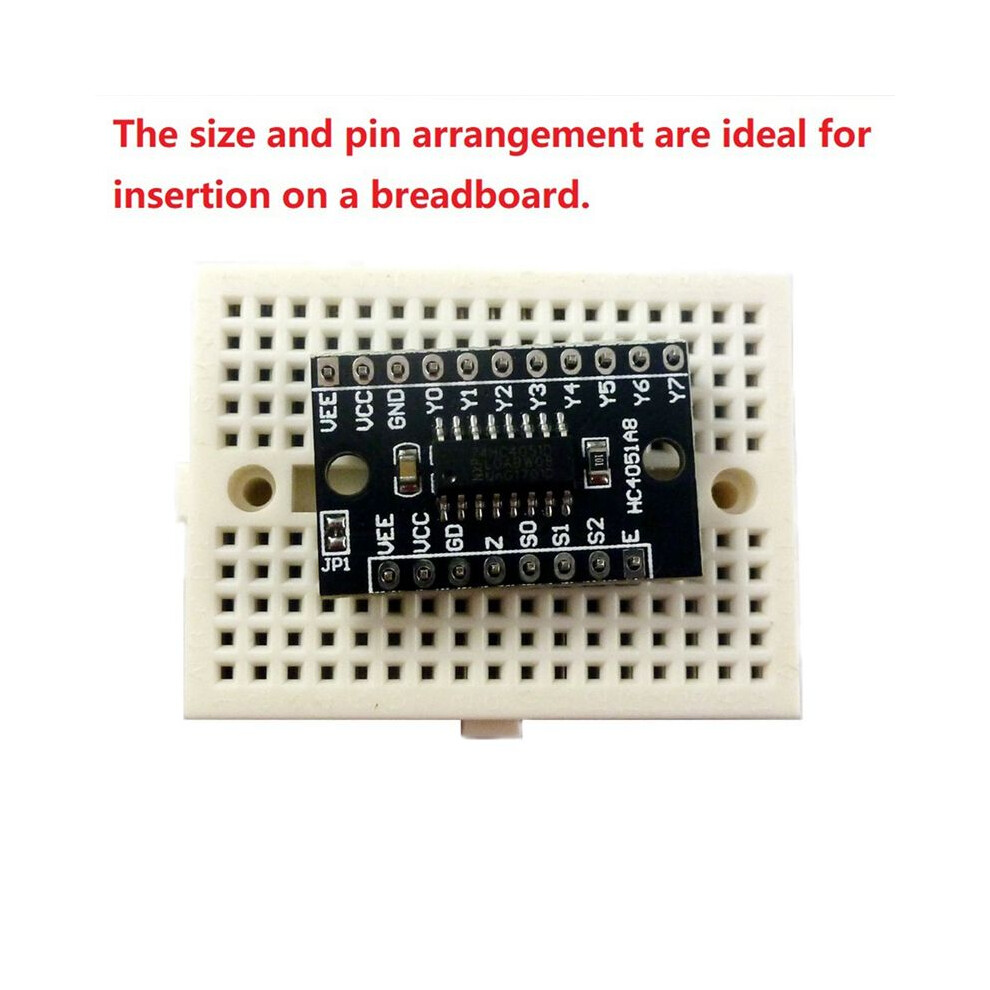

per Breadboard
per MEGA2560
per MCU ARM AVR ADC
per Raspberry Pi
per PLC RS485 Modbus
per acquisizione analogica
Multiplexing e demultiplexing analogico
Multiplexing e demultiplexing digitale
Colore: Nero
Materiale: PCB

Contenuto della confezione:
1*8ch Multiplexer analogico
