Modulo relè a 2 canali rosso 5 V 50x41x18,5mm

Descrizione di Modulo relè a 2 canali rosso 5 V 50x41x18,5mm

Modulo relè a 2 canali con isolamento optocoppia e trigger ad alto e basso livello (5V)
Caratteristiche:
- Grazie all'isolamento con optocoppia SMT, ha una forte capacità di pilotaggio e prestazioni stabili; la corrente di trigger è di 5 mA;
- I moduli possono essere attivati impostando livelli alto o basso tramite jumper collegato ai fili.
- Progettazione tollerante ai guasti: anche se la linea di controllo si rompe, il relè non si attiva.
- Il design delle interfacce è intuitivo. Tutte le interfacce possono essere collegate direttamente tramite morsetti, molto comodi.
- Dotato di 4 fori di fissaggio, facile da installare.
Specifiche:
- Canali: 2

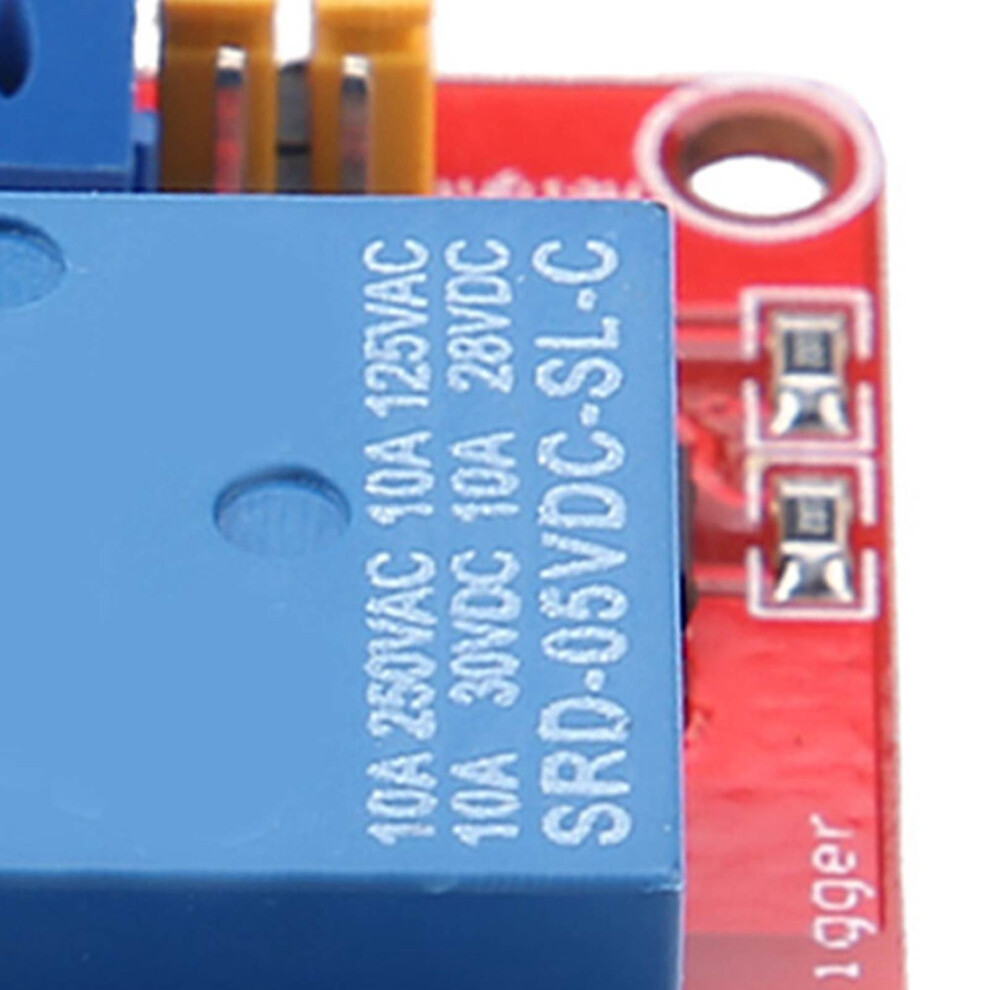

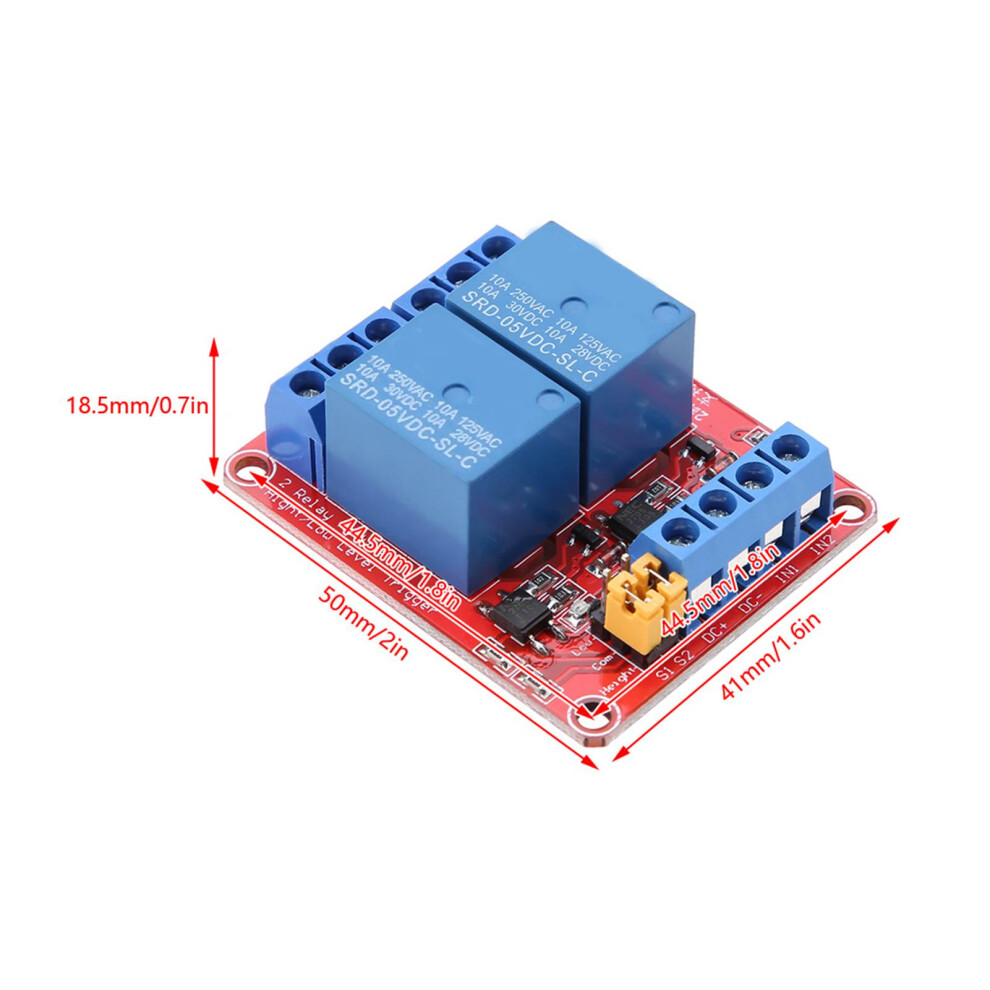

- Dimensioni prodotto: 50 x 41 x 18,5 mm / 2 x 1,6 x 0,7 in
- LED di alimentazione: verde
- LED del relè: rosso
- Colore scheda: rossa
Contenuto della confezione:
- 1 Modulo relè
Note:

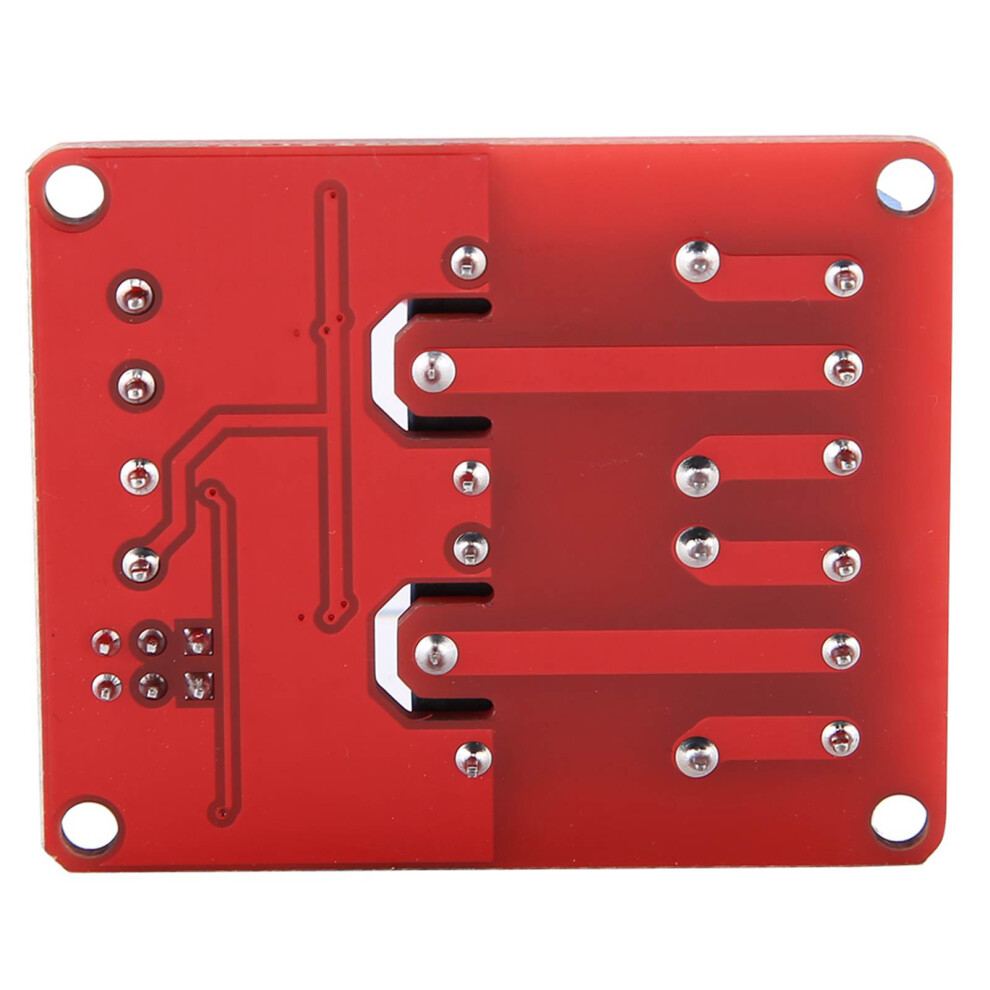

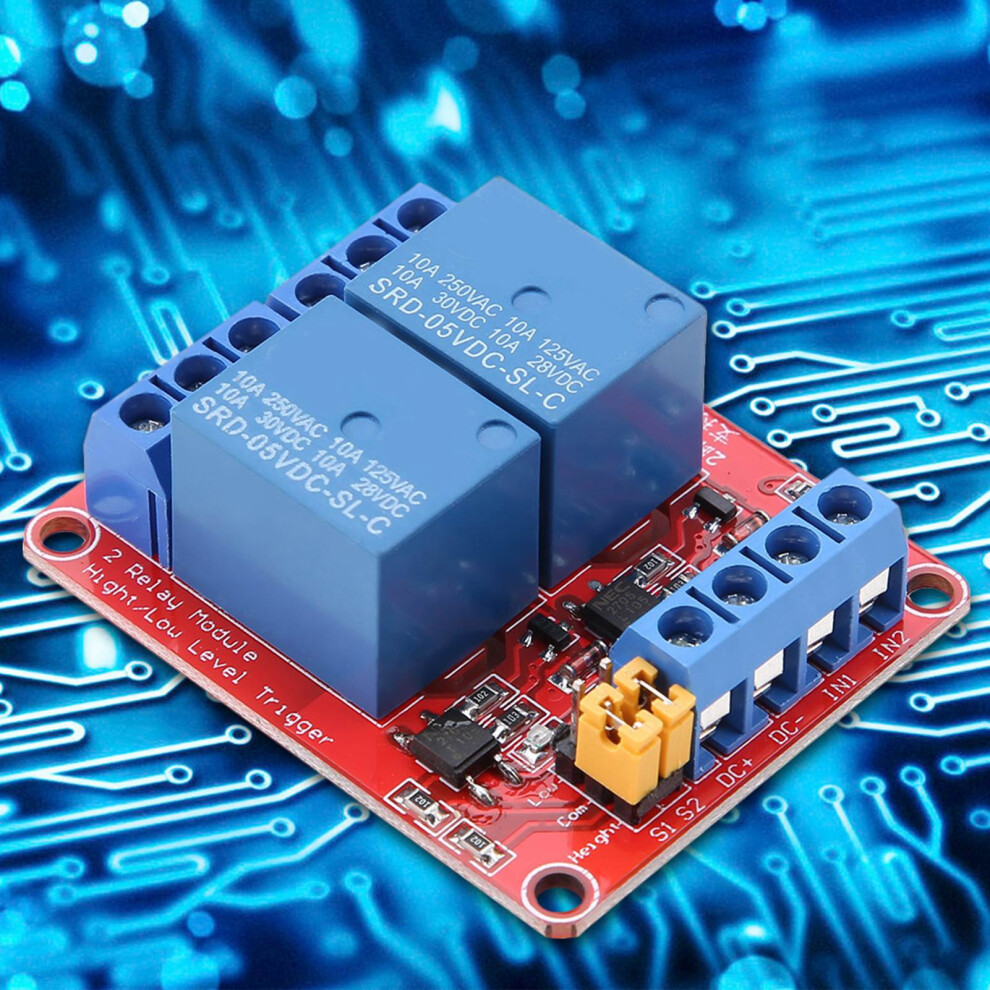

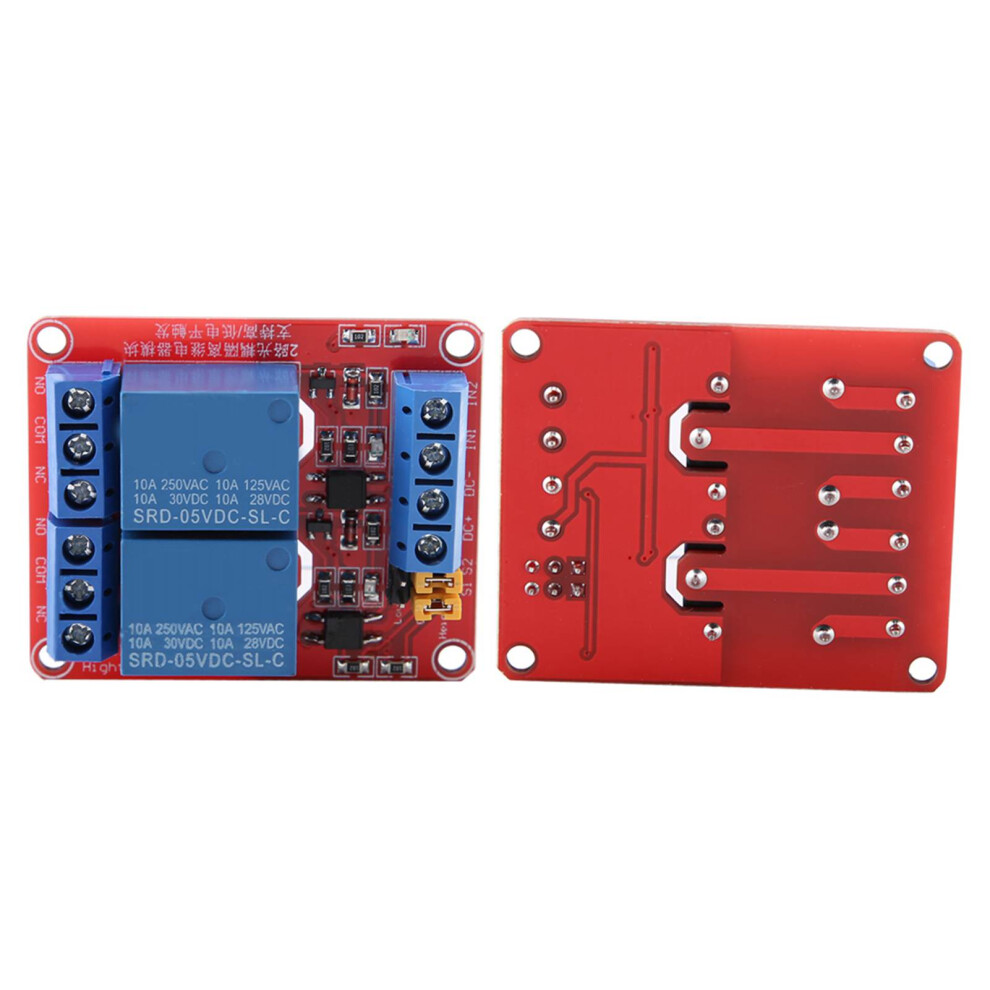

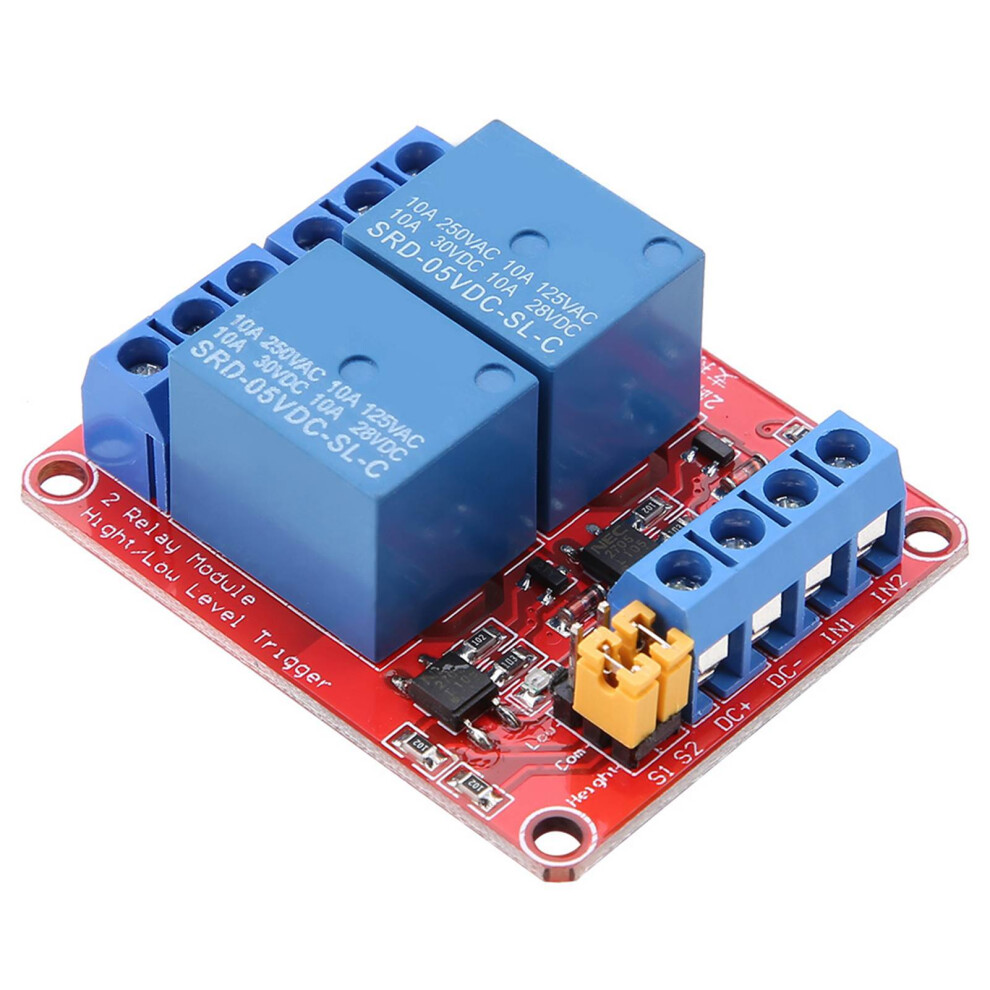

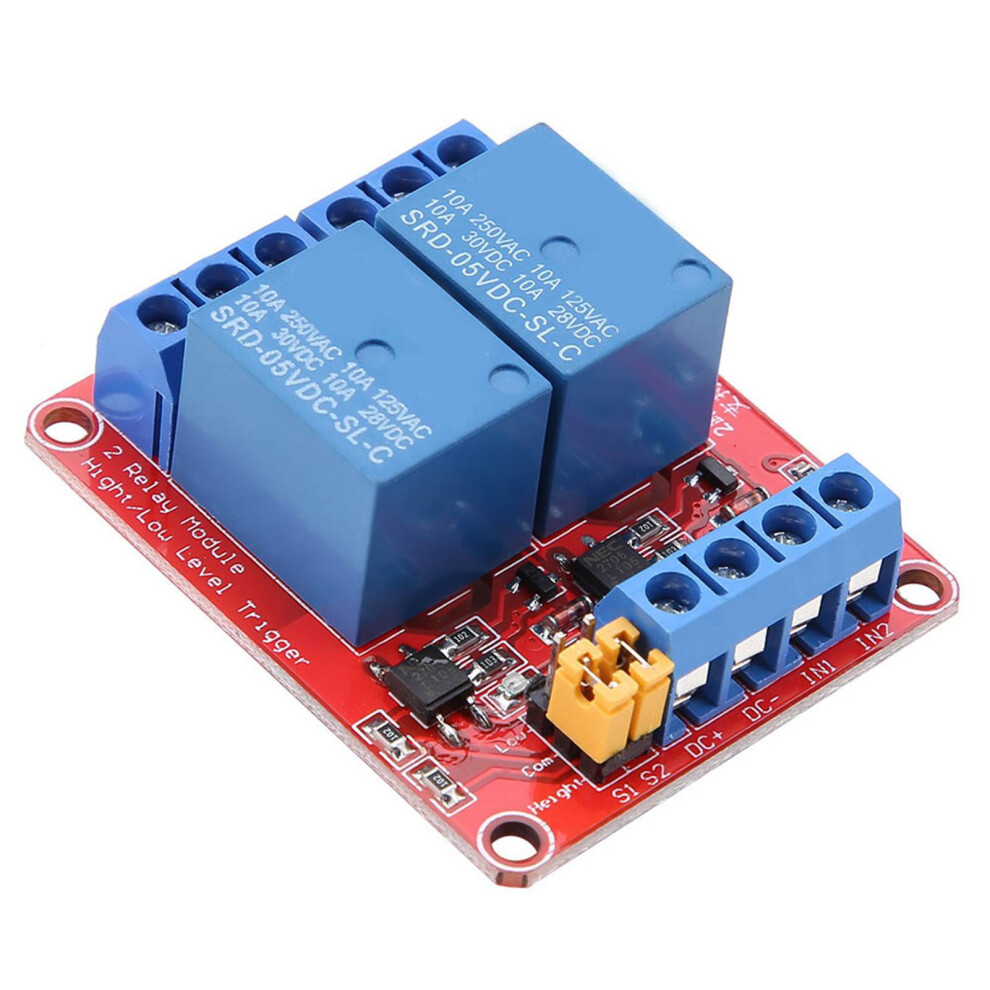

Interfaccia modulo:
1. DC+: collega il polo positivo dell'alimentazione
2. DC-: collega il polo negativo dell'alimentazione
3. IN1: terminale di trigger del segnale 1; può impostare il controllo del relè su livello alto o livello basso
4. IN2: terminale di trigger del segnale 2; può impostare il controllo del relè su livello alto o livello basso

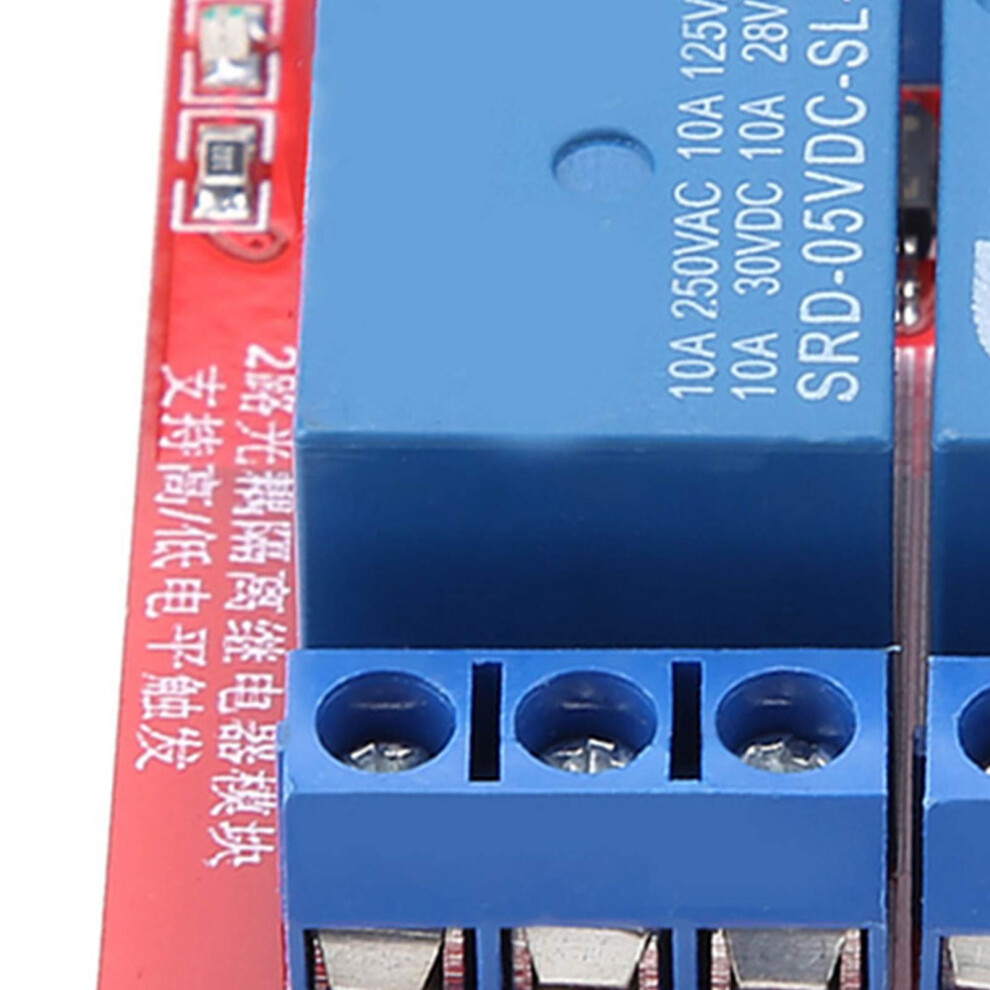

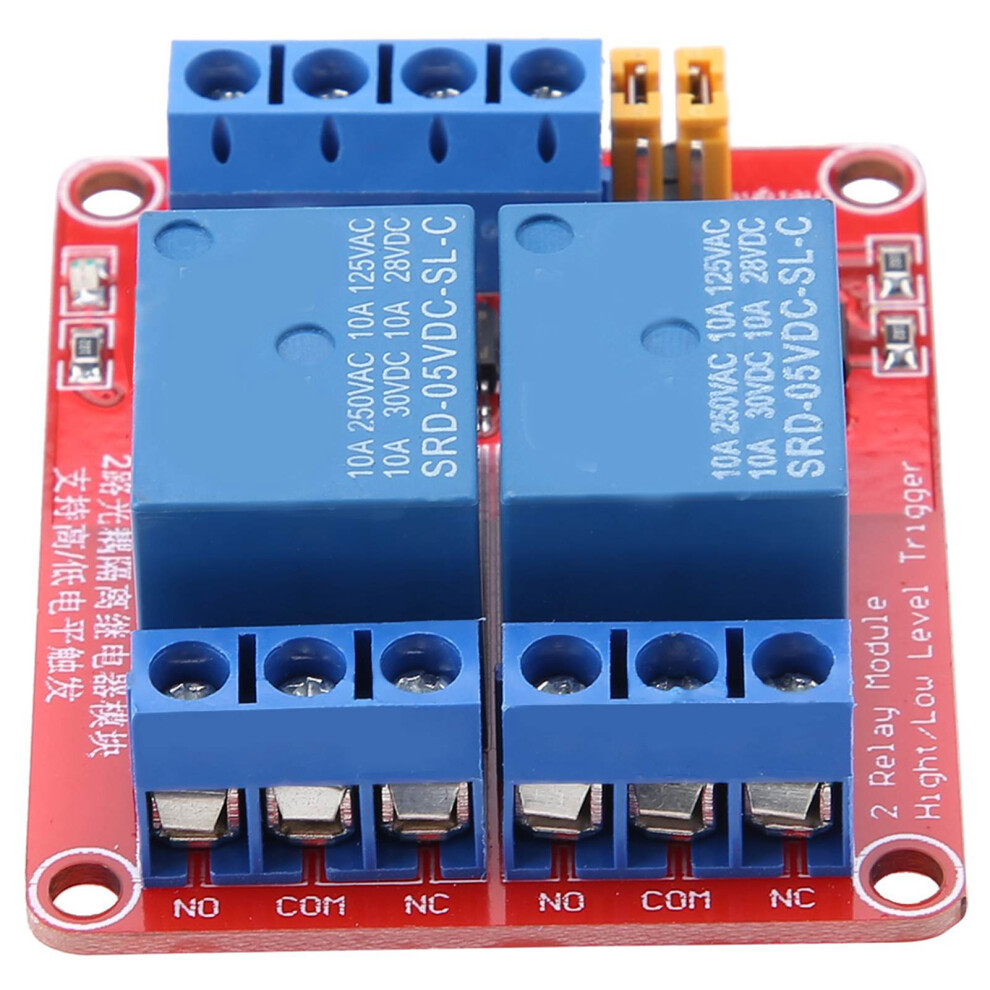

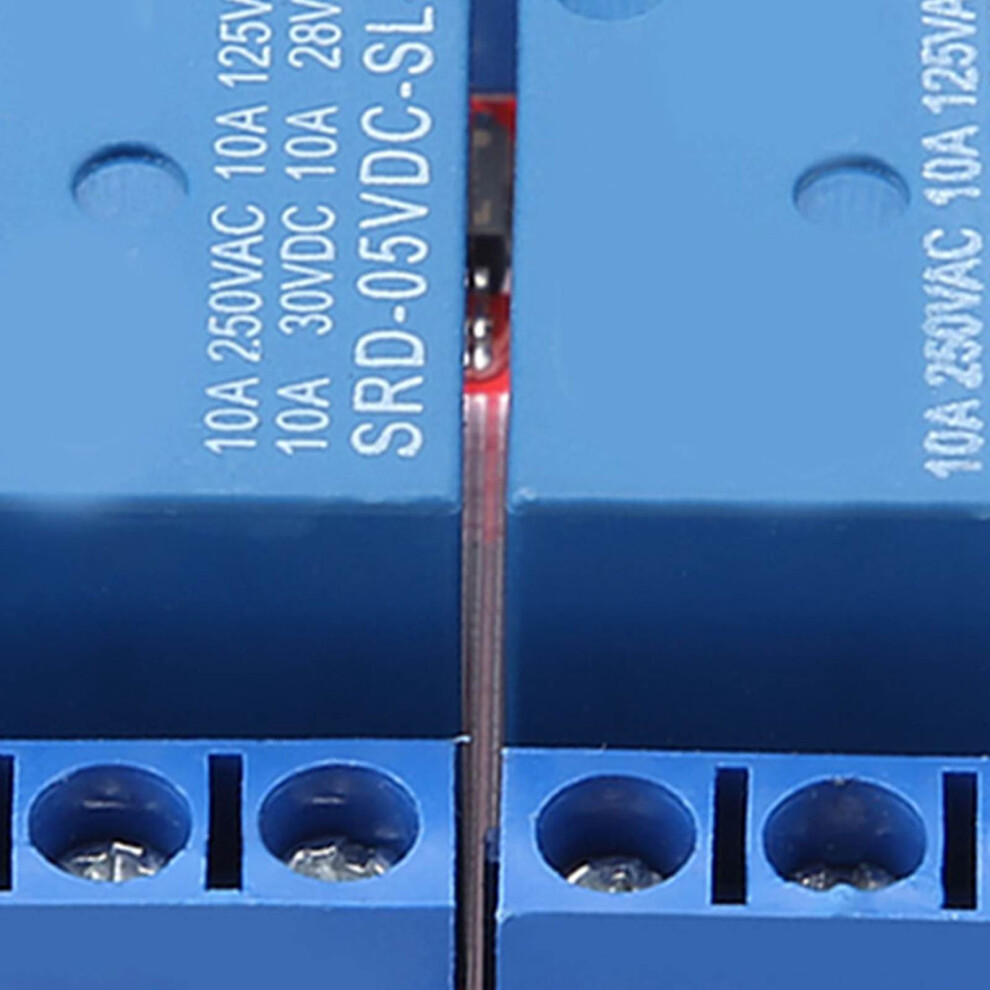

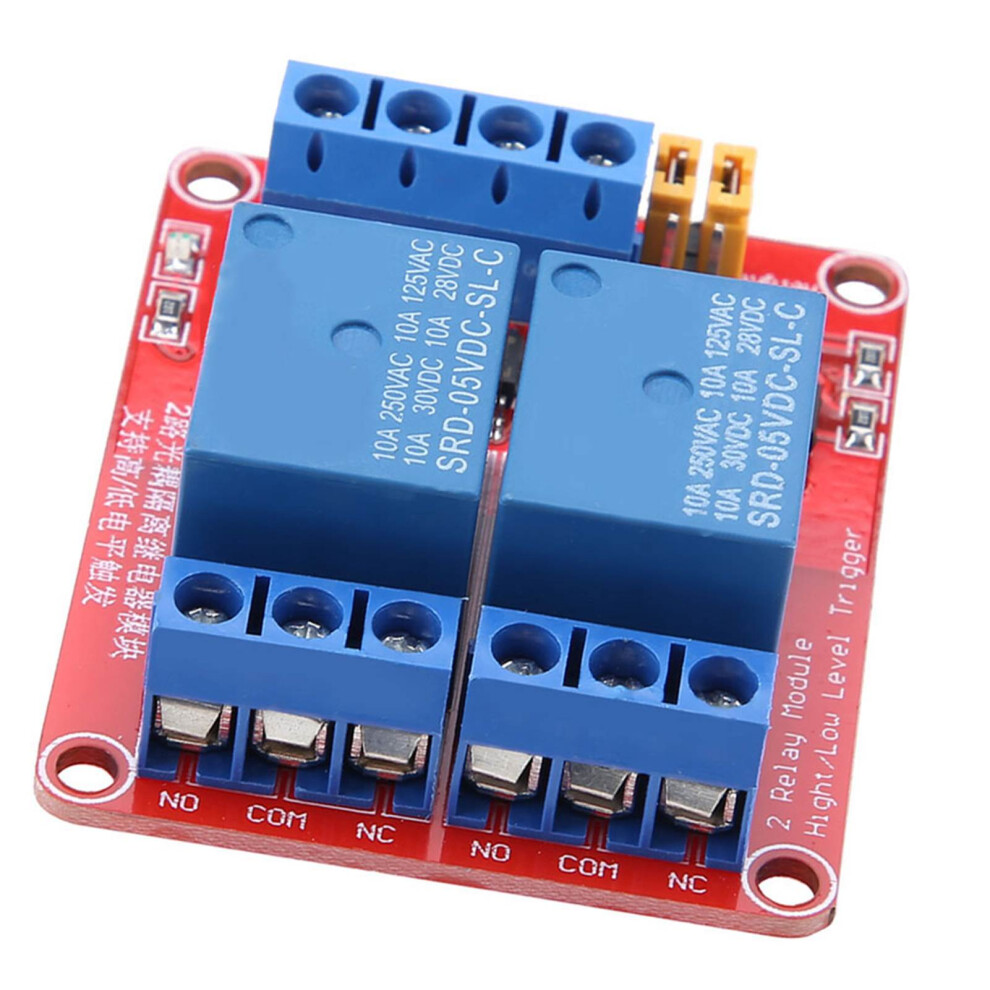

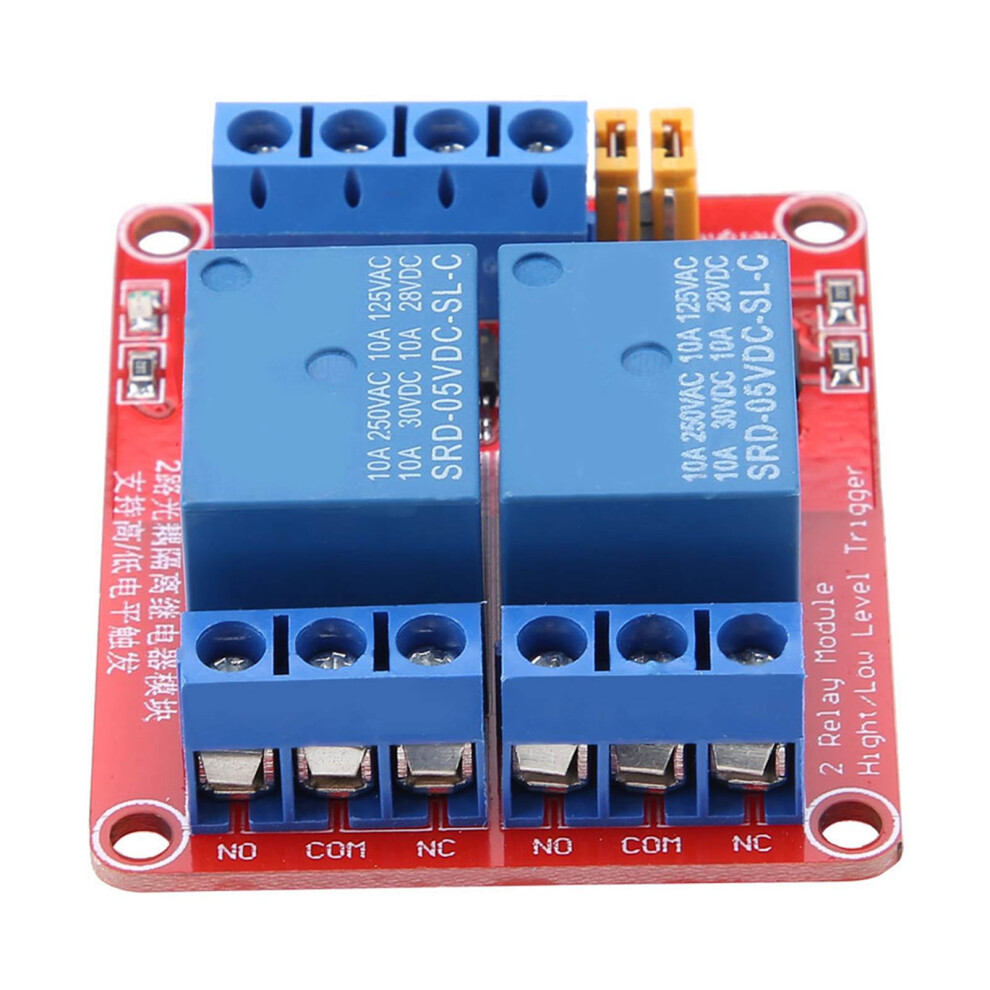

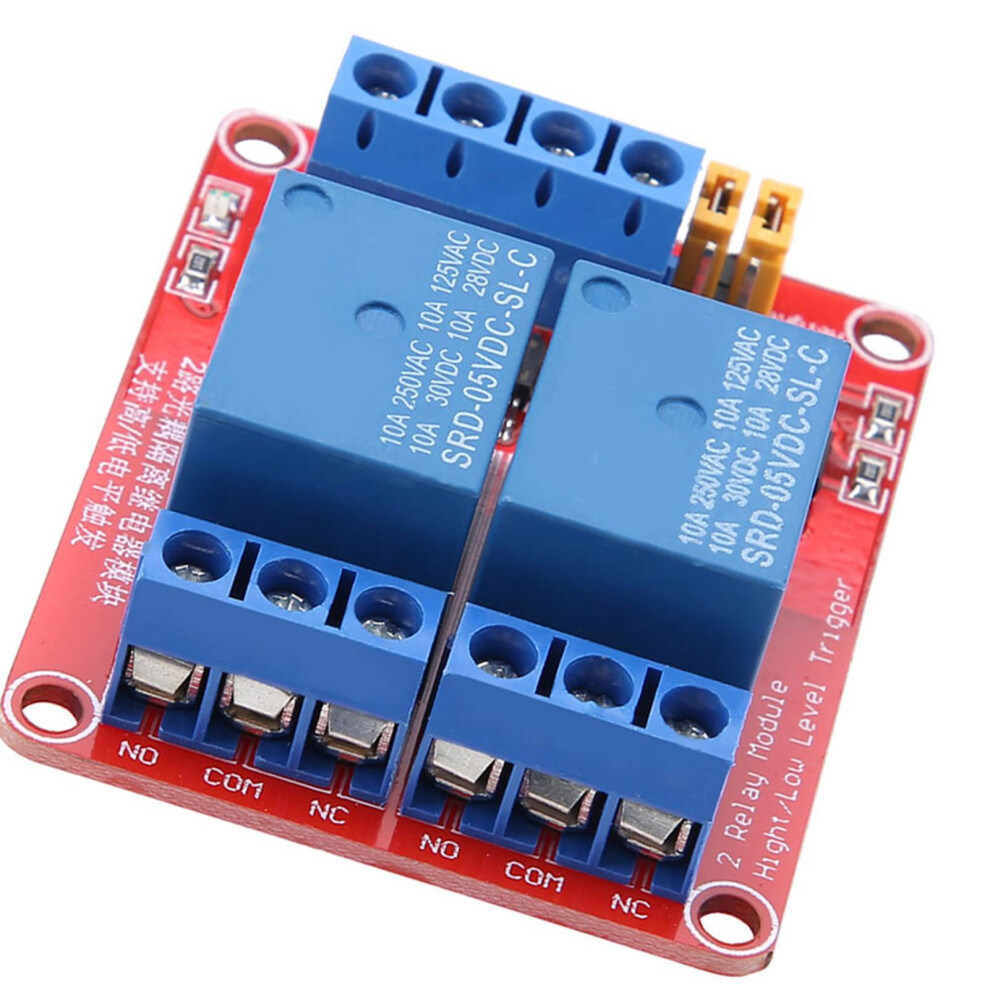

Uscita relè:
1. NO1: contatto normalmente aperto del canale 1. Il relè è aperto prima dell'attivazione e si chiude collegandosi a COM1 dopo l'attivazione.
2. COM1: contatto comune del canale 1
3. NC1: contatto normalmente chiuso del canale 1; è collegato a COM1 prima dell'attivazione e si apre dopo l'attivazione
4. NO2: contatto normalmente aperto del canale 2. Il relè è aperto prima dell'attivazione e si chiude collegandosi a COM2 dopo l'attivazione.
5. COM2: contatto comune del canale 2
6. NC2: contatto normalmente chiuso del canale 2; è collegato a COM2 prima dell'attivazione e si apre dopo l'attivazione.

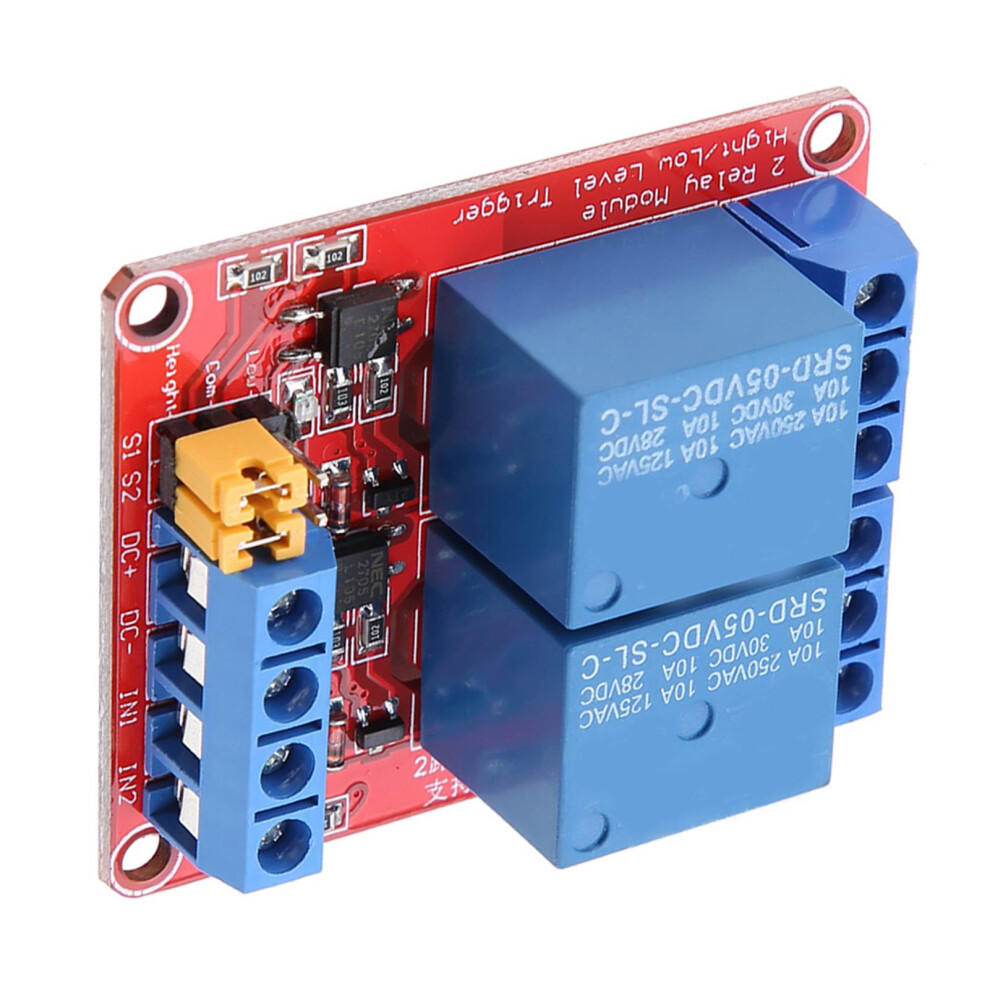

Selettore trigger ad alto e basso livello:
1. S1 è la selezione del trigger per il canale 1 (alto/basso)
2. S2 è la selezione del trigger per il canale 2 (alto/basso)
3. Una cortocircuitazione tra COM e LOW (o LO) corrisponde al trigger a livello basso; una cortocircuitazione tra COM e HIGH (o HI) corrisponde al trigger a livello alto.
