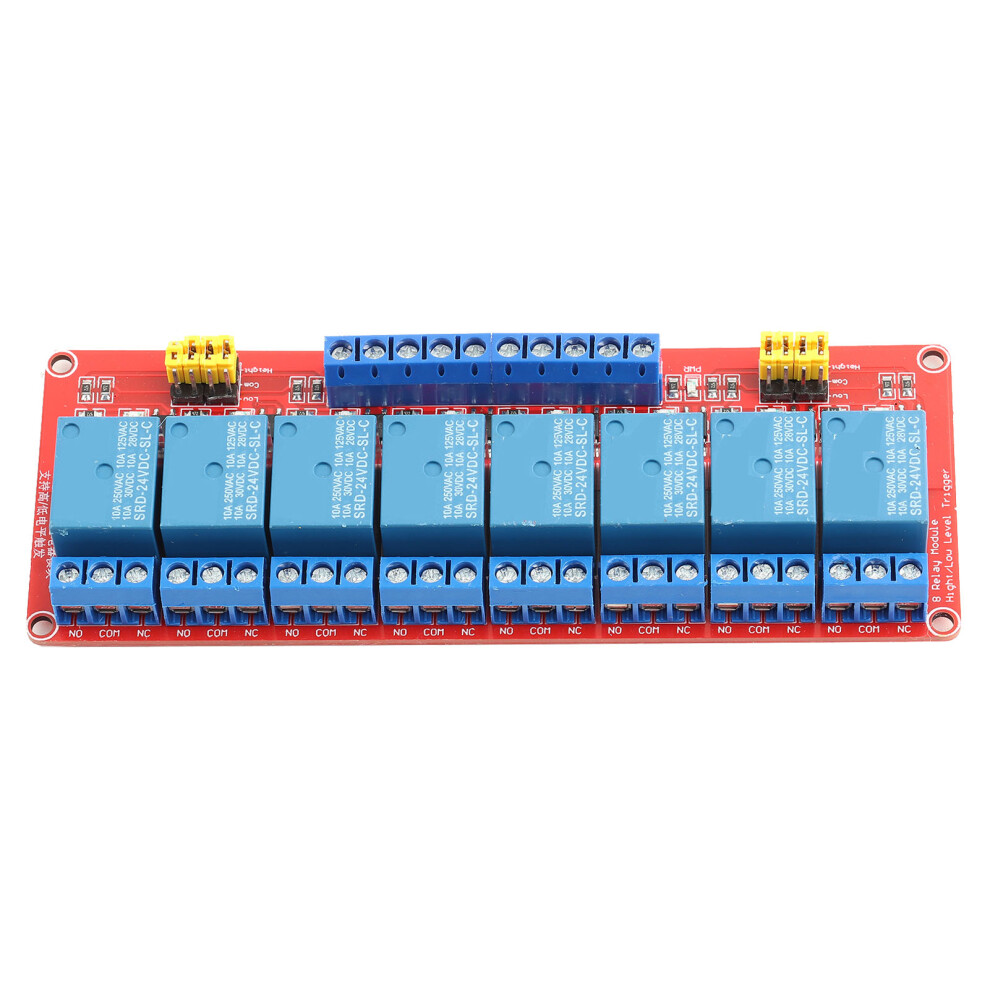

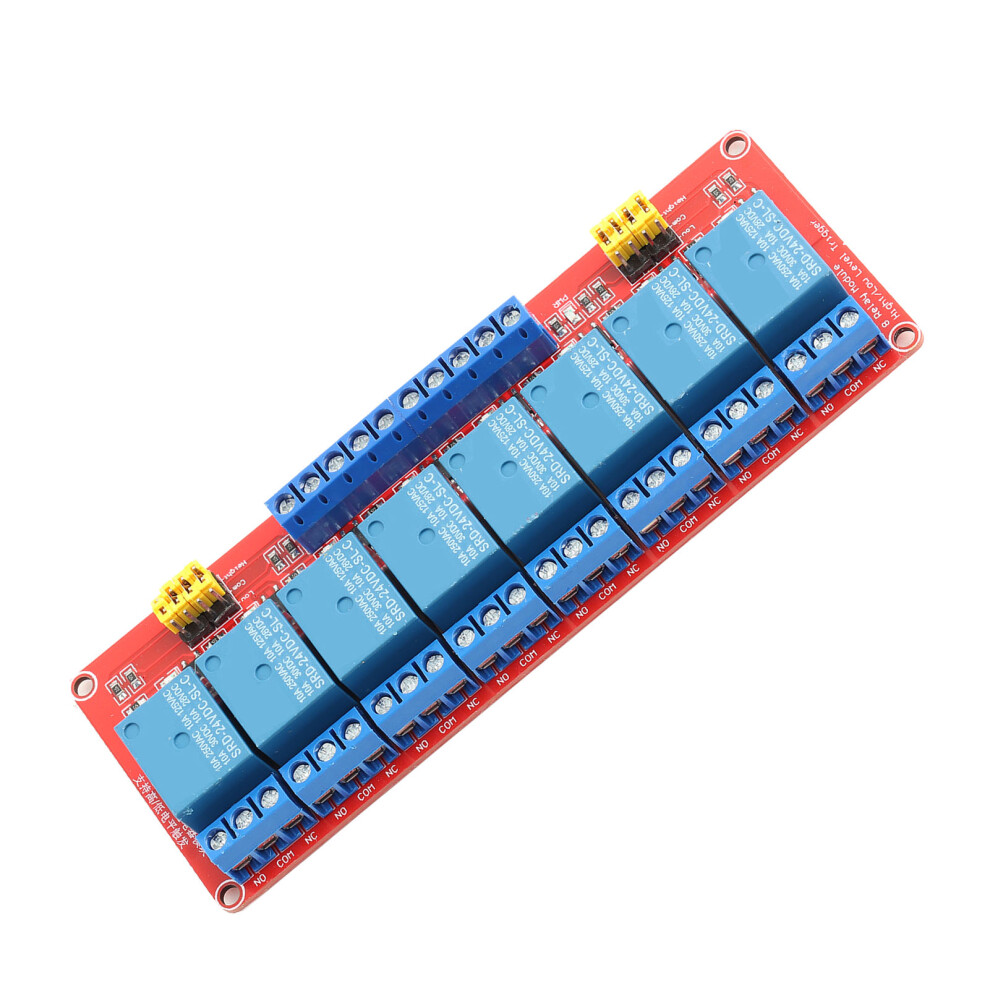

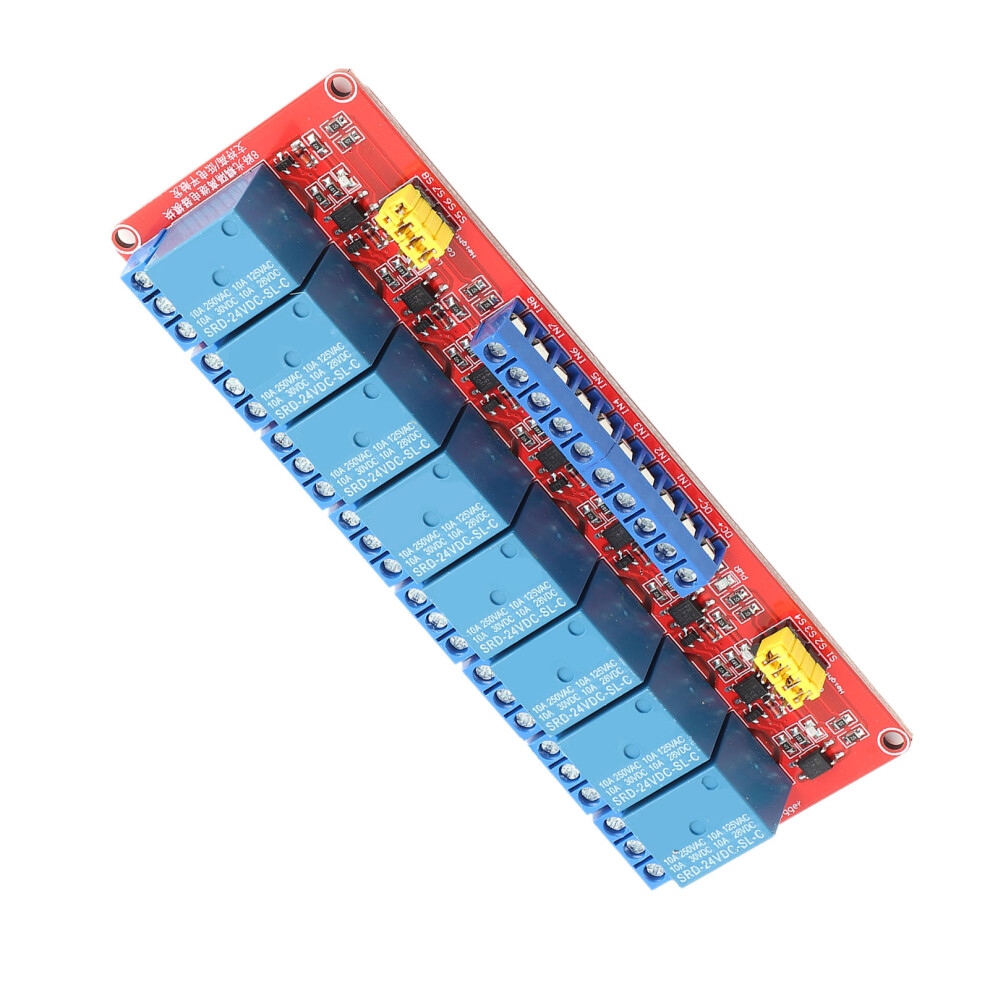

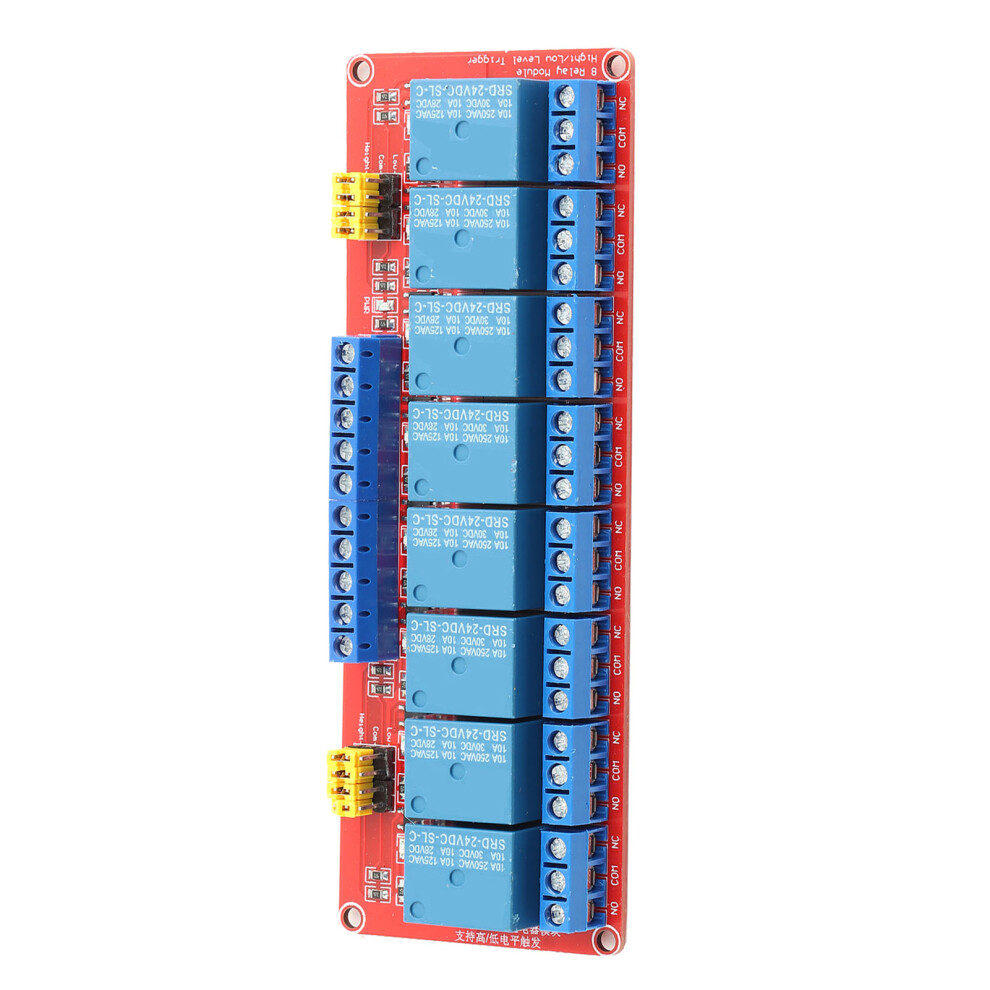

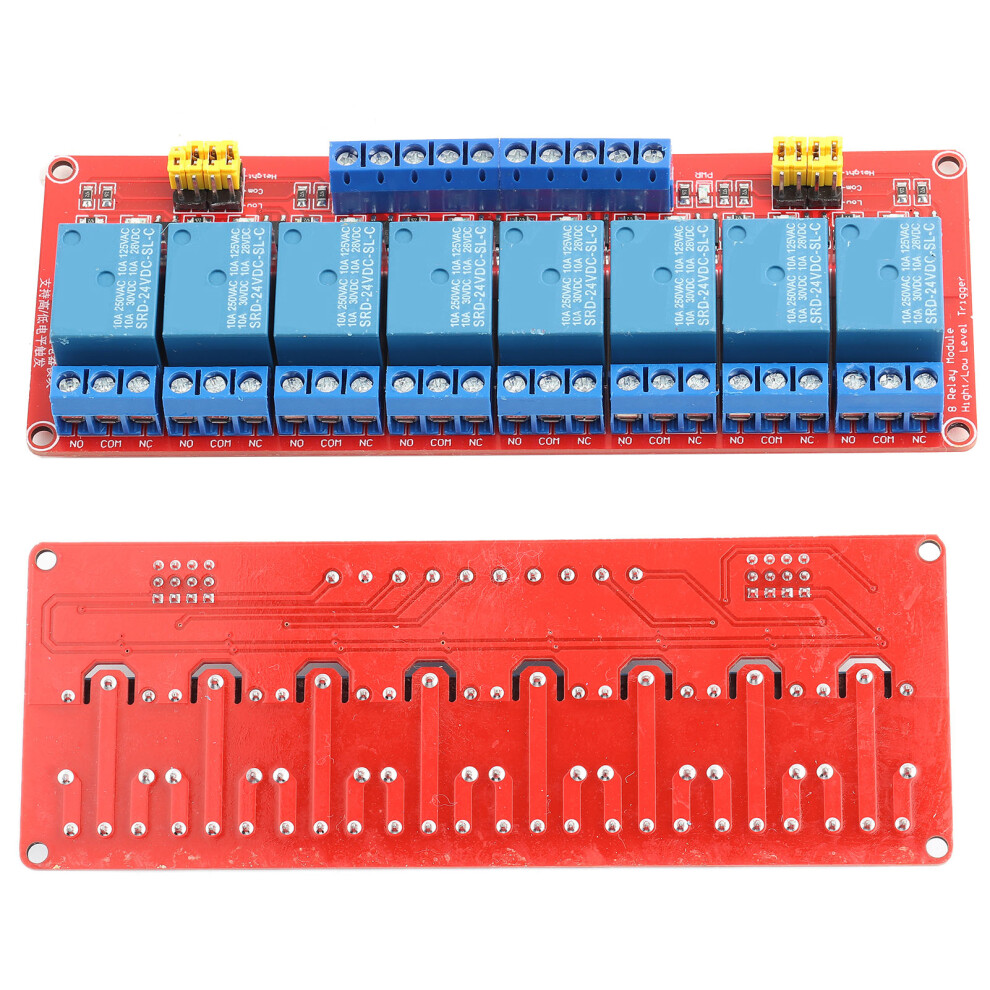

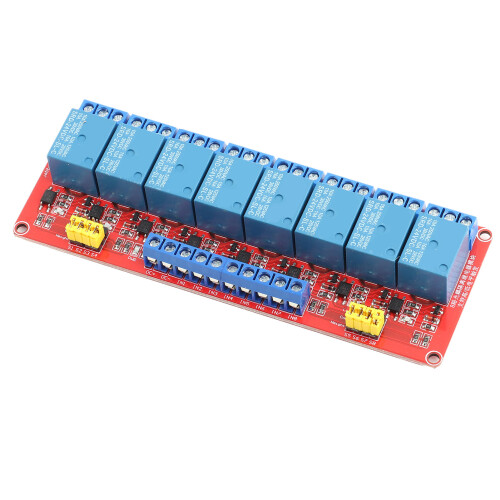

Modulo relè ottico verde a 8 canali 24V 141.5x50x18.5mm

Descrizione di Modulo relè ottico verde a 8 canali 24V 141.5x50x18.5mm

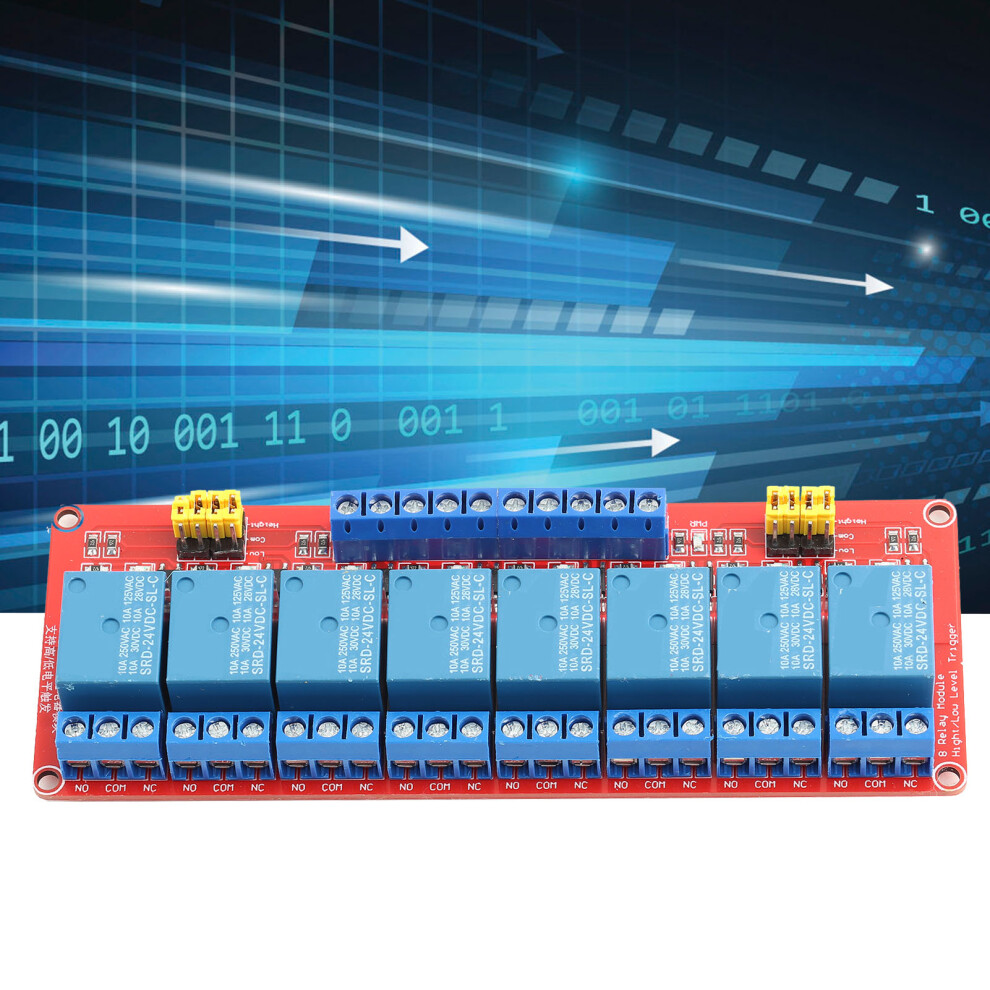

Modulo Relè a 8 Canali con Optoisolatore, Trigger Alto e Basso, 24V
Caratteristiche:

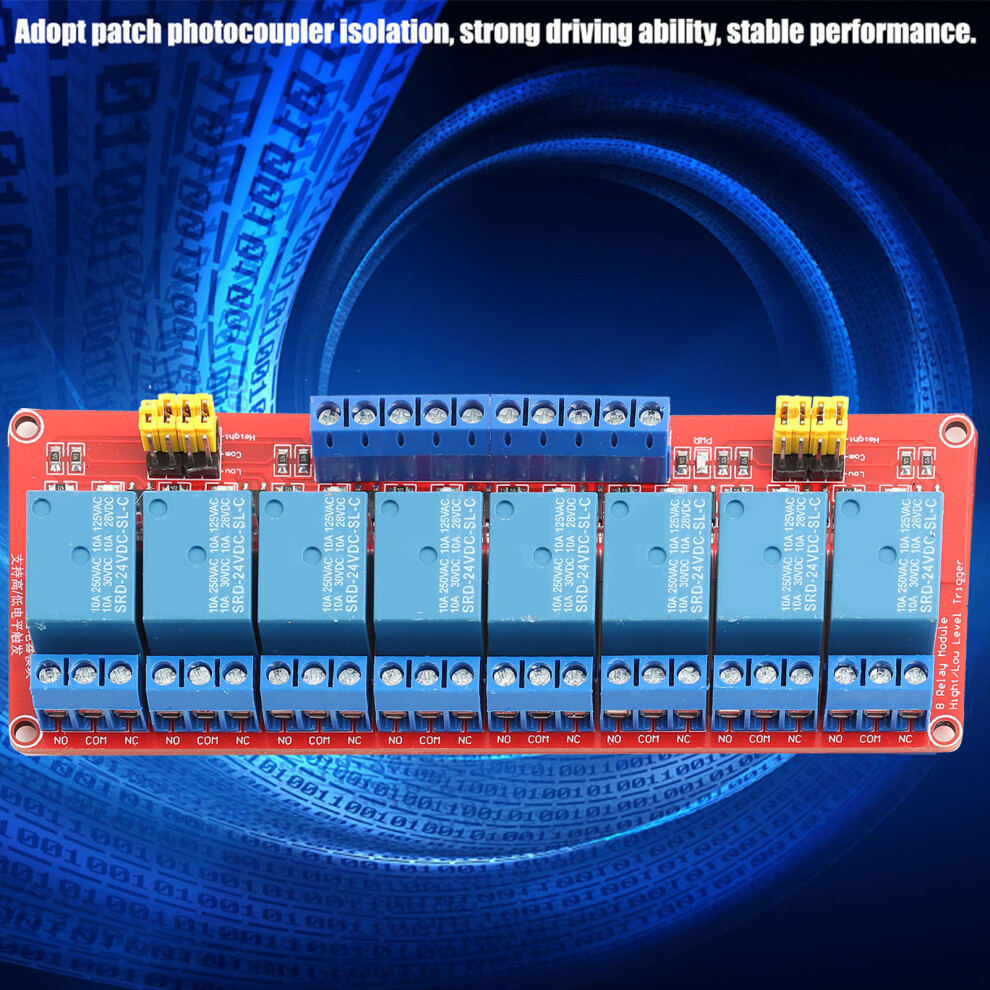

- Isolamento tramite optoisolatore, forte capacità di pilotaggio, prestazioni stabili. Corrente di trigger: 5 mA.
- Ogni canale del modulo può essere attivato sia da livello alto sia da livello basso tramite una configurazione a jumper.

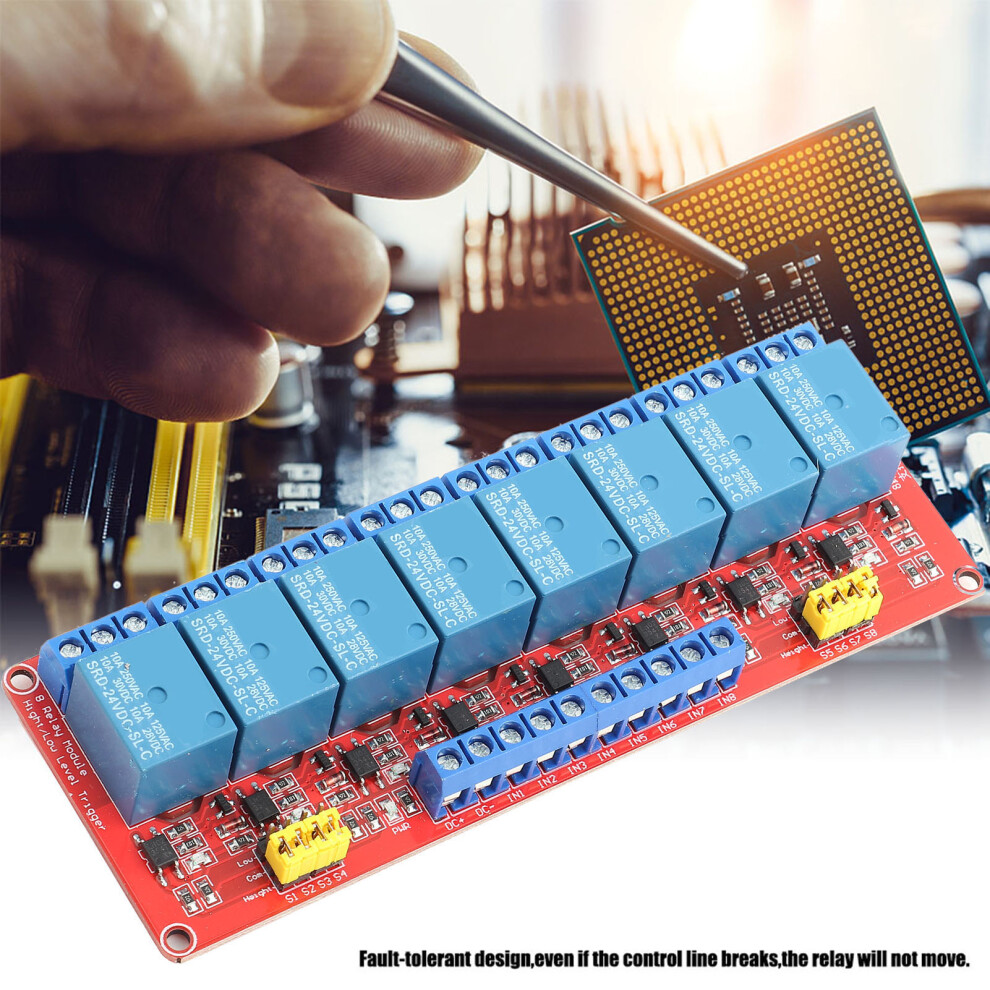

- Design tollerante ai guasti: anche se si interrompe la linea di controllo, il relè non si muoverà.
- LED di alimentazione (verde), LED di stato dei 8 relè (rosso).
- Design dell'interfaccia orientato all'utente: tutte le interfacce possono essere collegate direttamente tramite i cavi del morsetto.
- Sono presenti quattro fori di fissaggio.

Specifiche:
- Peso: 118 g / 4,2 oz

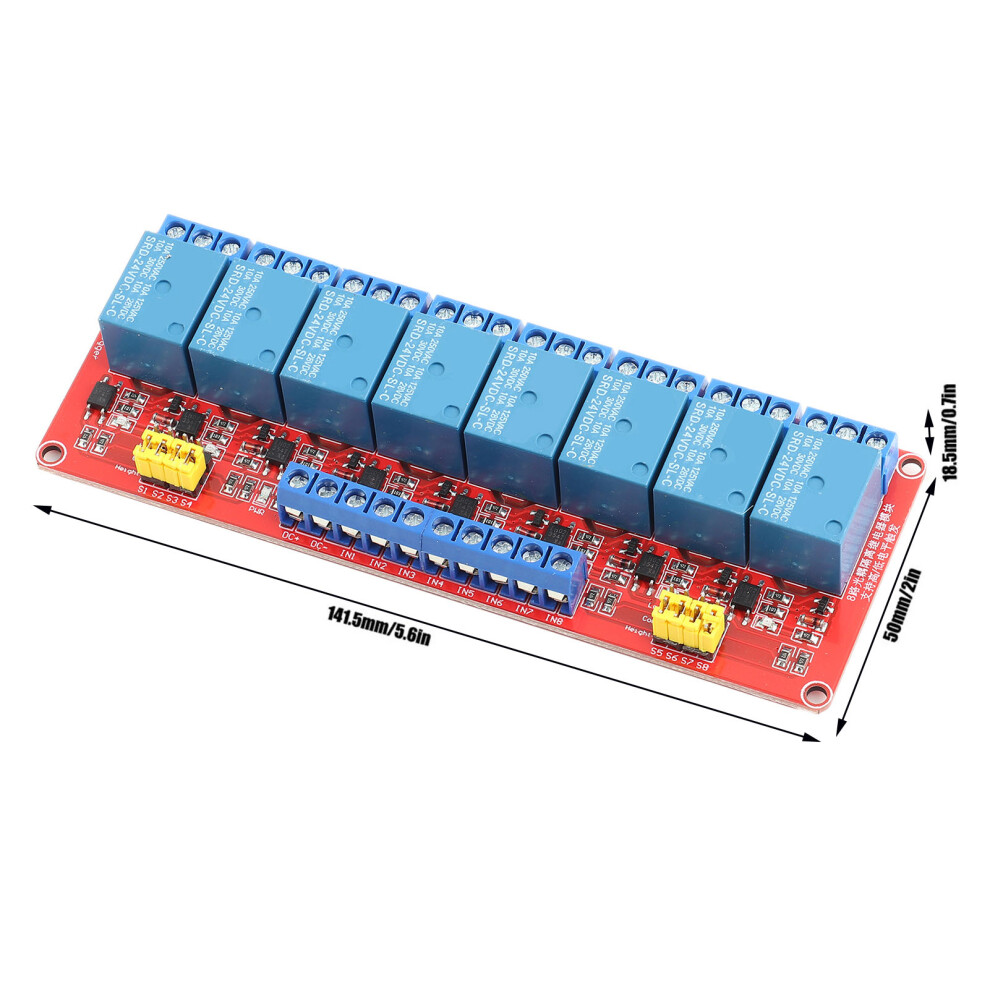

- Dimensioni del modulo (L x P x H): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 pollici
- Foro per bullone: 3,1 mm; 136 x 44,5 mm (spaziatura)

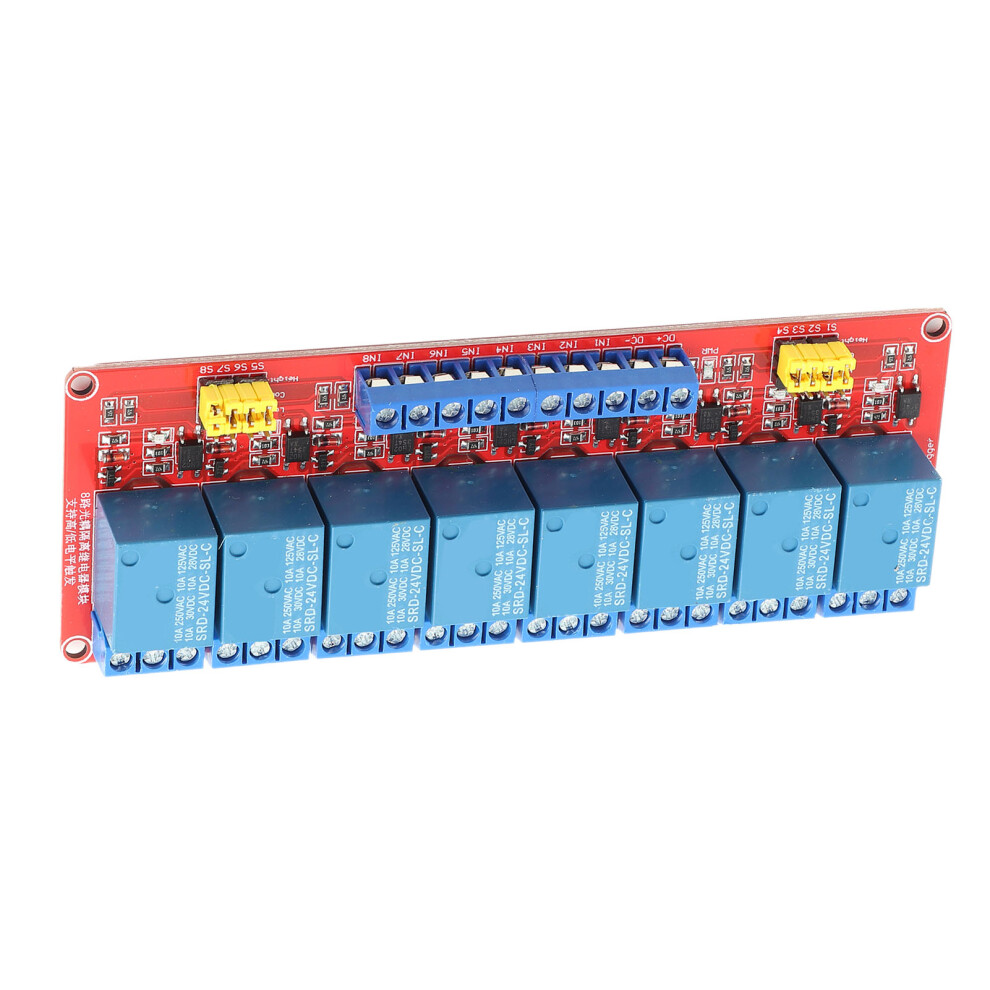

Interfaccia del modulo:
1. DC+ : collega al polo positivo dell'alimentazione
2. DC- : collega al polo negativo dell'alimentazione
3. IN1-IN8: in base all'impostazione di ciascun circuito, il relè corrispondente può essere controllato con livello alto o livello basso per essere attivato

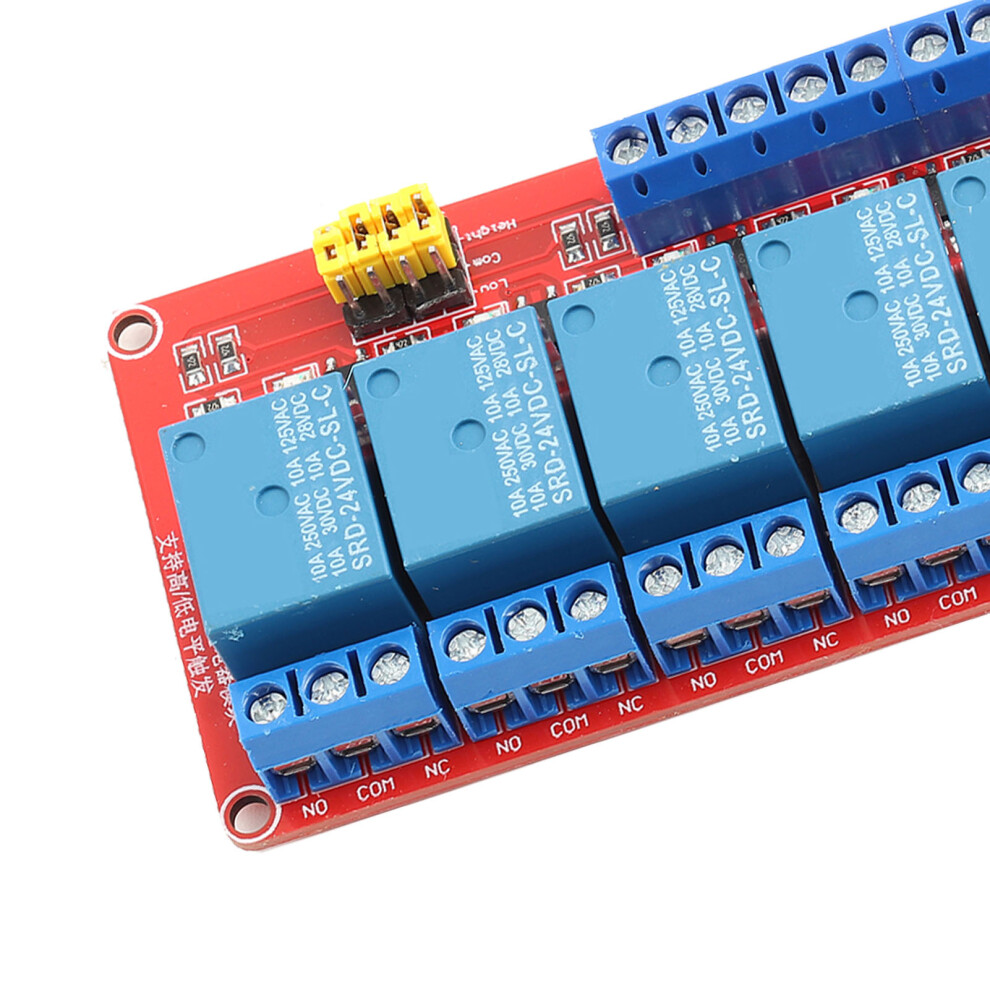

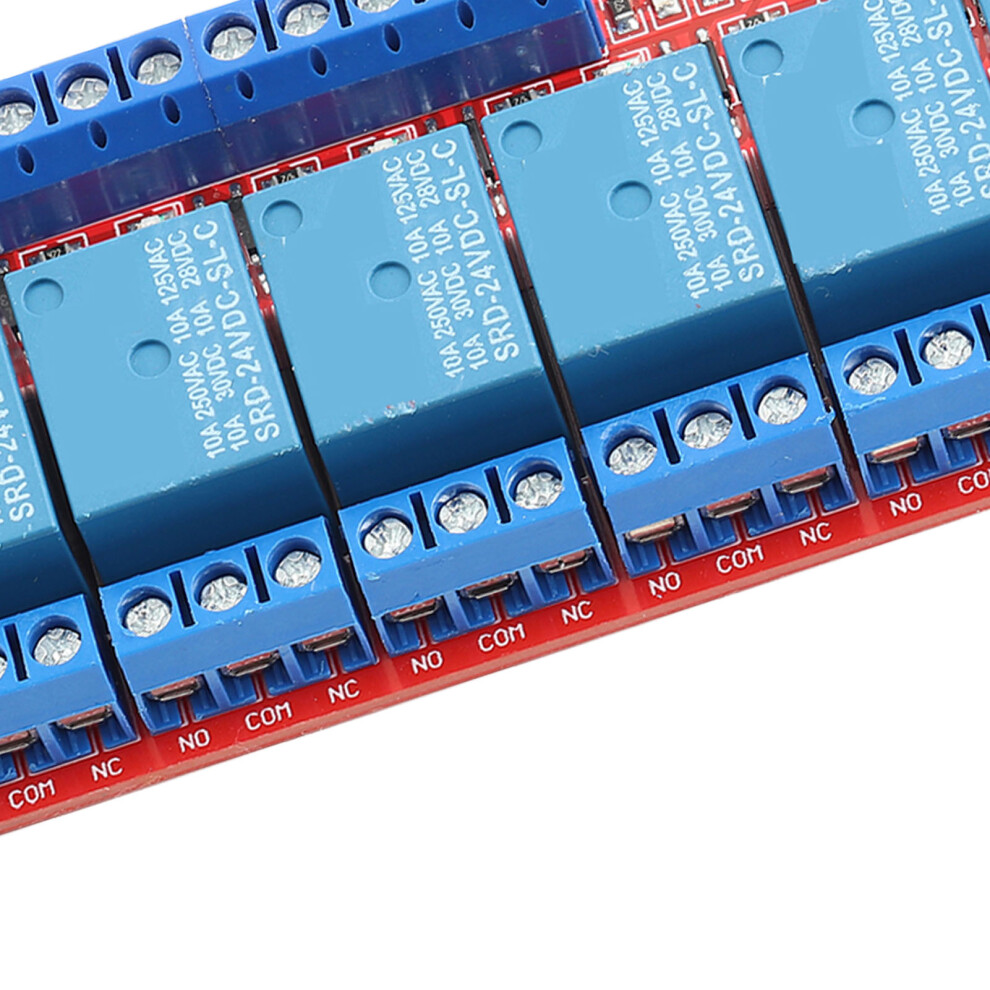

Terminale di uscita del relè: ci sono 24 interfacce a filo; tutte le interfacce possono essere collegate direttamente ai fili, comodo per gli utenti
1. NO1--NO8: l'interfaccia normalmente aperta del relè; il contatto è aperto prima dell'attivazione e poi si chiude con COM dopo l'attivazione.
2. COM1--COM8: contatto comune del relè;
3. NC1--NC8: interfaccia normalmente chiusa del relè. Il contatto è chiuso con COM prima dell'attivazione e si apre dopo l'attivazione.
Terminale di selezione del trigger ad alto/basso livello:
1. S1-S8: selezione del trigger ad alto/basso livello per i canali 1-8 del relè in successione;
2. COM e collegamento corto per livello basso; collegamento corto tra COM e livello alto per trigger ad alto livello.
Contenuto della confezione:
1 x Modulo Relè
