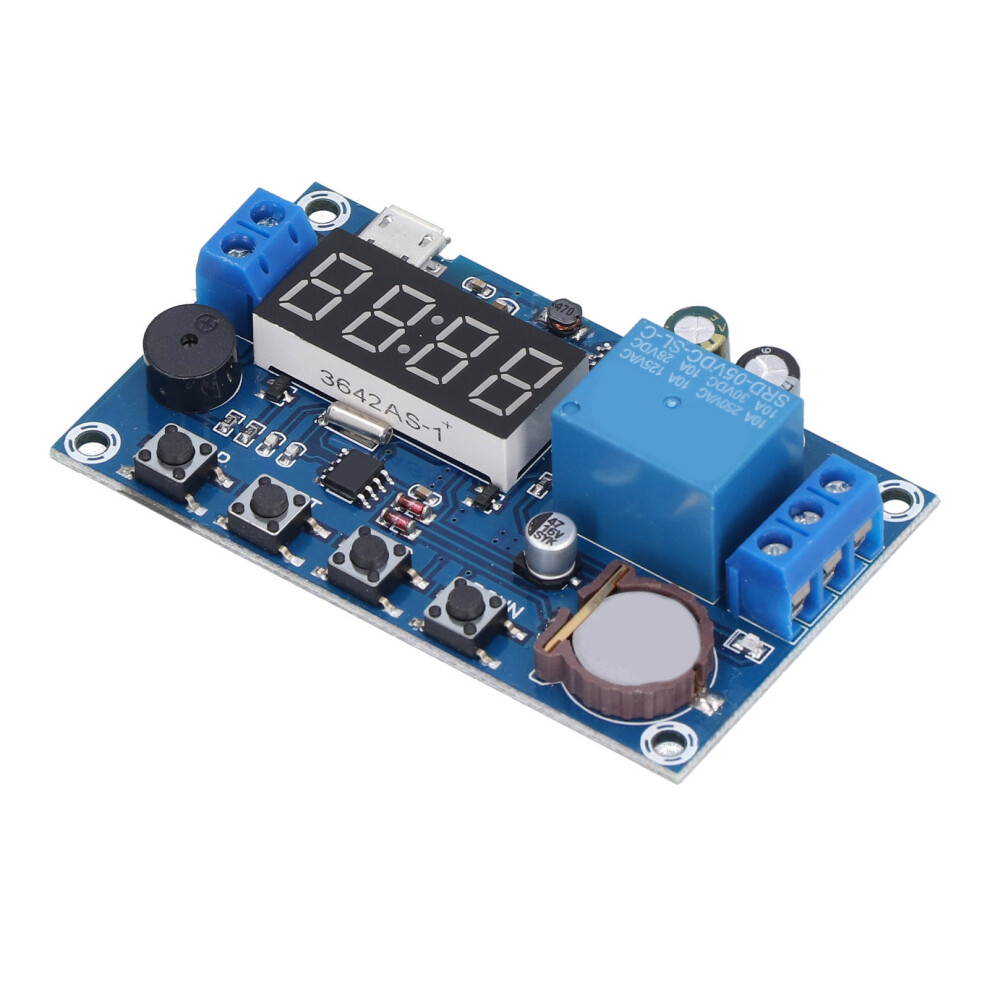

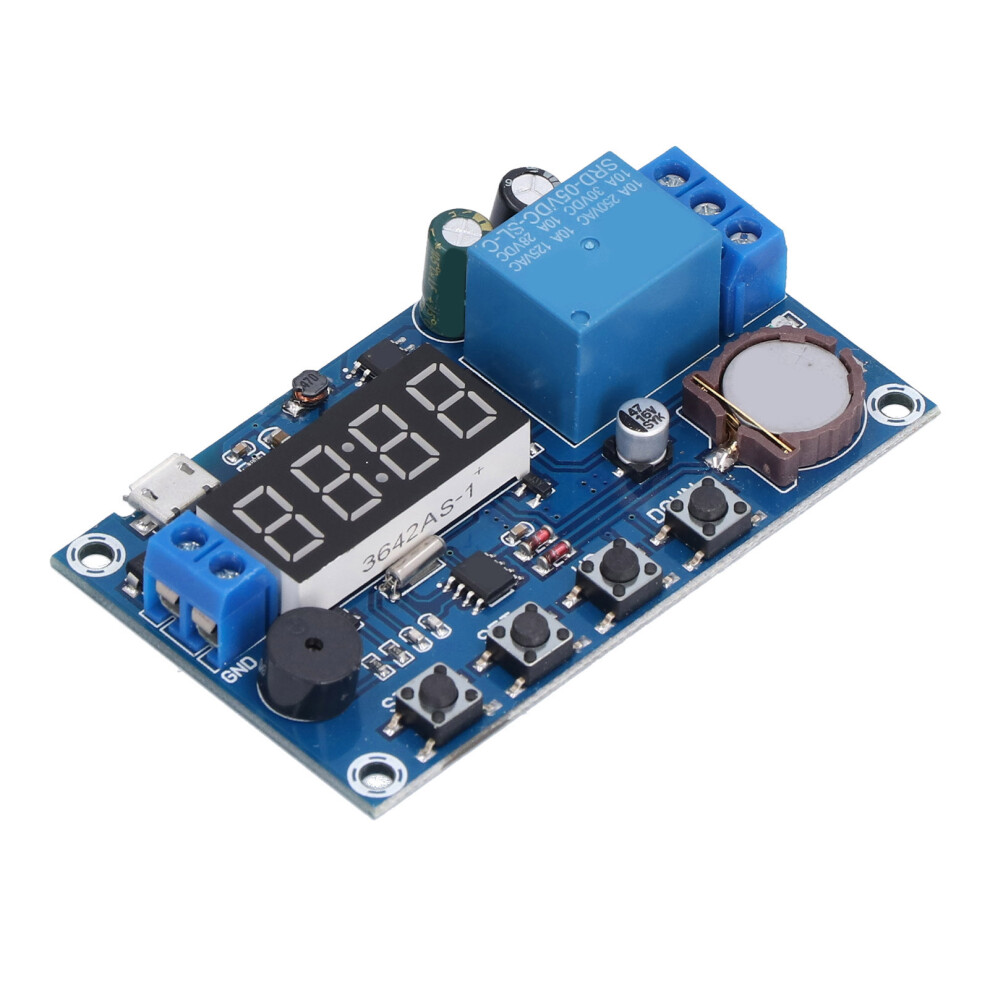

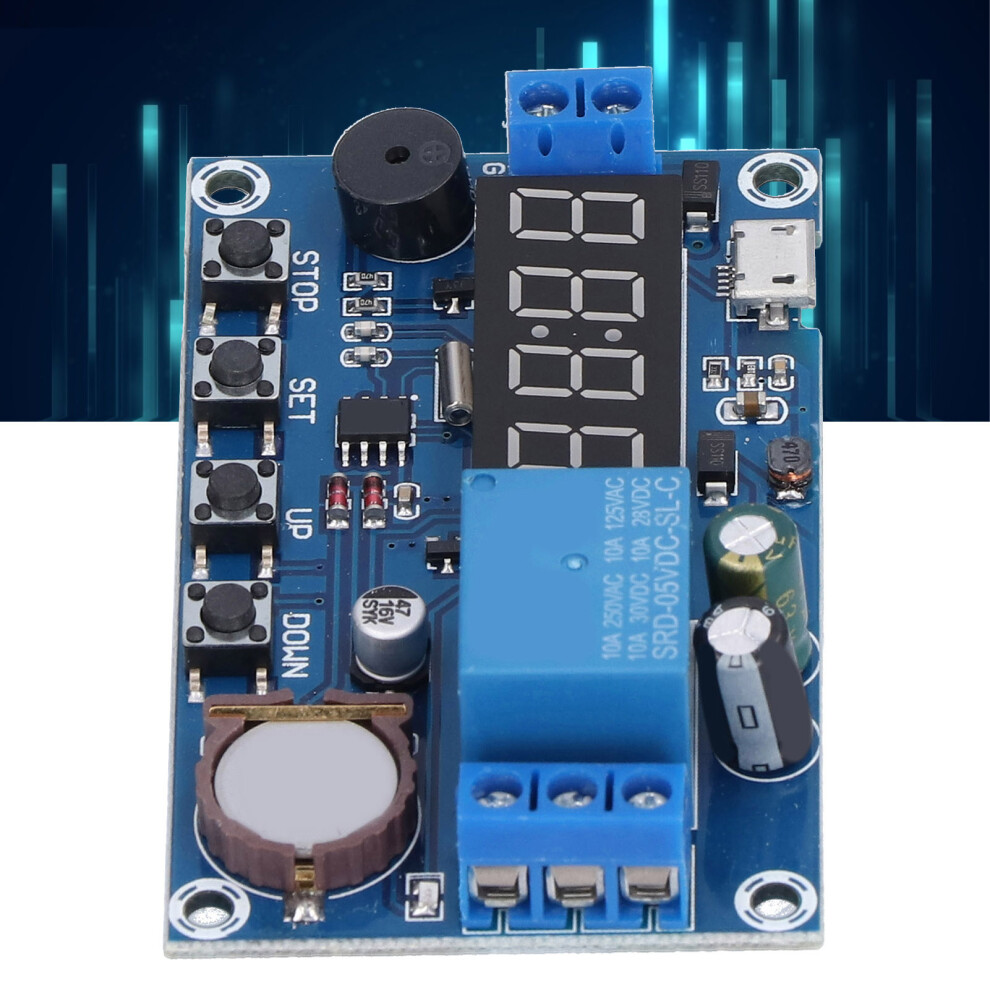

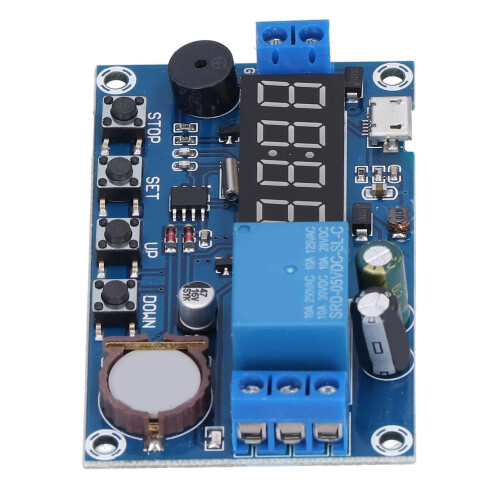

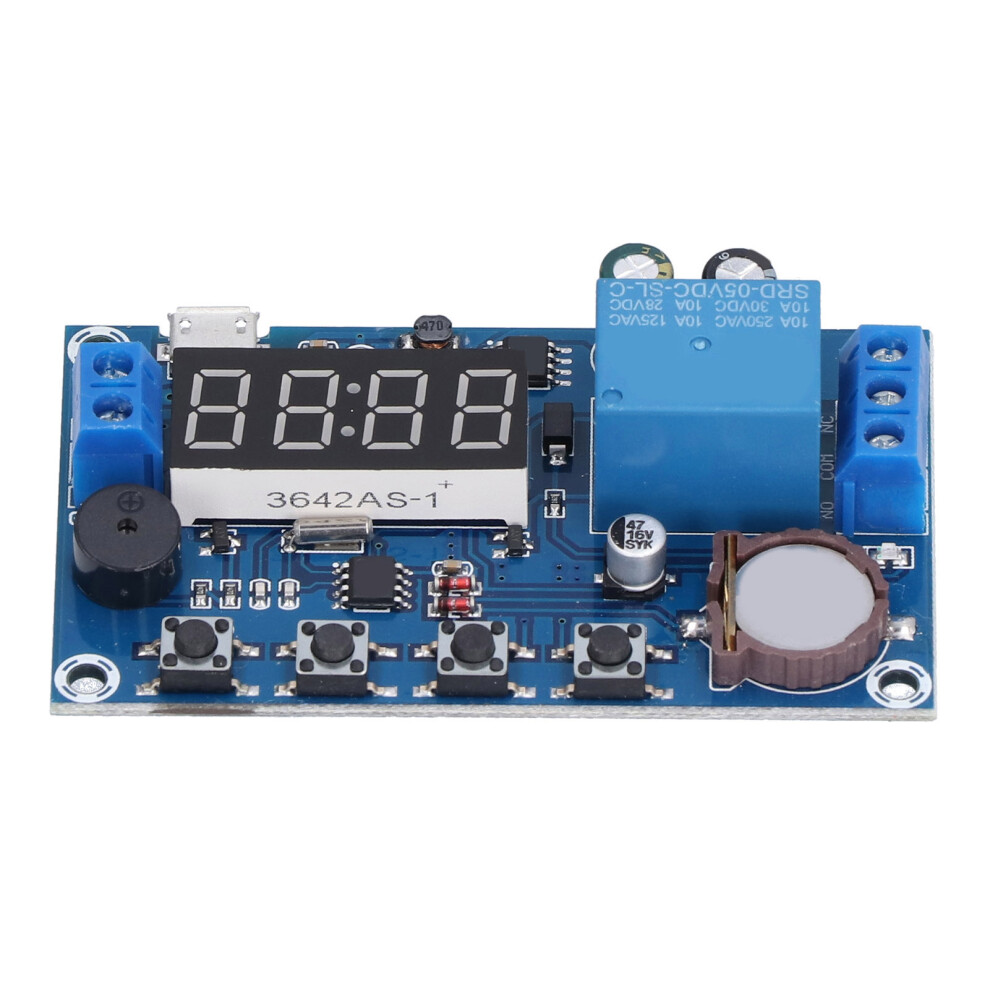

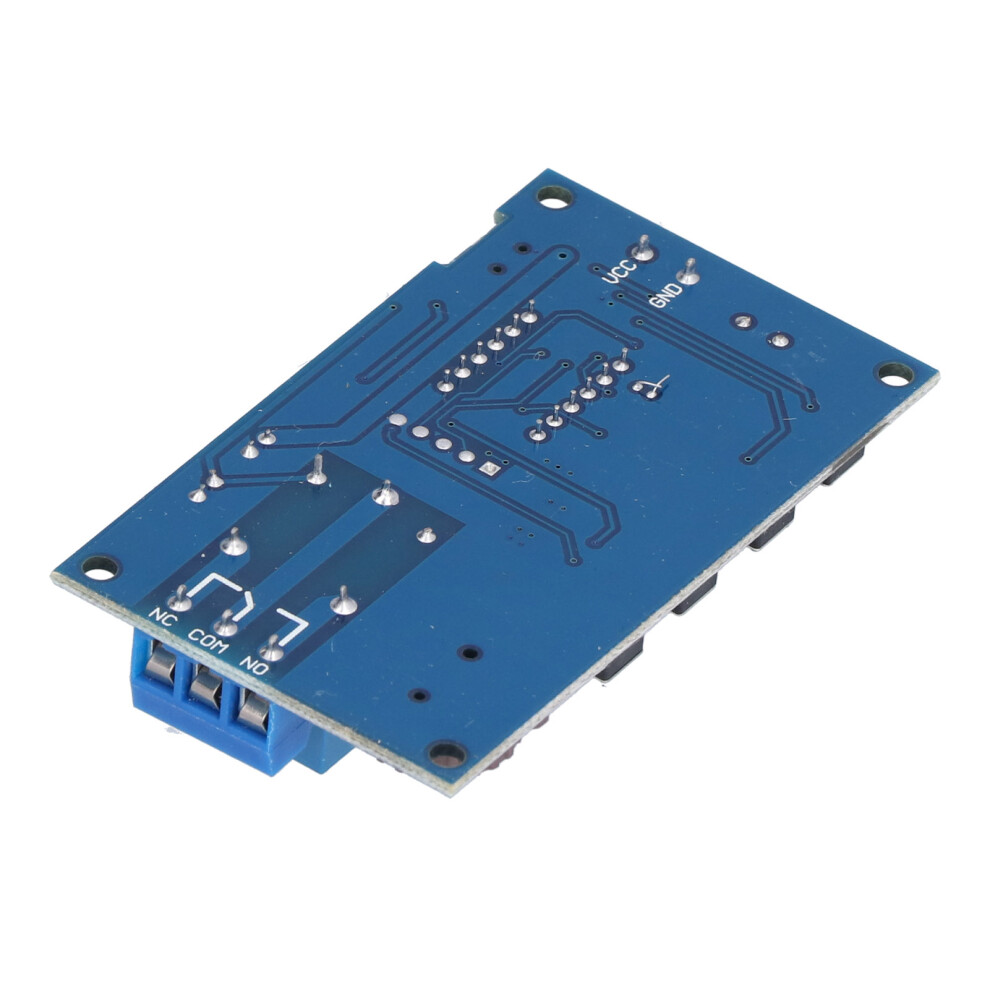

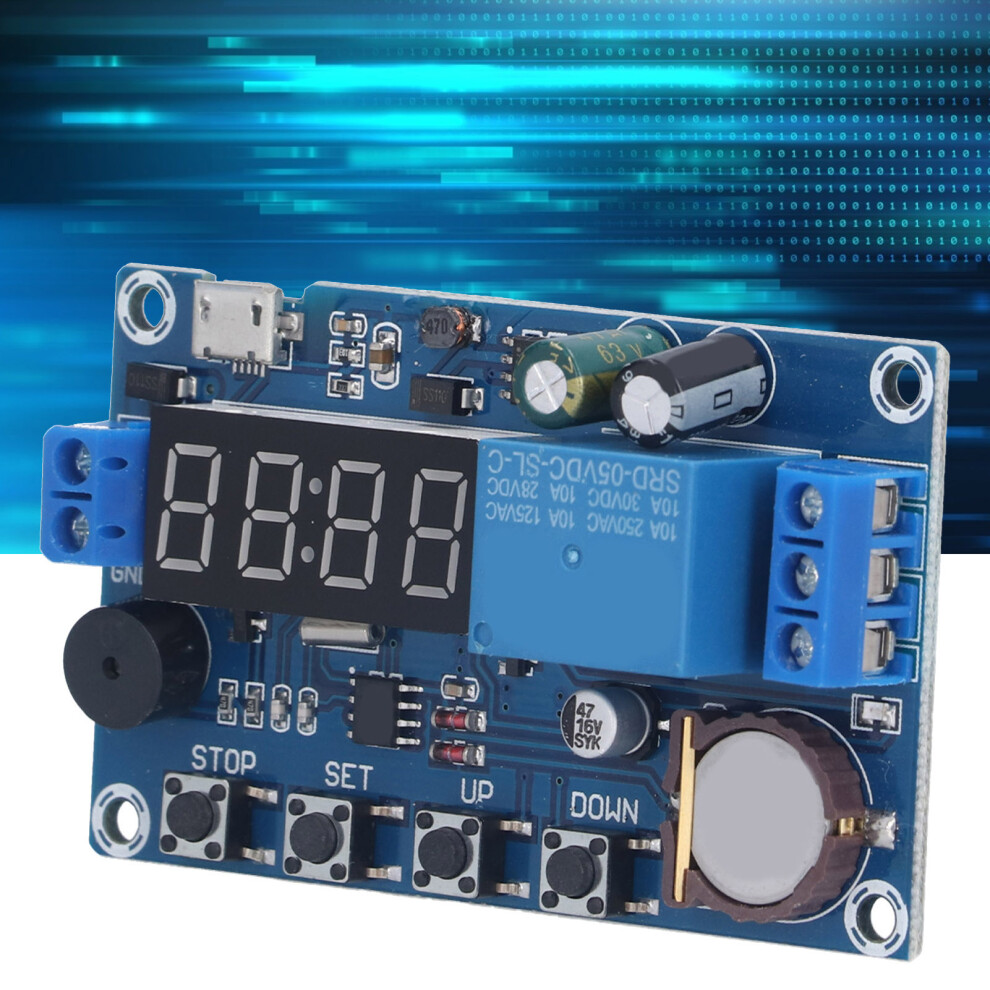

Modulo relè PE-5 5P timer da 24 ore, 3V CR1220 200mAh

Descrizione di Modulo relè PE-5 5P timer da 24 ore, 3V CR1220 200mAh

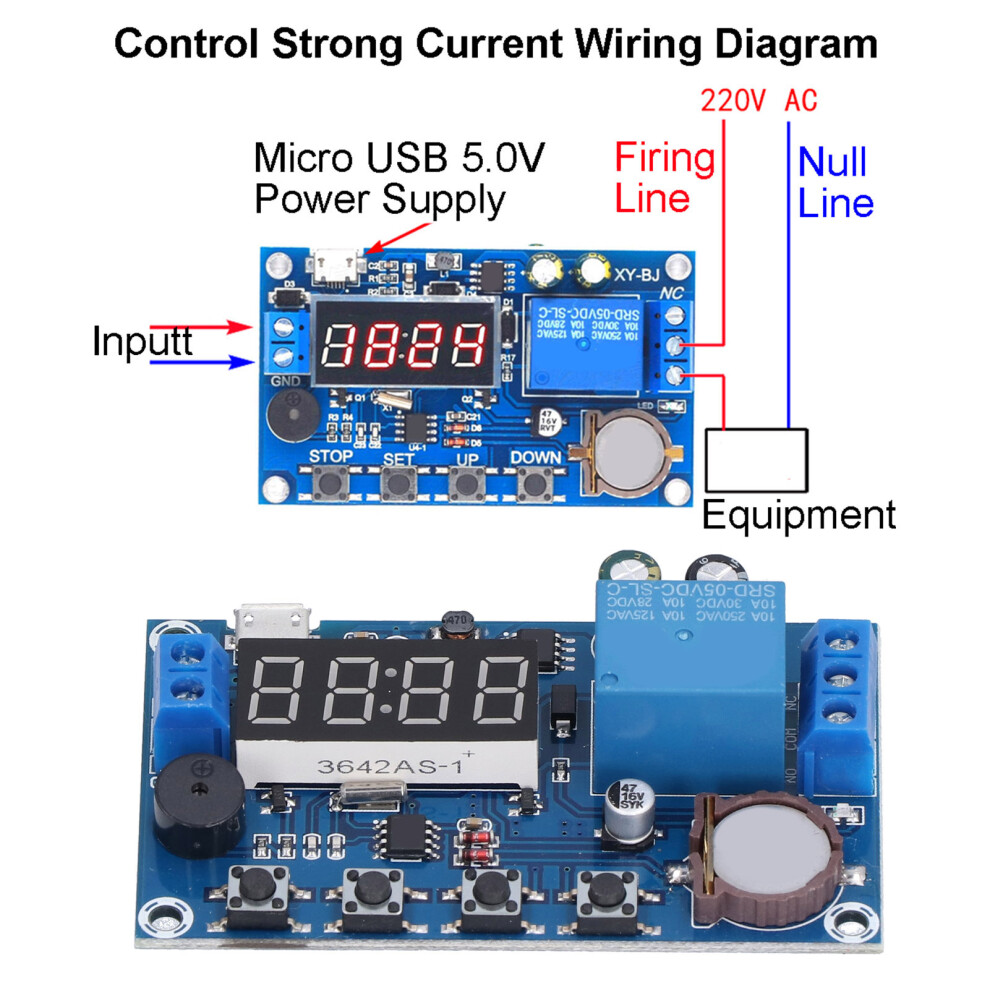

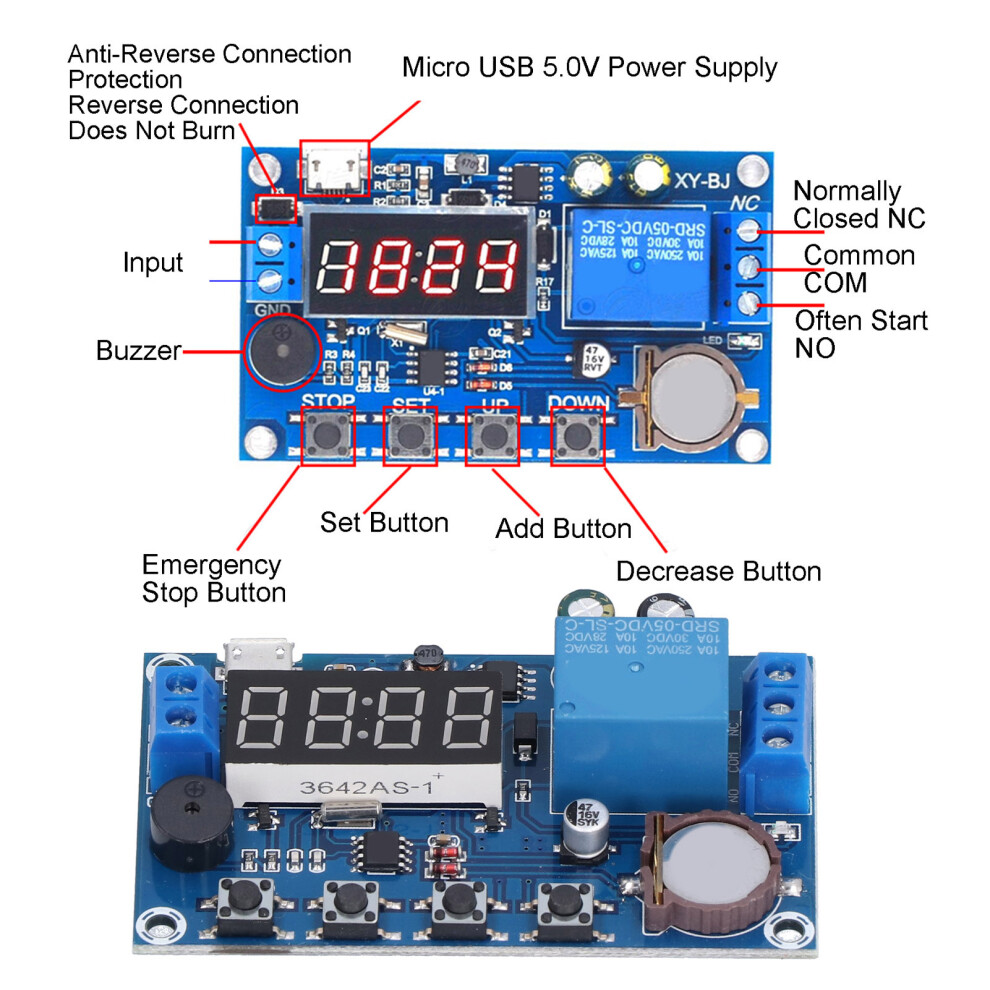

Modulo relè con 5 intervalli di tempo, timer di ritardo di 24 ore, protezione contro inversione di polarità, buzzer di avviso, interruttore/scheda di controllo
Introduzione alle modalità di funzionamento:
OPE: tempo di chiusura del relè
CLE: tempo di spegnimento del relè
Periodo di tempo: PE-1 a PE-5, 5 intervalli di tempo
"----": Blocco della funzione
P-1: Ogni giorno il relè OPE è chiuso/uscita impulso; il relè CLE è disconnesso/uscita impulso
P-2: Relè OPE chiuso, uscita impulso nello stesso giorno; relè CLE disconnesso/uscita impulso
P-3: Quale giorno del mese e quale giorno: relè OPE chiuso/uscita impulso; relè CLE disconnesso/uscita impulso
P-4: Da quale giorno del mese a quale giorno del mese, a che ora inizia e termina ogni giorno: relè OPE si chiude/uscita impulso; CLE si disconnette/uscita impulso
P-5: A che ora del giorno del mese inizia e termina: relè OPE è chiuso/uscita impulso; relè CLE è disconnesso/uscita impulso
Informazioni sulla batteria: batteria a bottone da 3V, CR1220, 200 mAh (batteria integrata fornita)
Note: orario/data di stop (CLE) > orario/data di avvio (OPE)
2. Come impostare i parametri
Nell'interfaccia di esecuzione temporizzata, tenere premuto il pulsante SET per 2 secondi e poi rilasciarlo; il sistema entra nell'interfaccia di impostazione dei parametri:
1. Selezionare il periodo di tempo: PE-1~PE-5, selezionare premendo brevemente i tasti SU e GIÙ;
2. Selezionare la modalità: "----" o P-1~P-5 (cioè, il periodo viene impostato sulla modalità corrispondente) selezionando premendo brevemente i tasti SU e GIÙ; ("----" significa Blocco di questo periodo di tempo)
Nota: la modalità di ripetizione per ogni periodo può essere impostata da "----", P-1~P-5; ad esempio: 5 intervalli di tempo possono funzionare contemporaneamente in modalità P-1, oppure far sì che il periodo 1 funzioni in modalità P-1, il periodo 2 in modalità P-2, ecc.; è molto comodo e flessibile e può essere combinato in qualsiasi modo in base alle vostre esigenze;
3. Dopo aver selezionato la modalità, premere brevemente SET per entrare nell'interfaccia di impostazione del fuso orario; nell'interfaccia di impostazione del fuso orario, premere brevemente SET per cambiare i parametri, punto di inizio "OPE", punto di fine "CLE", informazioni di data "dAE";
4. Completata l'impostazione dei parametri, uscire dall'impostazione, tenere premuto SET per 2 secondi e rilasciare, controllare se l'impostazione è legale, salvare i parametri se validi e tornare all'interfaccia di esecuzione temporizzata; se i parametri sono errati, verrà visualizzato "ERR" (l'orario/data di stop deve essere maggiore dell'orario/data di inizio). Ritorno all'interfaccia di impostazione parametri;
Nota: l'orario/data di stop (CLE) deve essere > l'orario/data di avvio (OPE)
Funzionalità aggiuntive: È possibile impostare singolarmente qualsiasi periodo
Nell'apposita interfaccia di impostazione parametri (dopo il secondo passaggio), premere brevemente STOP per cambiare la modalità di uscita:
OUT1: all'inizio si chiude il relè, alla fine si apre il relè
OUT2: uscita impulso di 1 secondo al punto temporale
Nell'apposita interfaccia di impostazione parametri (dopo il secondo passaggio), premere e tenere premuto STOP per cambiare la modalità di campanello:
bLL0: campanella vietata
bLL1: campanella abilitata
Nota: dopo l'emissione del suono, premere un tasto qualsiasi per interrompere il suono
Espansione della funzione del pulsante STOP:
Modalità di abilitazione del relè:
1. ON: il relè resta acceso durante il tempo di attivazione del relè;
2. OFF: è vietato condurre e resta sempre spento;
Premere brevemente STOP sull'interfaccia di visualizzazione del tempo per passare tra ON e OFF; lo stato corrente lampeggerà, quindi tornerà all'interfaccia principale. (Questa funzione è una funzione di arresto di emergenza, un tasto per aprire e chiudere il relè)
Dopo che il relè è vietato di condurre, diventerà la funzione sveglia/alarma una volta impostata la modalità.
Modalità sleep:
1. Modalità sleep C-P: entro cinque minuti, senza operazioni, lo schermo digitale si spegne automaticamente e il programma continua normalmente;
2. Modalità O-d normale: lo schermo digitale resta sempre acceso per la visualizzazione;
Nell'interfaccia di visualizzazione del tempo, tenere premuto STOP per 2 secondi e rilasciare per passare tra gli stati C-P e O-d. Lo stato corrente lampeggerà, poi ritornerà all'interfaccia principale.
