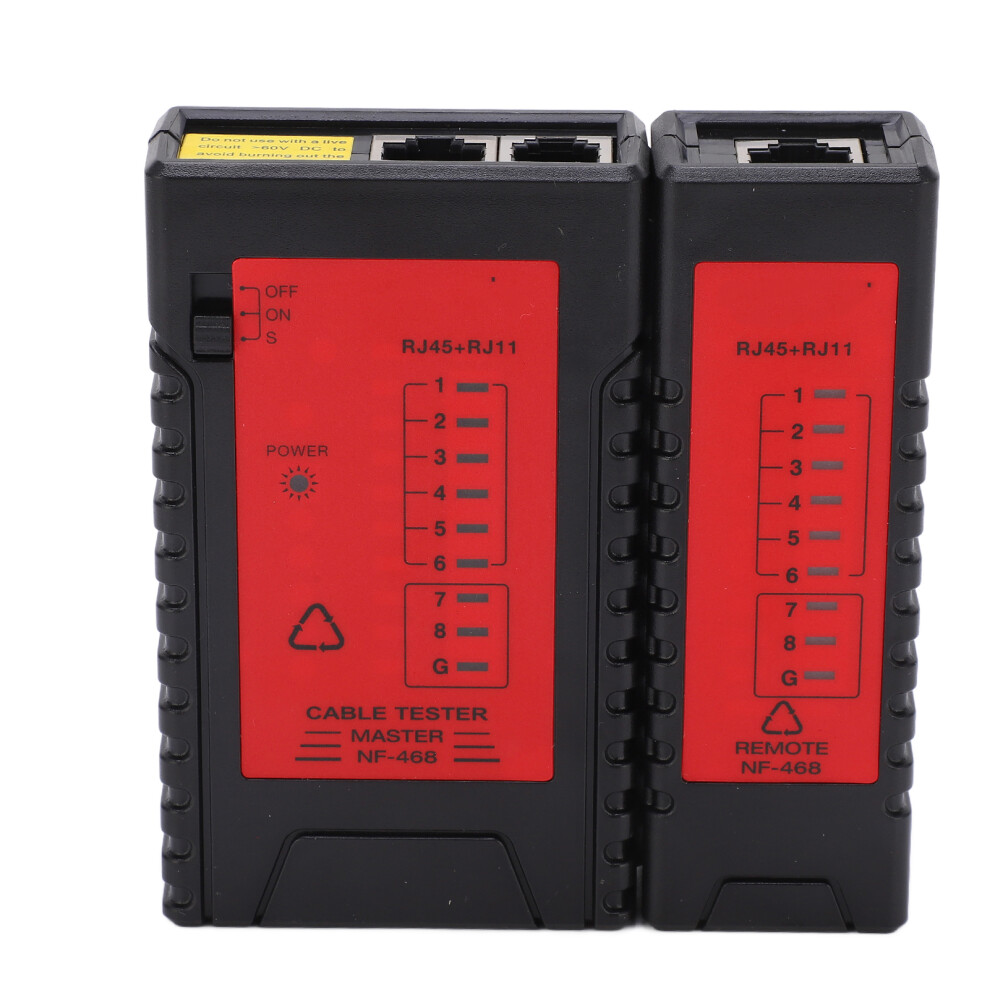

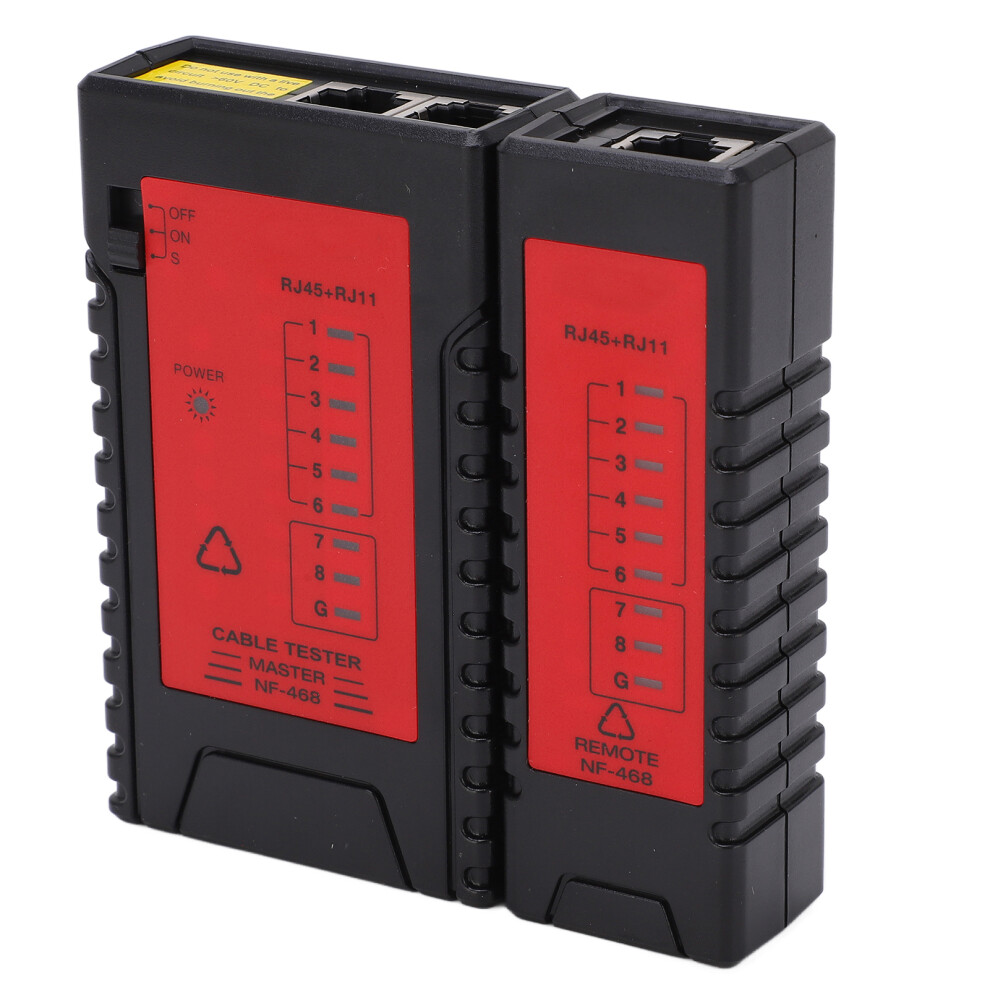

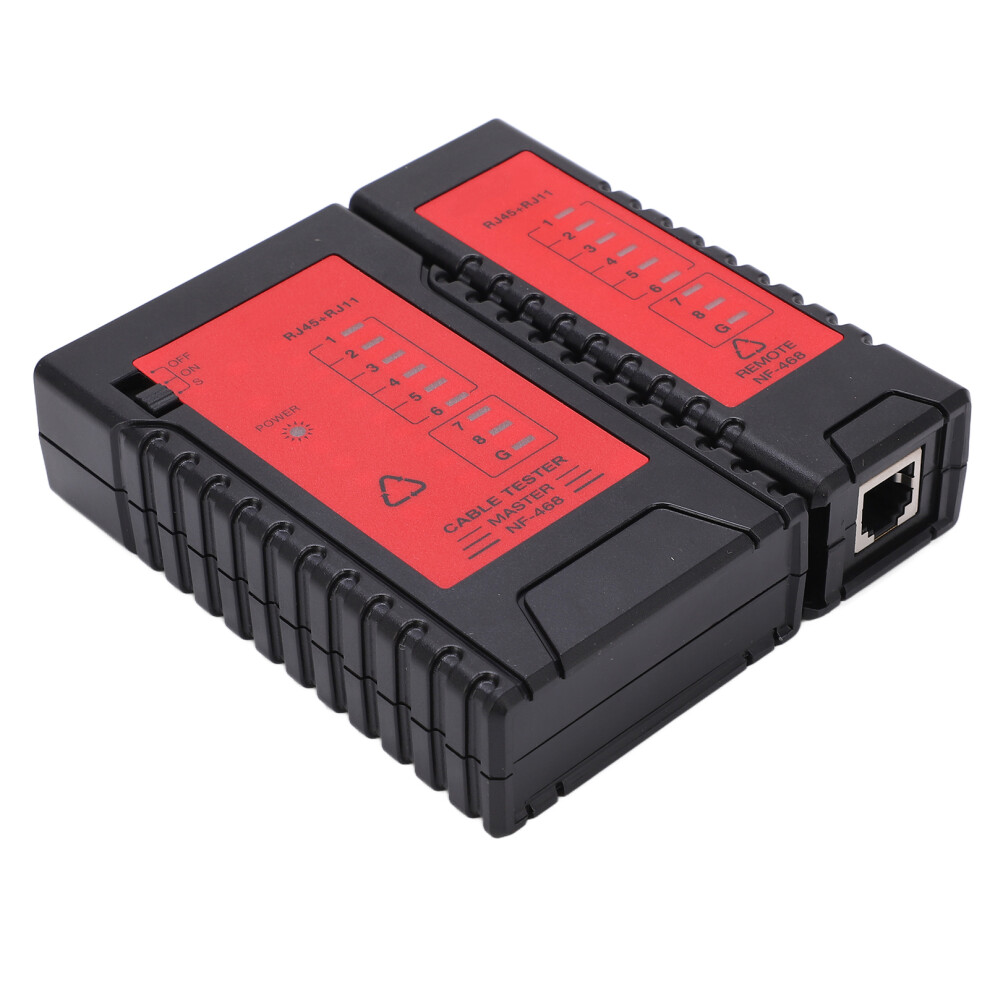

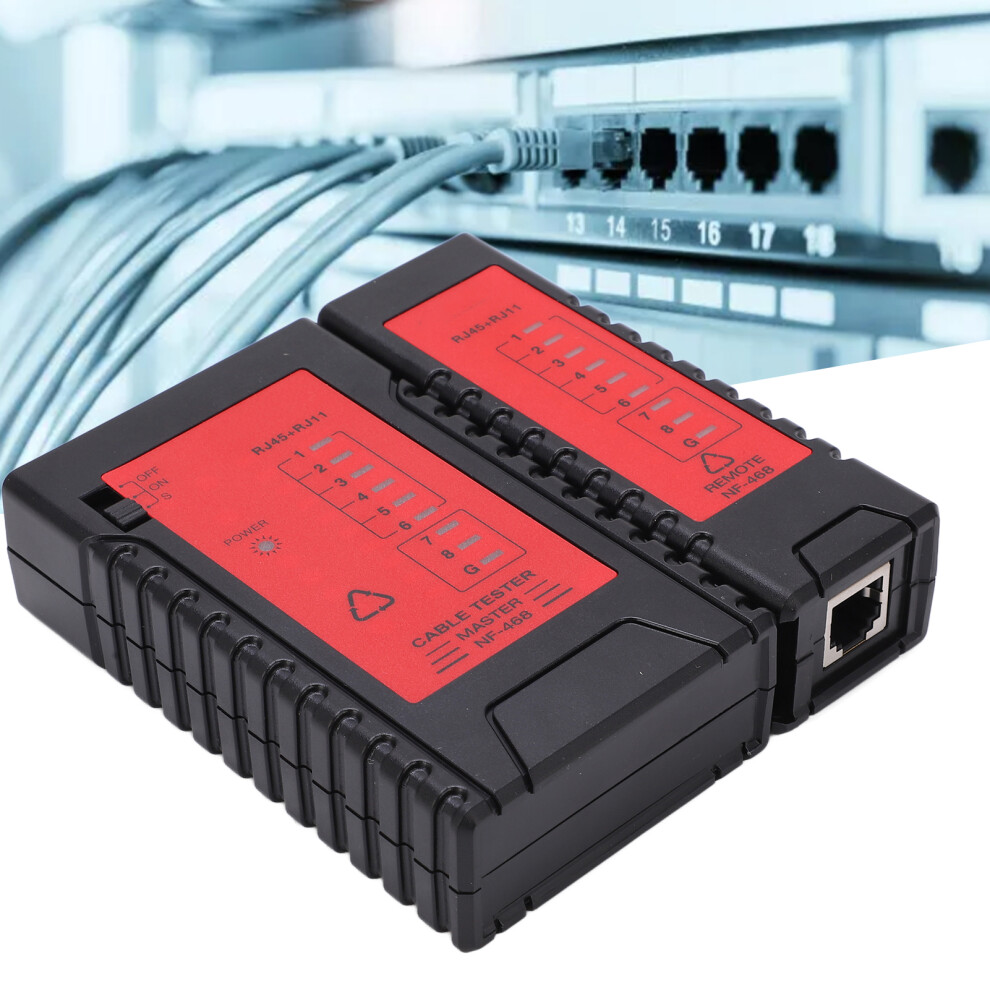

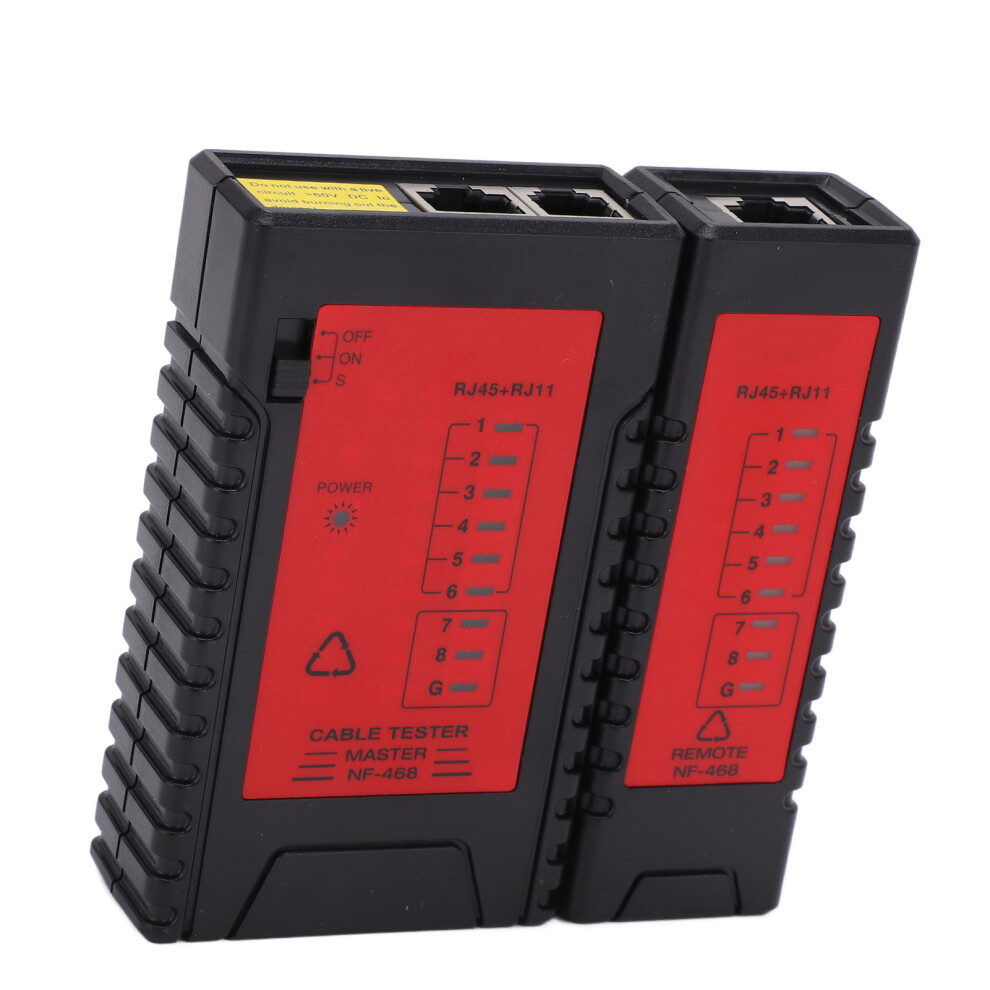

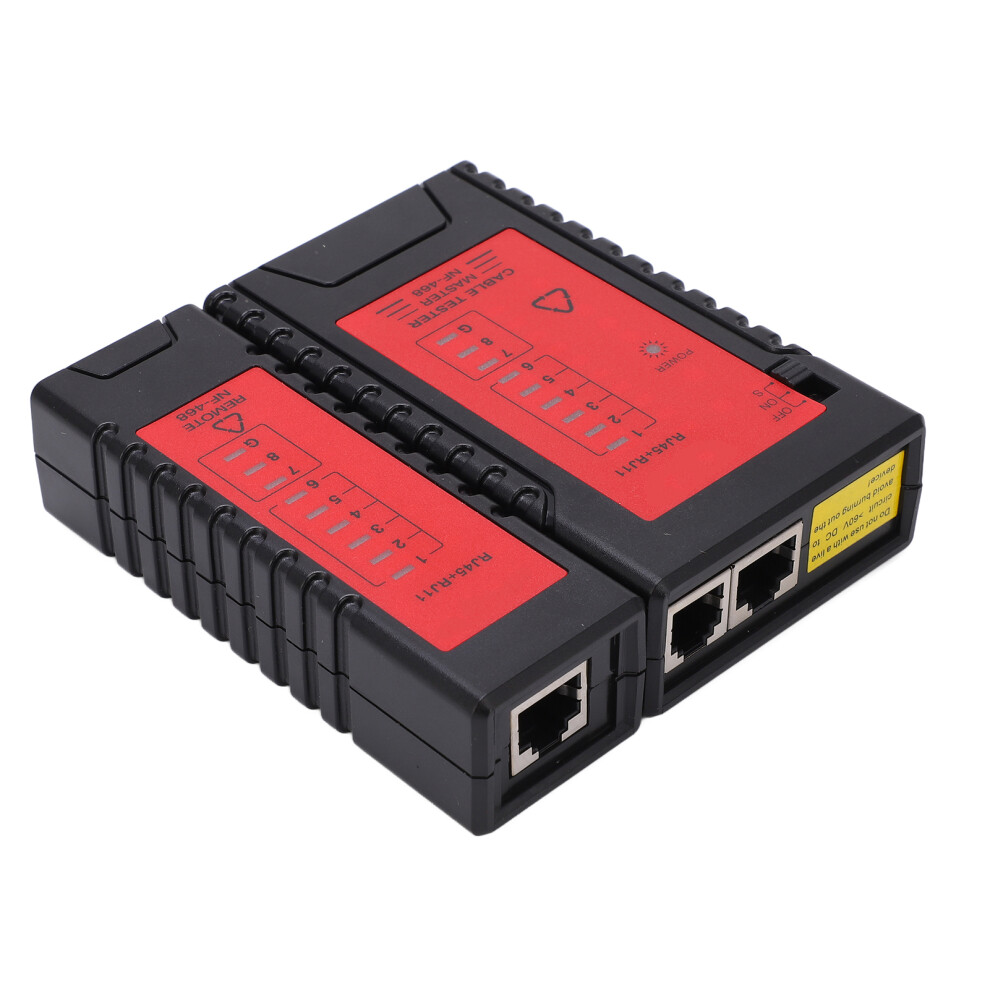

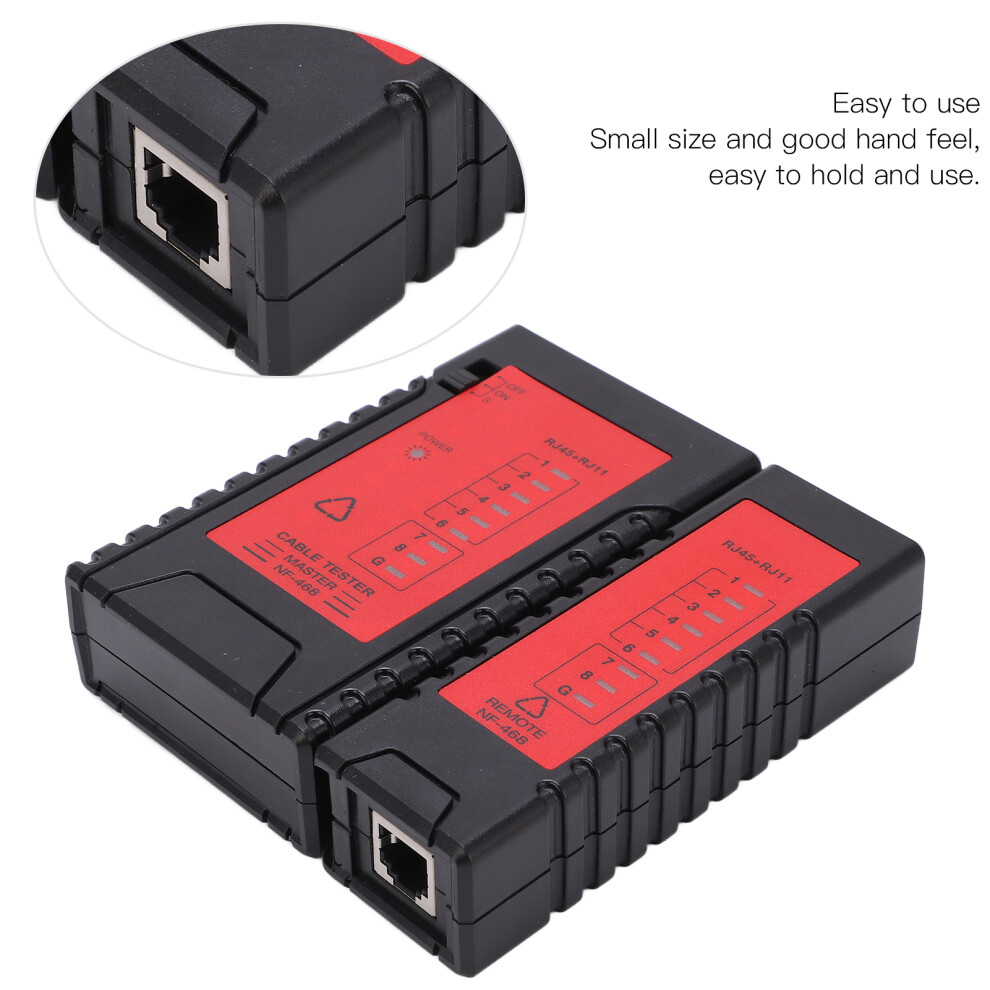

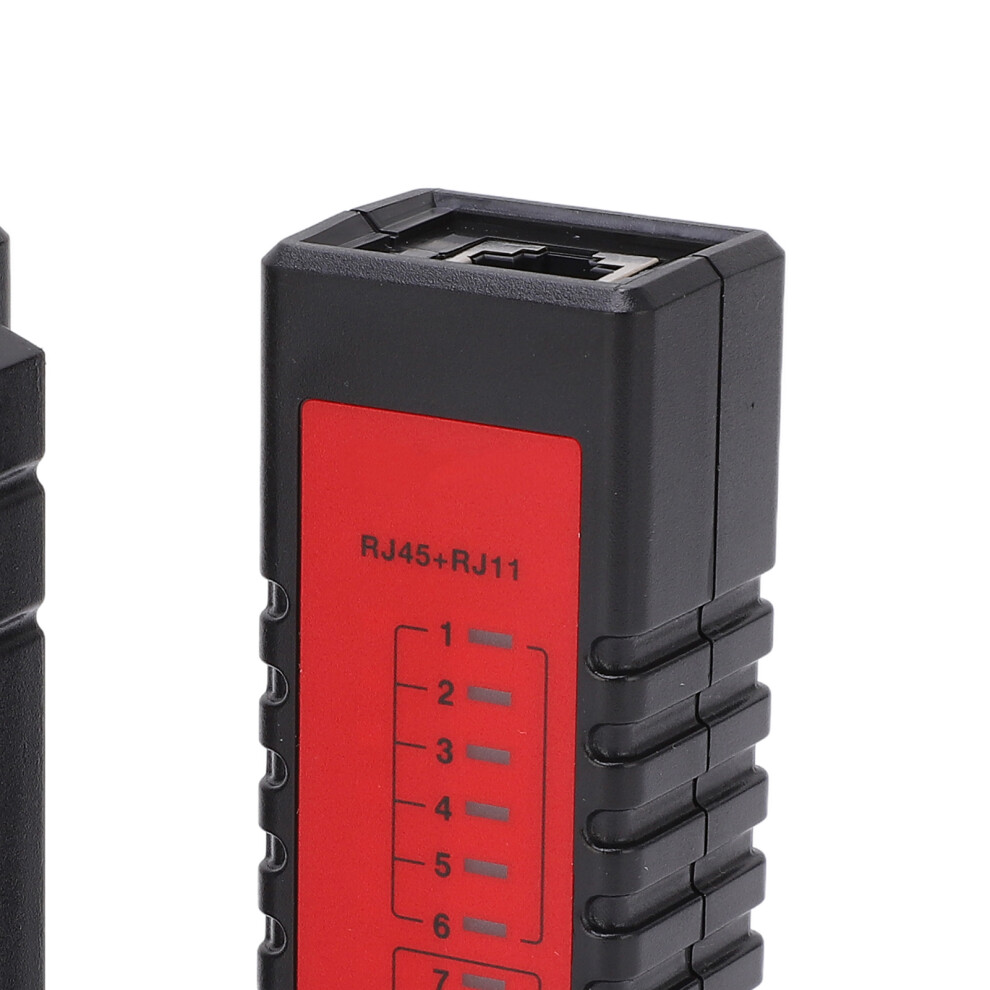

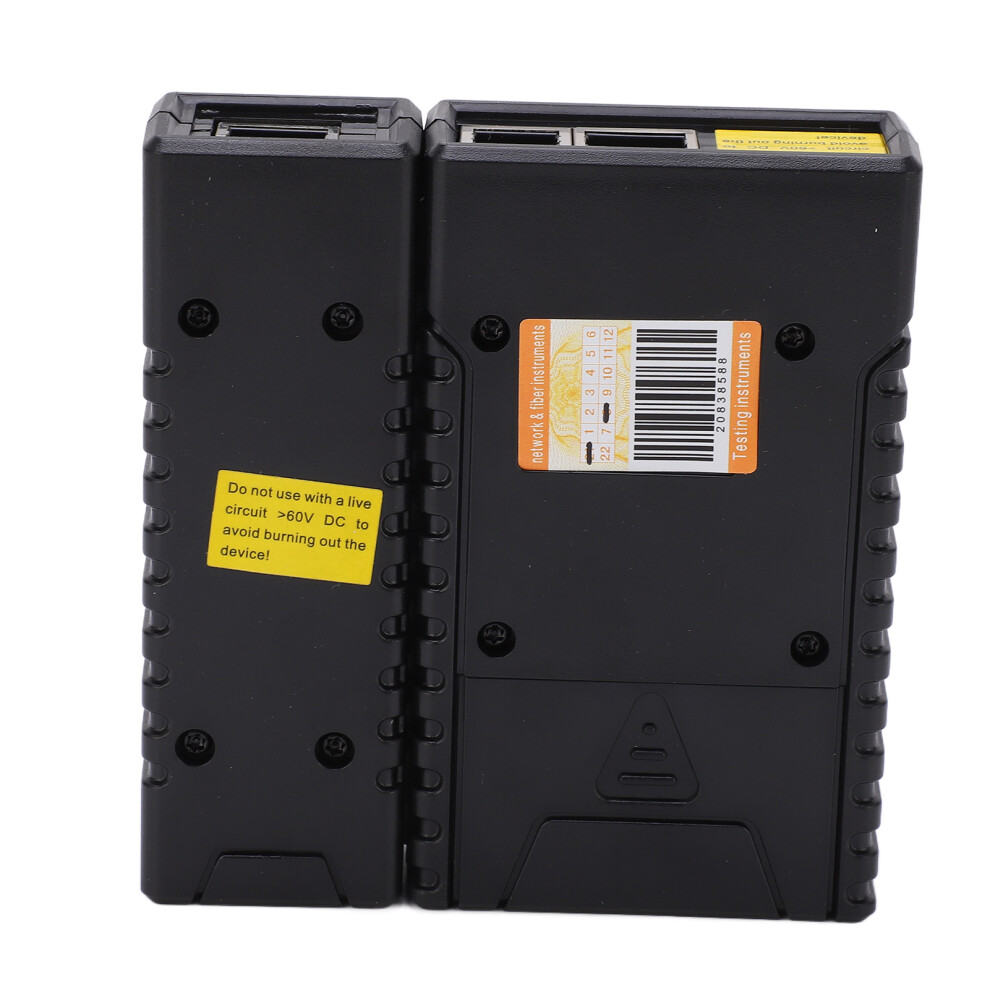

NF-468 Trova-linee Portatile Tester di Cavi, ABS, 9V

Descrizione di NF-468 Trova-linee Portatile Tester di Cavi, ABS, 9V

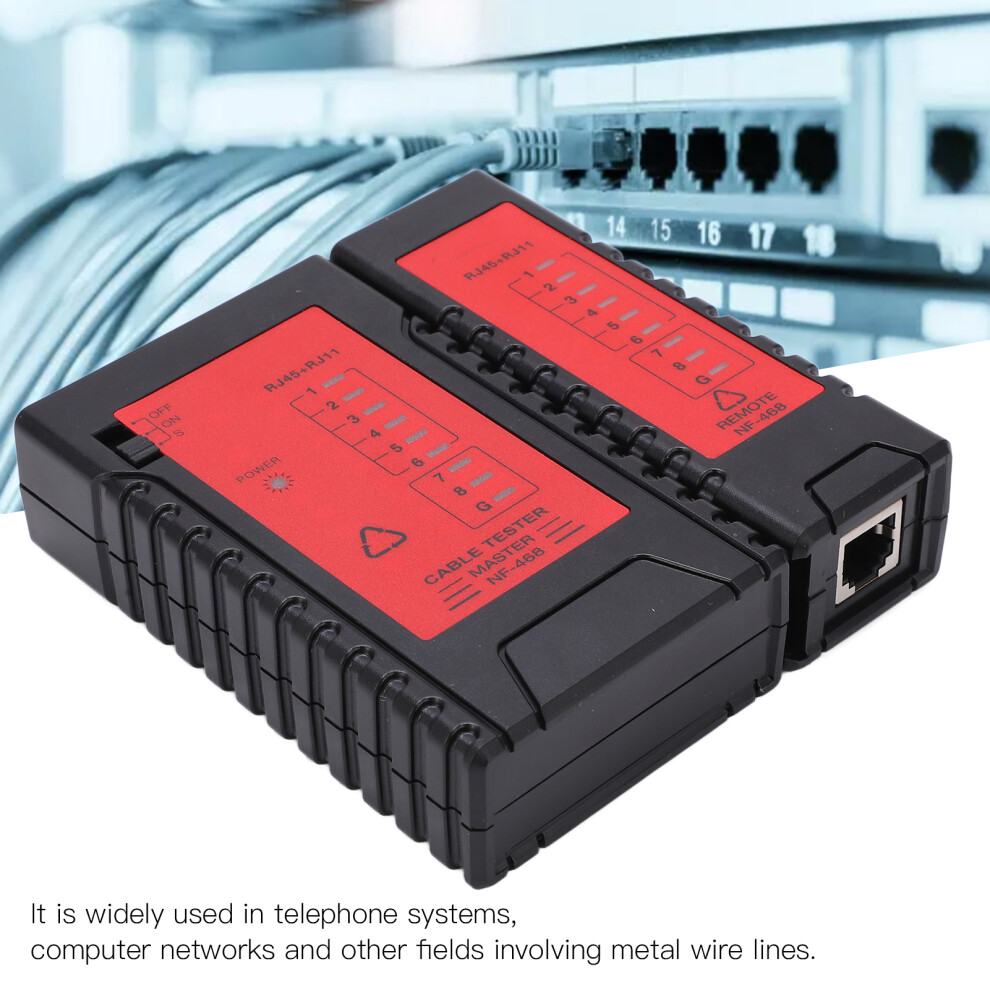

NF‑468 Line Finder Portatile rilevatore di cavi di rete per sistemi telefonici e reti informatiche
Tipo di articolo: Line Finder
Materiale: ABS
Modello: NF-468
Batteria: 6F22 1 x 9 V (non inclusa)
Scopo: rilevamento e collaudo di cavi di rete e linee telefoniche
Versione linguistica: Inglese

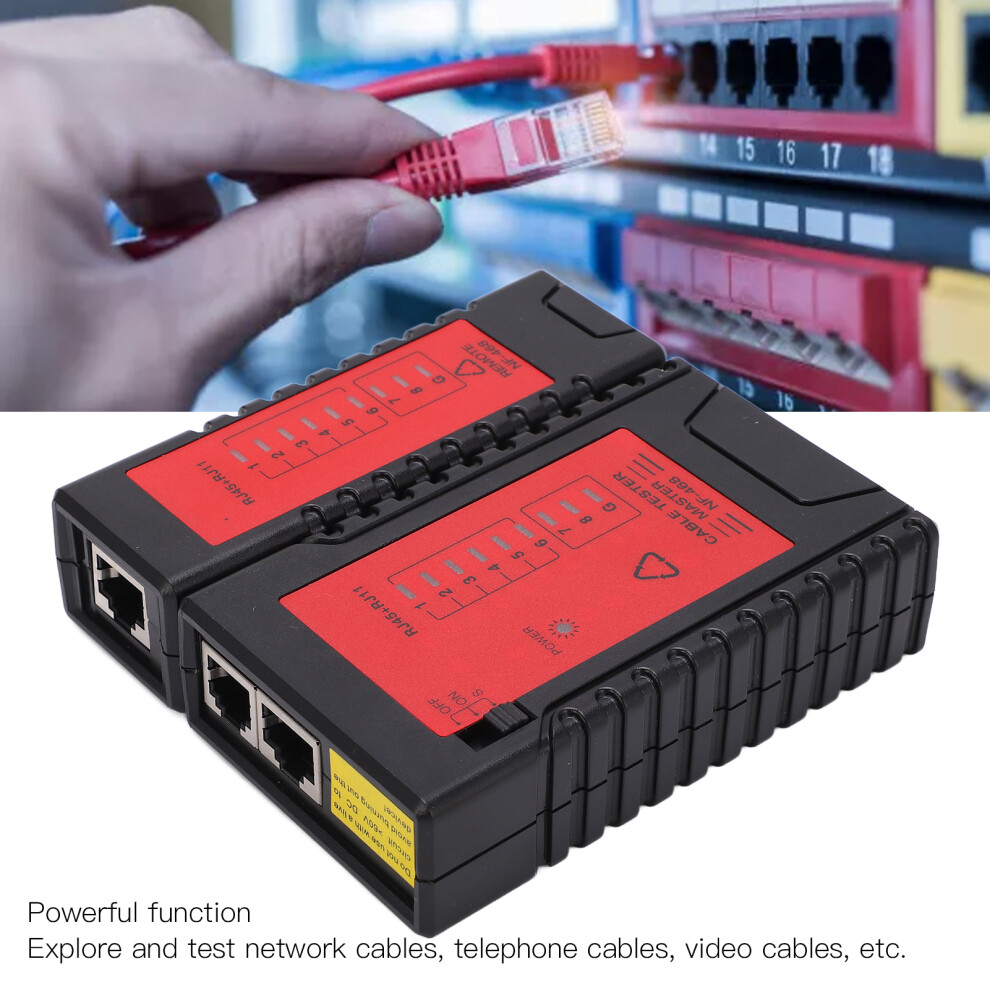

Cavi testabili: cavo di rete, cavo telefonico, cavo video
Display: LED lampeggiante
Corrente: 25 mA
Velocità di prova: Normale, lenta (regolabile)

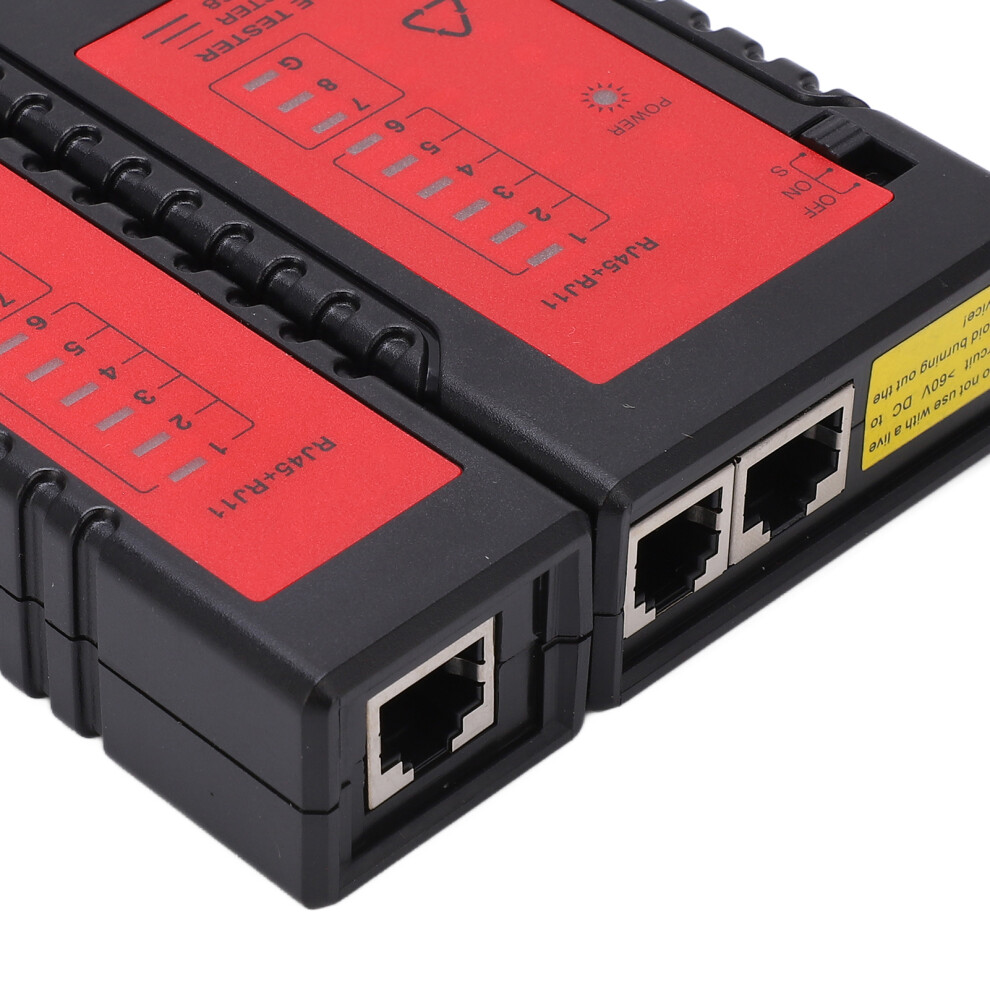

Test di rete: RJ45/RJ11
Metodo di scansione: Automatico
Come utilizzare:
1. Le coppie di fili twistati 1, 2, 3, 4, 5, 6, 7, 8 e G vengono testate una per una (coppia); è possibile distinguere e determinare quale sia la coppia corretta e quale sia quella sbagliata, rilevando cortocircuito e apertura.
2. NF-468V può essere testato: RJ45, RJ11
3. Premere a lungo il pulsante di accensione per 3 secondi per avviare la prova, premere di nuovo per la prova in modalità lenta, premere nuovamente per la prova manuale, e tenere premuto il pulsante di accensione per 6 secondi per spegnere.
4. Spostare l'interruttore laterale per la funzione di illuminazione.
5. L'interfaccia USB MIC accanto è l'interfaccia di alimentazione, che può essere alimentata direttamente da un power bank o altri dispositivi.
Metodo di prova (prendendo RJ45 come esempio)
Lampeggiano uno per uno in ordine, come mostrato nella figura seguente:

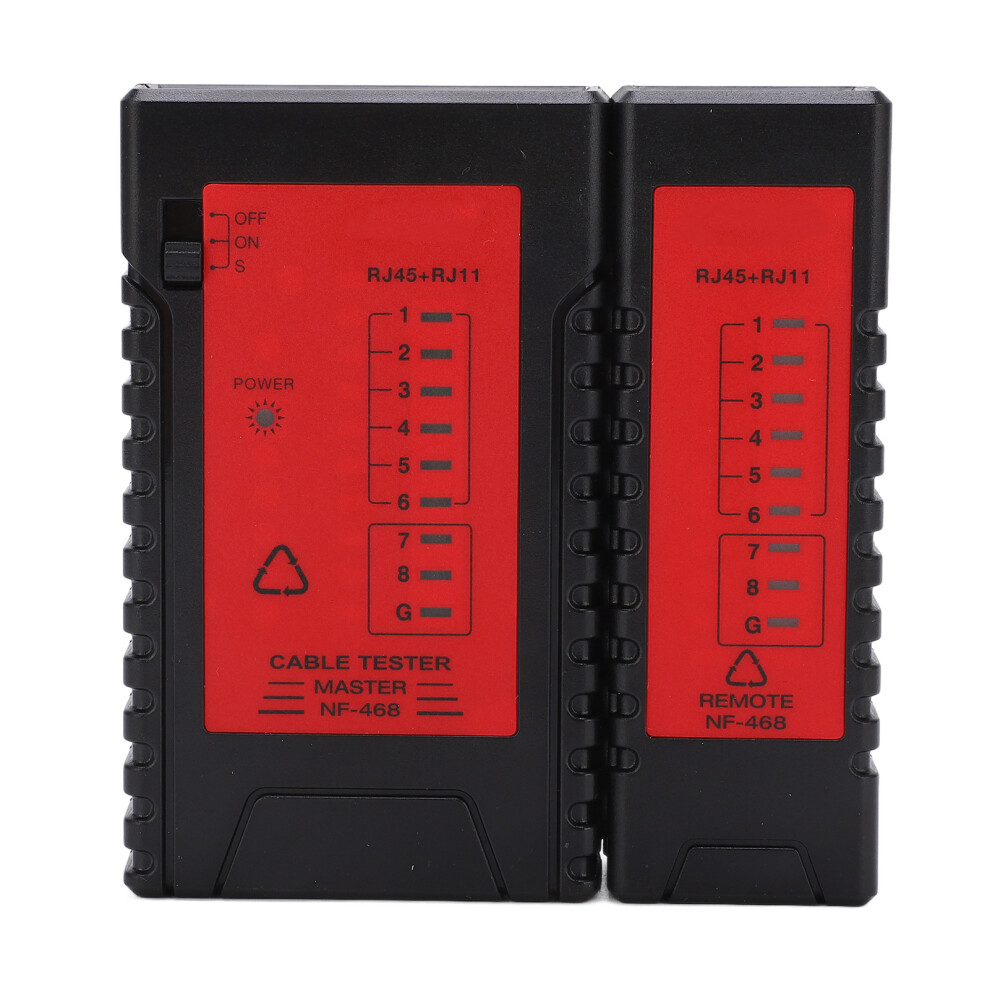

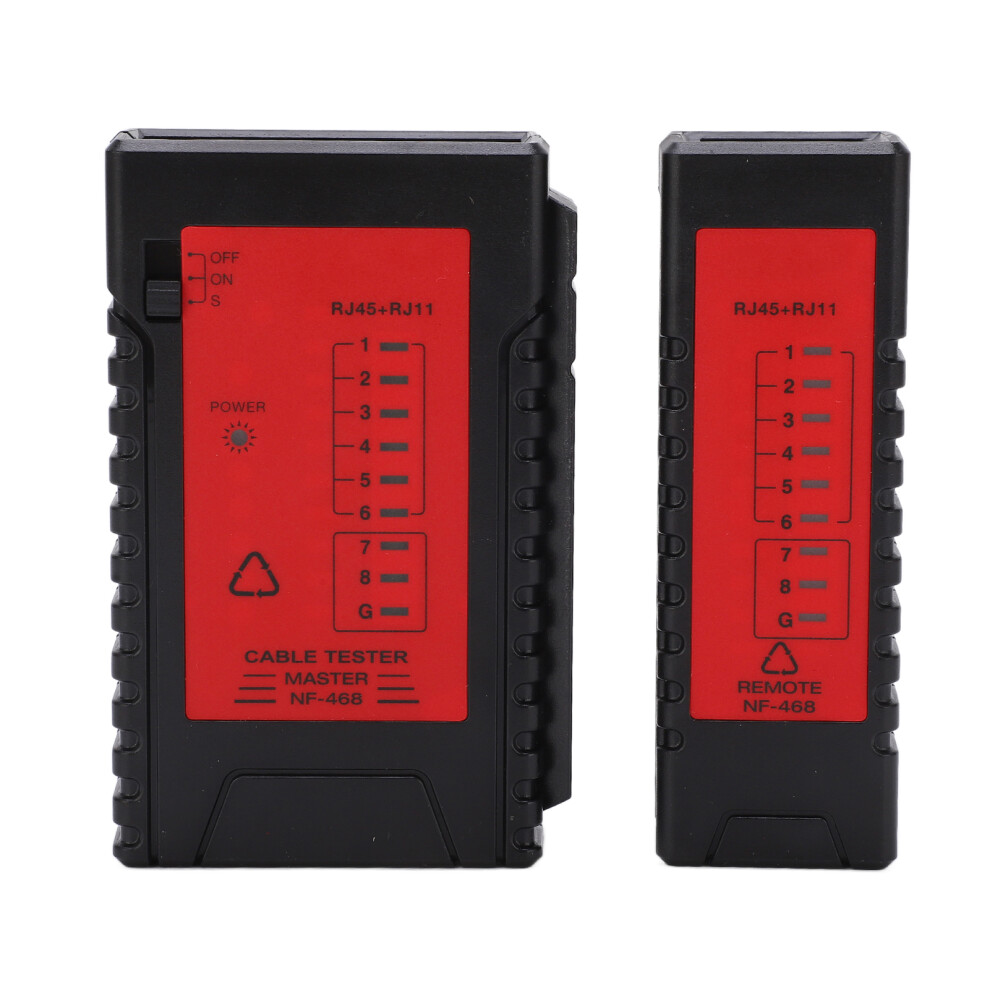

Tester principale:
1-2-3-4-5-6-7-8-G

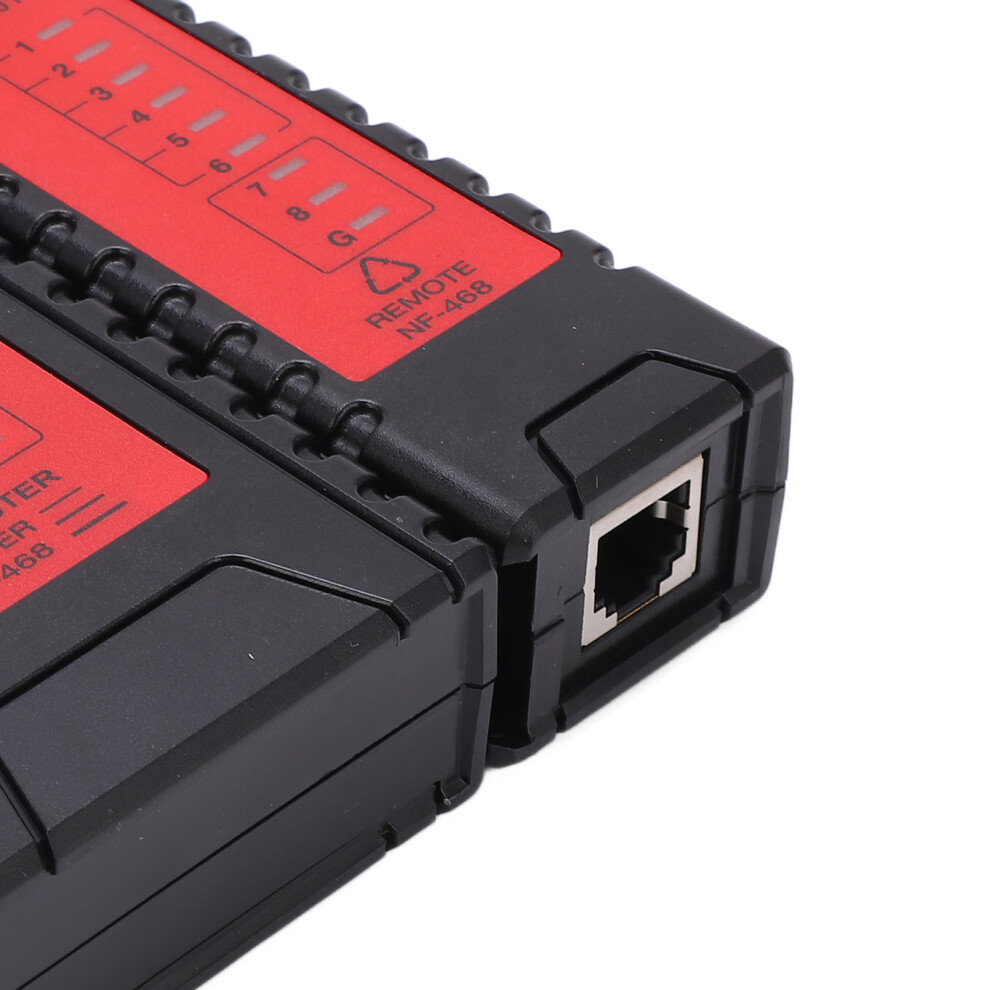

Terminale di test remoto: 1-2-3-4-5-6-7-8-G
Se il cablaggio non è normale, verrà visualizzato come segue
Quando un cavo di rete come la linea 3 è scollegato, la spia 3 del tester principale e quella del terminale di test remoto non si accenderanno.
2. Quando alcuni fili non sono collegati, le luci corrispondenti del tester principale e del terminale di test remoto sono spente. Quando nel cavo di rete sono collegati meno di due fili, le luci restano spente.
3. Quando le estremità dei cavi di rete sono fuori ordine, ad esempio 2 e 4 sono invertiti, l'elenco visualizzato è il seguente
Il tester principale resta invariato: 1-2-3-4-5-6-7-8-G
Il terminale di test remoto è: 1-4-3-2-5-6-7-8-G
4. Quando due o più cavi di rete sono cortocircuitati, il display del tester principale resta invariato e tutte le luci delle linee corrispondenti che sono cortocircuitate al terminale di test remoto non si accendono.
