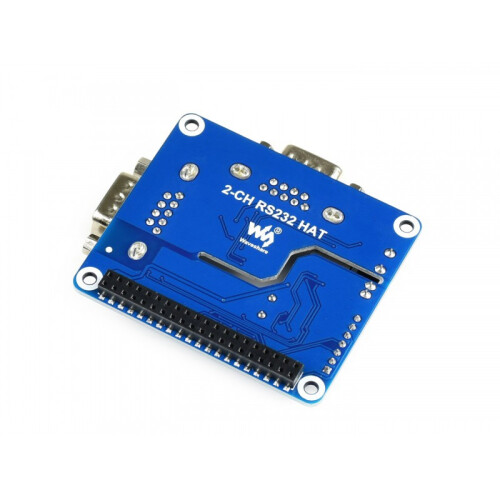

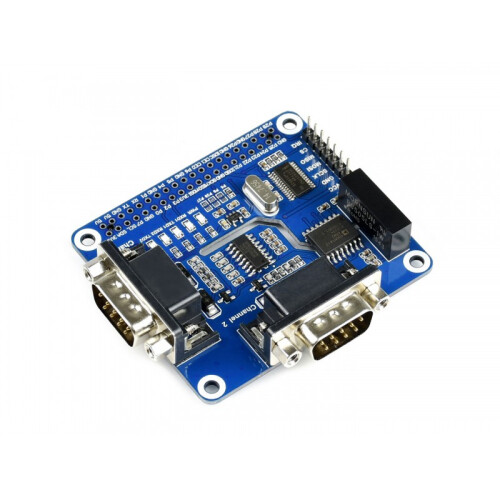

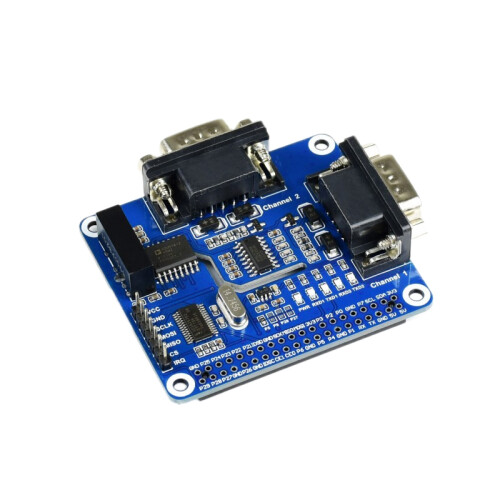

Waveshare HAT di espansione isolato RS232 a 2 canali SC16IS752+SP3232 per Raspberry Pi

Descrizione di Waveshare HAT di espansione isolato RS232 a 2 canali SC16IS752+SP3232 per Raspberry Pi

Conversione delle dimensioni Pollici Centimetri Si prega di scegliere la propria taglia adatta in base alle proprie misure. Le etichette all'interno degli articoli mostreranno la nostra taglia asiatica (Tipo). Specifiche Chip di espansione UART: SC16IS752 Transceiver RS232: SP3232 Interfaccia di comunicazione: SPI Velocità di trasmissione: 300 ~ 921600 bps Tensione di funzionamento: 3.3V / 5V Dimensioni: 65mm x 56.5mm Dimensione del foro di montaggio: 3.0mm Connettori: 1. Chip di espansione UART SC16IS752 2. Transceiver RS232 SP3232 3. Isolatore digitale ADUM1412 4. Modulo di isolamento dell'alimentazione B0505LS 5. Chip di alimentazione RT9193-33 6. Connettore GPIO per Raspberry Pi: per collegare Raspberry Pi 7. Header di controllo MCU: per collegare schede di controllo host come Arduino 8. Connettore RS232: interfaccia RS232 a 2 canali (RS232 9PIN maschio) 9. Array di diodi di soppressione transitoria 10. Diodo bidirezionale di protezione ESD 11. Indicatore di stato della porta seriale RXD1/TXD1: indicatore di trasmissione canale 1 RXD2/TXD2: indicatore di trasmissione canale 2 12. Indicatore di alimentazione 13. Interruttore del pin di interruzione Il pin di interruzione IRQ à collegato a P5 (BCM P24) per impostazione predefinita Cambiabile tramite resistenza 0R Contenuto della confezione: 1* HAT RS232 a 2 canali 1* Header femmina 2x20PIN 1* Pacchetto viti RPi (2 pezzi)
