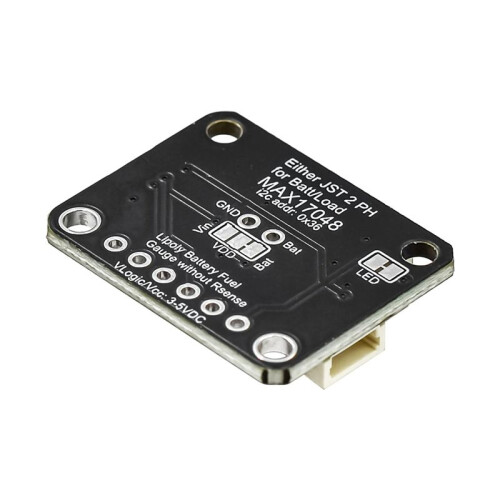

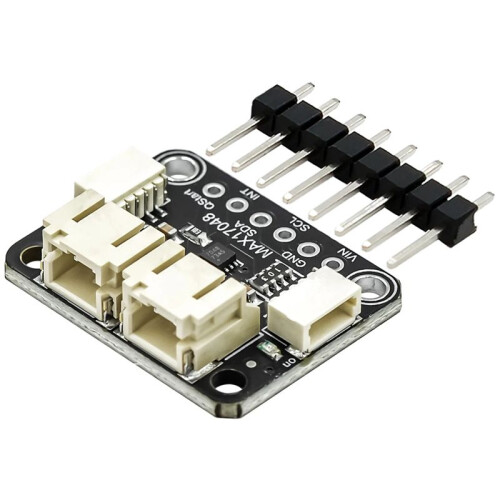

5580 MAX17048 LiPoly / LiIon Brandstofmeter en Batterijmonitor

5580 MAX17048 LiPoly / LiIon Brandstofmeter en Batterijmonitor Beschrijving

Goedkope lithium-polymeerbatterijen hebben een revolutie teweeggebracht in de elektronica: ze zijn dun, licht, kunnen worden gereguleerd tot 3,3 V en zijn gemakkelijk op te laden. Op je telefoon staat een kleine afbeelding van een batterijcel die het laadpercentage aangeeft, zodat je weet wanneer je hem absoluut moet opladen en wanneer je hem niet hoeft aan te sluiten.
De MAX17048 LiPoly/Li-ion brandstofmeter en batterijmonitor doet hetzelfde. Sluit hem aan op je LiPoly- of Li-ion-accu en hij geeft je de spanning van de cel weer. Hij voert de lastige berekening uit van het decoderen van de niet-lineaire spanning om je een geldig percentage te geven!
Omdat deze mooie chip I2C is, werkt hij met alle microcontroller- of microcomputerborden, van de voor Arduino UNO tot de voor Raspberry Pi. En je hoeft je geen zorgen te maken over het logische niveau, want de meter werkt met 3,3V of 5,0V voeding en logica, even nauwkeurig.
Om te gebruiken, sluit je een 1S 3,7-4,2V lithium-ion- of polymeerbatterij aan op een van de JST 2 PH-poorten (één van beide). Gebruik vervolgens een JST PH-jumperkabel om verbinding te maken met je boostconverter, Feather, of wat dan ook! Gebruik de I²C-interface en onze voor Arduino of voor CircuitPython/Python-bibliotheekcode om de spanning en het percentage te lezen wanneer je maar wilt. Er zijn verschillende waarschuwingen en energiebesparende modi die naar wens kunnen worden aangepast.

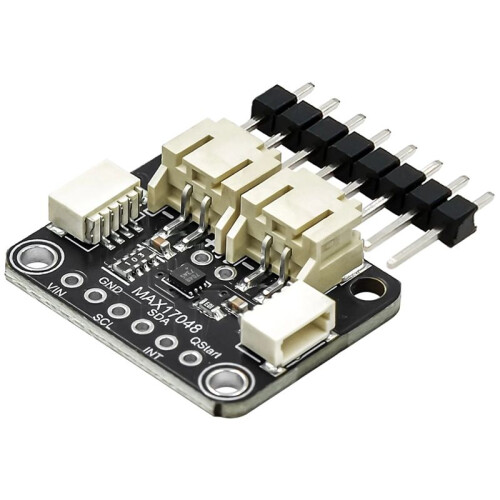

Om je snel op weg te helpen, hebben we een op maat gemaakte printplaat in QT-vormfactor ontwikkeld, waardoor de interface eenvoudig is. De QT-connectoren aan beide zijden zijn compatibel met de SparkFun Qwiic I²C-connectoren. Dit stelt je in staat om soldeerloze verbindingen te maken tussen je ontwikkelbord en de MAX17048 of om deze aan te sluiten op een breed scala aan andere sensoren en accessoires met behulp van een compatibele kabel. De QT-ka
