BIGTREETECH EBB36/42 U2C KAN Interface Voor 36- v1.2

BIGTREETECH EBB36/42 U2C KAN Interface Voor 36- v1.2 Beschrijving

Kenmerken:
gloednieuw en van hoge kwaliteit
Met gereserveerde BOOT- en RESET-knoppen kunnen gebruikers de firmware updaten via de DFU-modus via USB.
Toegevoegd voor een beveiligingscircuit op de thermistor, voorkomt het verbranden van de hoofdbesturingschip veroorzaakt door lekstroom van de verwarmingsstaaf.
De gebruiker kan de waarden van de pull-up-weerstanden van de thermistor selecteren via een jumperdraad, ter ondersteuning van PT1000 (2,2K pull-up-weerstanden), wat het handig maakt voor doe-het-zelvers.
Sluit de USB aan met een jumperkapje om hem aan te zetten, waardoor de hoofdbesturingskaart DC-DC effectief wordt geïsoleerd van USB 5V.
De gereserveerde I2C-interface maakt detectie van filamentbreuk en verstopping mogelijk en ondersteunt andere doe-het-zelf-functies.
Toegevoegde anti-flyback-diodes op de verwarmingsstaaf en de ventilatorpoorten beschermen de MOS-buis effectief tegen verbranding als gevolg van sperspanning.
Anti-reverse-aansluiting ter bescherming van de voedingsinterface voorkomt dat gebruikers het moederbord verbranden wanneer ze tijdens het klussen per ongeluk de omgekeerde voedingskabel aansluiten.

Specificaties:
Externe maat: 40x 40 mm
Installatiegrootte: afstand 31x 31 mm, M3 schroefgatx 4
Microprocessor: ARM Cortex-M0 STM32F072C8T6 48MHz
Ingangsspanning: DC12V-DC24V 9A
Logische spanning: voor DC 3,3 V
Verwarmingsinterface: verwarmingsstaaf (E0), max. uitgangsstroom: 5A
Ingebouwde sensor: ADXL345
Fan-interfaces: twee CNC-ventilatoren (FAN0, FAN1)
Maximale uitgangsstroom van ventilatorinterface: 1A, voor piekwaarde 1,5A
Uitbreidingsinterfaces: EndStop, I2C, Sonde, RGB, PT100/PT1000, USB, CAN-interface
Motoraandrijving: aan boord van TMC2209
Werkmodus stuurprogramma: UART
Stappenmotorinterface: EM
Temperatuursensorinterface (optioneel): 1 kanaal 100K NTC of PT1000 (TH0), 1 kanaal PT100/PT1000
USB-communicatie-interface: USB-Type-C
voor DC 5V Max. Uitgangsstroom: 1A

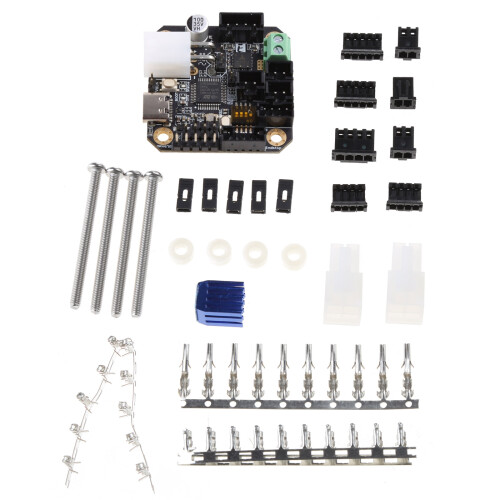

Pakket bestaat uit:
1 ST x EBB42-kaart

opmerking:
Houd rekening met een fout van 0-1 cm als gevolg van handmatige meting. Zorg ervoor dat u het niet erg vindt voordat u biedt.
Vanwege het verschil tussen verschillende monitoren kan het zijn dat de afbeelding niet de werkelijke kleur van het artikel weergeeft. Bedankt!
