ICS-43434 I2S 3.3V MEMS-Microfoonmodule Breakout Low Cost Low Pass Filter -Module

ICS-43434 I2S 3.3V MEMS-Microfoonmodule Breakout Low Cost Low Pass Filter -Module Beschrijving

We hebben nu een superkleine, baanbrekende ICS43434 I2MEMS-microfoon. Net als "klassieke" elementmicrofoons kan een MEMS MIC geluid detecteren en omzetten in spanning, maar ze zijn kleiner en dunner. Deze microfoon is niet eens analoog, maar puur digitaal. De I2S is een kleine, goedkope MEMS MIC met een bereik van ongeveer 50 Hz-15 kHz, geschikt voor alle algemene audio-opnames/-detectie. De chip heeft een ingebouwd low-passfilter dat de frequentie boven 24 kHz afsnijdt.
Voor veel microcontrollers is het toevoegen van audio-ingangen eenvoudig met een van onze baanbrekende analoge microfoons. Maar naarmate je grotere en betere microcontrollers en microcomputers krijgt, zul je merken dat je niet altijd analoge ingangen hebt, of misschien wil je de ruis vermijden die binnensluipt bij analoge microfoonsystemen.
Zodra je de 8-bits micro's voorbij bent, zul je merken dat I2 meestal de digitale audiodata van de randapparatuur kan verwerken! Dat is waar de I2S-microfoon de doorbraak maakt in de TDK ICS43434.

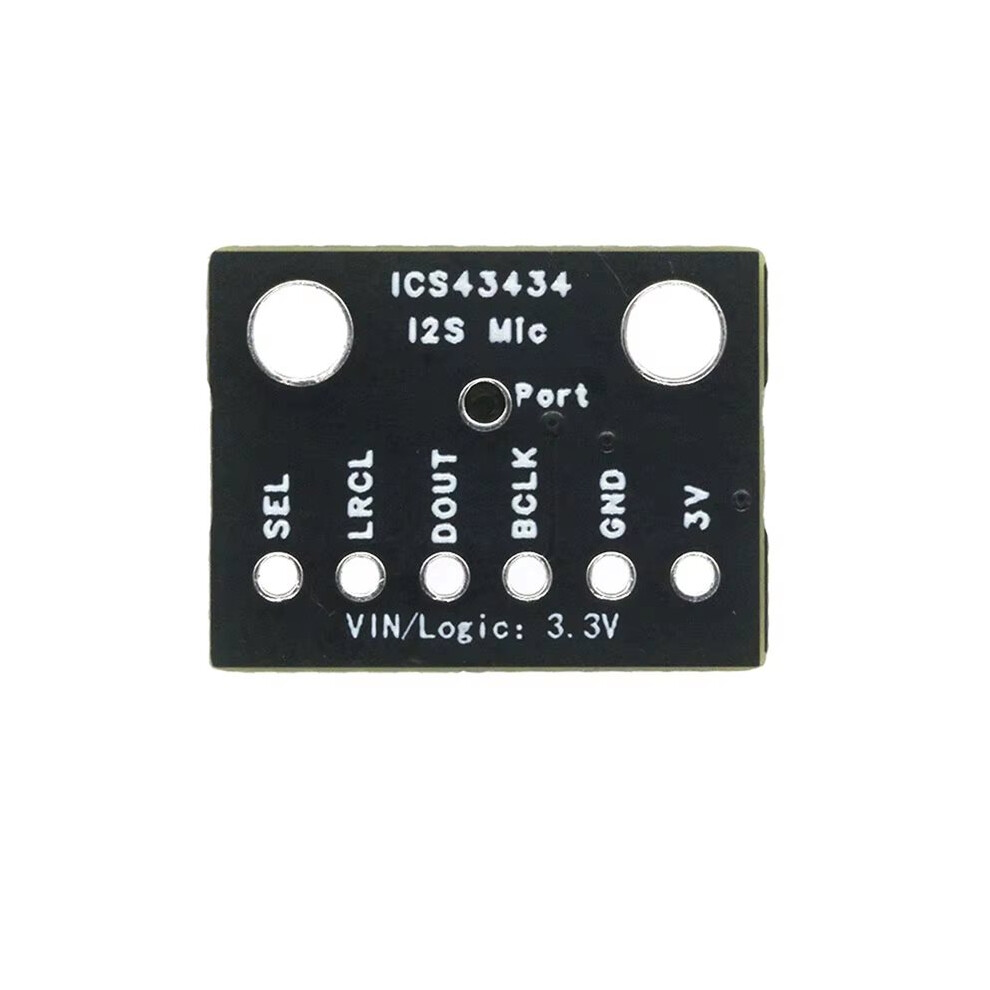

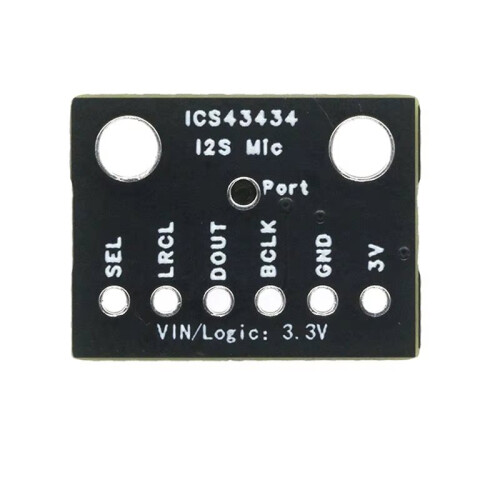

In plaats van de analoge uitgang zijn er drie digitale pinnen: klok, data en linker-/rechterklok (woordselectie). Wanneer de "I2S-controller" is aangesloten op een microcontroller/computer, stuurt hij de klok- en woordselectiepinnen aan met hoge frequenties en leest hij gegevens van de microfoon. Er is geen analoge conversie nodig!
Een microfoon is een enkelvoudig element. Je kunt de selectiepin op het linker- of rechterkanaal selecteren door deze aan te sluiten op de voeding of aarde. Als je stereogeluid nodig hebt, kies dan voor twee microfoons! Je kunt ze op stereo instellen door de klok-, WS- en datalijnen te delen, maar met de microfoon met de aarde kan iemand met de keuze kiezen tussen hoge spanning en hoge spanning. Er is geen firmware- of driverconfiguratie nodig en je krijgt direct 24-bits output.

Deze I2S MEMS-microfoon heeft een p
