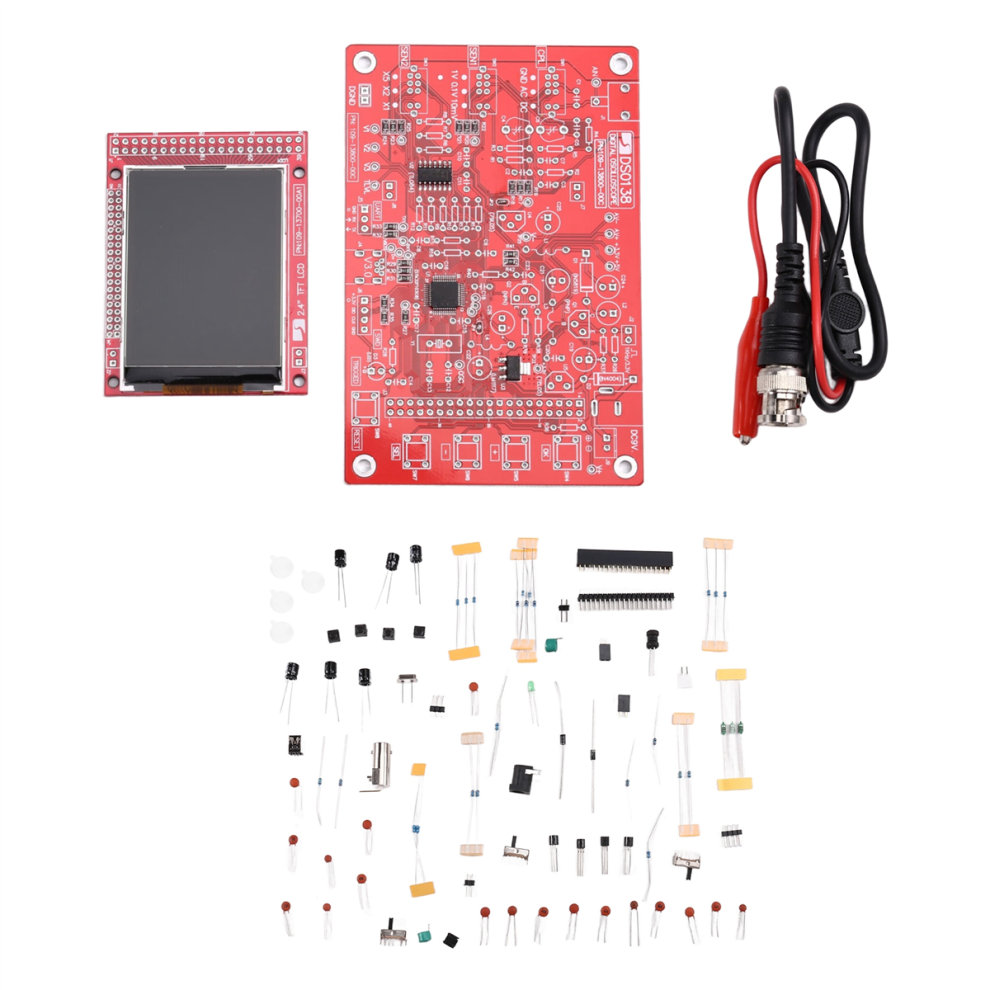

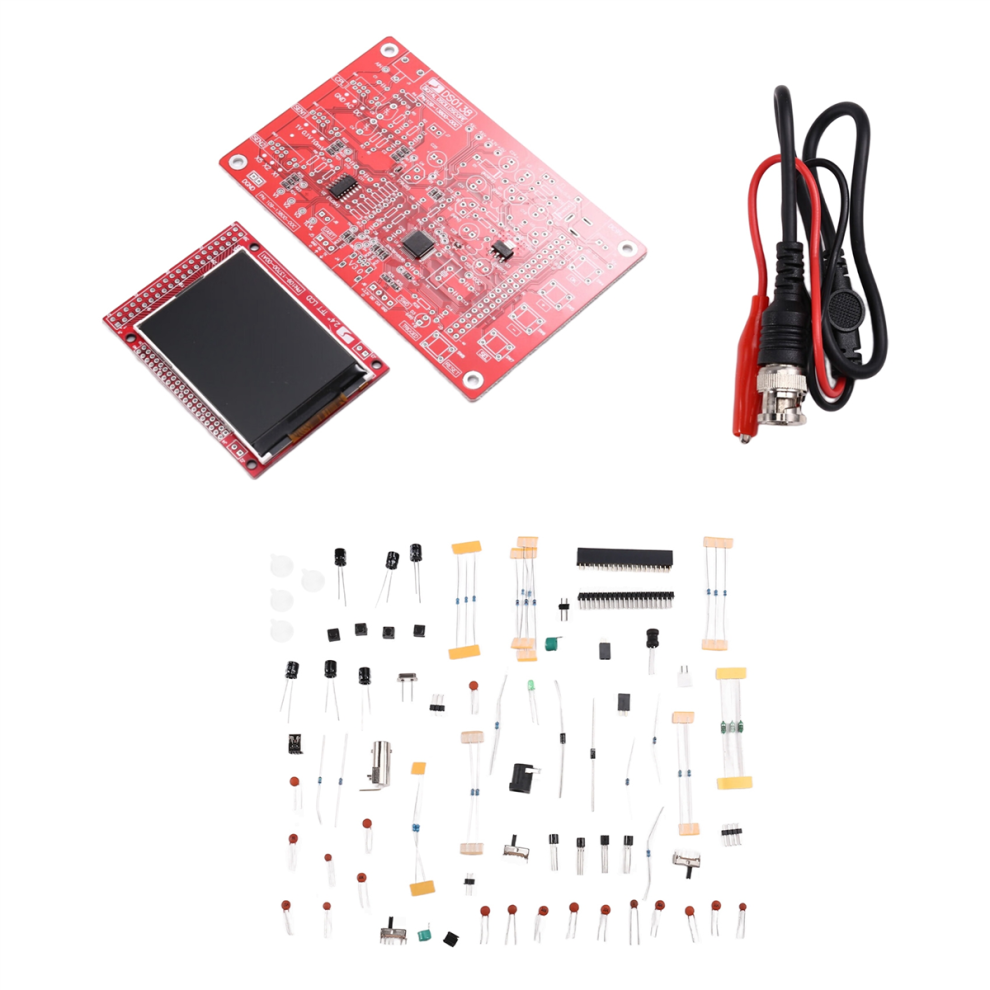

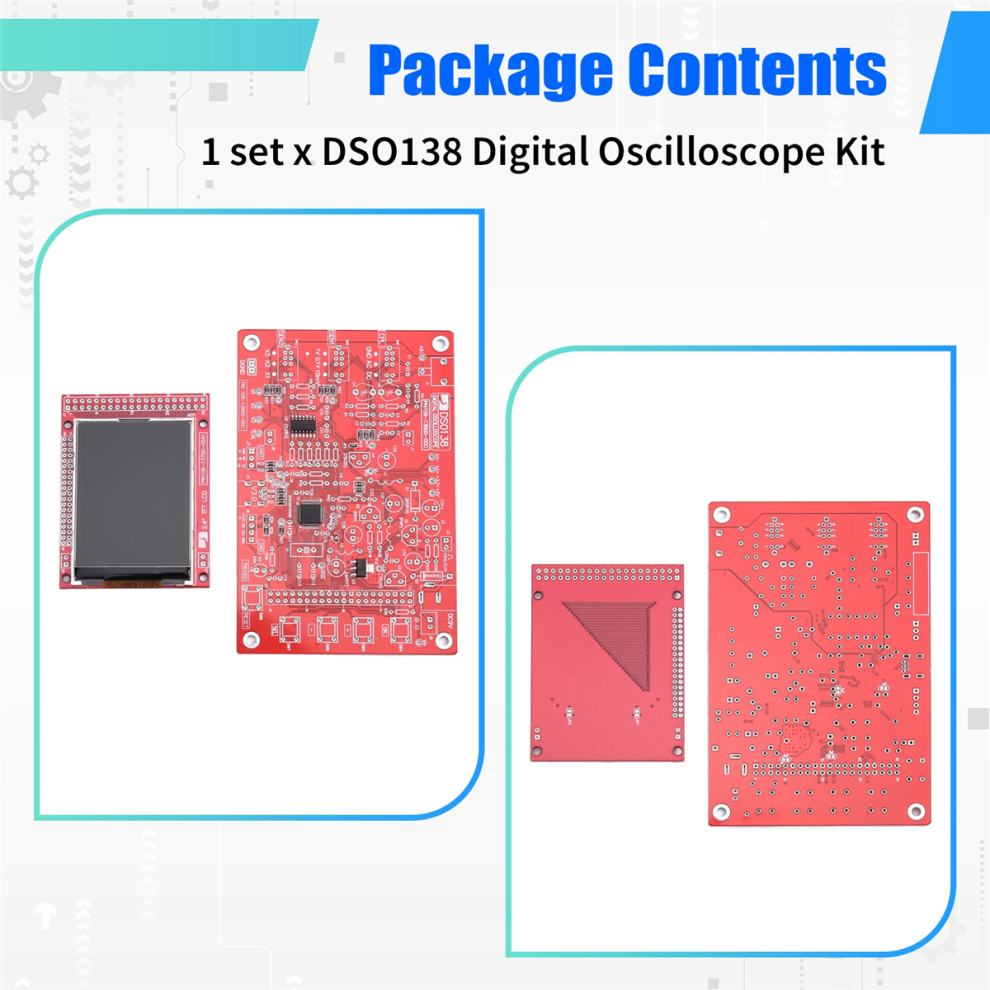

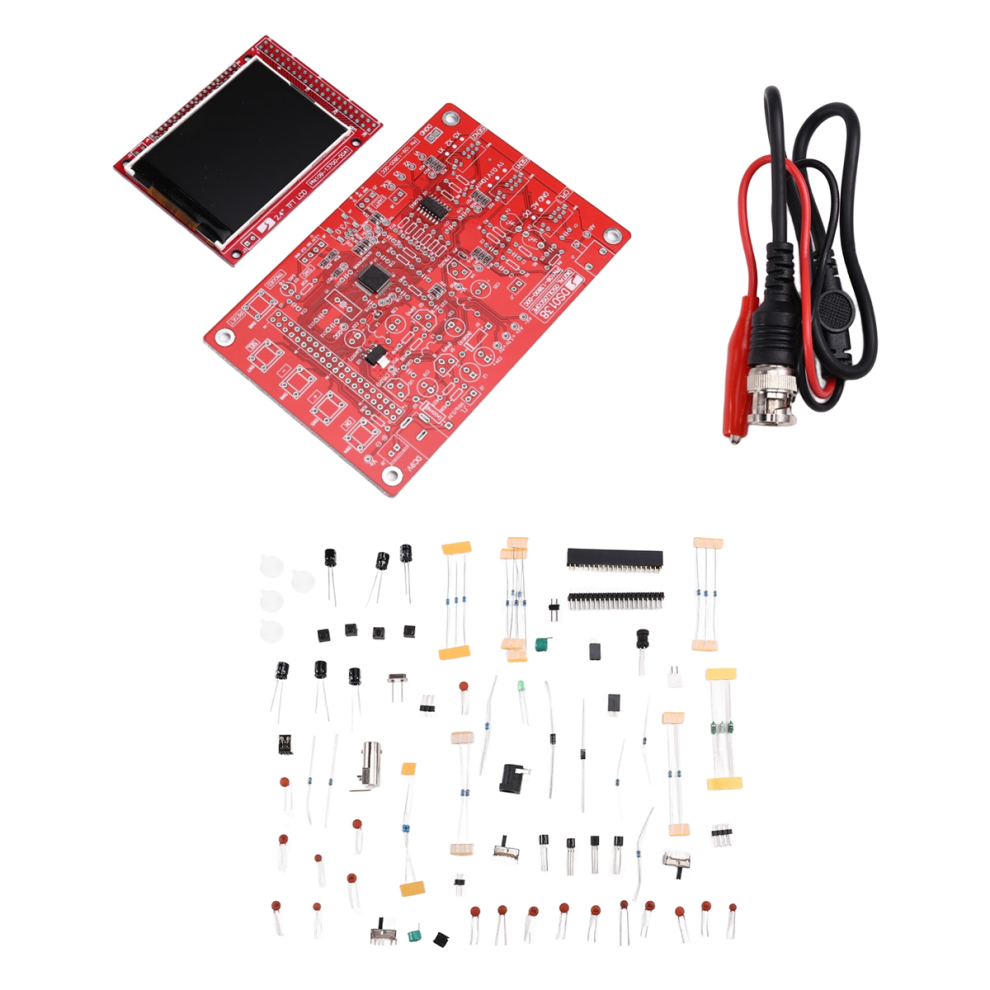

Oscilloscoop Digitaal Geassembleerde TFT met Probe Test Clip voor ARM Detection Development Board

Oscilloscoop Digitaal Geassembleerde TFT met Probe Test Clip voor ARM Detection Development Board Beschrijving

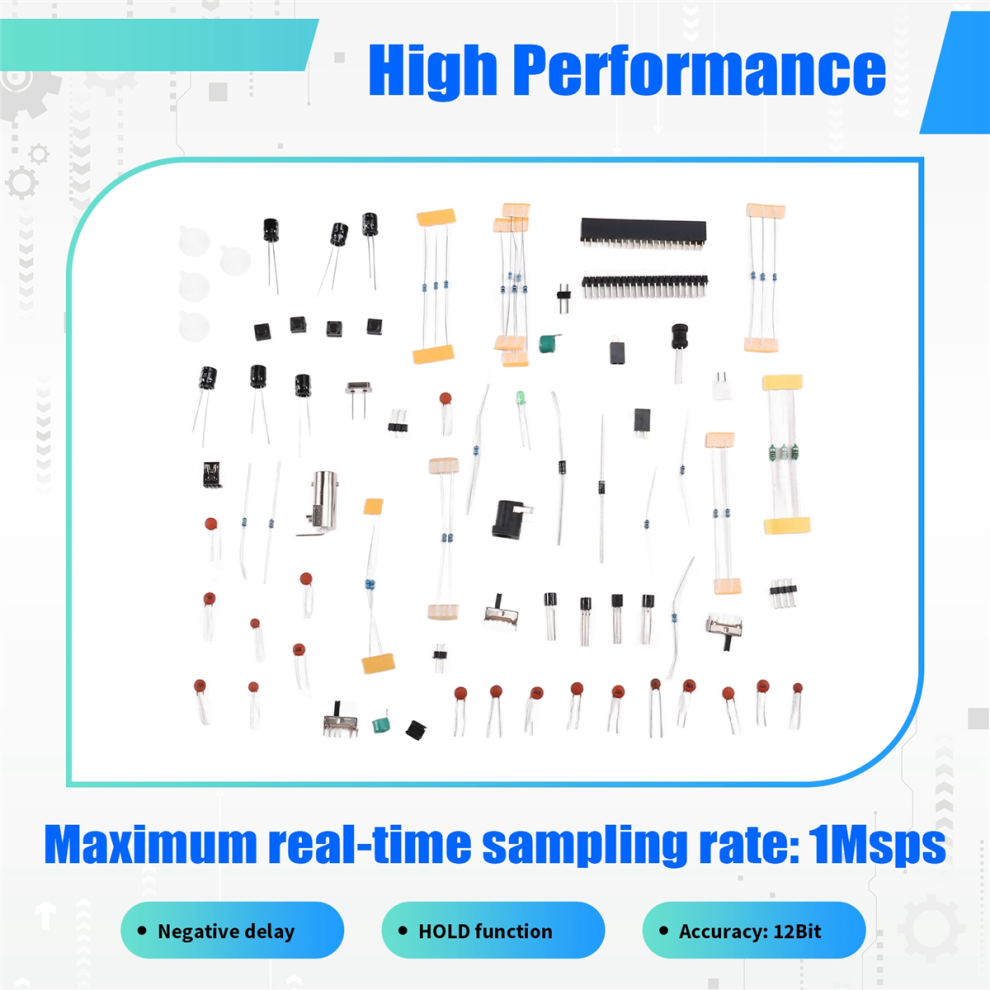

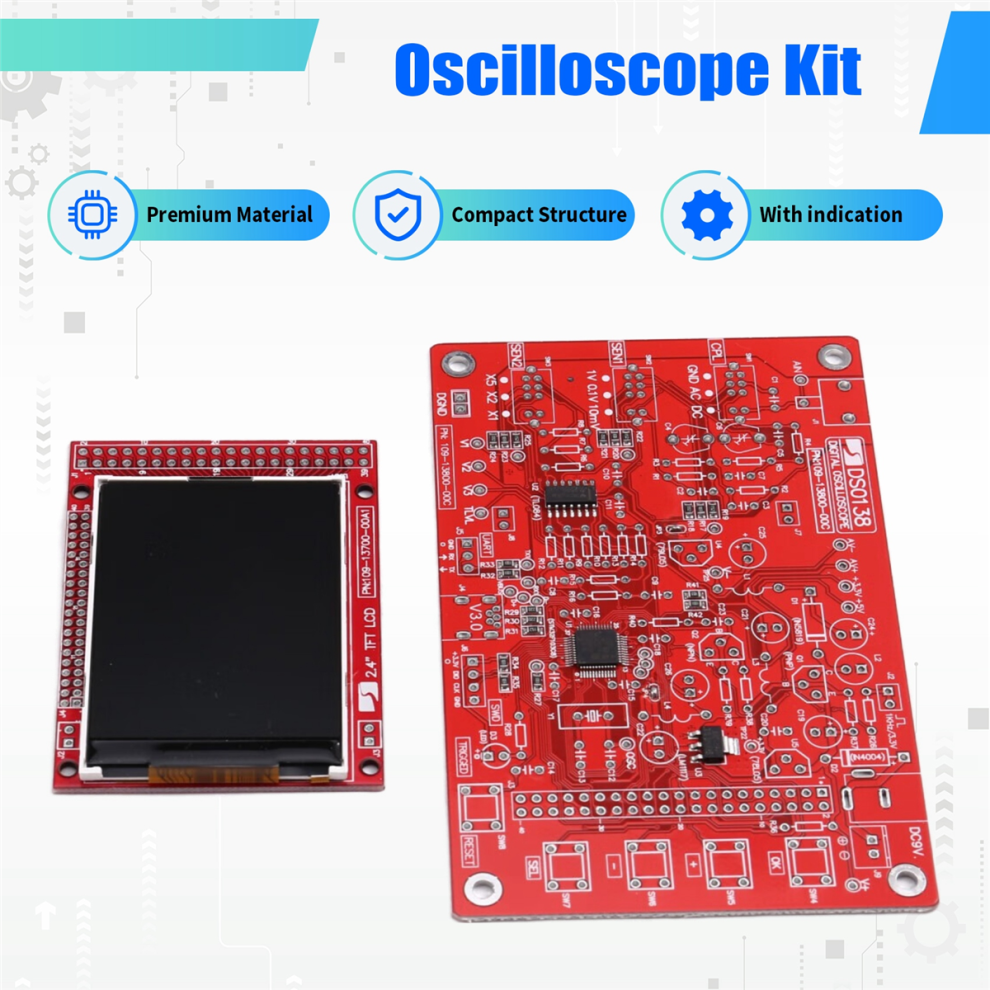

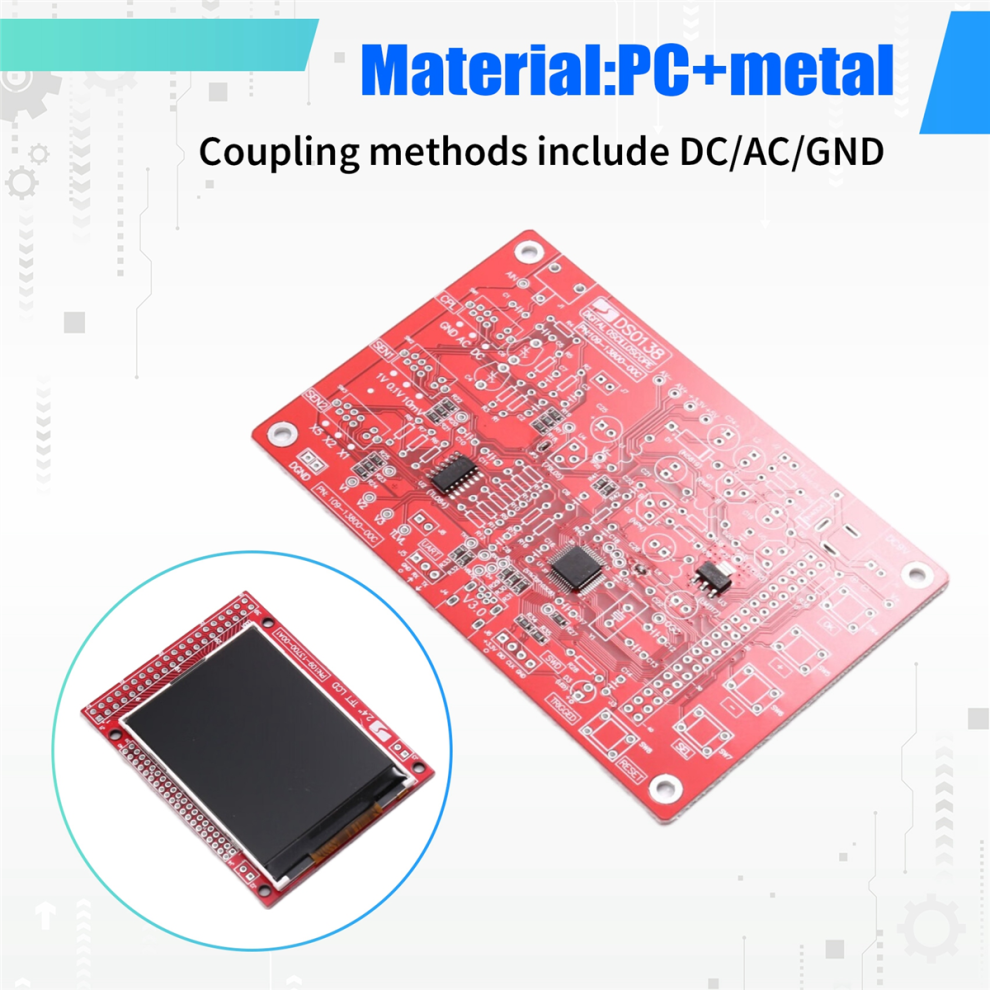

Deze kit maakt gebruik van een ARM-M3-processor (STM32F103C8) en is voorzien van een 2,4-inch TFT-kleurenscherm. Het kan worden gebruikt als ARM-testontwikkelbord. De kit kan worden gebruikt voor secundaire ontwikkeling, bijvoorbeeld om te bouwen naar een millivoltmeter. Met automatische, normale en eenmalige modi is het eenvoudig om de momentgolfvorm vast te leggen. Wordt geleverd met een 1 Hz / 3,3 V blokgolfbron. Met digitale weergave van golfvormparameters, inclusief frequentie, periode, pulsbreedte, duty ratio, MAX./MIN./AVG./- Maximale realtime bemonsteringsfrequentie: 1 Msps Nauwkeurigheid: 12 bits Diepte van de samplebuffer: 1024 bytes Analoge bandbreedte: 0 - 200 kHz Verticale gevoeligheid: 10 mV / - 5 V / (in stappen van 1-2-5) Instelbare verticale verplaatsing met indicatie Ingangsimpedantie: 1 MΩ Maximale ingangsspanning: 50 Vpp (1: 1-probe), 400 Vpp (10: 1-probe) Koppelingsmethoden omvatten DC / AC / GND Horizontaal tijdsbasisbereik: 10 μs / - 50 s / (in stappen van 1-2-5) Met automatische, conventionele en enkele triggermodi is het handig om onmiddellijke golfvormen vast te leggen Trigger met stijgende of dalende rand Instelbare triggerniveaupositie met indicatie Golfvorm vóór trigger kan worden waargenomen (negatieve vertraging) Golfvormweergave kan op elk moment worden bevroren (HOLD-functie) Wordt geleverd met een 1KHz / 3,3V vierkante golfbron Digitaal display met golfvormparameters, de parameters die kunnen worden weergegeven zijn: frequentie, periode, pulsbreedte, duty cycle, maximale waarde, minimale waarde, gemiddelde waarde, -tot- waarde, RMS Sla de golfvorm op / roep deze op, de golfvorm verdwijnt niet bij het uitschakelen Naam: Digitale oscilloscoopkit Kleur: Rood Materiaal: kunststof + metaal Pakketinhoud: 1 set * Digitale oscilloscoopkit Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen. Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
