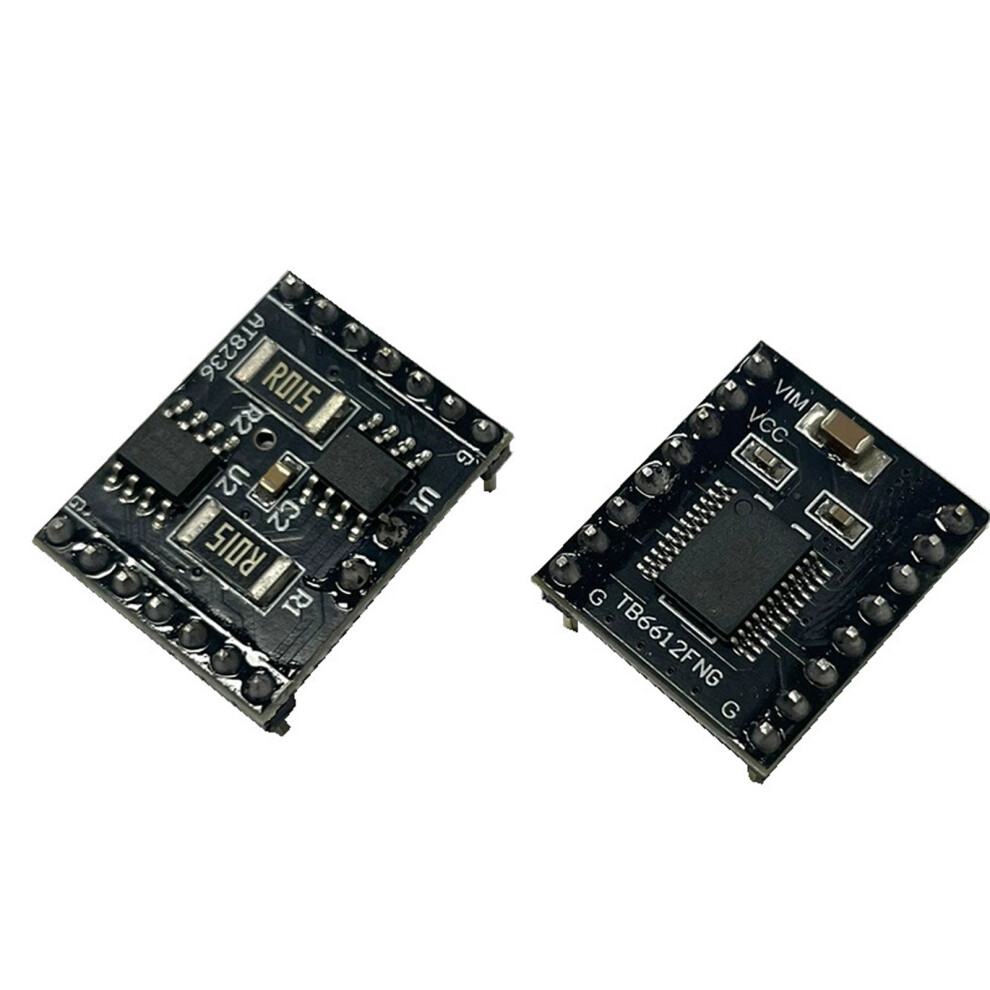

TB6612 AT8236 Motordrivermodule-Niet gesoldeerde AT8236-module

TB6612 AT8236 Motordrivermodule-Niet gesoldeerde AT8236-module Beschrijving

Kenmerken:
De dubbelkanaals motoraandrijfmodule bestuurt op efficiënte wijze twee motoren tegelijkertijd met 1,2 A (TB6612) en 3 A (AT8236) continue stroomuitgangen met overstroom/thermische beveiliging voor robotica en automatiseringsprojecten.
Ontworpen met een brede spanningscompatibiliteit (2,5 V 12 V voor TB6612, 5 V 17 V voor AT8236), faseverliesbescherming stabiele prestaties in diverse elektronische toepassingen.

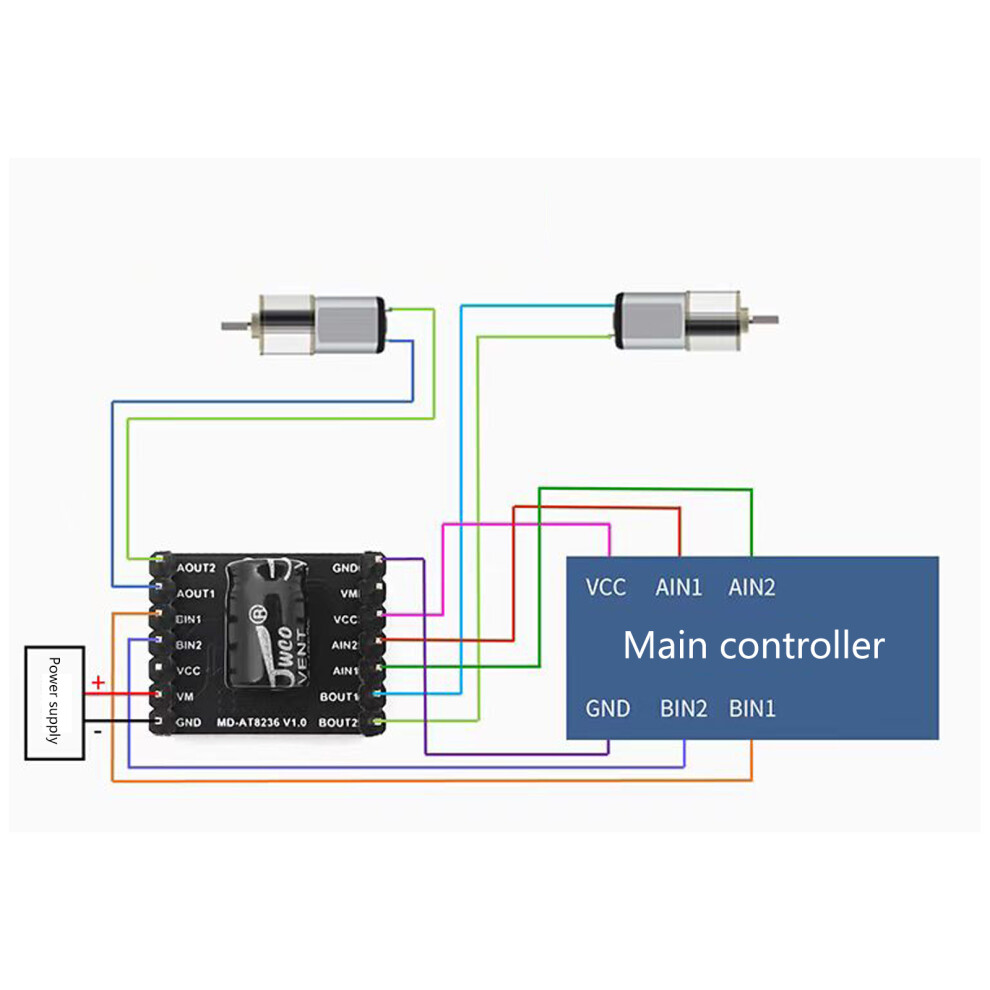

Functie: TB6612 en AT8236 regelen de voorwaartse en achterwaartse rotatie van 2 motoren, en de rijcapaciteit van de AT8236 is veel groter dan die van TB6612.
Zorg voor een naadloze werking van de motor met geavanceerd thermisch beheer en anti-interferentieontwerp, geoptimaliseerd voor zeer efficiënte prototyping en industriële duurzaamheid.
TB6612 met beveiliging tegen overstroom, overtemperatuur, AT8236 met beveiliging tegen kortsluiting tegen overstroom, overtemperatuur, vergrendeling tegen onderspanning.

Specificaties:
Maat: TB6612 20,5x18,5mm/8,07x7,28in, AT8236 23x18,5mm/9,05x7,28in
Optie: TB6612/AT8236 motordrivermodule.
Pakket: gelast/ongelast
Chippakket: TB6612 SSOP24, AT8236 ESOP - 8
Uitgangsfrequentie: 0-100 kHz.

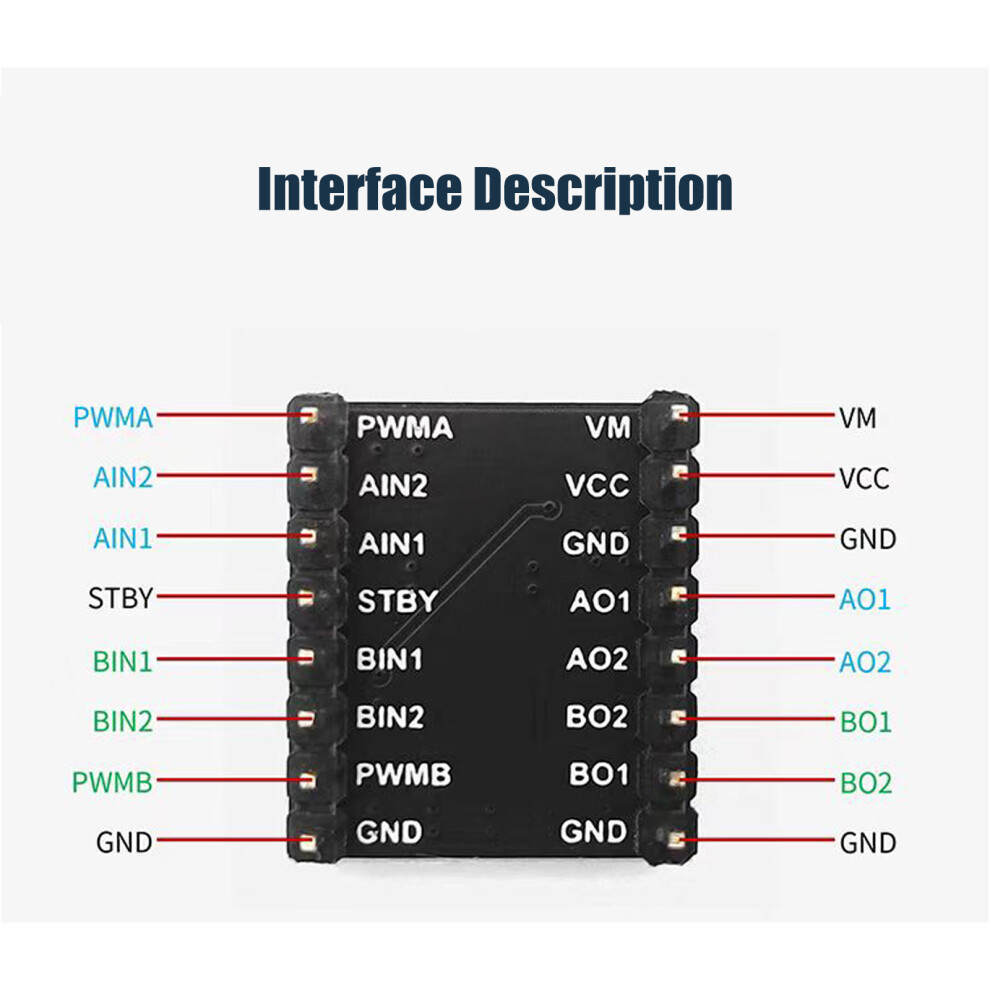

Uitgangskanalen: TB6612 4CH, AT8236 2CH.
Enkele continue rijstroom: TB6612 stroom 1,2A, AT8236 stroom 3A.
Enkelkanaalsstroom tot: TB6612 stroom 3,2A, AT8236 stroom 6,0A.
Voedingsbereiken: TB6612-spanningen 2,5V - 15V, AT8236-spanningen 5V - 17V.

Pakket bestaat uit:

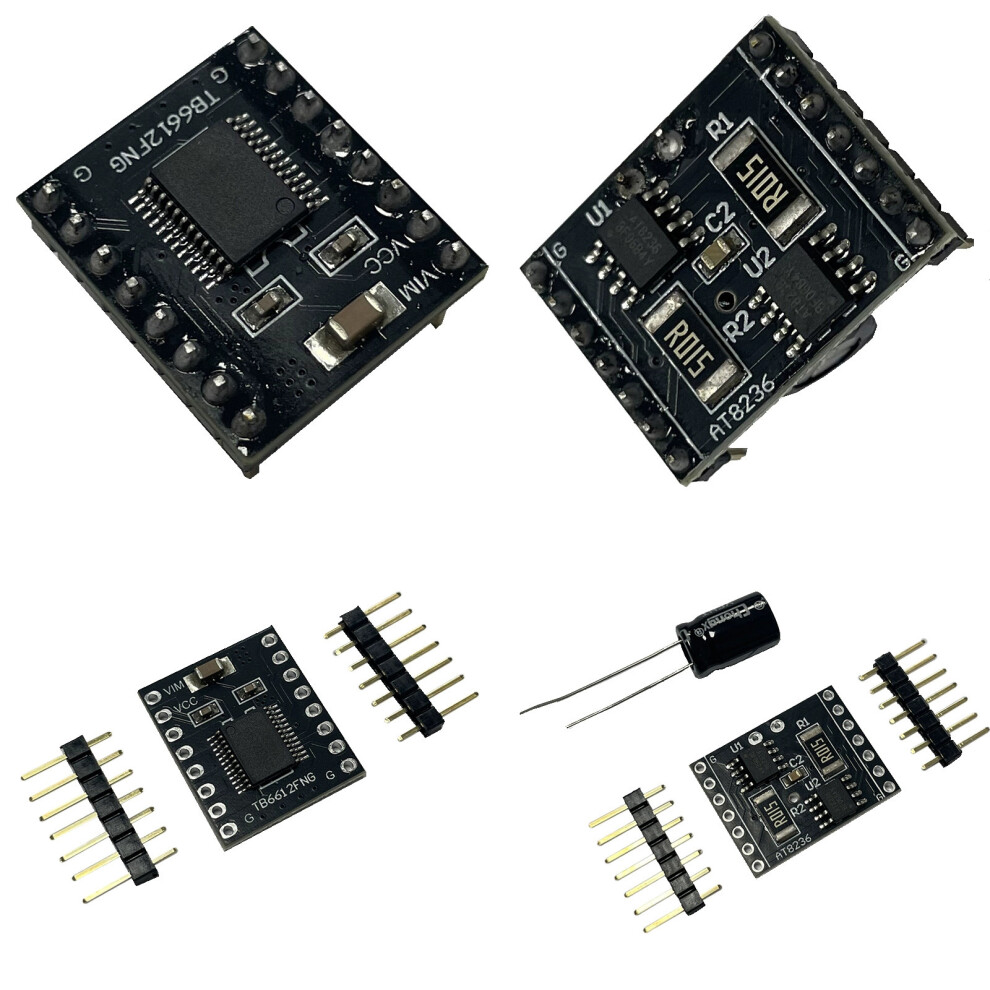

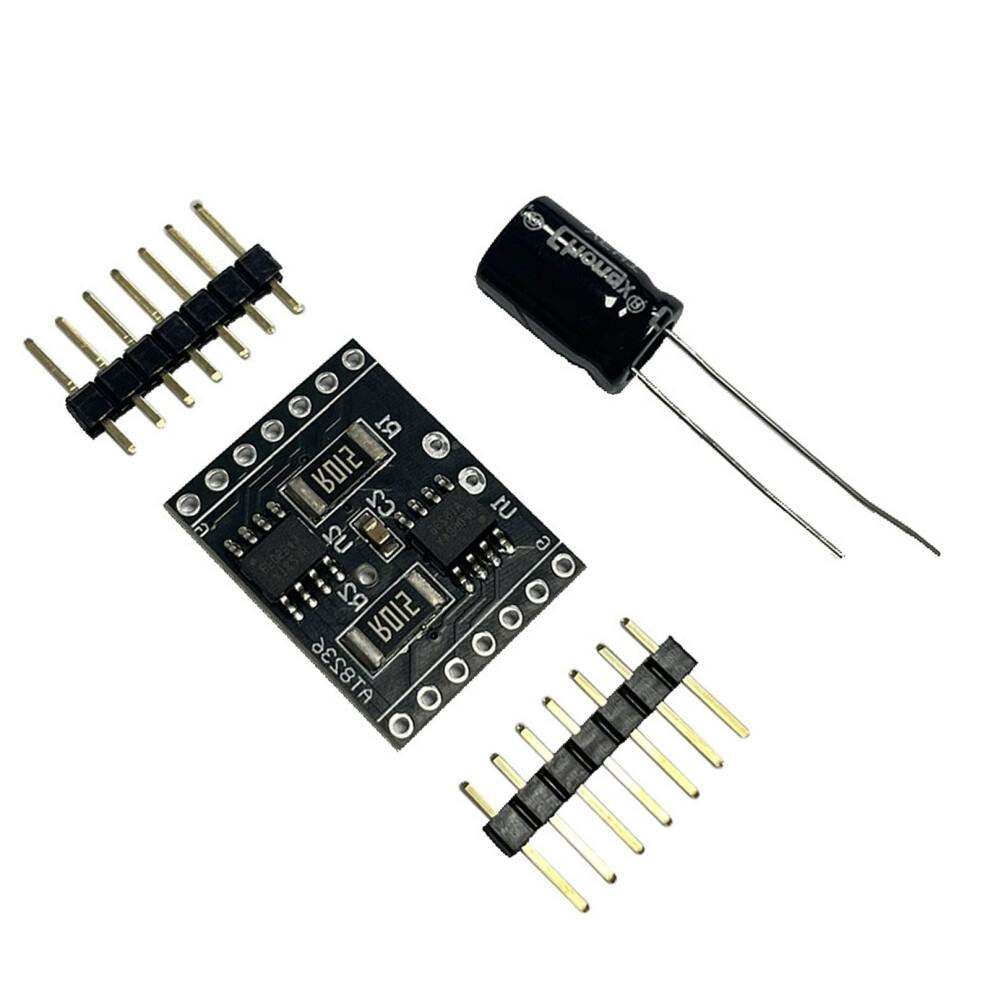

1PC TB6612/AT8236 drivermodule Optioneel

opmerking:
Houd rekening met een foutmarge van 1-2 cm als gevolg van handmatige meting.
Houd rekening met kleine kleurverschillen als gevolg van verschillende beeldschermresoluties.
