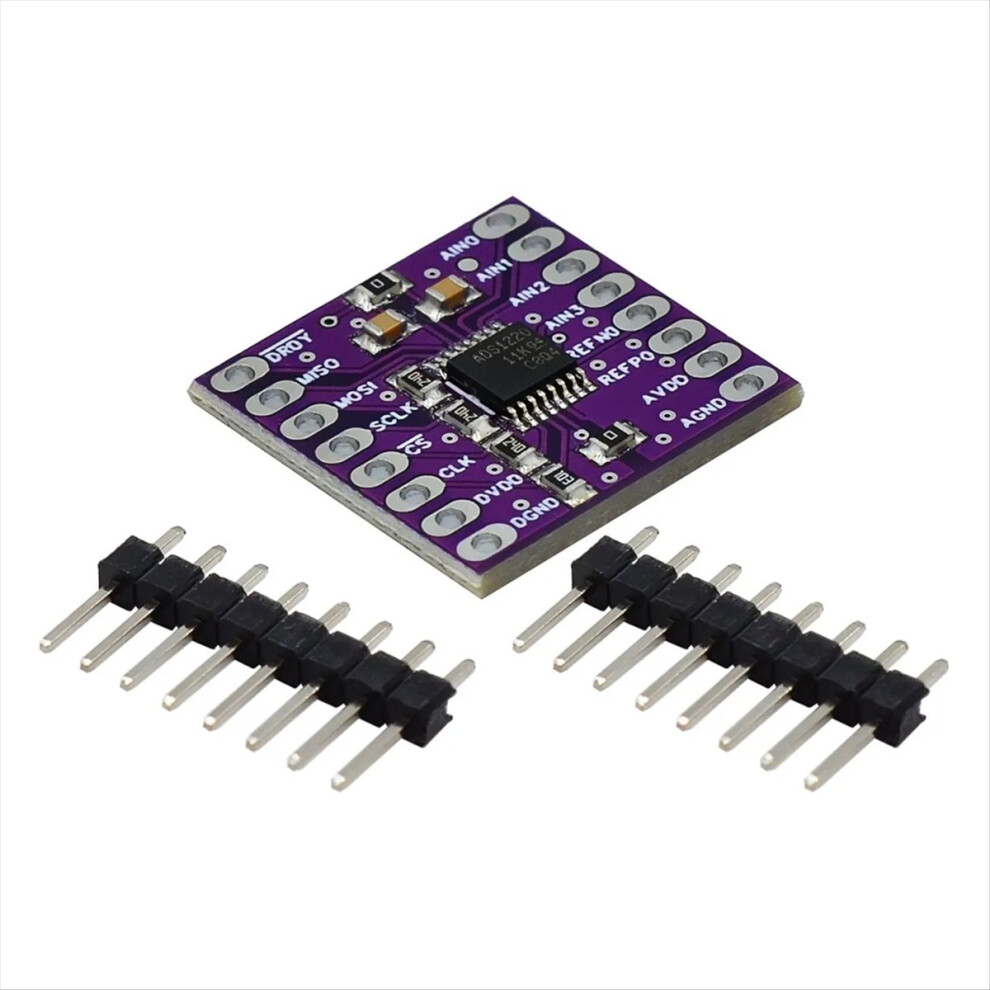

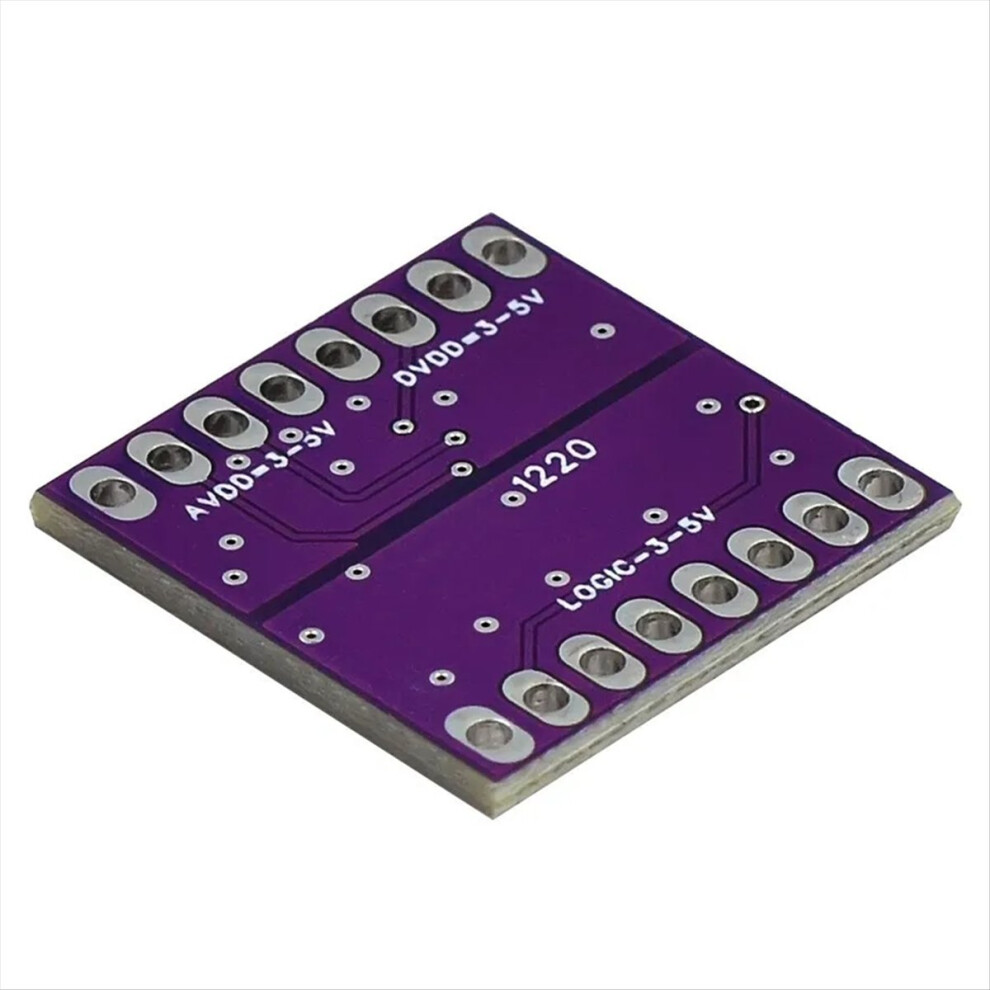

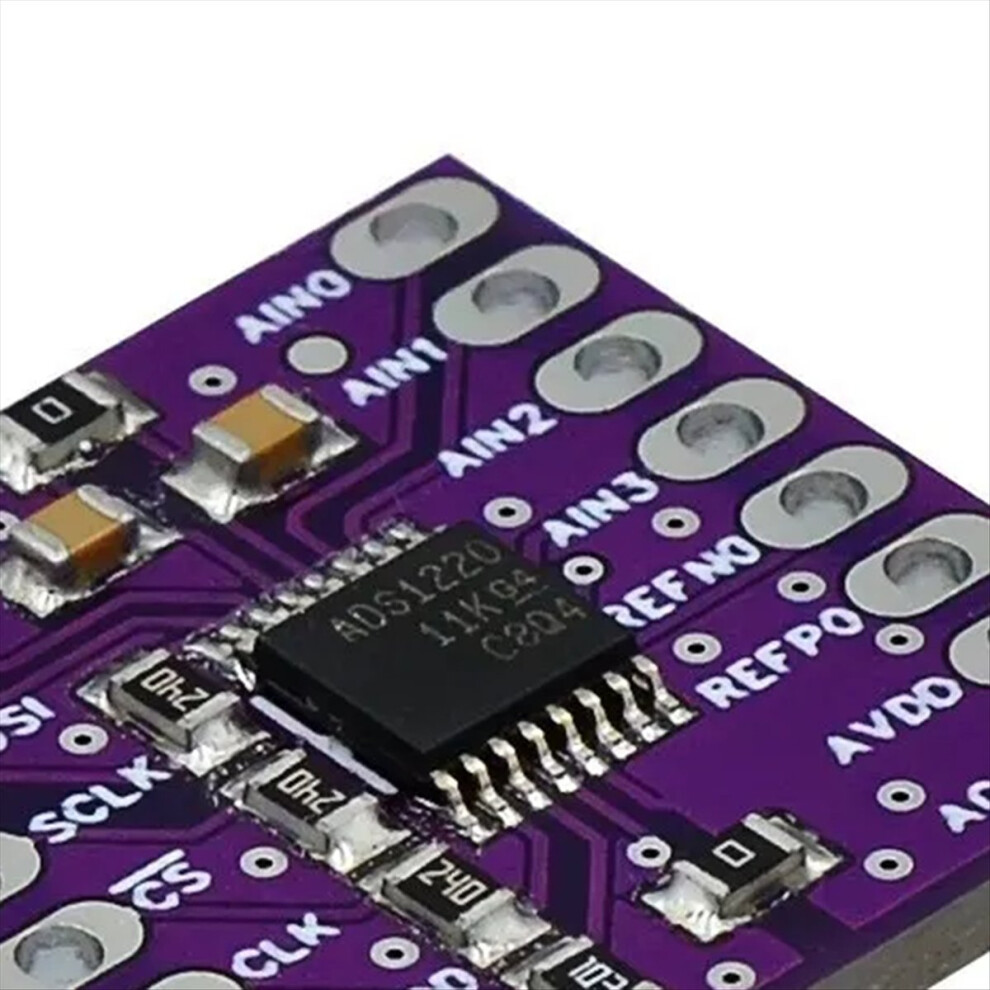

ADS1220 ADC 24-bits omformermodul I2C lavt strømforbruk 24-bit

ADS1220 ADC 24-bits omformermodul I2C lavt strømforbruk 24-bit Beskrivelse

Produktbeskrivelse:
er en presisjons 24-bits analog-til-digital-omformer (ADC) som tilbyr mange integrerte funksjoner for å redusere systemkostnader og komponentantall for små sensorsignaler. Enheten sender en fleksibel inngangsmultiplekser (MUX), en programmerbar forsterker med lavt støynivå (), to programmerbare eksitasjonsstrømkilder, en spenningsreferanse, en oscillator, en lavsidebryter og en presisjonstemperatursensor for å implementere to differensielle eller fire enkeltstående innganger.
Enheten kan konverteres med en datahastighet på 2000 prøver per sekund (SPS) med en enkelt utfellingssyklus. Ved 20 SP gir det digitale filteret samtidig 50 Hz og 60 Hz-avvisning for støy i industrielle applikasjoner. Det interne filteret gir høy forsterkning opp til 128 V/V. Dette gjør ADS1220 ideell for måling av små sensorsignaler som motstandstemperaturdetektorer (RTD-er), termoelementer, termistorer og resistive brosensorer.
Enheten støtter måling av eller fullstendig differensielle signaler når den programmerbare gate-matrisen brukes. Alternativt kan enheten konfigureres til å passere gjennom det interne kretsløpet, samtidig som den gir høy inngangsimpedans og forsterkning på opptil 4 Hz, noe som tillater målinger i én ende.
I driftssyklusmodus, når er deaktivert, er strømforbruket så lavt som 120 Pa. ADS1220 er tilgjengelig i en ledningsfri VQFN-16- eller ATSSOP-16-pakke og er spesifisert for temperaturområdet -40 C til +125 C.

Måling av K-type termoelement
Produktegenskaper:
Lavt strømforbruk: så lavt som 120 μA i duty cycle-modus (typisk)
Effektområde: 3 V~5 V
Opptil 20 effektive oppløsninger
To differensielle eller fire enkeltstående innganger
Dobbelt tilpasset programmerbar strømkilde: 10 μA til 1,5 mA
Intern 2,048 V referanse: 5 ppm/C (typisk) drift
Intern 2 % presisjonsoscillator
Intern temperatursensor: 0,5 C (typisk) nøyaktighet
SPI-kompatibelt grensesnitt (modus 1)
Bruksområder:
Måling av temperatursensor:
1. Termistor
2. Termoelement
3. Motstandstemperaturdetektor (RTD): 2-tråds, 3-tråds eller 4-tråds type
Måling med brosensor:
1. Trykksensor
2. Strekkmåler
3. Skala
Bærbart instrument
Fabrikkautomatisering og prosesskontroll
Farge: Som vist
Materiale: PC

Pakkens innhold:
1 x ADS1220 ADC 24-bits omformermodul

Kun innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
