CAN-Bus Shield V2 for kontroller og sender/mottaker

CAN-Bus Shield V2 for kontroller og sender/mottaker Beskrivelse

CAN-BUS er en vanlig industriell buss på grunn av sin lange reiseavstand, middels kommunikasjonshastighet og høye pålitelighet. Den finnes ofte på moderne maskinverktøy og som en bildiagnosebuss. Takket være CAN-BUS kan produsenter hacke bilene sine mer enkelt.

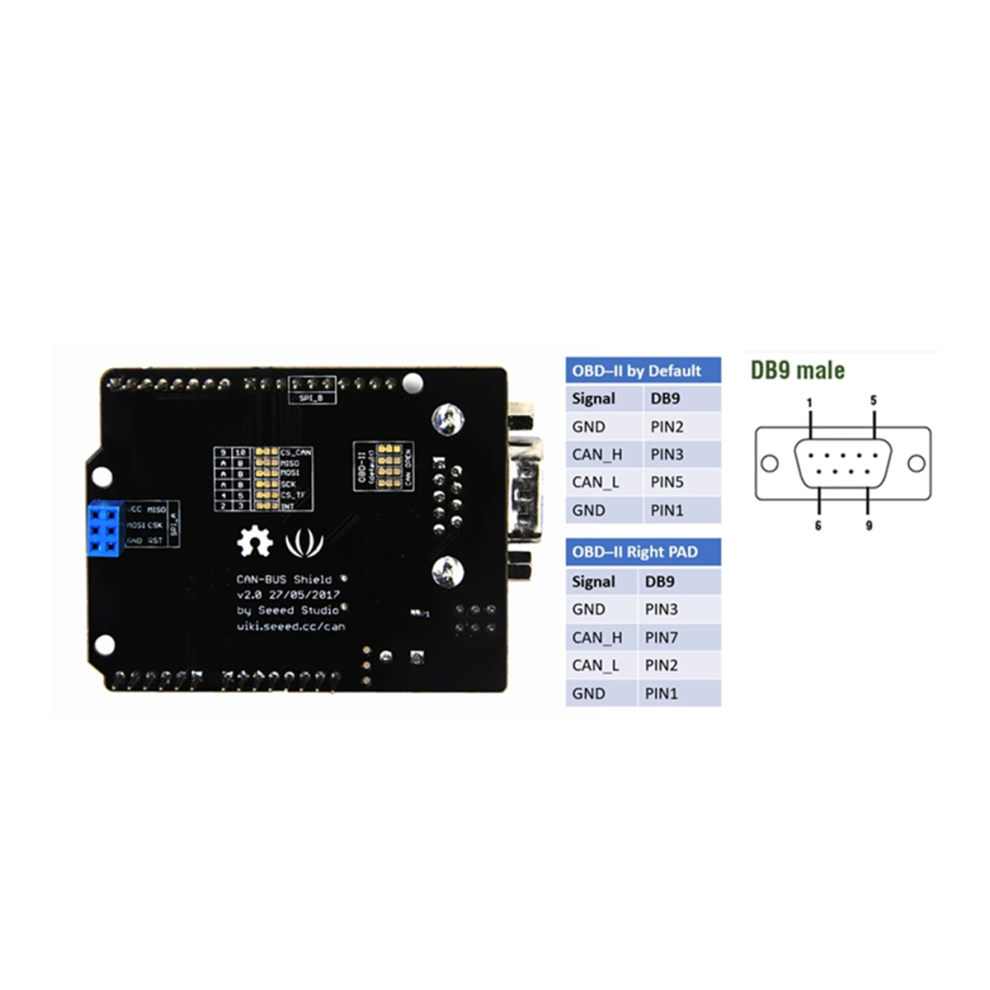

CAN-BUS Shield V2 bruker fortsatt MCP2515 som CAN-BUS-kontroller og MCP2551 som CAN-transceiver. OBD-II eller CAN standard pinout kan gjøres ved å slå på DB9-grensesnittet, standard pinout er OBD-II.
Vi legger til et TF-kortspor for datalagring, og pinnen kan enten settes til D4 eller D5. Pinnen kan også settes til D2 eller D3 ved å slå på baksiden av skjermen.
CAN BUS-skjerm Fungerer bra med (), (ATmega1280/2560) samt (ATmega32U4) og LinkIt One.

Implementerer CAN V2.0B med opptil 1 Mb/s
Industriell standard 9-pins sub-D-kontakt
OBD-II og CAN standard pinout valgbar.
Byttbar chipvalgpinne
Byttbar pinne for TF-kortspor
Byttbar pinne
Skruterminal som enkelt kobler til CAN_H og CAN_L
For pinnehoder
Micro-SD-kortholder
2 Grove-kontakter (I2C og UART)
SPI-grensesnitt opptil 10 MHz
Standard (11 bit) og utvidet (29 bit) data og eksterne rammer
To mottaksbuffere med prioritert meldingslagring
Merk: På grunn av forskjellige produksjonsbatcher er det forskjeller Etiketttrykk i utseende, påvirker ikke bruken.
Farge: Svart
Materiale: Plast

Pakkens innhold:
1 x CAN-Bus Shield V2

Kun innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
