Flytidavstandssensor - VL53L0XV2-modul

Flytidavstandssensor - VL53L0XV2-modul Beskrivelse

Time-of-Flight-avstandssensor-utkobling - VL53L0XV2-modul for ; Dette er et time-of-flight-avstandssystem integrert i en kompakt modul. Dette kortet er en bærer for , så vi anbefaler at du leser databladet (1 MB pdf) nøye før du bruker dette produktet.
VL53L0 bruker teknologi for å måle nøyaktig hvor lang tid det tar for utsendte pulser av infrarødt laserlys å nå nærmeste objekt og reflekteres tilbake til en detektor, slik at det kan betraktes som et lite, selvstendig lidar-system. Denne time-of-flight (TOF)-målingen gjør det mulig å bestemme den absolutte avstanden til et mål nøyaktig uten at objektets reflektans påvirker målingen i stor grad.
Sensoren kan rapportere avstander på opptil 2 m (6,6 fot) med 1 mm oppløsning, men den effektive rekkevidden og nøyaktigheten (støy) avhenger sterkt av omgivelsesforhold og målegenskaper som reflektans og størrelse, samt sensorkonfigurasjonen. (Sensorens nøyaktighet er spesifisert til å variere fra +/-3 % i beste fall til over +/-10 % under mindre optimale forhold.)
Avstandsmålinger er tilgjengelige gjennom sensorens I²C (TWI)-grensesnitt, som også brukes til å konfigurere sensorinnstillinger, og sensoren har to ekstra pinner: en avstengningsinngang og en avbruddsutgang.
Det er en flott IC, men den lille, ledningsfrie LGA-pakken gjør den vanskelig for den typiske studenten eller hobbyisten å bruke. Den opererer også med en anbefalt spenning på 2,8 V, noe som kan gjøre grensesnitt vanskelig for minikontrollere som opererer på 3,3 V eller 5 V. Vårt breakout-kort løser disse problemene, noe som gjør det enklere å komme i gang med å bruke sensoren, samtidig som den totale størrelsen holdes så liten som mulig.

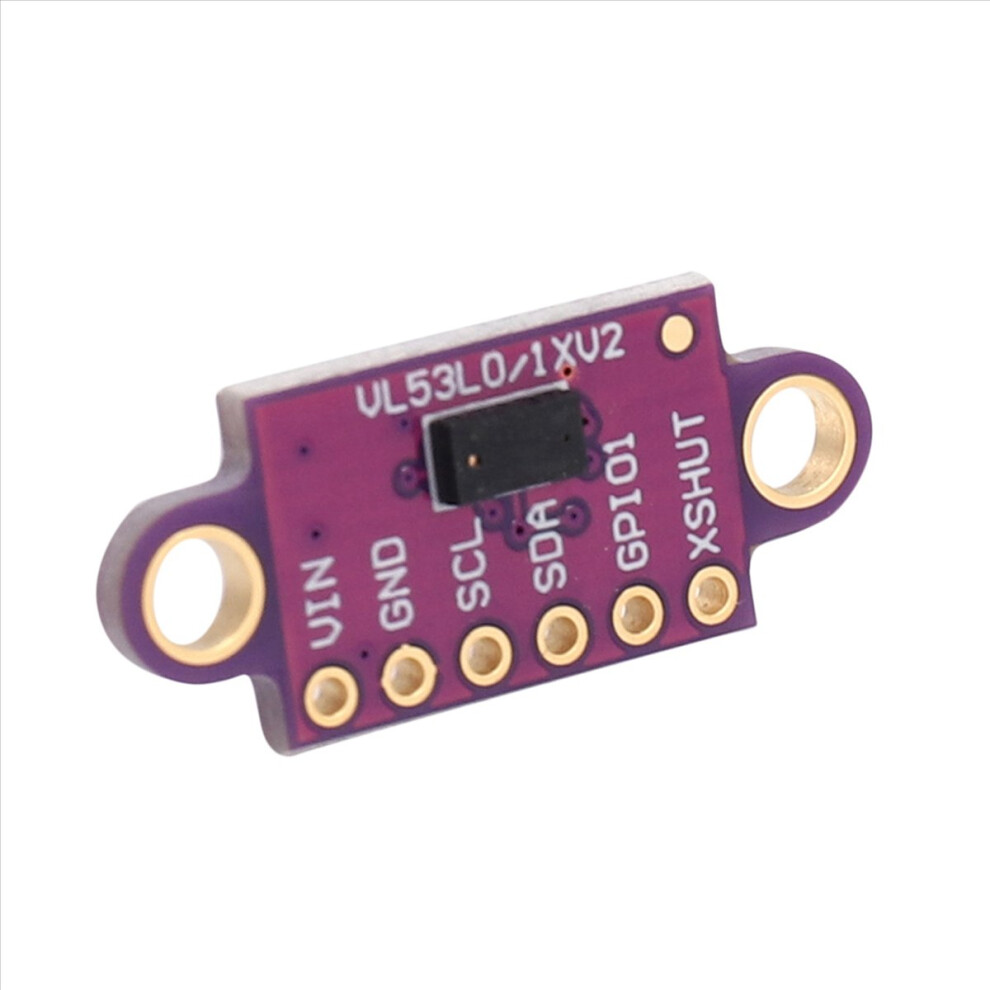

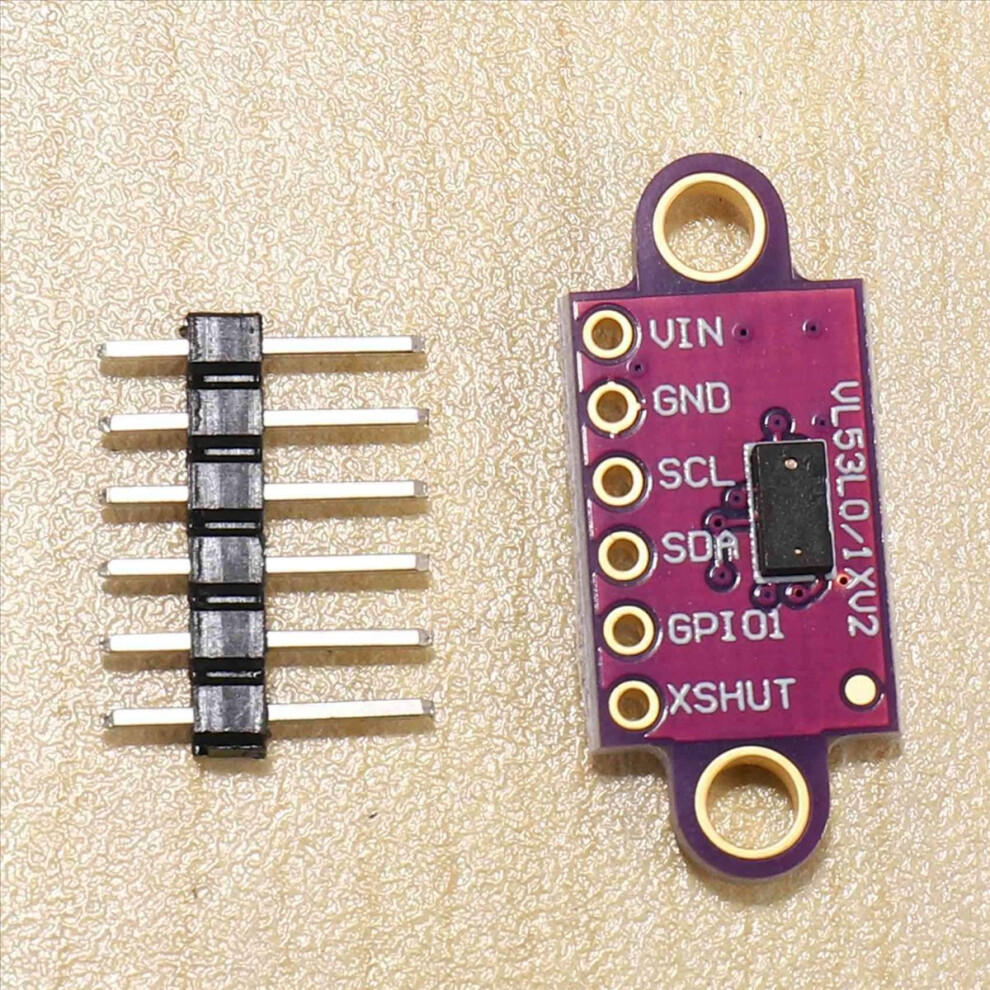

PIN-beskrivelse
Regulert 2,8 V-utgang. Nesten 150 mA er tilgjengelig for å drive eksterne komponenter. (Hvis du vil omgå den interne regulatoren, kan du i stedet bruke denne pinnen som en 2,8 V-inngang med VIN frakoblet.)
VIN Dette er hovedtilkoblingen for strømforsyning på 2,6 V til 5,5 V. Nivåskifterne SCL og SDA trekker I²C-linjene høyt til dette nivået.
GND Jordtilkoblingen (0 V) for strømforsyningen din. I²C-kontrollkilden din må også dele felles jord med dette kortet.
SDA Nivåskiftet I²C-datalinje: HIGH er VIN, LOW er 0 V
SCL Nivåskiftet I²C-klokkelinje: HIGH er VIN, LOW er 0 V
XSHUT Denne pinnen er en aktiv-lav avstengningsinngang; kortet trekker den opp for å aktivere sensoren som standard. Å drive denne pinnen lavt setter sensoren i maskinvare-standby. Denne inngangen er ikke nivåforskjøvet.
Farge:
materiale: plast
Pakken inneholder:

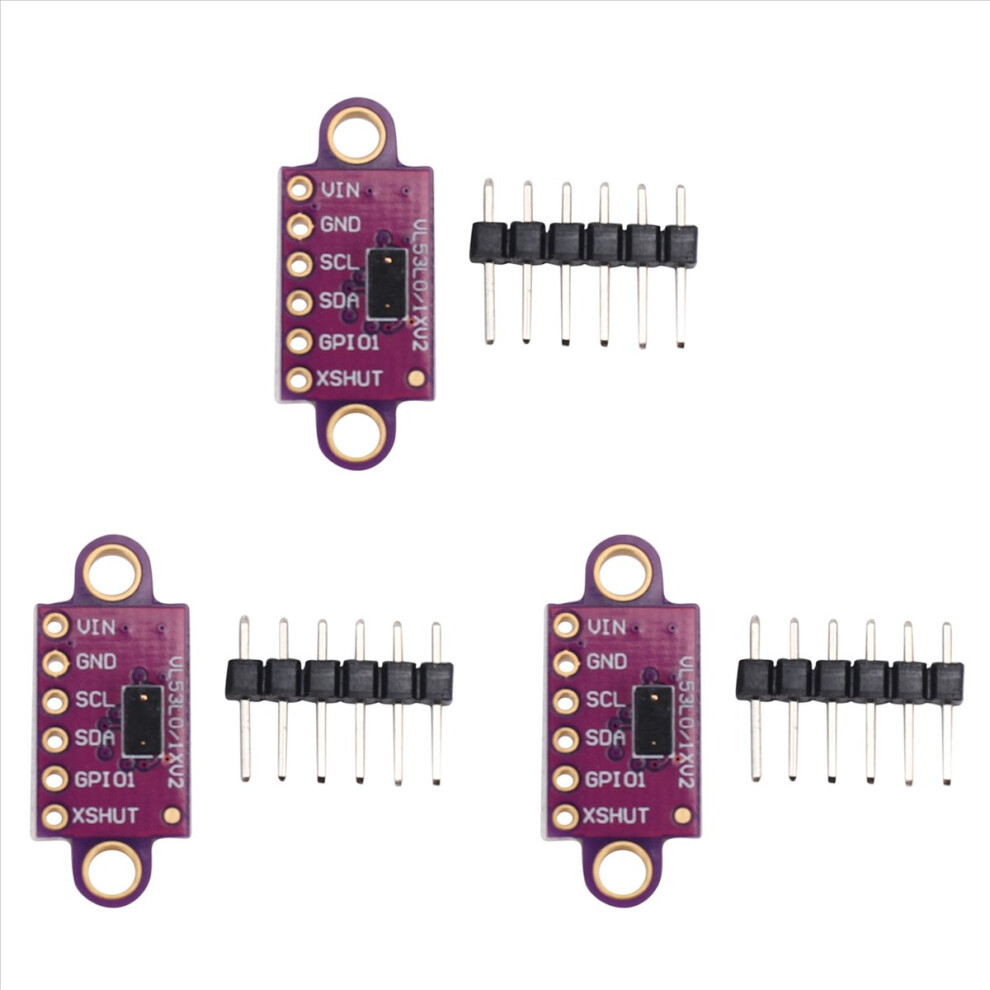

3 x -VL53L0XV2V L53L0X Time-of-Flight-avstandssensor

Kun innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Den tillatte målefeilen er +/- 1-3 cm.
