Ny Spyverter SDR Upconverter programvaredefinert mottaker

Ny Spyverter SDR Upconverter programvaredefinert mottaker Beskrivelse

SpyVerter R2 bygger på den vellykkede SpyVerter-arkitekturen og forbedrer noen av nøkkelpunktene for høyytelses HF-mottak. Vi utformet SpyVerter R2 for å utvide dekningen av Airspy-mottaker-serien til HF ned til nær DC med verdensklasse dynamisk område og frekvensstabilitet.
Arkitekturen er fortsatt basert på vår skiftende dobbeltbalansert mikser som flytter hele HF-spekteret til VHF-båndet mellom 120 MHz og 180 MHz. Vi erstattet LO-generatoren med en programmerbar, lavfase-støy PLL med 0,5 PPM VCTCXO. Spenningsstyringen av denne VCTCXO tillater presis kalibrering av driftfrekvensen i fabrikken.
Den innebygde mikrokontrolleren gir både programmering av PLL (Si5351C) og spenningskontroll via sin innebygde DAC. Når DAC-en har stabilisert seg og PLL-en er programmert, går mikrokontrolleren inn i dyp søvn-modus for å eliminere eventuell interferens.
Vi har også lagt til en 10 MHz referanseinngangsklokke for profesjonell bruk der fasekoherens er nødvendig.

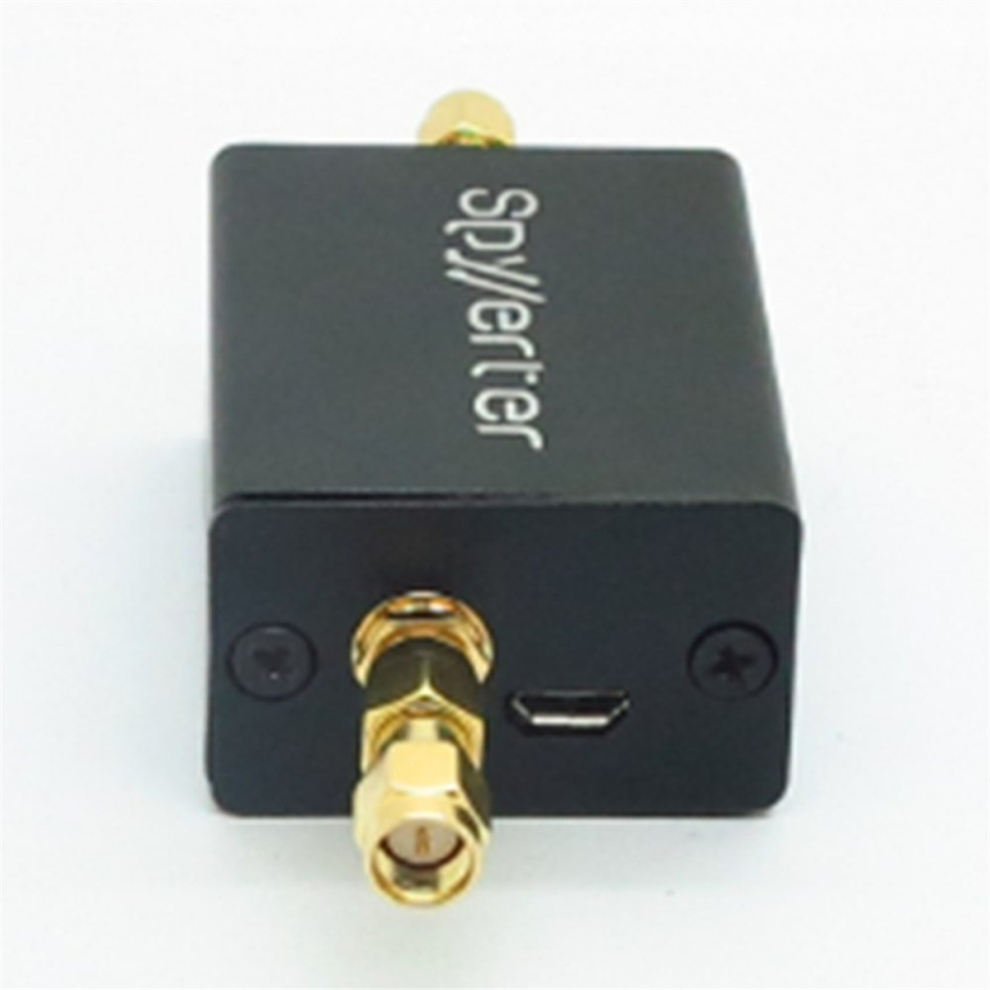

Når den brukes sammen med en Airspy-mottaker, kan SpyVerter R2 strømforsynes fra den integrerte Bias-Tee, og bruker kun ca. 10 mA strøm (mot 47 mA i den gamle designen). Et ekstra USB-strømforsyningsinngang er gitt for kompatibilitet med mottakere som RTL-SDR.

Tekniske spesifikasjoner
RF-inngang 1 kHz til 60 MHz
IF-frekvens 120 MHz - Positivt bilde
Teknologi: Skiftet dobbeltbalansert mikser
Konverteringstap: 5,2 dB typ.
35 dBm IIP3
LO-lekkasje: -42 dBm typ. (12 dB lavere enn SpyVerter)
Fasenøy ved 10 kHz avstand: -122 dBc/Hz
RF-filtrering: Lavpassfilter med kant ved 65 MHz - 75 dB maksimal avvisning
IF-filtrering: Bandpass-filter med kanter ved 120 MHz og 180 MHz - 75 dB maksimal avvisning
Maks RF-aktiv effekt: 10 dBm
Bias-tee-spenning: 4,2 V til 5,5 V
Strømforbruk: 10 mA typ.
Farge: Svart
Materiale: Plast + aluminiumlegering

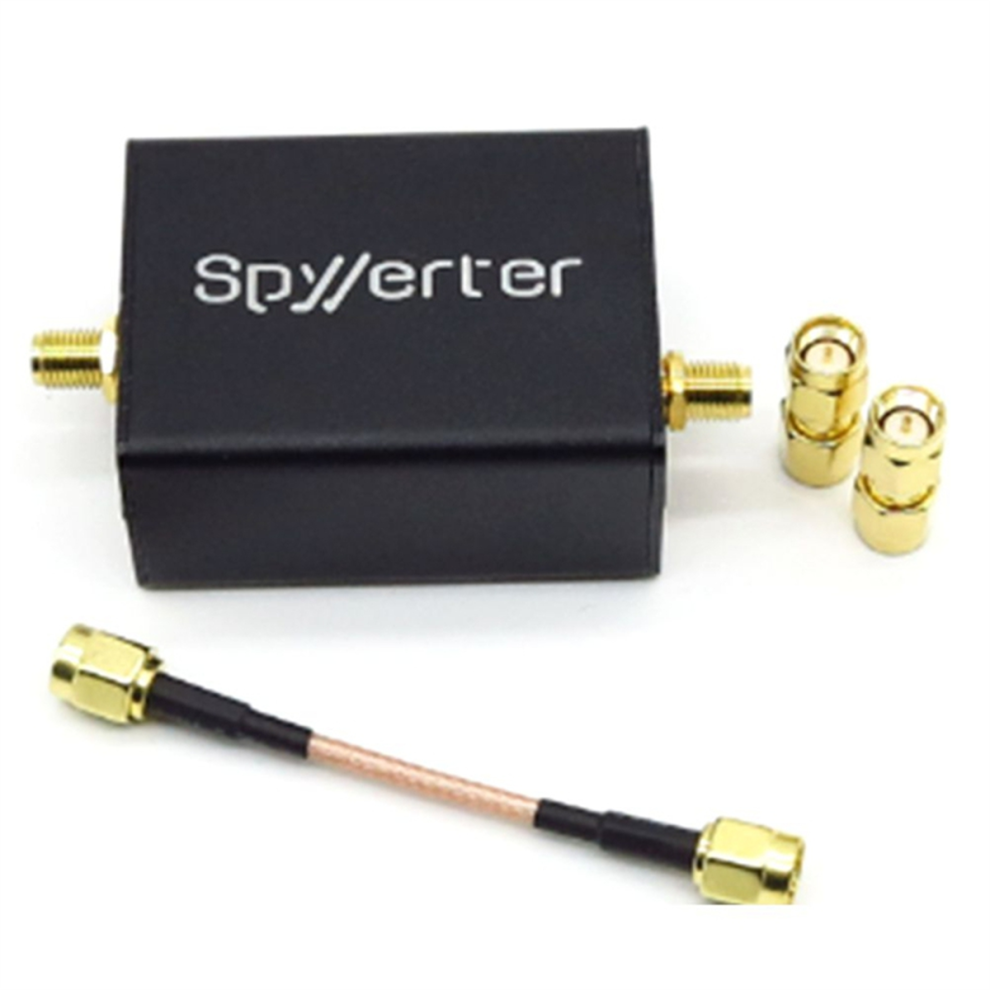

Innhold i pakken:
1 x Programvaredefinert mottaker-kit

Kun innholdet i pakken som nevnt ovenfor er inkludert, andre produkter er ikke inkludert.
