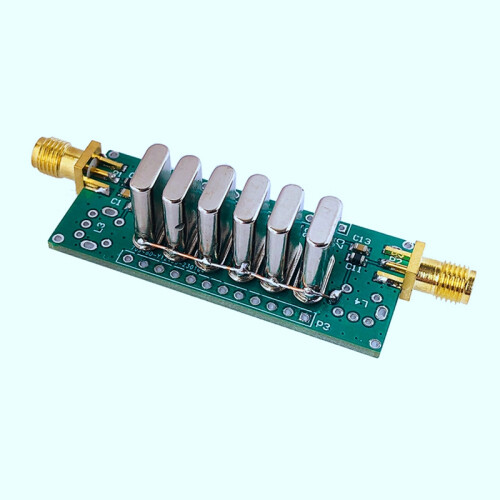

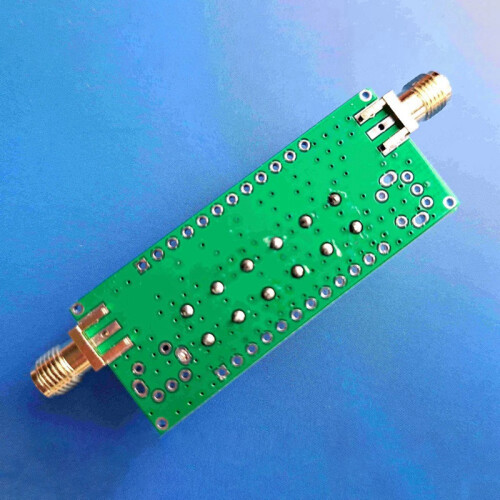

Filtry jednowstęgowe kryształowe SSB CW

Opis produktu: Filtry jednowstęgowe kryształowe SSB CW

1. Enkeltsidebånd er laget med en krystallfrekvens på 9 MHz, og produksjonsformen er av Cohn-typen. Cohn-typefilteret er også en enkeltsidebåndskrets som er avtalt, med enkel og praktisk effekt.
2. Produksjon av enkeltsidebåndskretser er en svært kritisk del av prosessen. Ulike produsenter av forskjellige partier med krystallparametere varierer sterkt. I henhold til den teoretiske beregningen er ikke filterproduksjonen veldig nyttig. Dette er også en viktig årsak til at mange aktører ikke klarer å produsere kretsen.
3. Hvis det finnes et skalar- eller vektornettverk med høy oppløsning, er det i utgangspunktet laget under teoretisk veiledning. Det er lettere å lykkes, men det krever også mange eksperimenter og flere korrigeringer av parameterne. Effekten av å gjøre det med hjelp av instrumentet er imidlertid fortsatt garantert.

Parametrene for denne 9M-tilstanden z er som følger:
a. Senterfrekvensen er omtrent 8,998 MHz;
b. Båndbredden er omtrent -6 dB. 2,3 kHz;
c, Tapet på senterfrekvensen er omtrent -4,73 dB;
d, Avvisningsforholdet er nær 100 dBc:
e, Filteret har brukt en LC-impedansmatchingskrets for å gjøre impedansen i begge ender til 50 ohm. Uten LC-krets er impedansen i begge ender omtrent 120 ohm. Impedansen i begge ender uten LC-krets er omtrent 120 ohm.
Farge: Grønn
Materiale: ABS

Pakkens innhold:
1 x Enkelt sidebåndsfilter

Kun innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Den tillatte målefeilen er +/- 1-3 cm.
