PGA411-Q1/12Bit obrotowy transformator/enkoder/kąt

Opis produktu: PGA411-Q1/12Bit obrotowy transformator/enkoder/kąt

Zastosowanie kompletnego obrotowego enkodera (transformatora). Obsługuje dokładność kąta elektrycznego na poziomie 12 bitów/10 bitów.
Wysoko zintegrowana aplikacja obrotowego transformatora, możliwość sterowania napięciem ekscytacji i częstotliwością ekscytacji, elastyczne dopasowanie do różnych czujników.
Obsługuje wyjście kąta i prędkości, które można odczytać przez interfejs równoległy lub interfejs SPI.
Kontrola komunikacji danych.

Zasilanie szerokie 3,3-8 V (typowy prąd roboczy przy zasilaniu 5 V wynosi 265 mA).
Powszechny problem:
Q: Czy mogę jednocześnie wyprowadzać dane o prędkości i kącie?
A: Dane o prędkości i kącie można odczytać poprzez SPI. VA0/VA1 są ustawiane zworką rezystorową. Dlatego interfejs równoległy może wyprowadzać tylko kąta lub prędkość. Dodatkowo kąt można odczytać przez port równoległy, a interfejs SPI może być użyty do odczytu prędkości.

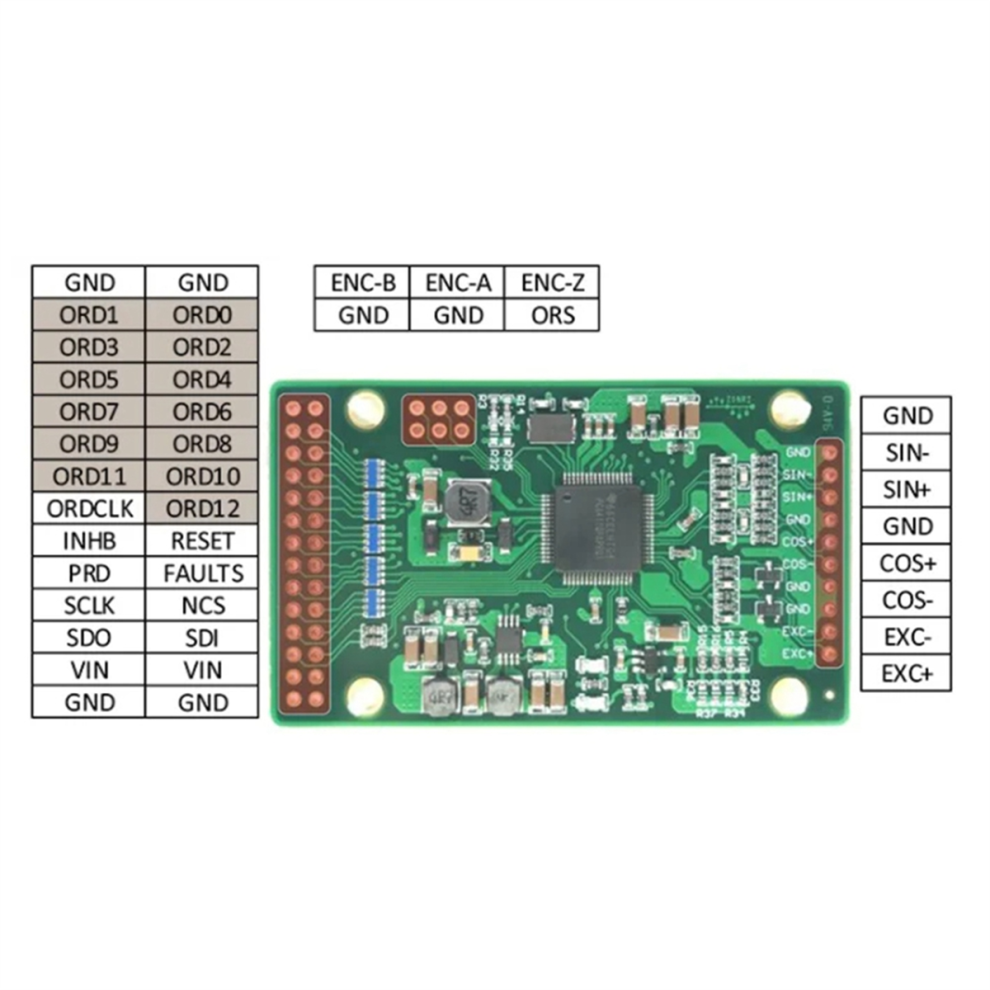

ORD0-12: linie danych interfejsu równoległego
ENC-A/B/Z: wyjście sygnału enkodera kwadraturowego
Wyjście analogowe
ORDCLK: zegar interfejsu równoległego
VIN: interfejs zasilania DC (3,3-8 V, typowy prąd roboczy 245 mA przy 5 V)
INHB: Blokada wyjścia danych
PRD: Wyjście parzystości danych
FAULTS: Sygnał błędu - wyczyszczenie (wejście)
SIN+/-: wejście sygnału SIN rezolwera
COS+/-: wejście sygnału COS rezolwera
EXC+/-: wyjście sygnału ekscytacji rezolwera
Kolor: Zielony
Materiał: ABS

Zawartość opakowania:
1 moduł pobierania kąta i prędkości

W zestawie znajdują się tylko powyższe elementy; inne produkty nie są dołączone.
