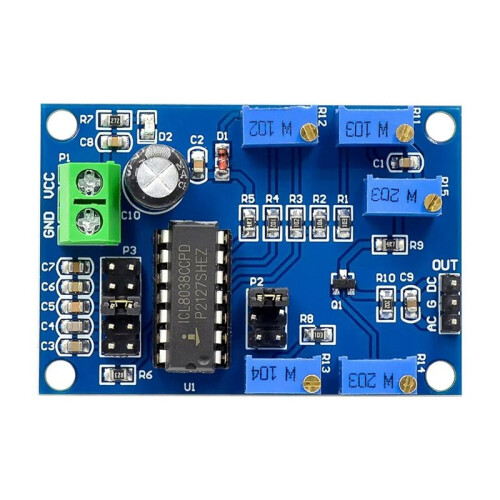

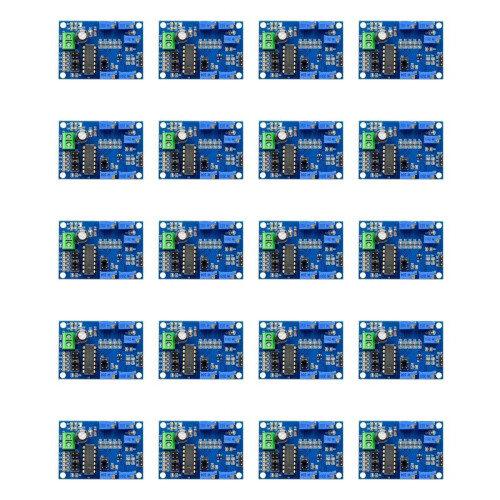

20X ICL8038 Gerador de Sinal de Média/Baixa Frequência de Sinal 10Hz-450KHz Módulo Gerador de Onda Triangular/Retangular/Senoidal

Descrição de 20X ICL8038 Gerador de Sinal de Média/Baixa Frequência de Sinal 10Hz-450KHz Módulo Gerador de Onda Triangular/Retangular/Senoidal

O módulo LC ICL8038 foi projetado para faixas de frequência comuns. É ajustável em 5 velocidades e gera ondas triangulares, quadradas e senoidais de baixa distorção de 10 Hz a 450 kHz. A onda senoidal pode ser usada para sinais de teste, sinais de acionamento, sinais de frequência portadora, etc.; a onda quadrada pode ser usada para sinais de comutação, sinais de disparo, etc.; a onda triangular é usada principalmente para sinais de varredura.
Tensão de trabalho: 12V ~ 15V
Saída: Onda triangular, onda quadrada e onda senoidal.
Faixa de frequência: 10HZ ~ 450kHz
Onda senoidal de baixa distorção: 1%

Faixa de ciclo de trabalho: 2% a 98%
Desvio de baixa temperatura: 50ppm /
Linearidade de saída de onda triangular: 0,1%
Temperatura de trabalho: 0 ~ 70

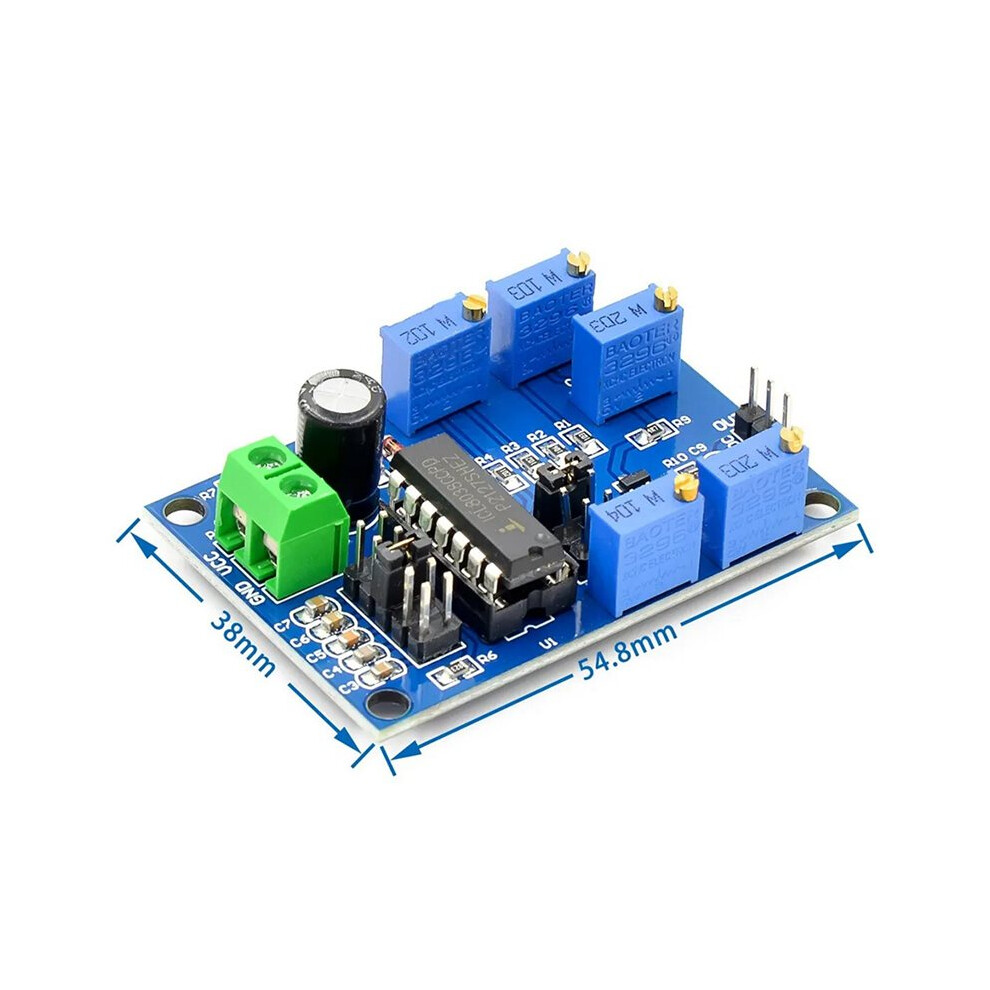

Tamanho da placa: 54,5 x 37,8 mm

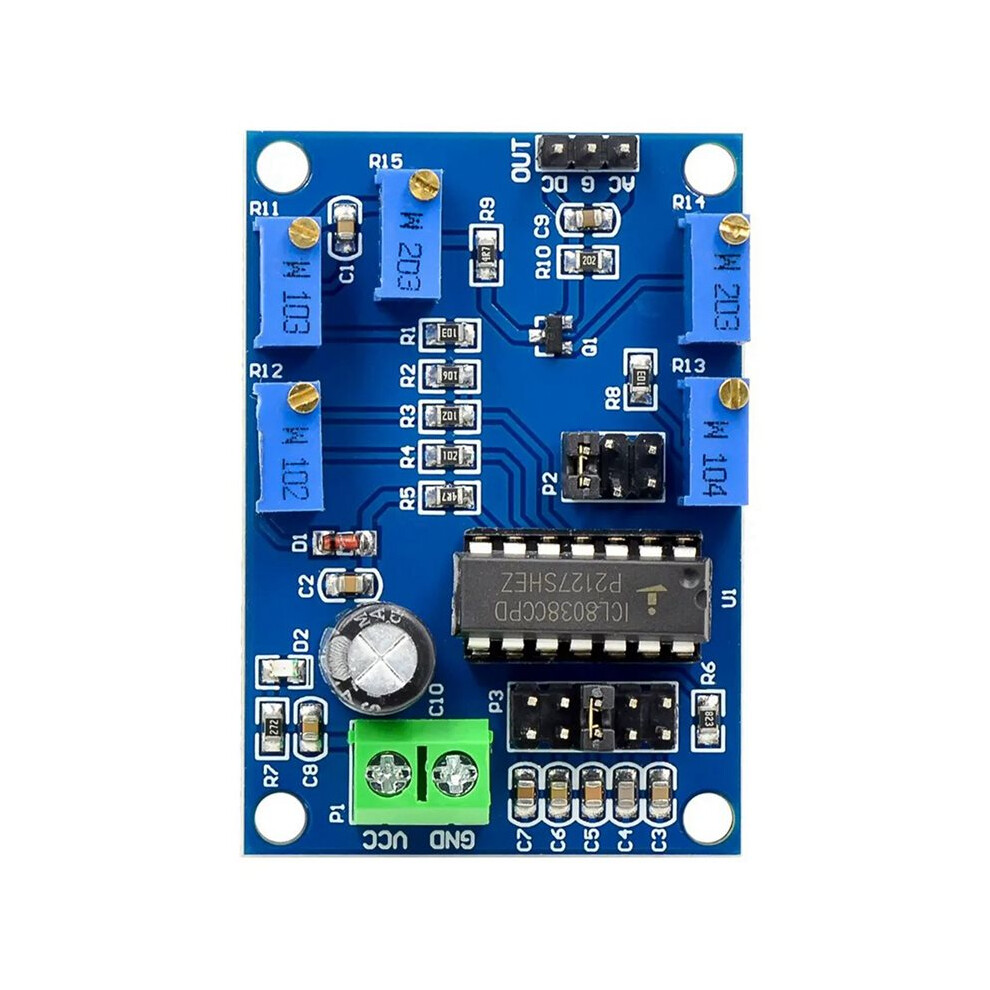

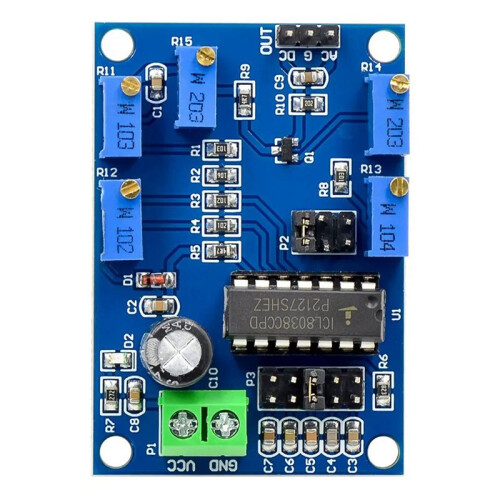

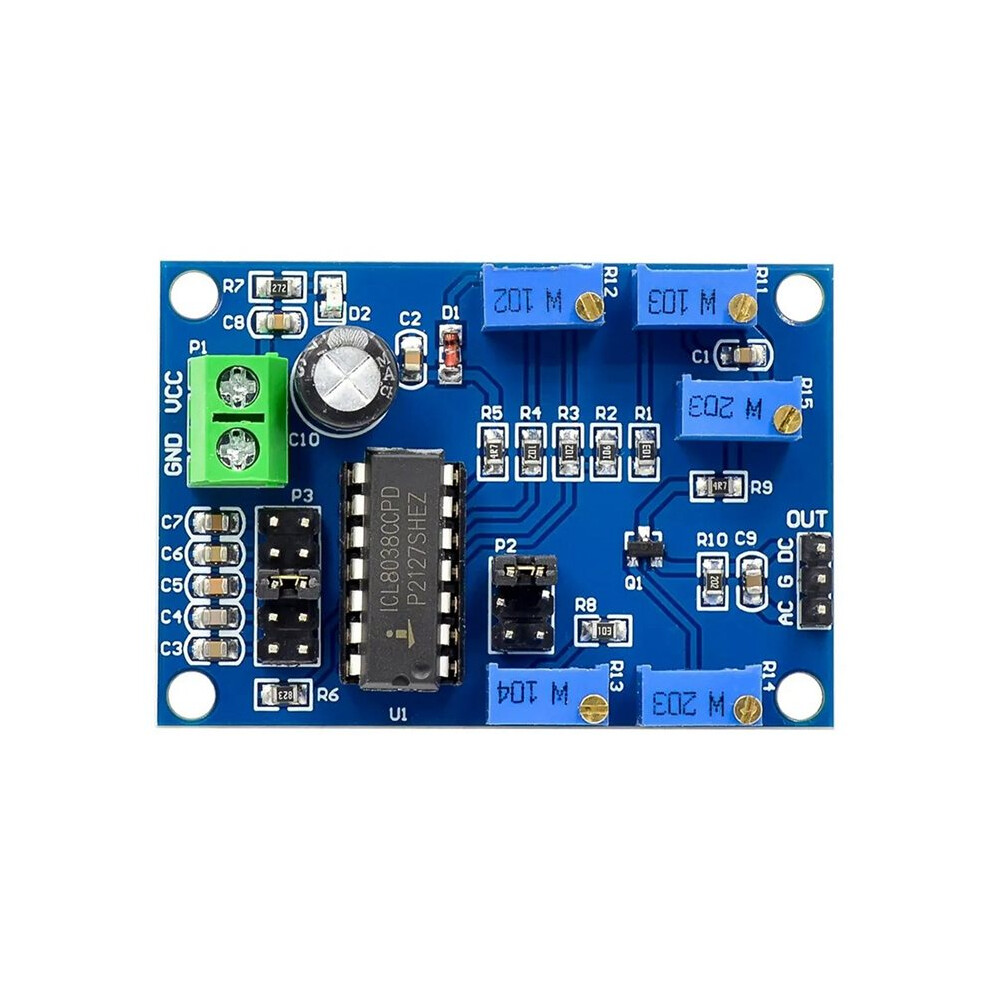

Funções:
VCC,GND: tensão de trabalho
CA: com saída de polarização CC
G: chão
: saída de sinal puro
R11: Ajuste de frequência
R12: Ajuste do ciclo de trabalho da onda quadrada
R13: Ajuste linear da onda senoidal
R14: Ajuste de amplitude
R15: Ajuste linear de onda quadrada
Jumper P2: seleciona diferentes formas de onda (ondas triangulares, quadradas ou senoidais)
Jumper P3: seleciona diferentes faixas de frequência
10Hz-450Hz
90Hz-1,5KHz
940Hz-15KHz
6 KHz-120 KHz
20KHz-450KHz
(Pequenas diferenças nas peças não afetarão o uso)
Cor: Como mostrado
Material: ABS

Conteúdo da embalagem:

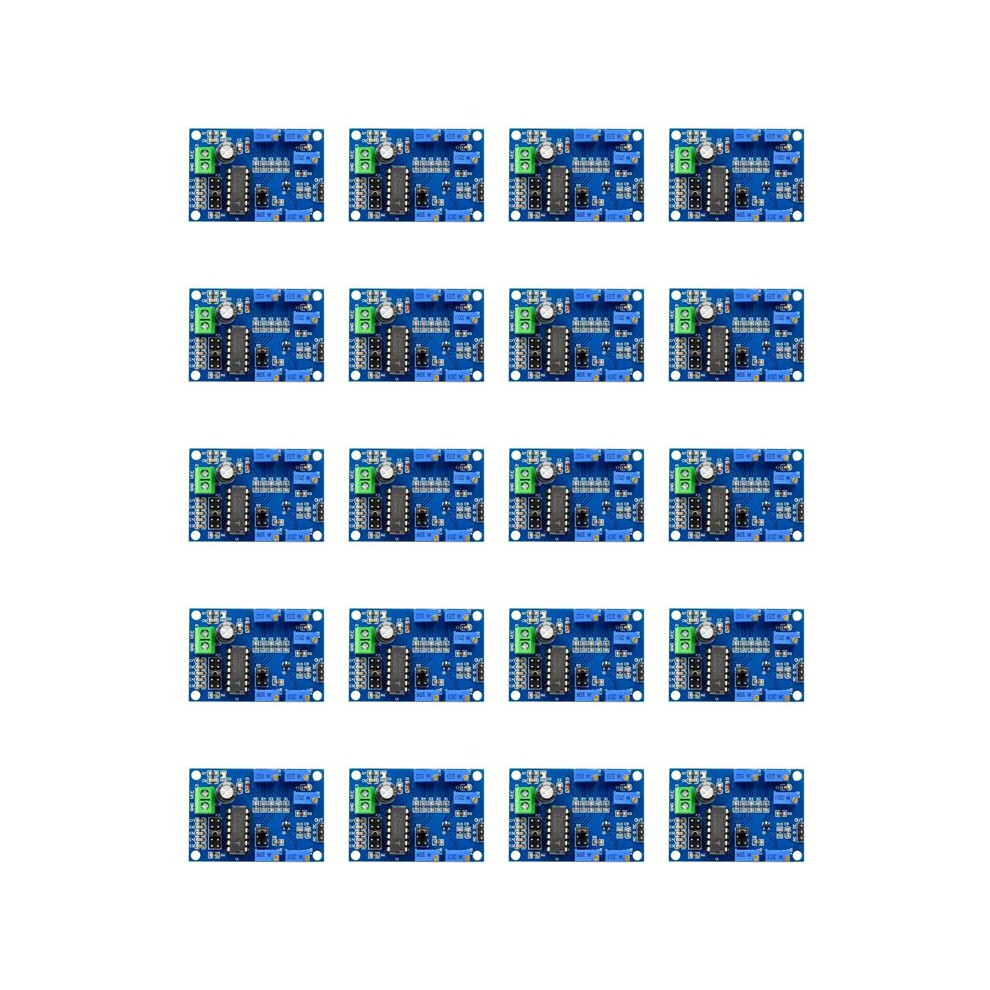

20 x Módulo Gerador de Sinal ICL8038
