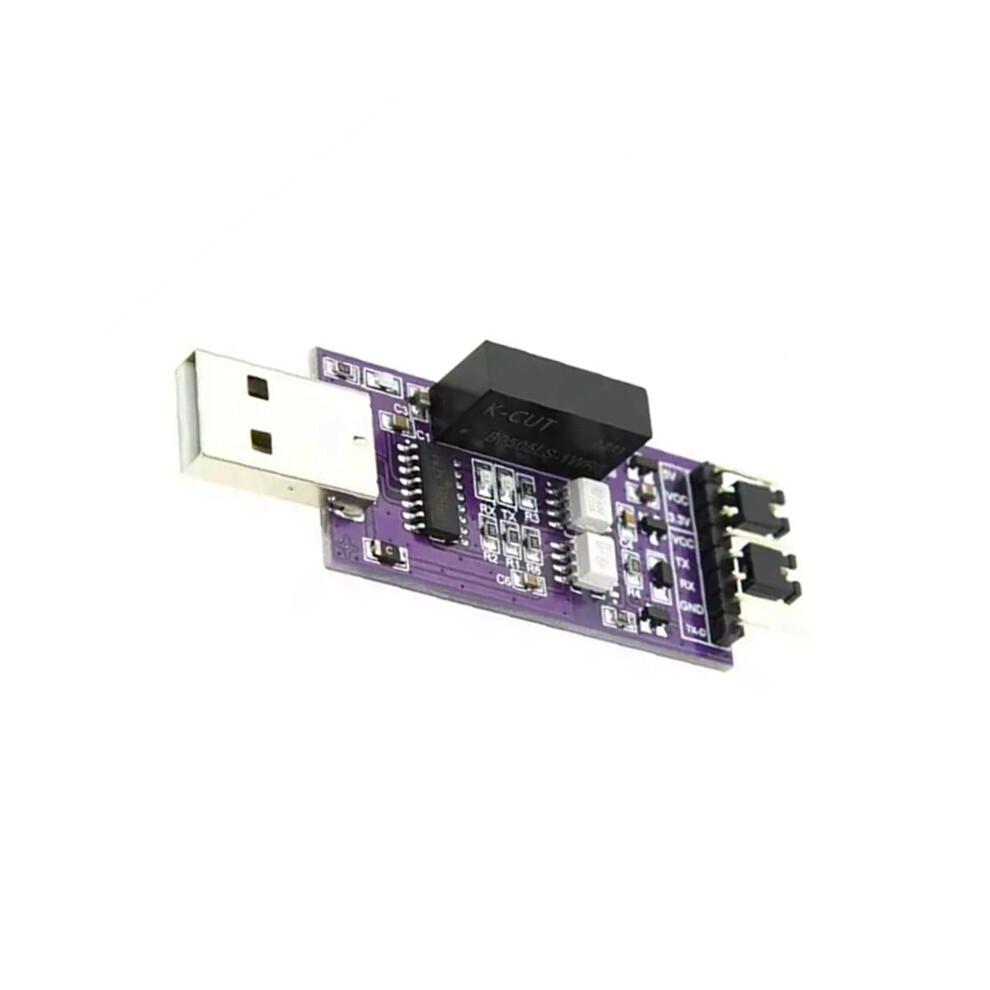

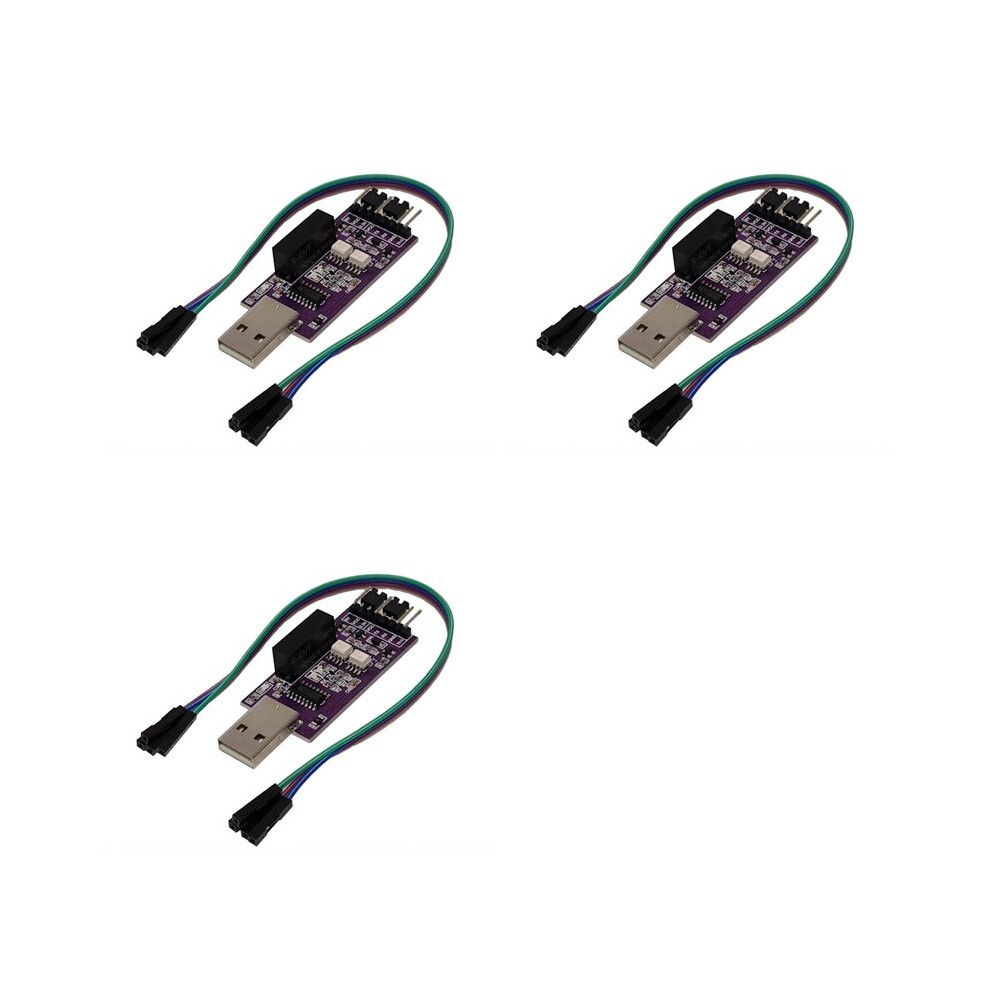

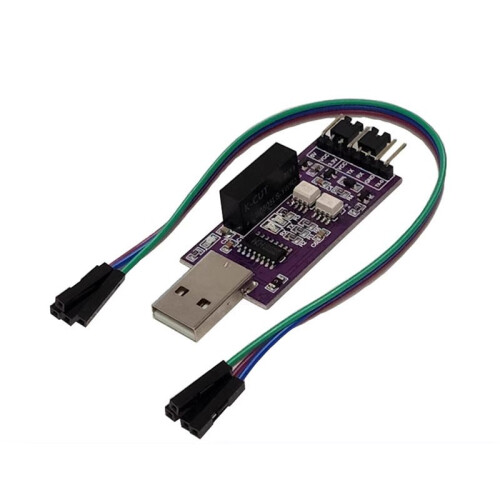

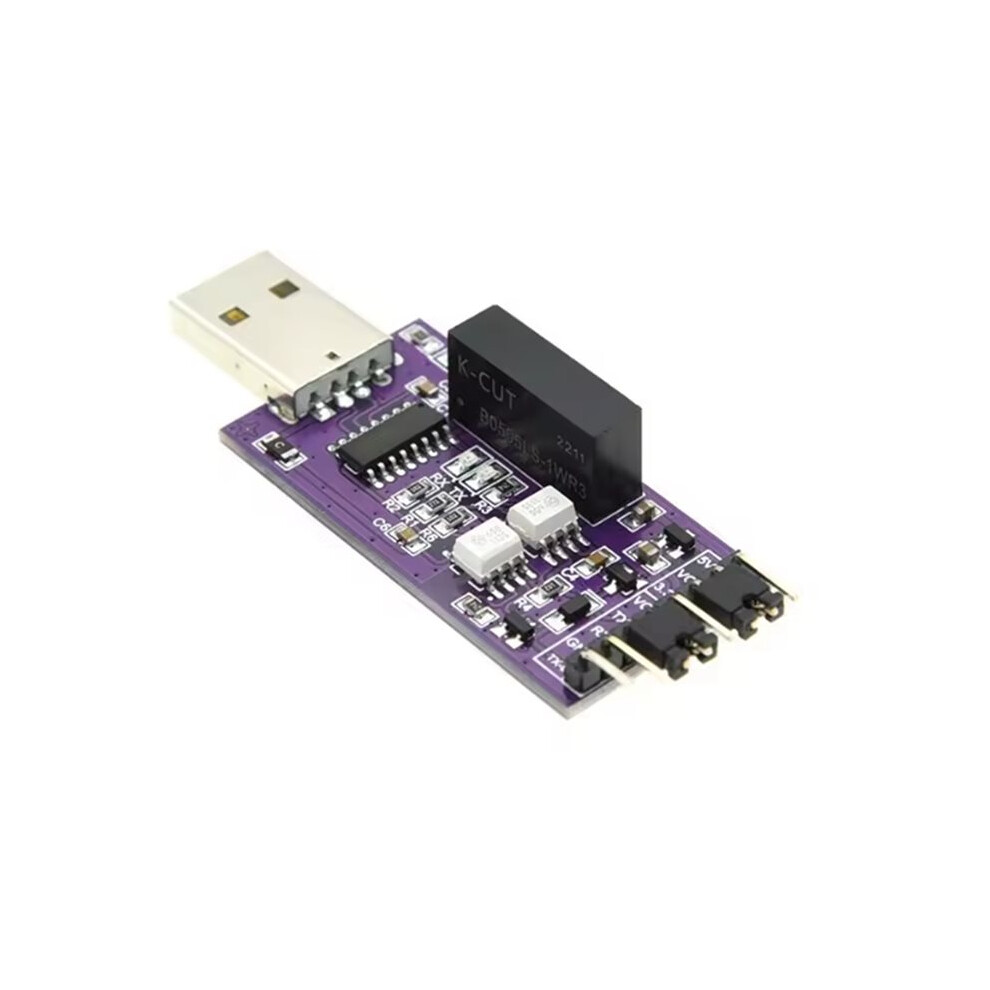

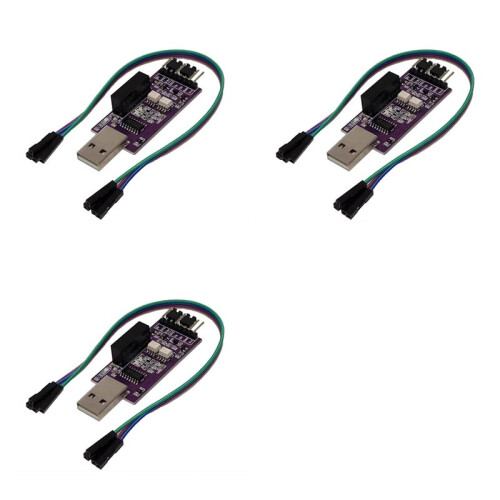

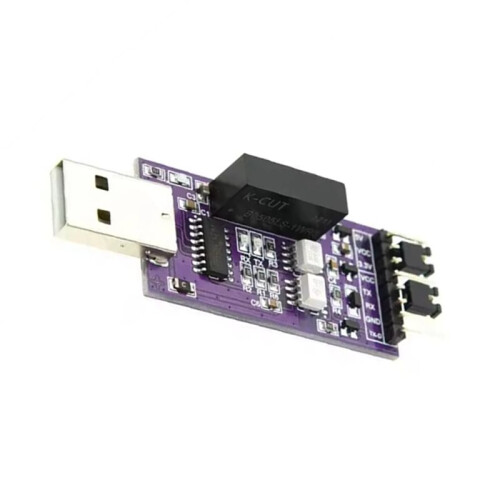

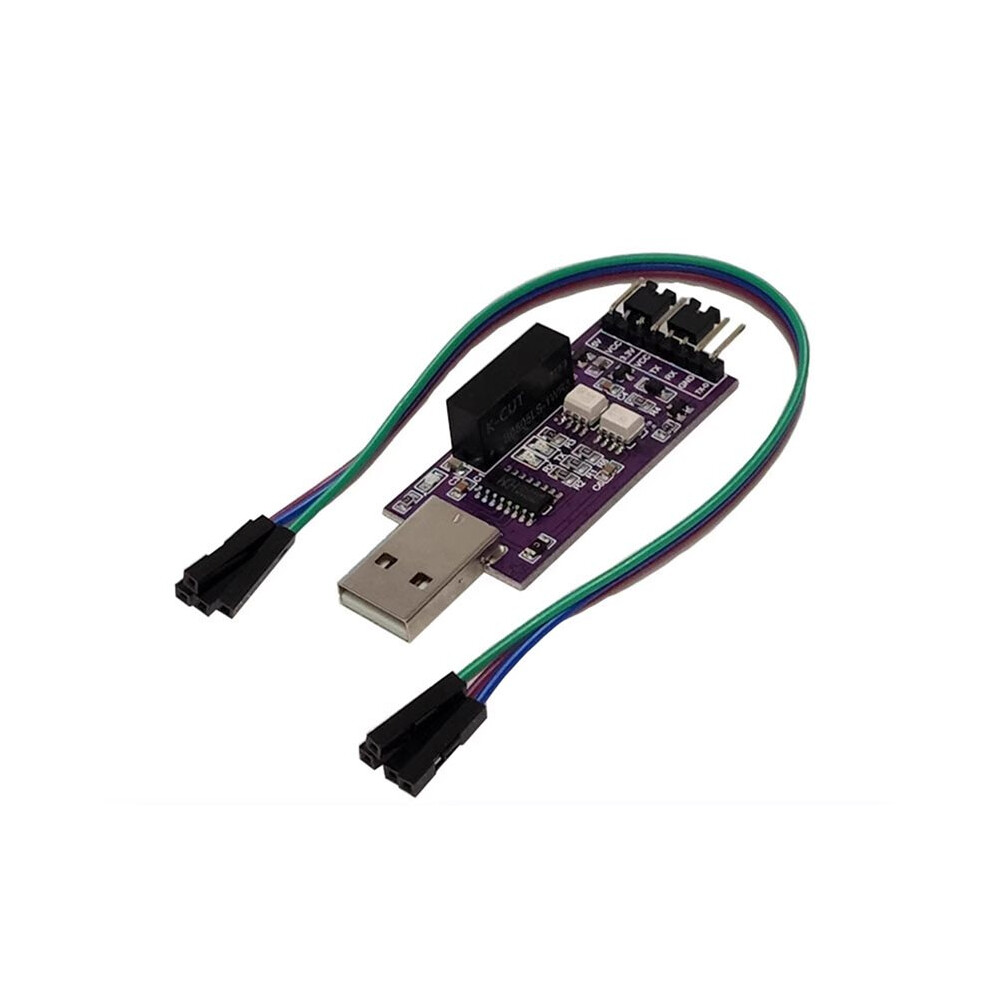

3X Módulo USB com Isolamento Óptico para Porta Serial TTL com Isolamento Optoeletrônico CH340

Descrição de 3X Módulo USB com Isolamento Óptico para Porta Serial TTL com Isolamento Optoeletrônico CH340

Controlador CH340, compatível com sistemas operacionais Windows/Linux/ de 32/64 bits, programa serial nativo sem necessidade de modificações. Optoacoplador importado de alta velocidade com boa forma de onda e velocidade máxima de 921600 bps (8 vezes 115200).
Isolamento elétrico completo (incluindo alimentação e GND), tensão de suporte de 1500 V, garantindo totalmente a segurança do computador e pessoal.
Não há conexão elétrica entre as portas USB e serial, garantindo que o computador não seja danificado por curtos-circuitos externos, impactos, etc., e não trave devido a pulsos fortes ou interferências. A instalação de slots na placa de circuito impresso (PCB) e o espaçamento do isolamento de 3 mm ou mais garantem distância suficiente para evitar fugas.
Aviso: Este módulo pode suportar a comutação simultânea de pinos de sinal e alimentação para 5 V/3,3 V (usando VCC para fonte de alimentação externa, com os mesmos níveis de sinal e VCC), bem como diferentes níveis de sinal e alimentação (usando pinos de 5 V ou 3,3 V para fonte de alimentação externa).
Observação: devido aos diferentes lotes de produção, a cor do fio é aleatória e a designação não é aceita, o que não afetará o uso. Cor:Roxo. Material:PCB

Função do pino:
Os pinos que devem ser conectados para comunicação normal:
Pino seleção nível:usado para selecionar o nível do pino VCC sinal e potência,deve ser conectado a um 5 V ou 3,3 V.
TX:Pino transmissão dados serial(referindo-se à saída dados do próprio módulo ,correspondente à recepção dados RX do dispositivo externo).
RX:Pino recebimento dados seriais(referindo-se à entrada dados do próprio módulo ,correspondente à transmissão dados TX do dispositivo externo)
GND:Aterramento energia(o GND deve ser conectado e não deve ser conectado incorretamente,caso contrário,pode danificar o dispositivo ou o módul
