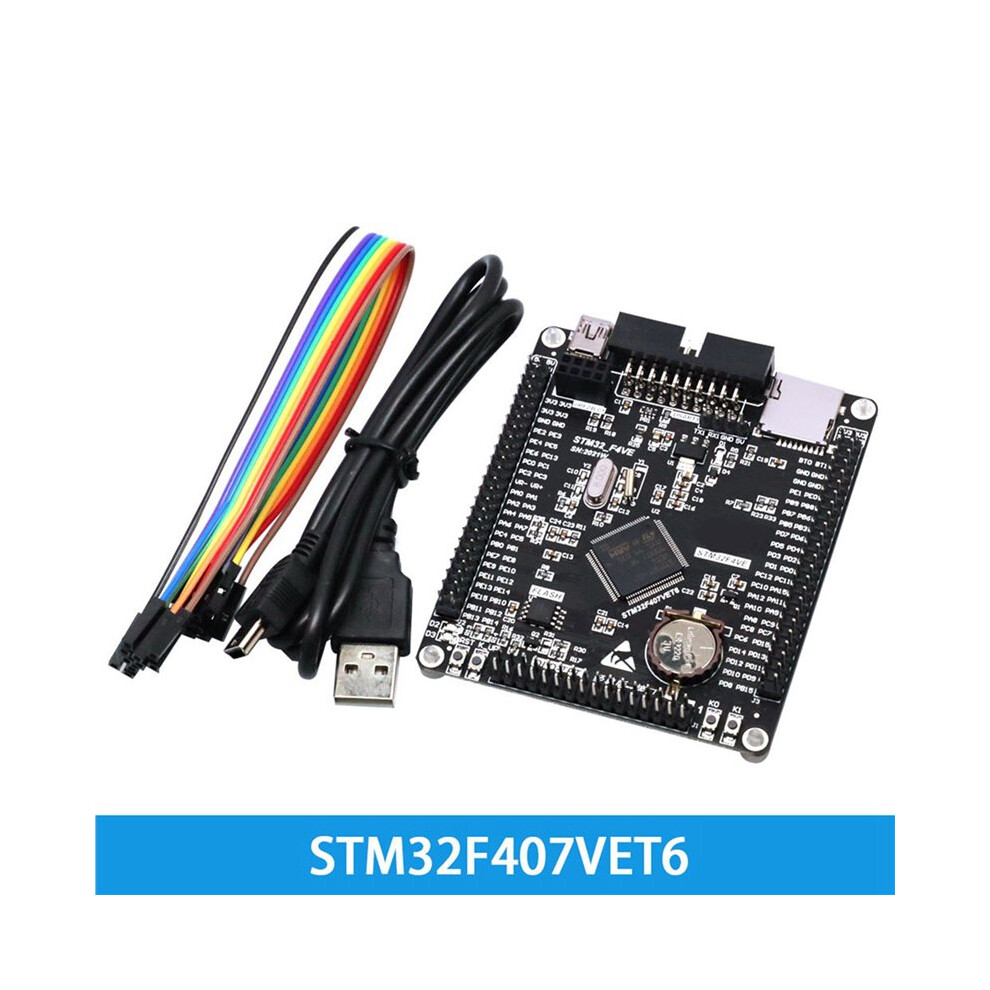

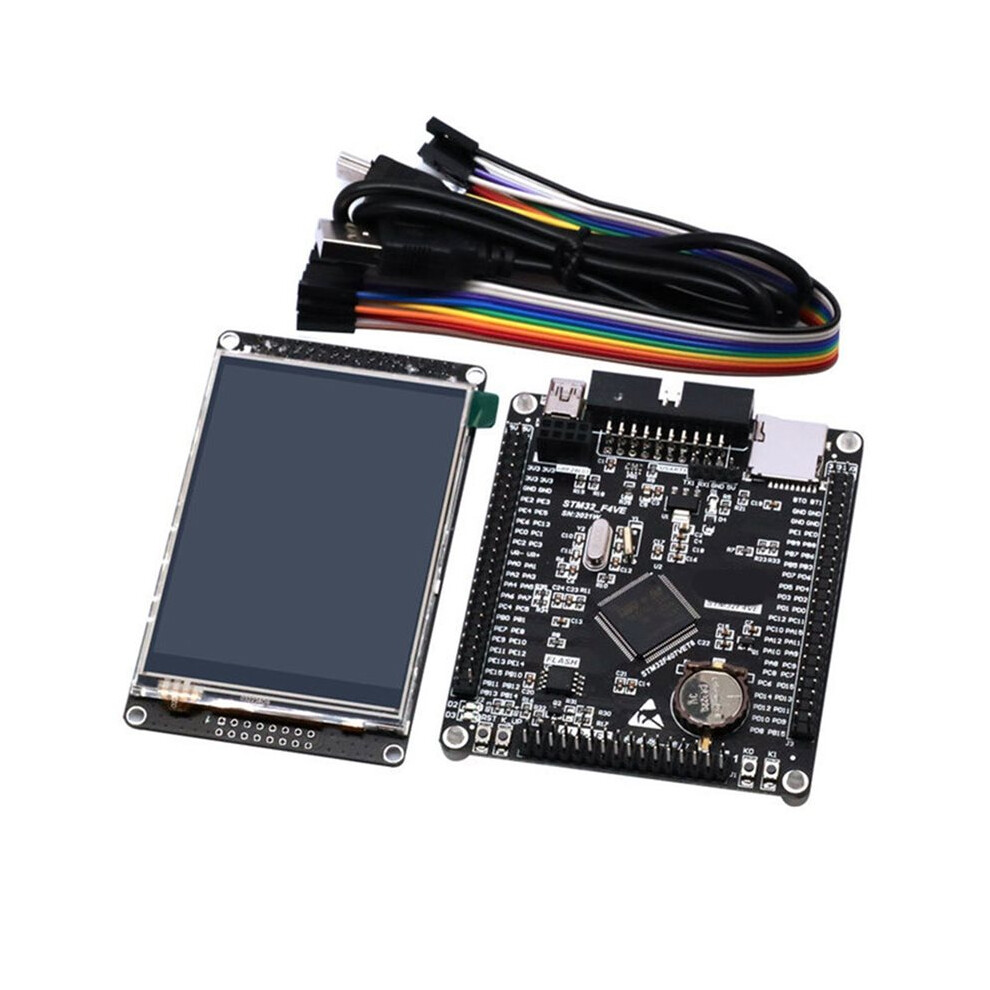

3X Placa de Desenvolvimento STM32F407VET6 Cortex-M4 STM32 Placa de Aprendizagem de Sistema Mínimo Placa ARM Core + Tela LCD TFT de 3,2 Polegadas

Descrição de 3X Placa de Desenvolvimento STM32F407VET6 Cortex-M4 STM32 Placa de Aprendizagem de Sistema Mínimo Placa ARM Core + Tela LCD TFT de 3,2 Polegadas

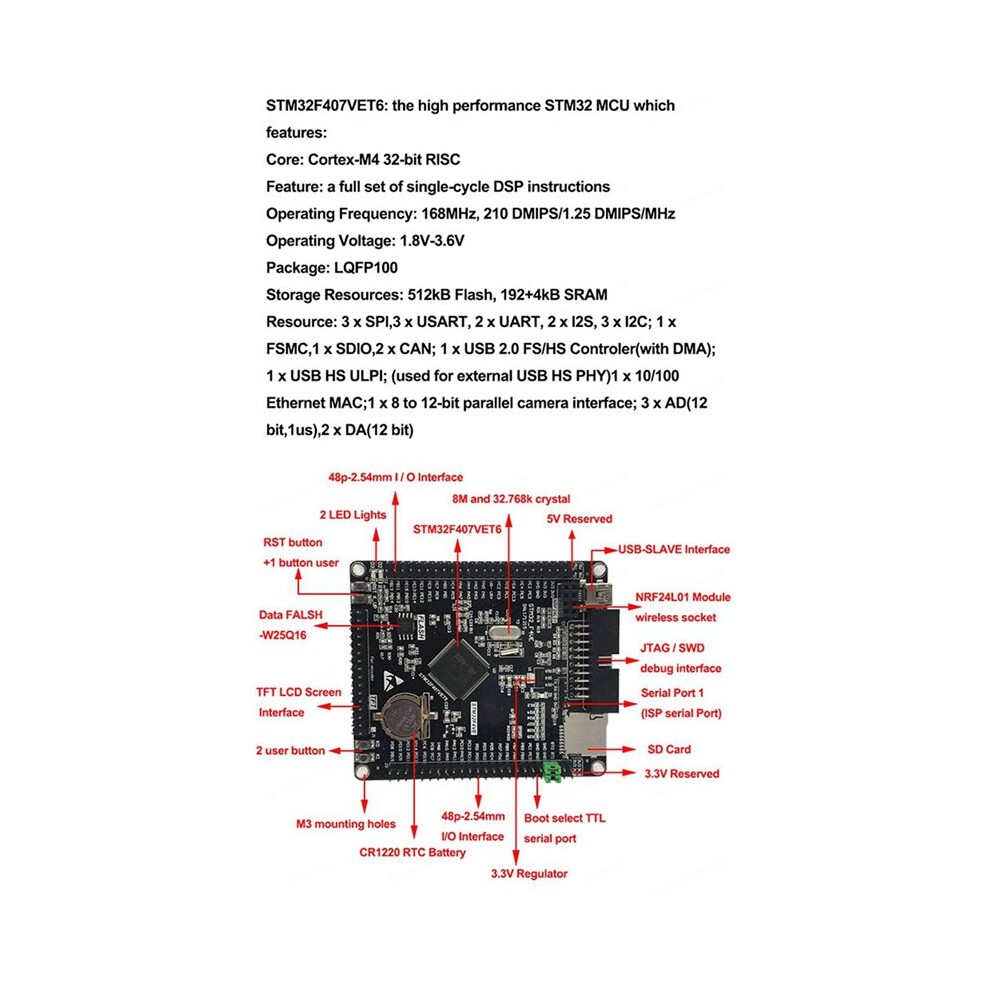

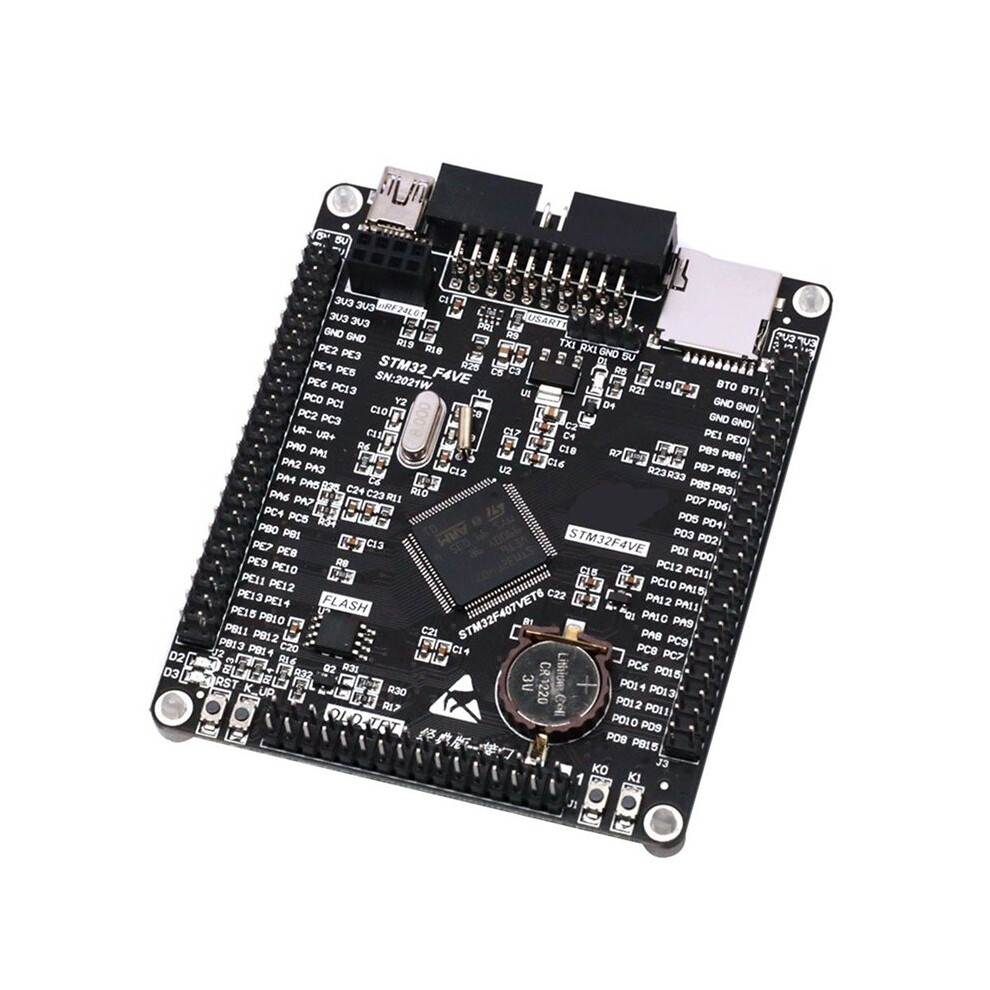

A bordo: slot para cartão . Bateria RTC: CR1220. Comunicação sem fio: Interface NRF2401. Armazenamento de dados: W25Q16. Suporte à interface FMSC LCD. Teclas multiusuário. Todos os cabos CPU-10. Pino de espaçamento de múltiplos inteiros de 2,54 mm. STM32F407VET6: o MCU STM32 de alto desempenho que. Núcleo: Cortex-M4 RISC de 32 bits. Recurso: um conjunto completo de instruções DSP de ciclo único.
Frequência operacional: 168 MHz, 210 DMIPS/1,25 DMIPS/MHz. Tensão operacional: 1,8 V-3,6 V. Pacote: LQFP100. Recursos de armazenamento: Flash de 512 kB, de 192+4 kB. Recurso: 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C; 1 x FSMC, 1 x SDIO, 2 x CAN; 1 x Controlador USB 2.0 FS/HS (com DMA); 1 x USB HS ULPI; (usado para USB HS PHY externo) 1 x Ethernet 10/100; 1 x interface de câmera paralela de 8 a 12 bits; 3 x AD (12 bits, 1us), 2 x DA (12 bits)

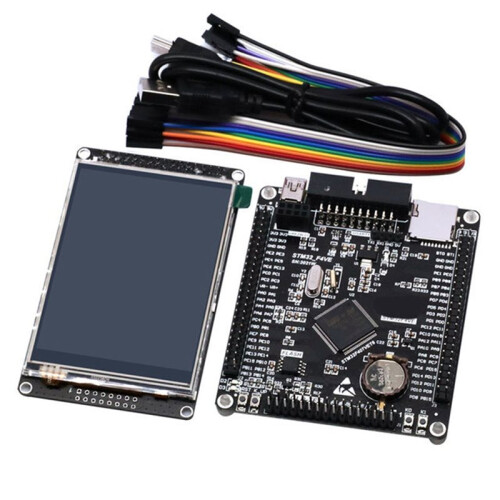

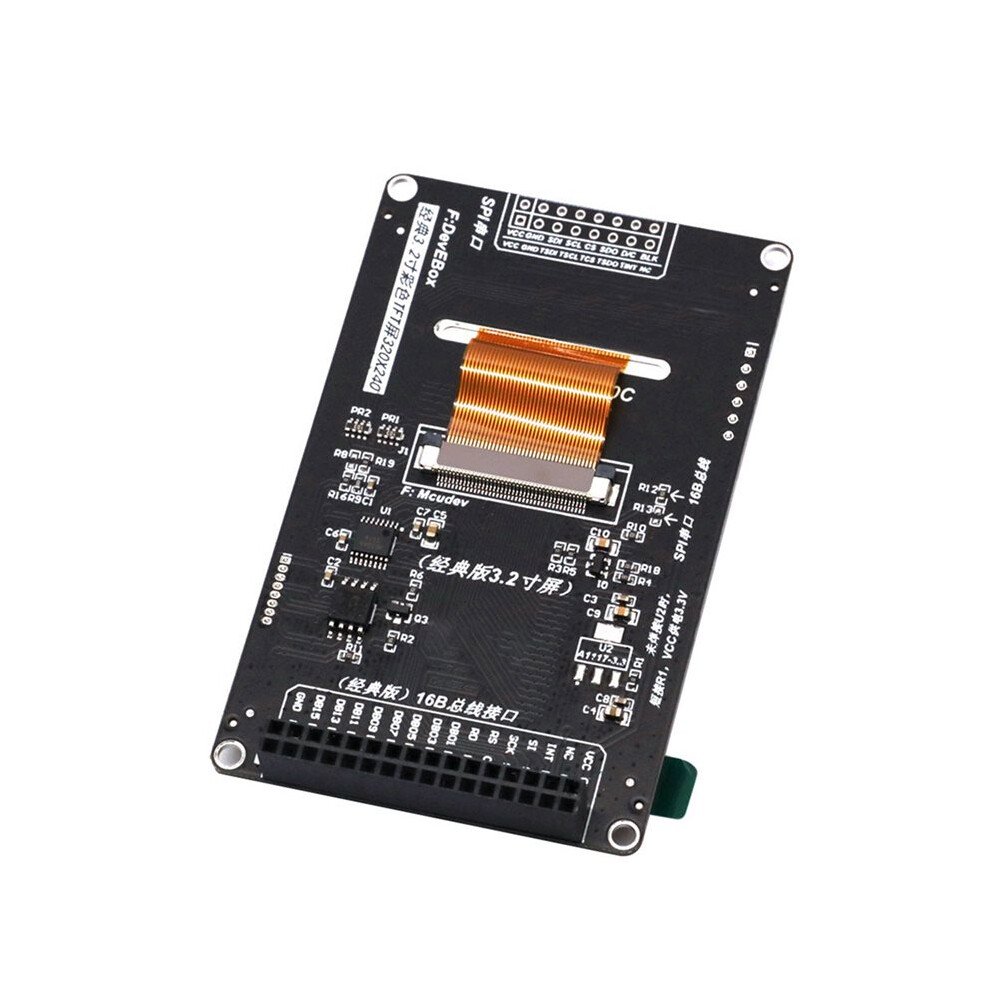

Tipo de tela: TFT 3.2. Driver IC: ILI9341. Temperatura de operação: -20-70. Temperatura de armazenamento: -30-80. Tolerância geral: plusmn0.2. Resolução da tela: [240xRGB](H) x 320(V)
Saída: 720 saídas de fonte, 320 saídas de gate. Saída de eletrodo comum (VCOM). Driver LCD a-TFT com display completo no chip RAM: 172.800 bytes.

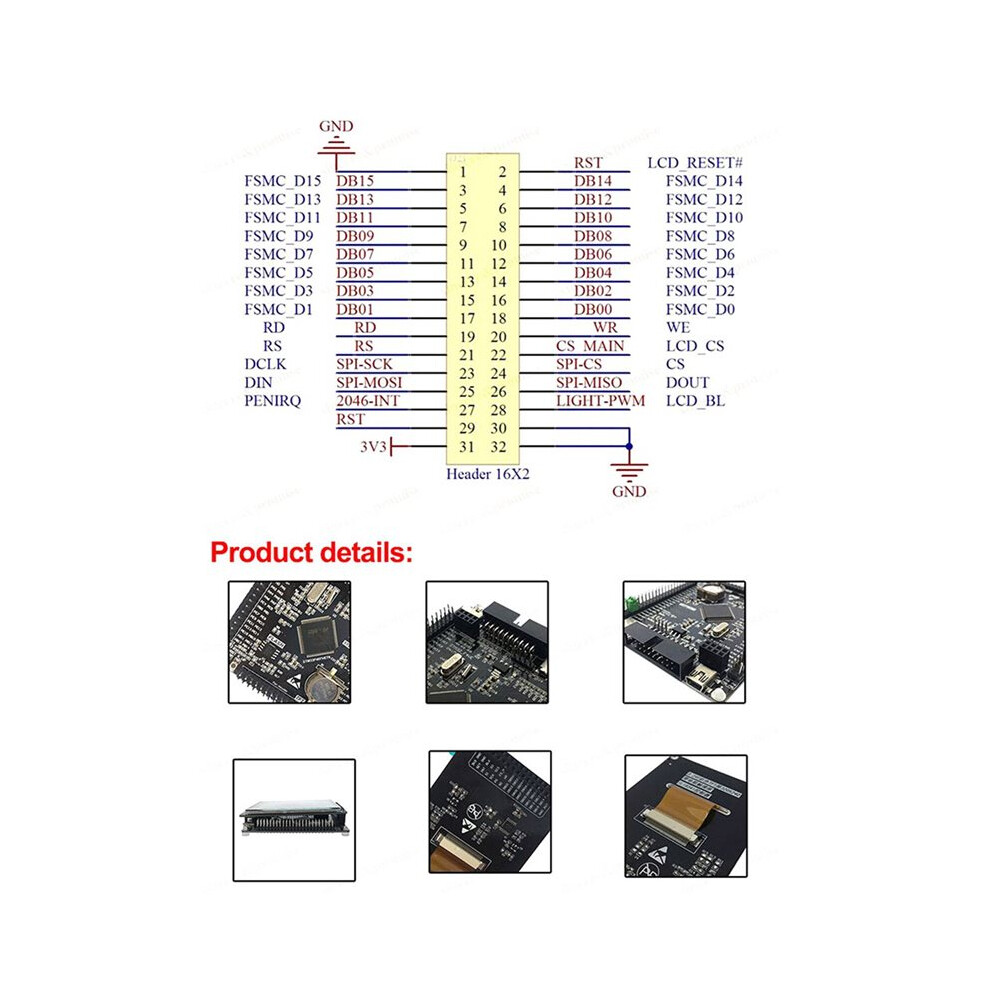

Devido aos diferentes lotes de produtos, a aparência pode variar, o que não afeta o uso. Interface do sistema: Interface de 8 bits, 9 bits, 16 bits, 18 bits com MCU série 8080-I/8080-1I. Interface RGB de 6 bits, 16 bits e 18 bits com controlador gráfico. Interface serial de 3/4 linhas

Modo de exibição:
Modo de cor total (modo desligado): 262K cores (modo de profundidade de cor selecionável por software)
Modo de redução de cor (modo inativo LIGADO): 8 cores
Modo de economia de energia:
Modo de espera
Funções no chip:
Gerador e ajuste VCOM
Gerador de tempo
Oscilador
Conversor / Inversão de linha/quadro
1 curva gam
