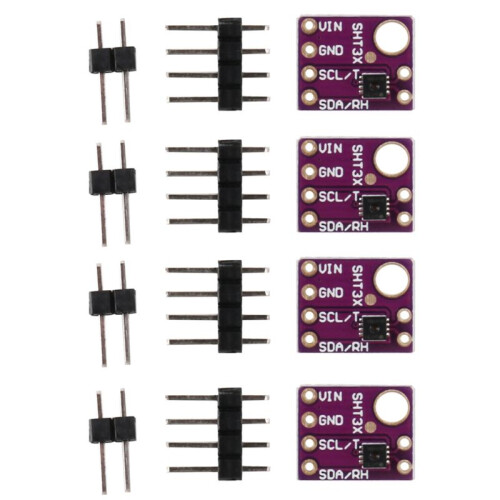

4X SHT31 SHT31-D Sensor de Temperatura e Umidade Módulo Meteorológico para para

Descrição de 4X SHT31 SHT31-D Sensor de Temperatura e Umidade Módulo Meteorológico para para

Os sensores de temperatura/umidade são alguns dos melhores e mais precisos dispositivos que você pode obter. E, finalmente, temos alguns que possuem uma verdadeira interface I2C para facilitar a leitura. O sensor SHT31-D tem uma excelente precisão de +/-2% umidade relativa e +/-0,3 Celsius para a maioria dos usos.
Material: plástico
cor roxa

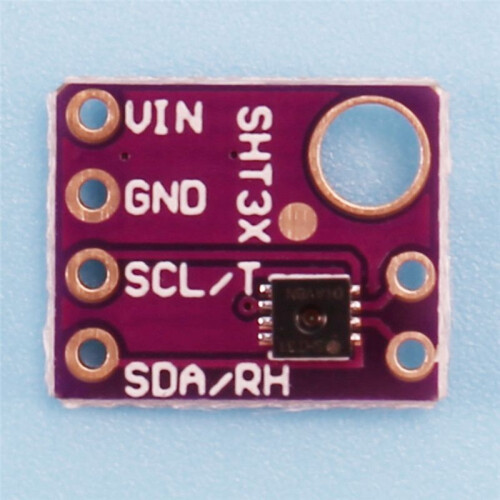

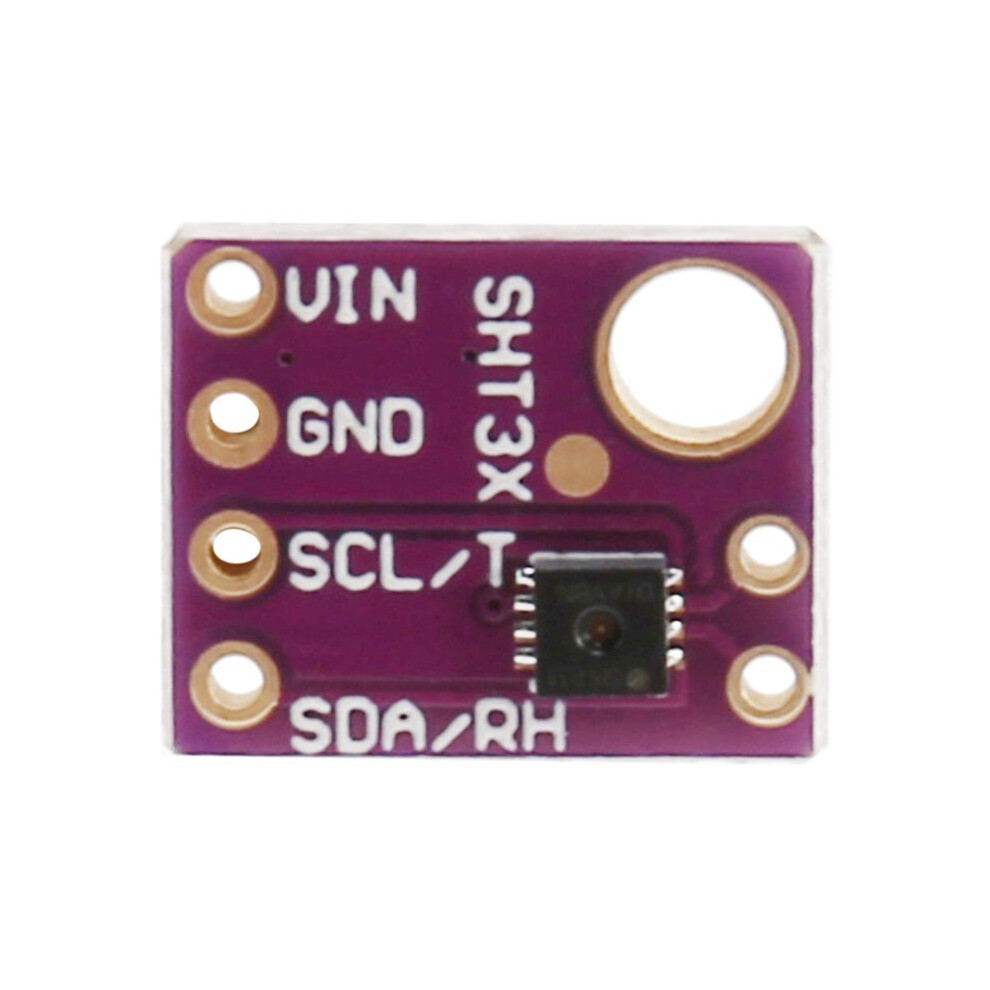

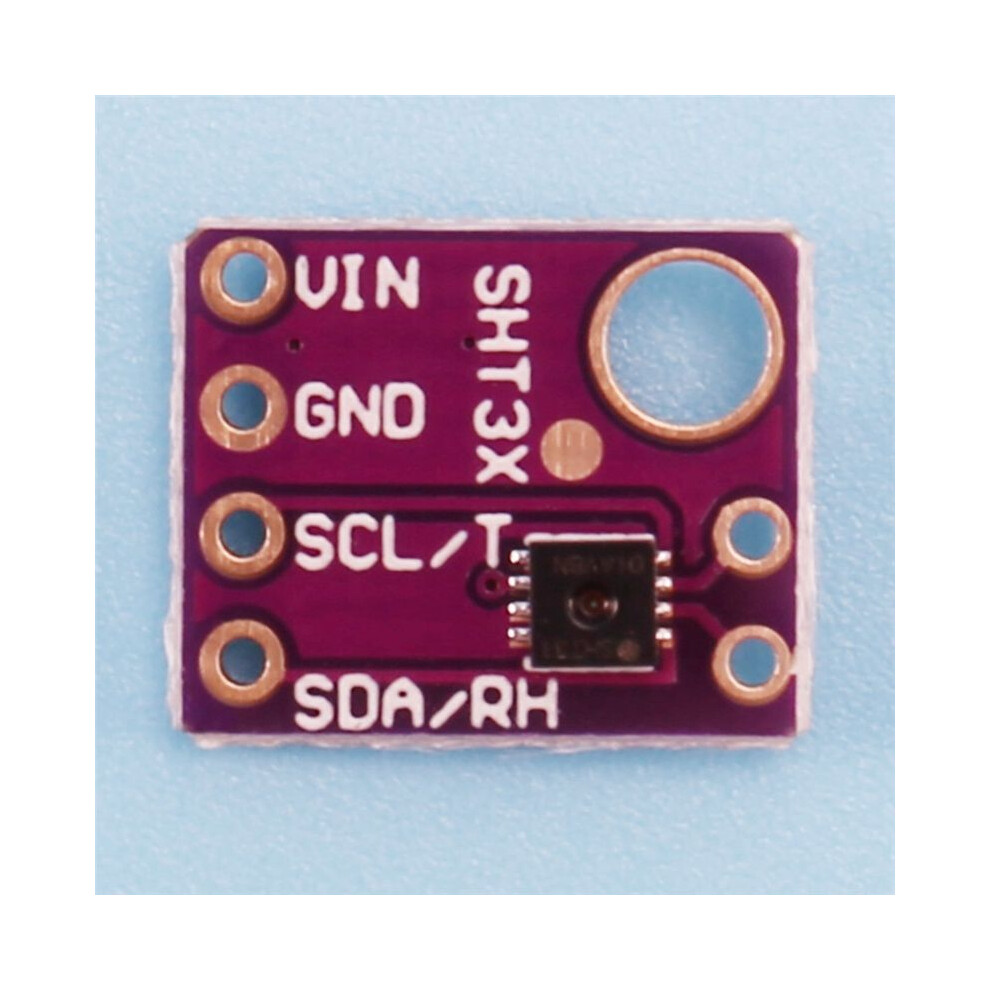

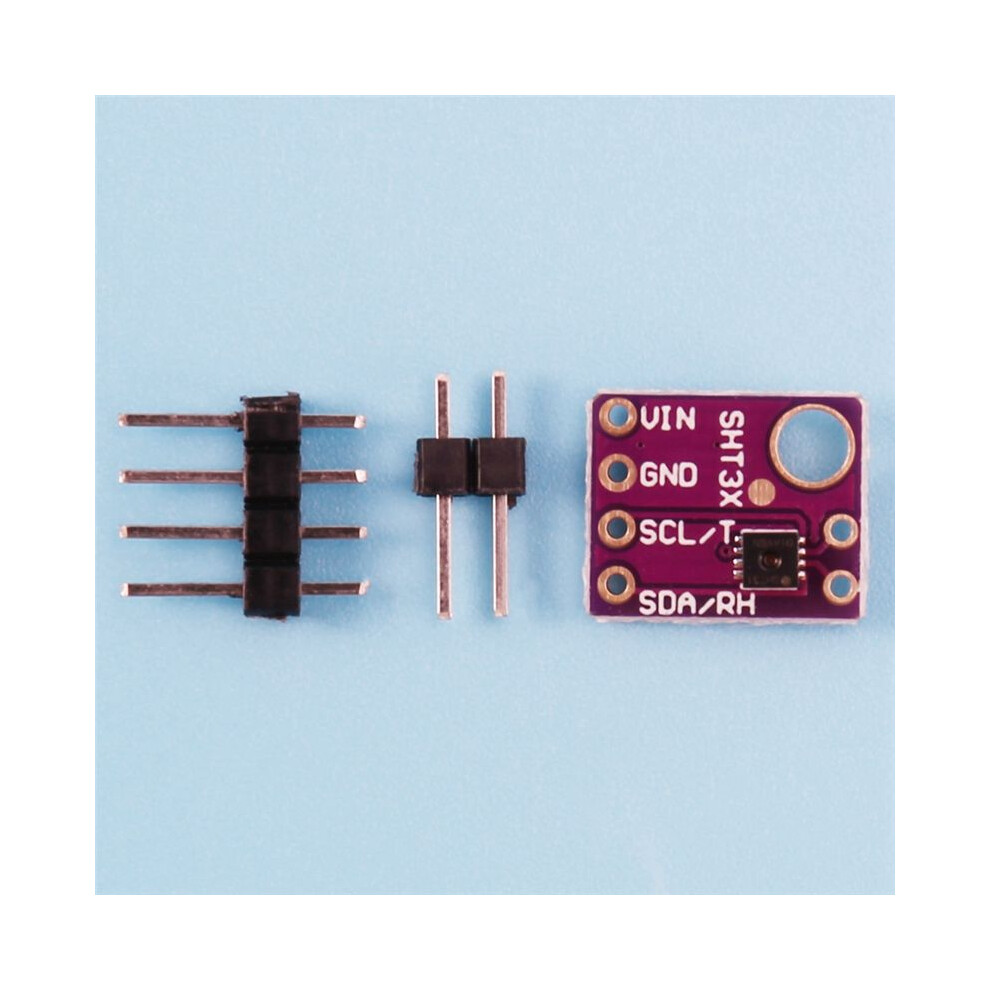

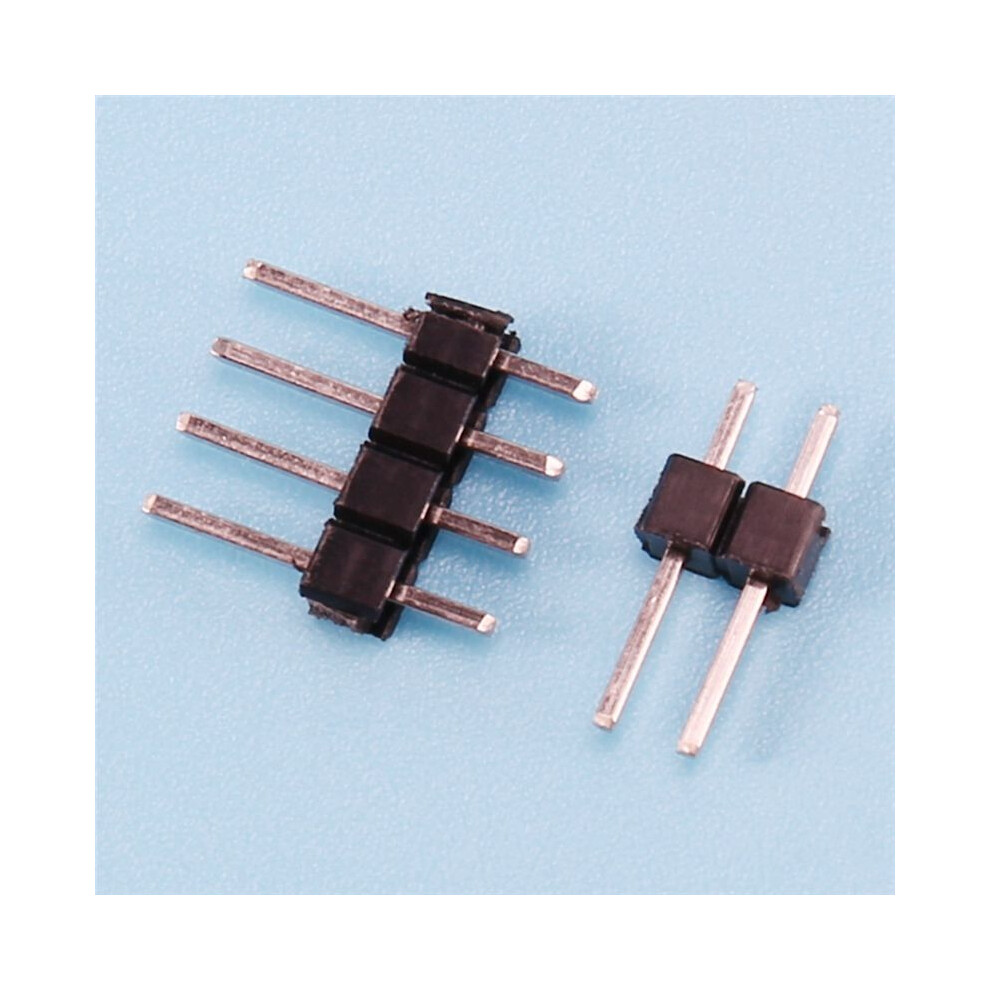

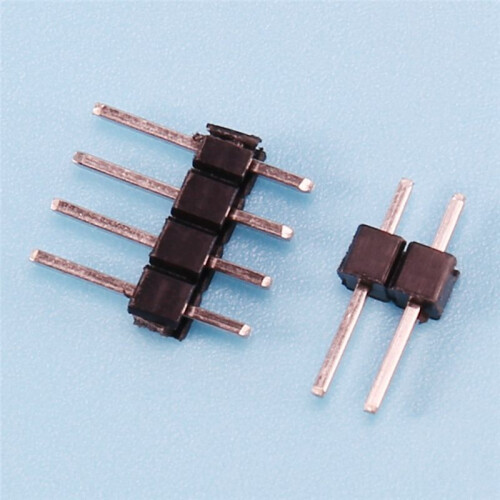

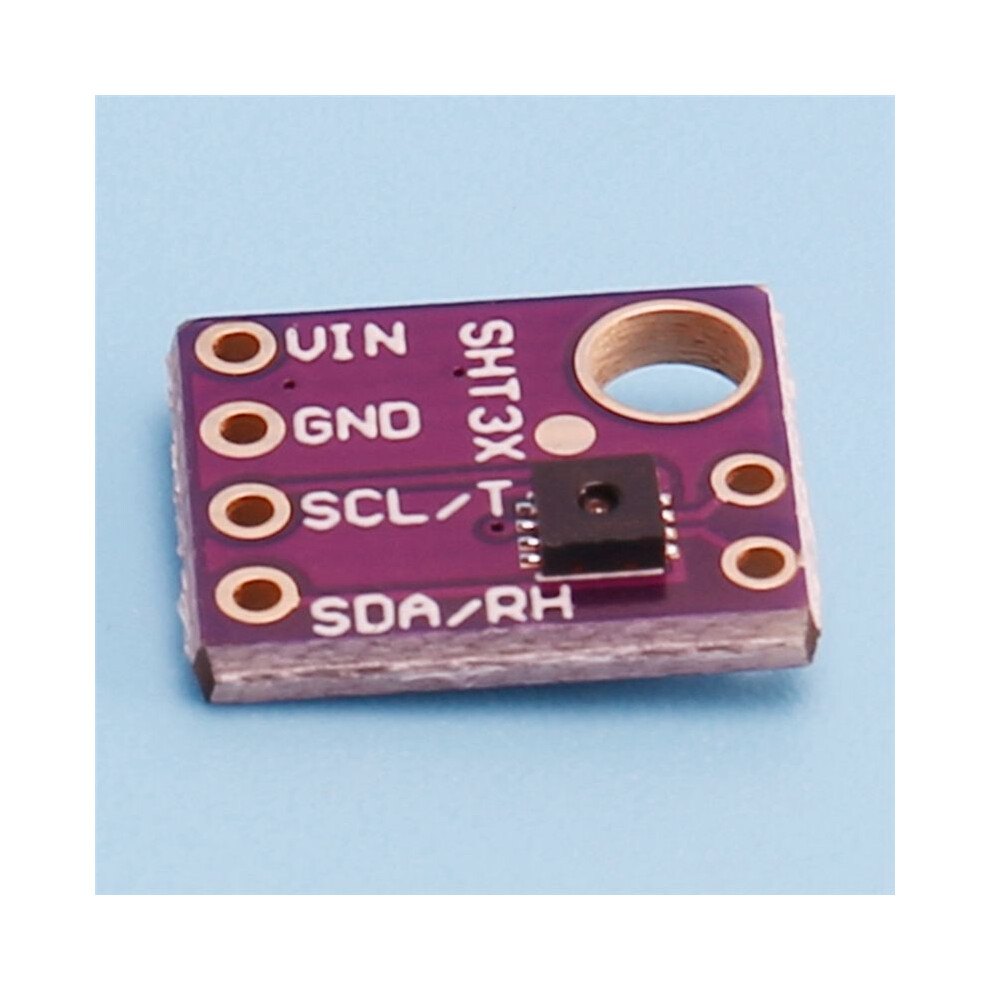

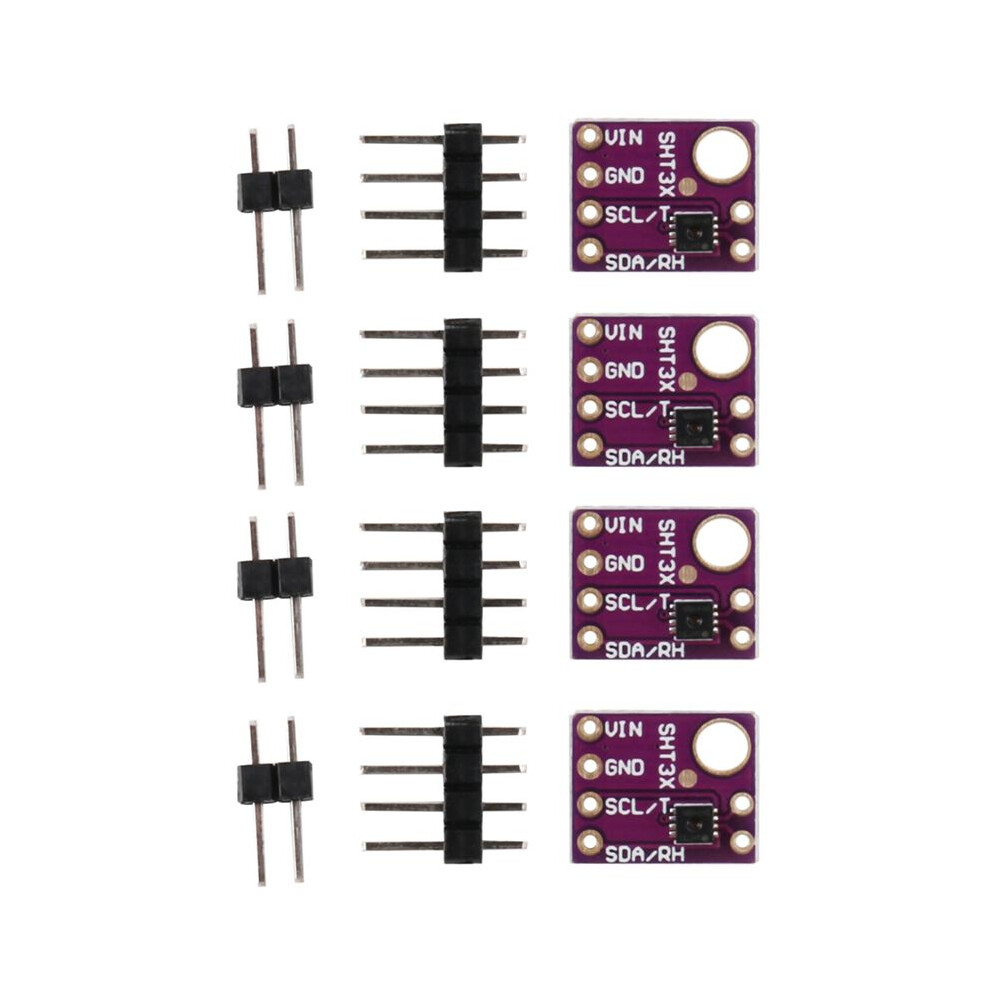

Um chip tão adorável - então criamos uma placa de fuga com o SHT31-D e alguns circuitos de suporte, como resistores de pullup e capacitores. Cada pedido vem com um breakout PCB totalmente montado e testado e um pequeno pedaço de cabeçalho. Você precisará soldar o cabeçalho no PCB, mas é bastante fácil e leva apenas alguns minutos, mesmo para um iniciante.

Pinos de alimentação:
Vin - este é o pino de alimentação. O chip pode usar 2,5-5VDC para energia. Para alimentar a placa, dê-lhe a mesma potência que o nível lógico do seu microcontrolador - ex. para um micro-5V como o para , use 5V. Para um controlador de 3,3V como um Raspbery Pi, conecte a 3,3V
GND - terra comum para energia e lógica
I2C Pinos lógicos:
SCL - pino de relógio I2C, conecte ao seu relógio I2C de microcontroladores linha. Este pino tem um resistor de pullup de 10K para o pino de dados Vin
SDA - I2C, conecte à linha de dados I2C do seu microcontrolador. Este pino tem um resistor de pullup de 10K para Vin
Outros pinos:

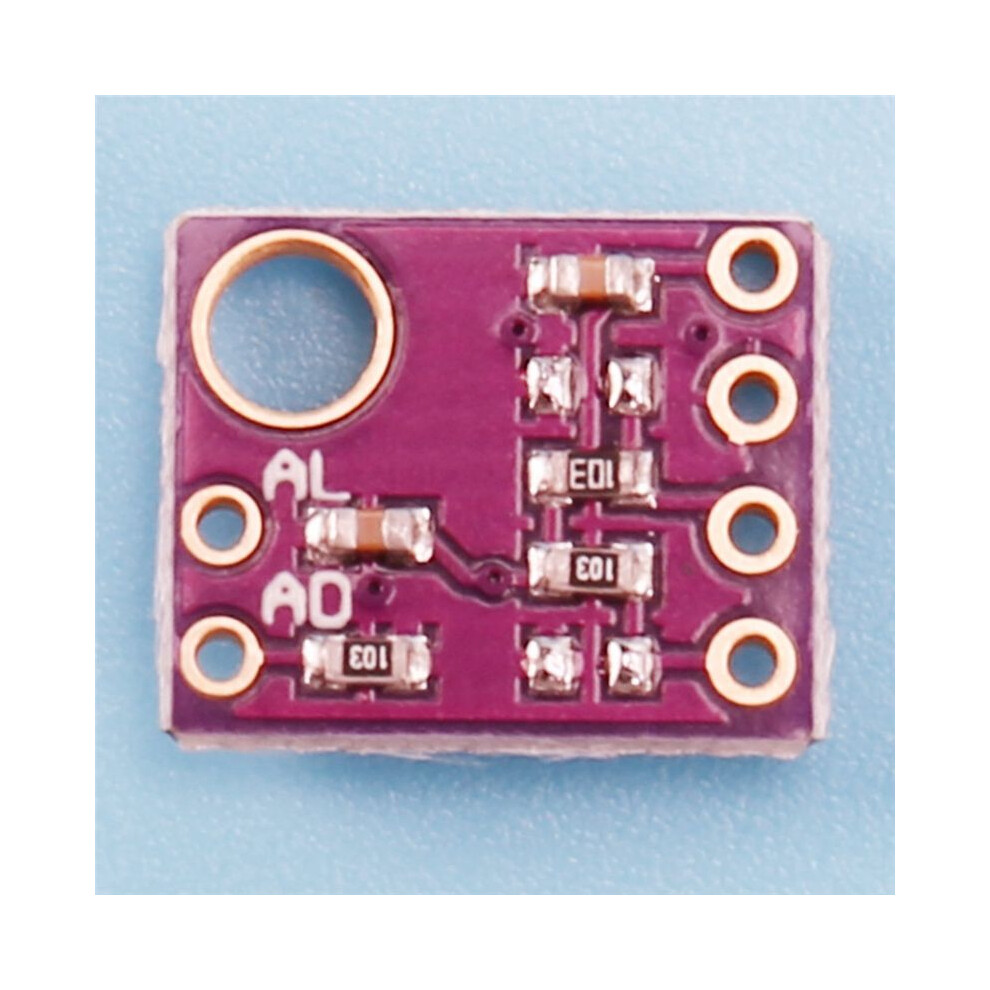

ADR - Este é o pino de seleção de endereço I2C. Este pino tem um resistor pull down de 10K para tornar o endereço I2C padrão 0x44. Você pode ligar este pino ao Vin para fazer o endereço 0x45
RST - Hardware reset pint. Tem um pullup de 10K para tornar o chip ativo por padrão. Conecte ao terra para fazer um reset de hardware!
ALR - Saída de alerta/interrupção. Você pode configurar o sensor para alertá-lo quando um evento ocorrer. Verifique a folha de dados para saber como config
