Clipe de Teste SOP8 SOIC8 para EEPROM 25CXX / 24CXX com CH341A 24 25 Series EEPROM Flash Bios USB Programmer

Descrição de Clipe de Teste SOP8 SOIC8 para EEPROM 25CXX / 24CXX com CH341A 24 25 Series EEPROM Flash Bios USB Programmer

O clipe SOP8 permite a programação em circuito da EEPROM sem desmontar o chip, tornando a atualização do BIOS mais simples e eficiente.
O principal objetivo do programador CH341A é fazer backup, apagar, programar, calibrar e outras ações em vários softwares.
O tamanho do chip de suporte do clipe SOP8: Passo 1,27 MM, corpo amplo SOP8 de gama completa e corpo estreito.
O programador CH341A suporta a maioria dos chips EEPROM BIOS SOP8 SOP16 da série 24/25 do mercado (Dicas: Você pode os modelos de chips suportados em nosso site antes de fazer seu pedido). Observação: Devido às características do chip CH341A, o ESMT SST chip classe 25 só pode ser lido e não pode ser escrito.

Este clipe SOP8 é uma ótima solução para queimar o chip sem desmontá-lo, economizando tempo de solda e tornando o flash BIOS mais simples e eficiente. , mas alguns chips são afetados por circuitos periféricos e não podem ser operados assim.Verifique a localização do chip na placa-mãe antes de comprar!
2.O clipe de teste pode ser usado basicamente com muitos programadores de alta potência. uma função protegida é encontrada, o clipe não pode ser lido na tensão normal. Você precisa adicionar uma tensão de 3,3V.
Como usar:Segure o chip primeiro e adicione uma tensão de 3,3V ao pino correspondente ao 8º pino do chip.Geralmente, a fonte de alimentação de 3,3V tem dois fios, o VCC é conectado ao clipe e o outro fio é aterrado.
3.Não pressione com força ao prender, primeiro abra o clipe e prenda-o dos lados esquerdo e direito do chip.
Ao desmontar, por favor, não puxe-o diretamente ly.Primeiro separe os clipes para a esquerda e para a direita, depois retire-os para que não quebrem a ponta do clipe.
cor:Verde+preto
Material:ABS

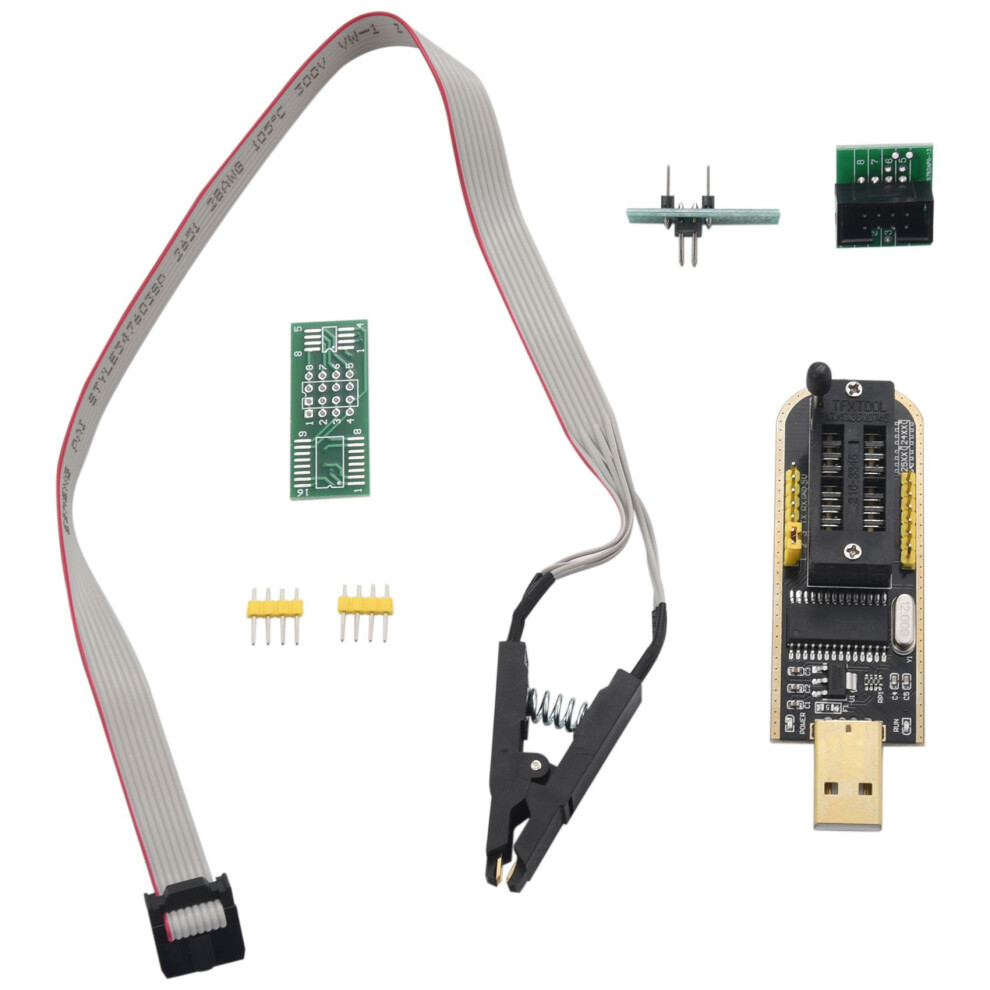

Conteúdo do pacote:
1 x programador USB CH341A
1 x clipe de teste SOP8 SOIC8
1 x conversor de 8 pin
