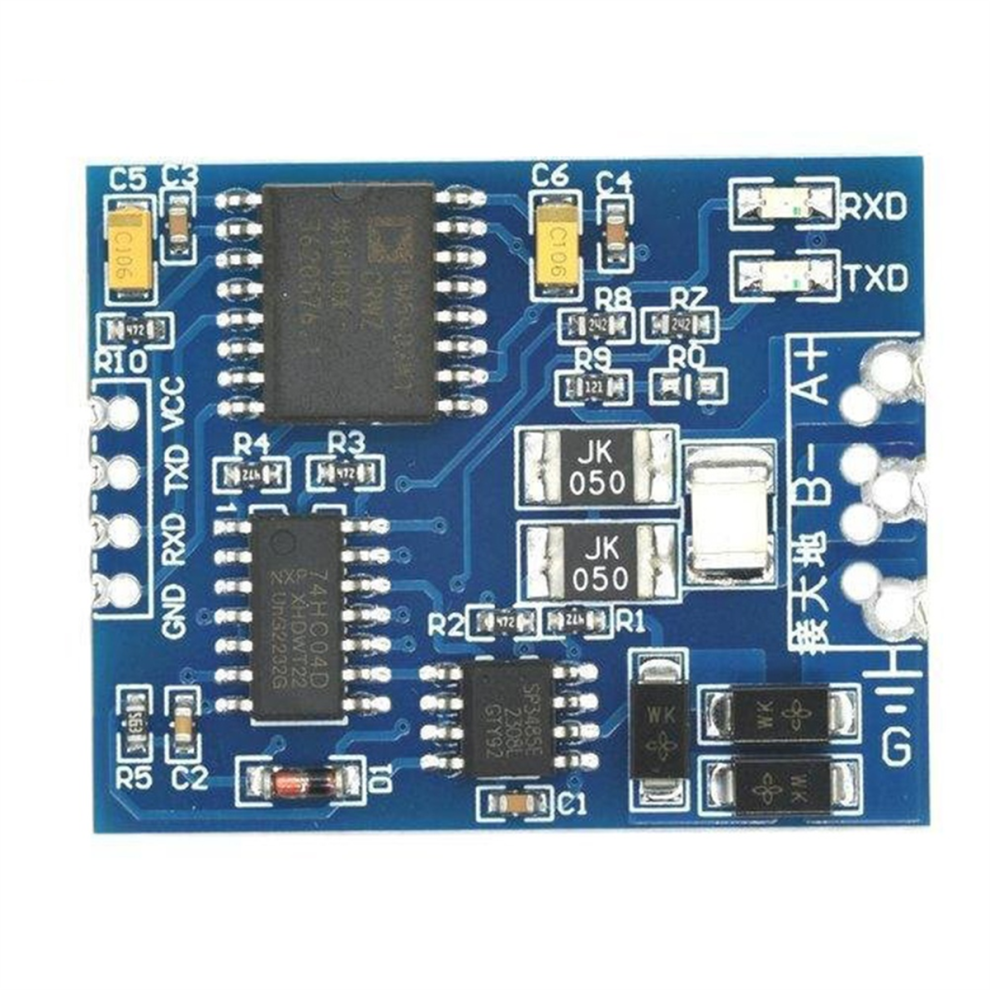

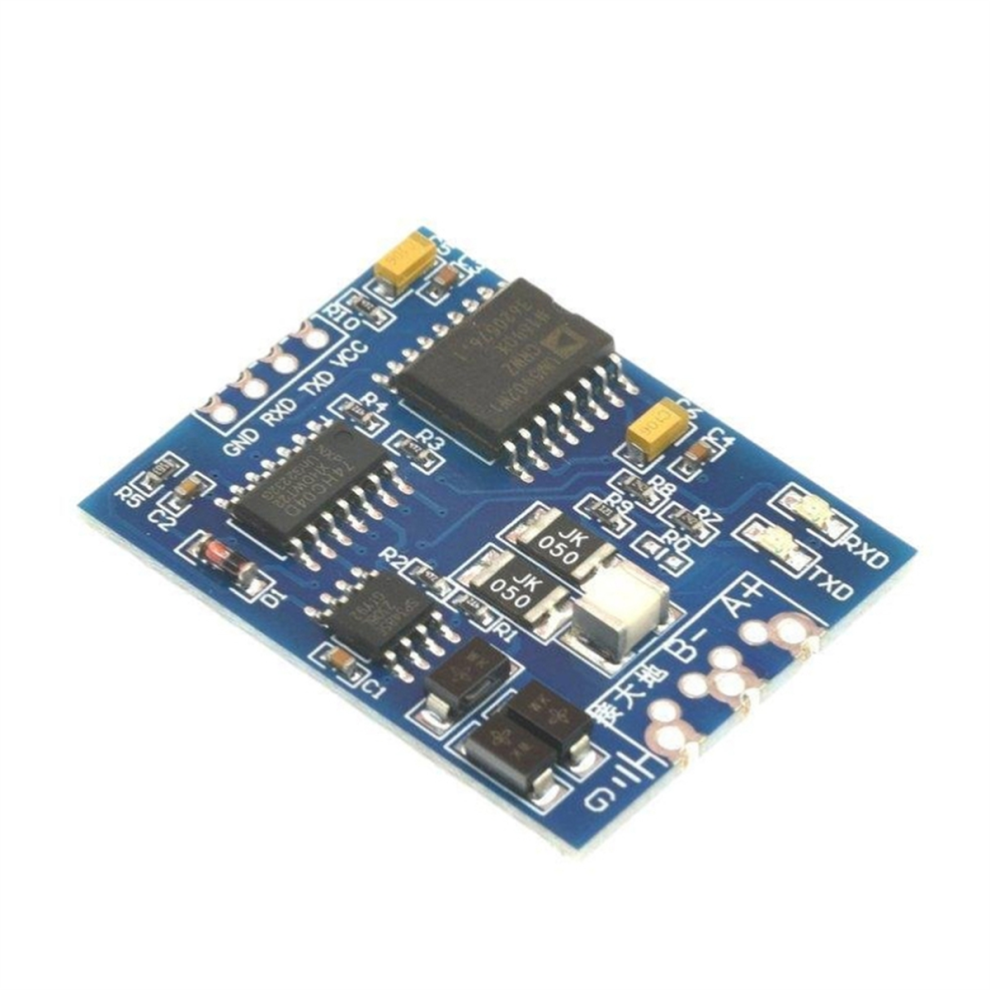

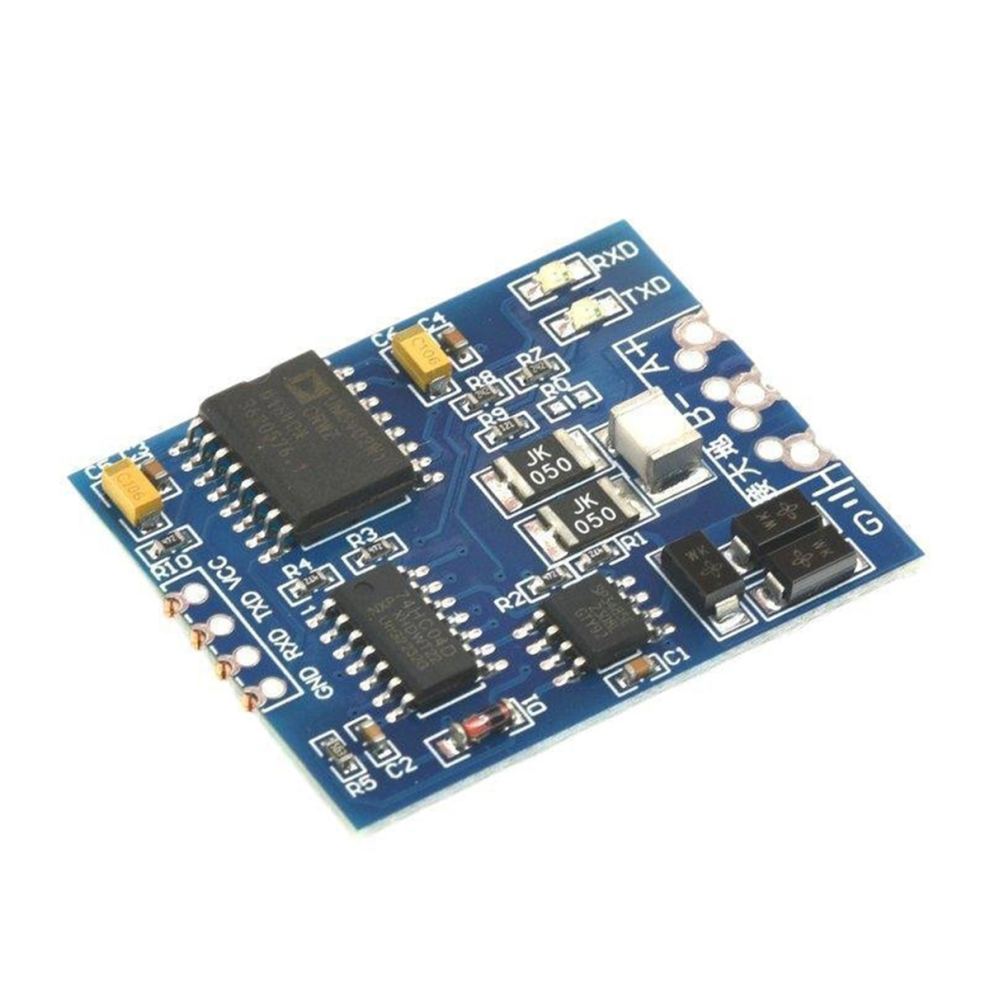

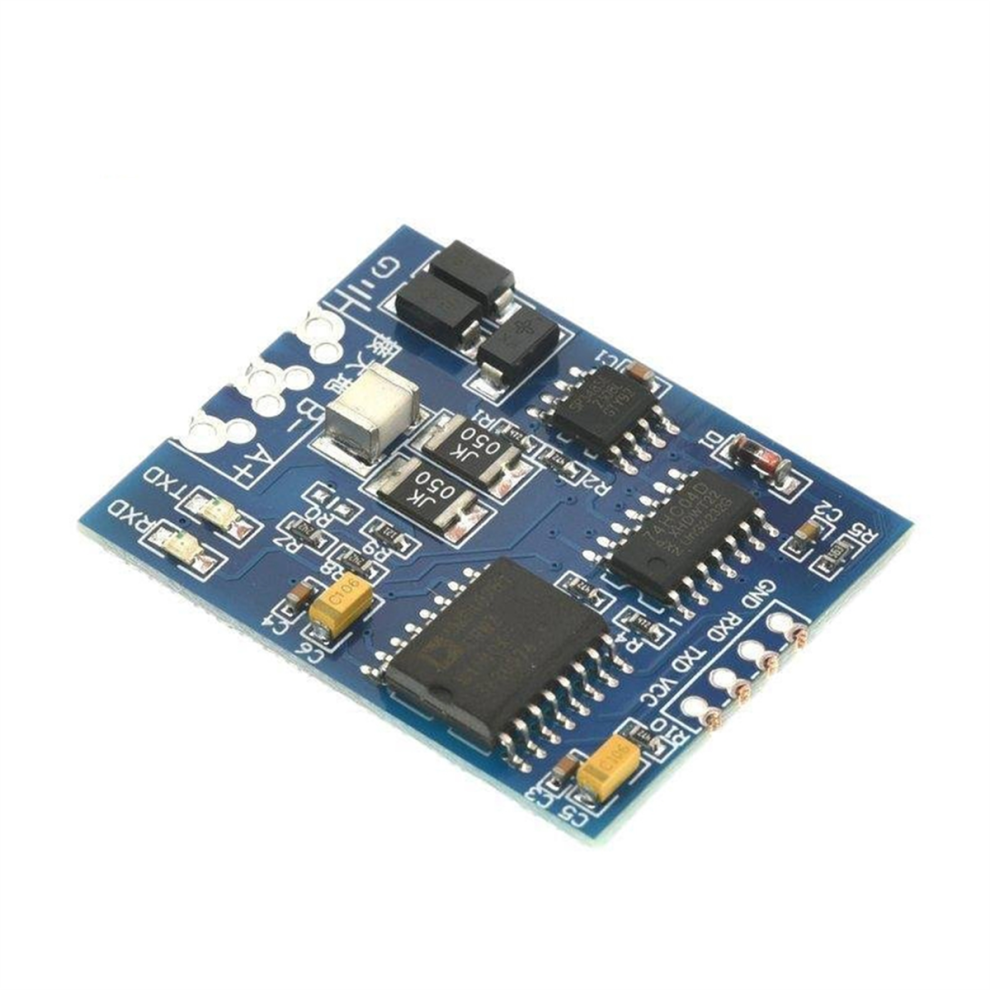

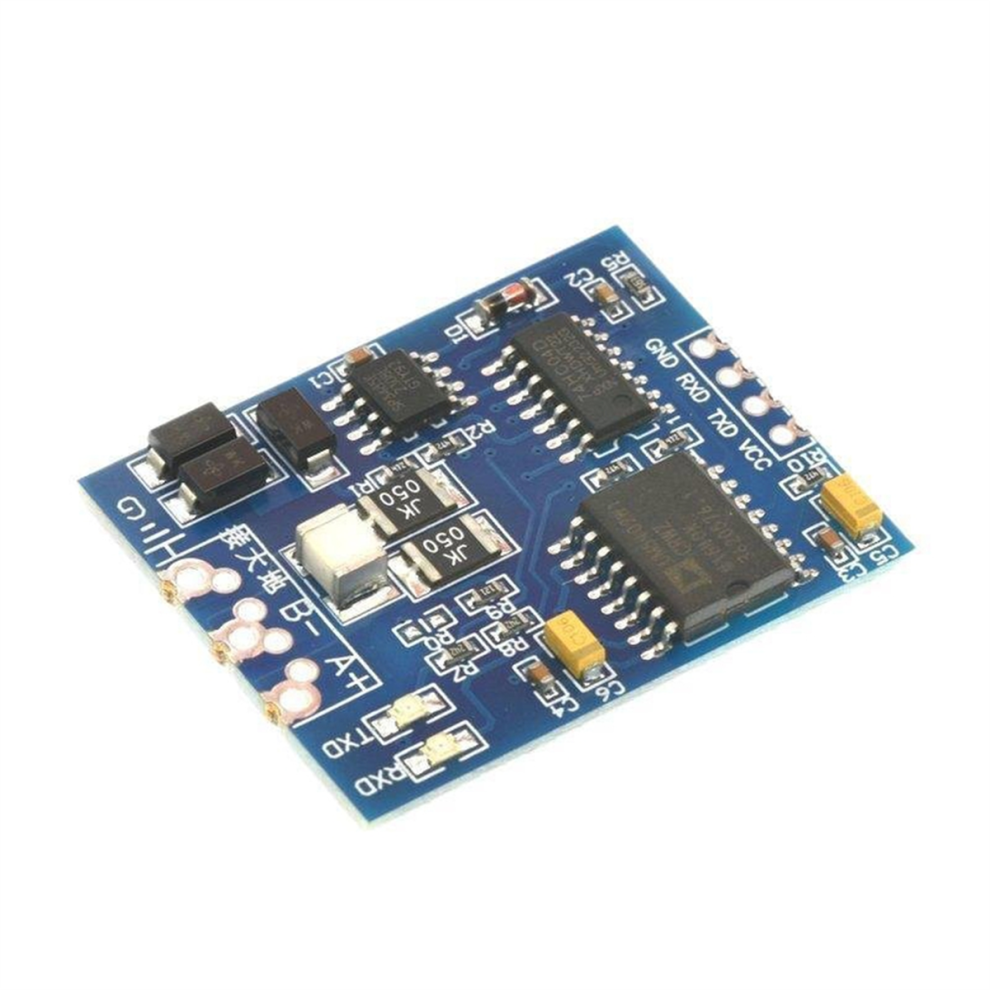

Módulo conversor de interface isolada UART TTL 3,3 V 5 V para RS485

Descrição de Módulo conversor de interface isolada UART TTL 3,3 V 5 V para RS485

Descrição do módulo: Este produto através de um chip de isolamento de alta qualidade para alcançar TTL, RS485 em ambos os lados da potência e isolamento perfeito do sinal, capacidade anti-interferência. A fonte de alimentação é uma ampla entrada de tensão (3,0 V-5,5 V), que permite compatibilidade perfeita entre o sistema de 3,3 V e o sistema de 5,0 V. Sinais de comunicação de 3,3 V ou 5,0 V podem ser combinados.
Este módulo de transmissão transparente realizou sinal TTL e sinal RS485 transferência mútua, mas devemos saber 485 Este modo de comunicação pode realizar comunicação bidirecional, mas não pode ser realizado em ambas as direções ao mesmo tempo. Deve ser realizado alternadamente, ou seja, cada extremidade do canal de comunicação pode ser a extremidade de envio ou a extremidade de recebimento, mas ao mesmo tempo, a informação pode ter apenas uma direção de transmissão.
Realize o controle automático de fluxo do sinal RS485 e a comutação automática da direção de envio e recebimento. Usar este módulo é tão simples quanto a operação da porta serial. Este módulo considera totalmente o design de proteção de barramento 485 e o design anti-interferência.
O uso de chip de isolamento, realiza o isolamento de energia e sinal, com funções de isolamento e proteção de barramento, desempenho EMC (compatibilidade eletromagnética) extremamente alto (anti-interferência eletromagnética). Em caso de transmissão de longa distância, a extremidade "terra" do módulo é conectada à terra. Ele pode desempenhar um excelente papel de anti-interferência e proteção, de modo que o barramento 485 seja, a transmissão de curta distância interna não pode acessar a terra.
O design de espaçamento padrão de 2,54, conveniente para o seu desenvolvimento secundário. Com resistência de correspondência de 120 euros, a conexão curta RO pode habilitar a resistência de correspondência, transmissão de longa distância recomendada conexão curta. Suporta comunicação multimáquina, a mesma rede pode ser conectada a pelo menos 128 nós. Pode ser trocado a quente, não aparece o fenômeno do plugue de sinal. Fiação do tipo anti-interferência e modo de pavimentação de cobre, para evitar interferência de sinal.

Taxa de transmissão: 100-256000 bps suporte perfeito
Módulo:
1. ampla fonte de tensão (3,0 V-5,5 V)
2. Os sinais de 3,3 V e 5,0 V são perfeitamente compatíveis e podem ser combinados com o módulo
3. potência e sinal completamente isolados, alto desempenho EMC e EMlI, tensão de isolamento de até 2500 VCC
4. design industrial, forte capacidade anti-interferência, ao usar um design de proteção 485 mais poderoso, pode ser usado em locais industriais e ambientes hostis selvagens, a temperatura de trabalho de -40 a +85, distância de transmissão de até quilômetros (com 850 metros de teste de cabo 2x1,5, é recomendado usar dentro de 800 metros, mais de 800 metros, adicione um repetidor)
5. adote o design do processo de meio furo, espessura da placa de 0,8 mm, pode ser facilmente usado como a placa-mãe da palavra, também pode ser usado para terminais de soldagem
6. Com luz indicadora de sinal RXD e TXD, visualização panorâmica do estado de envio e recebimento.
Devido aos diferentes lotes do produto, a aparência não afeta o uso.
Cor: Como mostrado.
Material: PC.

Conteúdo da embalagem:
1 * Módulo.

Apenas o conteúdo da embalagem acima; outros produtos não estão incluídos.
Observação: O reflexo da luz e diferentes monitores podem fazer com que a cor do item na imagem seja um pouco diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
