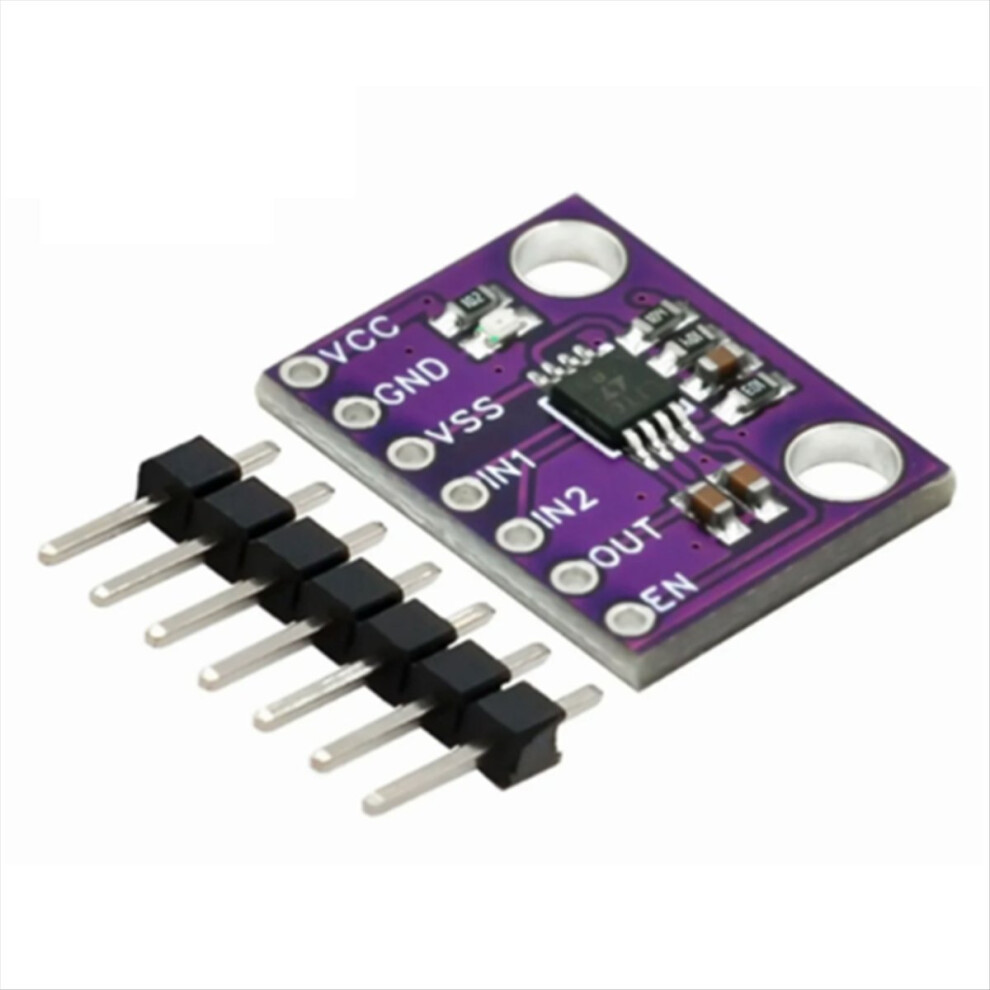

Módulo de micropotência preciso LTC1966 para placa de breakout de conversor RMS para CC

Descrição de Módulo de micropotência preciso LTC1966 para placa de breakout de conversor RMS para CC

LTC1966 é um conversor True RMS para CC que utiliza a inovadora tecnologia patenteada de cálculo ΔΣ. O circuito incremental-para-acumulador (ΔΣ) interno do LTC1966 torna seu uso mais simples, além de ser mais preciso, menos potente e mais flexível do que os conversores logarítmicos antilogarítmicos RMS para CC tradicionais. O LTC1966 aceita sinais de entrada single-ended ou diferenciais (para supressão de RFI) e suporta fatores de até 4. Ao contrário dos conversores RMS para CC anteriores, a excelente linearidade do LTC1966 permite uma calibração fácil do sistema em qualquer tensão de entrada. Alta precisão: precisão de ganho de 0,1% (de 50 Hz a 1 kHz), erro total de 0,25% (de 50 Hz a 1 kHz). Alta linearidade: linearidade de 0,02% para calibração simples do sistema. Baixa corrente de alimentação: 155 μA (típica), 170 μA (máxima). Corrente de desligamento ultrabaixa: 0,1 μA. Largura de banda constante: tensão de entrada de 800kHz -3dB, 6kHz 1%
Alimentação flexível: alimentação única de 2,7V a 5,5V, alimentação dupla de até 5,5V
Entradas flexíveis: faixa de tensão de modo comum rail-to-rail diferencial ou não diferencial, até 1VPEAK de tensão diferencial
Saída flexível: saída rail-to-rail, pinos de referência de saída separados fornecem deslocamento de nível
Ampla faixa de temperatura: -55 a 125C

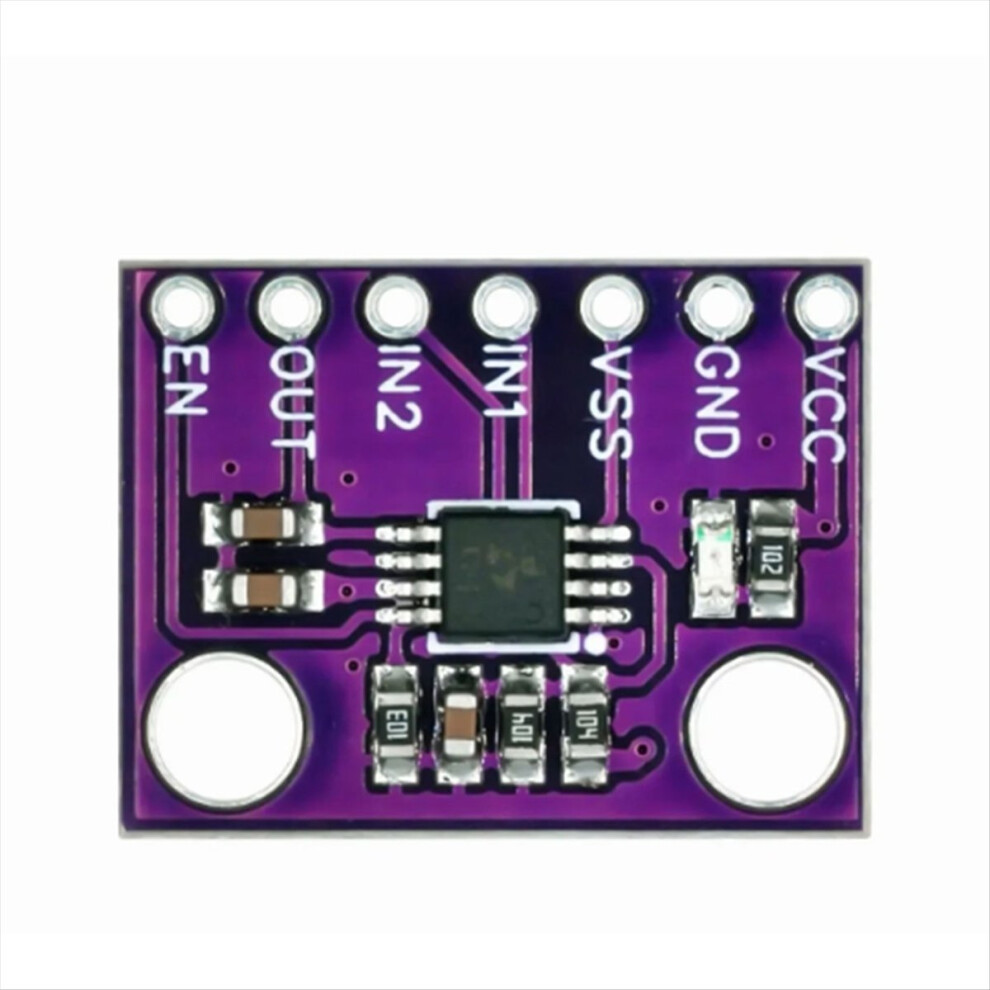

Descrição dos pinos:
VCC: Alimentação positiva de 2,7V a 5,5V
VSS: Alimentação GND negativo para 5,5V
IN1, IN2: entrada diferencial
OUT: saída de tensão de conversão
EN: terminal de controle de habilitação de entrada, ativo em nível baixo, o circuito é conectado ao nível baixo por padrão
Cor: conforme mostrado Material: PC

Conteúdo da embalagem:
1 * Módulo

Apenas o conteúdo da embalagem acima, outros produtos não estão incluídos.
